W dzisiejszych czasach coraz więcej osób decyduje się na samodzielne prace w domu, w tym także te związane z elektryką. Jednym z najczęstszych zadań jest montaż lub wymiana włącznika światła. Jednak nawet tak prosta czynność wymaga precyzji i zrozumienia podstawowych zasad, a przede wszystkim symboliki. Właśnie dlatego tak ważne jest, aby wiedzieć, co oznacza tajemnicza litera "L" na włączniku światła. Jej prawidłowe zrozumienie jest kluczowe nie tylko dla funkcjonalności instalacji, ale przede wszystkim dla Twojego bezpieczeństwa.
Przygotowałem dla Ciebie kompleksowy poradnik, który krok po kroku wyjaśni, jak bezpiecznie podłączyć włącznik, identyfikować przewody i unikać najczęstszych błędów. Zgodnie z informacjami dostępnymi w bazie wiedzy Rawlplug, prawidłowe podłączenie przewodu fazowego do zacisku "L" jest fundamentem bezpiecznej i prawidłowo działającej instalacji oświetleniowej.
Zrozumienie symbolu "L" na włączniku światła i prawidłowe podłączenie to podstawa bezpieczeństwa i funkcjonalności instalacji elektrycznej
- Symbol "L" oznacza przewód fazowy (Line), którym płynie prąd o napięciu 230V.
- Prawidłowe rozpoznanie przewodów po kolorach (brązowy/czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego) jest kluczowe.
- Zawsze wyłącz zasilanie i sprawdź brak napięcia próbnikiem przed rozpoczęciem jakichkolwiek prac.
- Błędne podłączenie przewodu fazowego może skutkować stałym napięciem w lampie, stwarzając ryzyko porażenia prądem.
- Inne oznaczenia, takie jak "N", "PE", "1", "2", "L1", "L2" czy strzałki, wskazują na funkcje pozostałych zacisków lub wyjść.
Tajemnicze "L" na włączniku światła – co musisz wiedzieć, by uniknąć błędu?
Litera "L" na włączniku światła to jeden z najważniejszych symboli, na który musisz zwrócić uwagę. To właśnie od jego prawidłowego zrozumienia i zastosowania zależy nie tylko to, czy Twoje światło będzie działać, ale przede wszystkim bezpieczeństwo całej instalacji elektrycznej. Ignorowanie tego oznaczenia lub błędne jego zinterpretowanie może prowadzić do poważnych konsekwencji. Dlatego, jeśli planujesz samodzielnie montować lub wymieniać włącznik, zrozumienie tego symbolu jest absolutnie niezbędne.
Dlaczego zrozumienie symboli na włączniku jest kluczowe dla Twojego bezpieczeństwa?
Prawidłowe podłączenie włącznika to znacznie więcej niż tylko kwestia tego, czy światło się zapali. To przede wszystkim sprawa Twojego bezpieczeństwa i bezpieczeństwa domowników. Błędy w instalacji elektrycznej mogą prowadzić do bardzo niebezpiecznych sytuacji, takich jak porażenie prądem, zwarcia, a nawet pożary. Wielokrotnie widziałem, jak drobne niedopatrzenie podczas podłączania włącznika skutkowało poważnymi problemami. Użytkownicy, którzy szukają praktycznych informacji, takich jak te, które tu przedstawiam, mają na celu właśnie uniknięcie tych błędów i zapewnienie sobie spokoju ducha.
Krótka definicja: Co tak naprawdę oznacza litera L?
Litera "L" na włączniku to skrót od angielskiego słowa "Line", co w kontekście elektryki oznacza przewód fazowy. Jest to ten przewód, którym płynie prąd o napięciu ~230V z sieci do Twojego włącznika. Jest to międzynarodowy standard oznaczania, więc spotkasz go praktycznie wszędzie. Włącznik światła działa na bardzo prostej zasadzie – poprzez naciśnięcie klawisza przerywasz lub zamykasz obwód elektryczny właśnie na tym przewodzie fazowym, kontrolując tym samym przepływ prądu do lampy.
Alfabet elektryka dla początkujących: Jak czytać oznaczenia na włącznikach?
Zrozumienie symboli na włącznikach to podstawa bezpiecznej i skutecznej pracy z elektryką. To jak nauka alfabetu przed czytaniem książki. Poznanie tych oznaczeń pozwoli Ci nie tylko prawidłowo podłączyć urządzenie, ale także zrozumieć, jak działa cała instalacja. Przejdźmy przez najważniejsze z nich.
L (Line) – najważniejszy symbol, którego nie możesz zignorować
Jak już wspomniałem, "L" to przewód fazowy, czyli ten, który doprowadza prąd pod napięciem do włącznika. To do tego zacisku podłącza się przewód fazowy, który wychodzi bezpośrednio z instalacji w ścianie. Jest to punkt wejścia prądu do obwodu sterowanego przez włącznik. Pamiętaj, że to właśnie ten przewód jest "gorący" i wymaga szczególnej ostrożności.
N (Neutral) – dlaczego tego przewodu zwykle nie podłączasz do włącznika?
Symbol "N" oznacza przewód neutralny (Neutral). W standardowych włącznikach światła, które po prostu przerywają obwód fazowy, przewód neutralny (zawsze w kolorze niebieskim) nie jest podłączany bezpośrednio do włącznika. Jego rola polega na zamknięciu obwodu elektrycznego w lampie, umożliwiając przepływ prądu z powrotem do sieci. Zazwyczaj przewód neutralny z instalacji łączy się bezpośrednio z przewodem neutralnym idącym do lampy, omijając włącznik.
Strzałki, 1, 2, L1, L2 – co oznaczają pozostałe symbole na włącznikach pojedynczych i podwójnych?
Oprócz "L" i "N", na włącznikach możesz spotkać inne oznaczenia, które wskazują na ich funkcjonalność:
- Strzałki lub cyfra "1": W włącznikach jednobiegunowych (czyli takich, które sterują jednym punktem świetlnym), te symbole oznaczają zacisk wyjściowy. To do niego podłącza się przewód fazowy, który po przejściu przez włącznik (i jego zamknięciu) popłynie dalej do lampy.
- L1, L2 lub 1, 2: Te oznaczenia znajdziesz na włącznikach podwójnych, często nazywanych świecznikowymi. Służą one do sterowania dwoma niezależnymi obwodami oświetlenia, na przykład dwoma grupami żarówek w żyrandolu. "L1" i "L2" to zaciski wyjściowe dla każdego z tych obwodów.
PE (symbol uziemienia) – czy na włączniku go znajdziesz?
Symbol "PE" (Protective Earth) oznacza przewód ochronny, który zawsze ma charakterystyczny żółto-zielony kolor. Jego główną funkcją jest zapewnienie bezpieczeństwa w przypadku awarii izolacji urządzenia – odprowadza on prąd do ziemi, chroniąc przed porażeniem. W typowych włącznikach światła ten przewód nie jest podłączany do samego włącznika, ponieważ włącznik jest zazwyczaj wykonany z tworzywa sztucznego i nie wymaga uziemienia. Jest on jednak kluczowy dla bezpieczeństwa całej instalacji i oprawy oświetleniowej, dlatego zawsze należy go prawidłowo podłączyć do obudowy lampy.

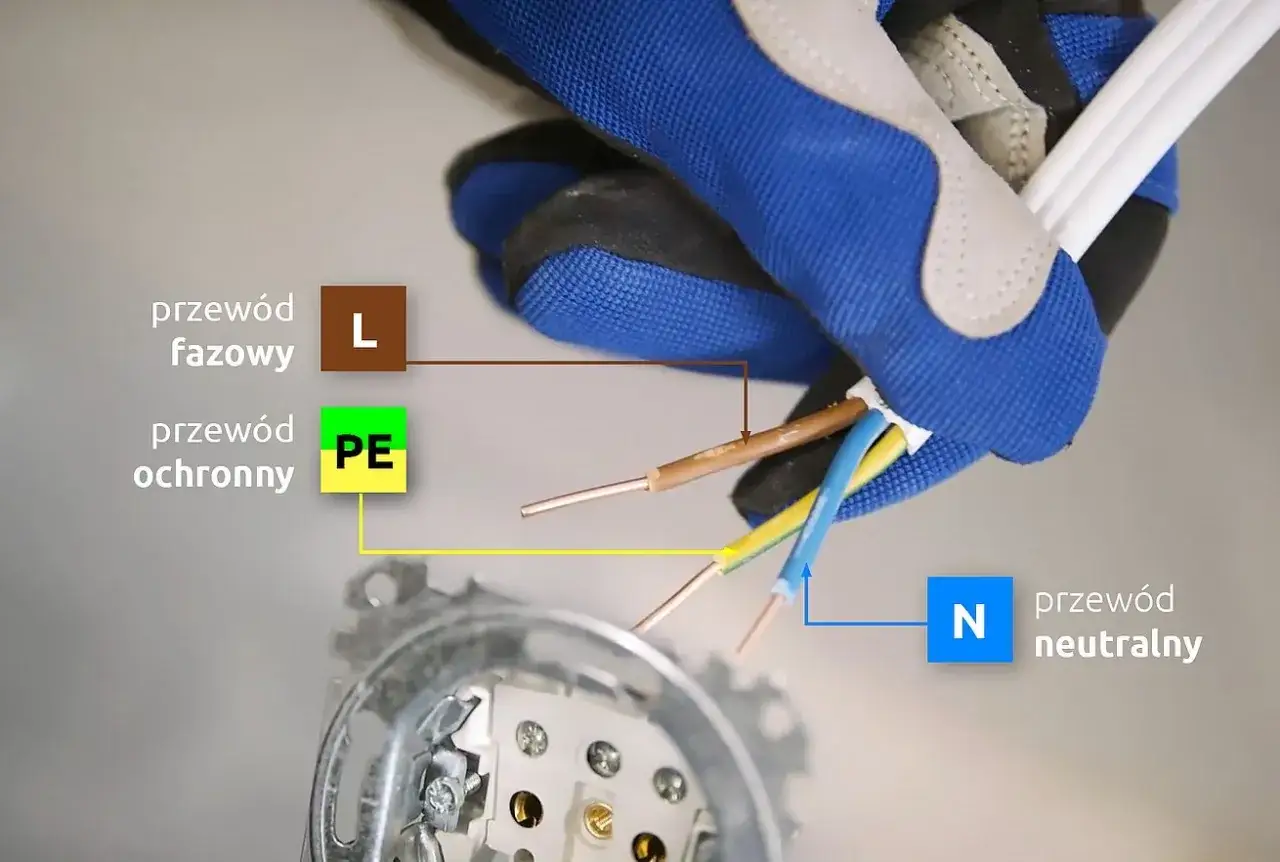

Trzy kolory, jedno zadanie: Jak rozpoznać przewód fazowy (L) w puszce?
Prawidłowa identyfikacja przewodów w puszce elektrycznej na podstawie ich kolorów to absolutna podstawa. To właśnie dzięki znajomości tych standardów będziesz w stanie bezpiecznie i poprawnie podłączyć włącznik. W Polsce obowiązują jasne zasady dotyczące kolorystyki izolacji, które ułatwiają rozróżnienie funkcji każdego przewodu.
| Kolor izolacji | Oznaczenie | Funkcja | Uwagi |
|---|---|---|---|
| Brązowy, czarny (rzadziej szary, czerwony) | L (Line) | Przewód fazowy | Podłączany do zacisku "L" we włączniku, doprowadza prąd 230V. |
| Niebieski | N (Neutral) | Przewód neutralny | Nie podłączany do włącznika, służy do zamknięcia obwodu w lampie. |
| Żółto-zielony | PE (Protective Earth) | Przewód ochronny | Nie podłączany do włącznika, zapewnia bezpieczeństwo w przypadku awarii. |
Brązowy lub czarny: Twój cel do podłączenia pod zacisk "L"
Kiedy otworzysz puszkę elektryczną, Twoim głównym celem będzie zidentyfikowanie przewodu fazowego. Najczęściej będzie on miał izolację w kolorze brązowym lub czarnym. Rzadziej, w starszych instalacjach lub specyficznych przypadkach, możesz spotkać szary lub czerwony. To właśnie ten przewód jest "pod napięciem" i to on musi zostać podłączony do zacisku oznaczonego literą "L" na Twoim włączniku. Pamiętaj, że to nim płynie prąd o napięciu 230V, dlatego obchodź się z nim ze szczególną ostrożnością.
Niebieski: Przewód neutralny, który musisz potraktować inaczej
Przewód neutralny, oznaczony literą "N", zawsze będzie miał niebieską izolację. Jego rola w instalacji jest niezmiernie ważna, ale w przypadku standardowego włącznika światła, nie podłączasz go bezpośrednio do urządzenia. Przewód neutralny służy do zamknięcia obwodu i umożliwienia przepływu prądu z powrotem do źródła zasilania, po przejściu przez lampę. W puszce elektrycznej przewód neutralny z instalacji powinien być połączony z przewodem neutralnym idącym do lampy, zazwyczaj za pomocą złączki śrubowej lub popularnej kostki WAGO, a następnie bezpiecznie ułożony w puszce.
Żółto-zielony: Rola przewodu ochronnego w instalacji oświetleniowej
Charakterystyczny żółto-zielony przewód to przewód ochronny, oznaczany symbolem "PE". Jego obecność jest kluczowa dla bezpieczeństwa całej instalacji, choć, podobnie jak przewód neutralny, nie jest on podłączany bezpośrednio do włącznika światła. Jego zadaniem jest ochrona przed porażeniem prądem w przypadku uszkodzenia izolacji lub zwarcia w urządzeniu. Przewód ochronny z instalacji powinien być zawsze połączony z przewodem ochronnym oprawy oświetleniowej, tworząc bezpieczną ścieżkę dla prądu upływowego do ziemi.
Montaż włącznika krok po kroku: Jak prawidłowo podłączyć przewód L?
Teraz, gdy znasz już teorię i wiesz, co oznaczają poszczególne symbole i kolory przewodów, przejdźmy do praktyki. Pamiętaj, że każdy krok wymaga skupienia i precyzji, a przede wszystkim – bezwzględnego przestrzegania zasad bezpieczeństwa. Pokażę Ci, jak prawidłowo podłączyć włącznik światła, ze szczególnym uwzględnieniem przewodu fazowego "L".

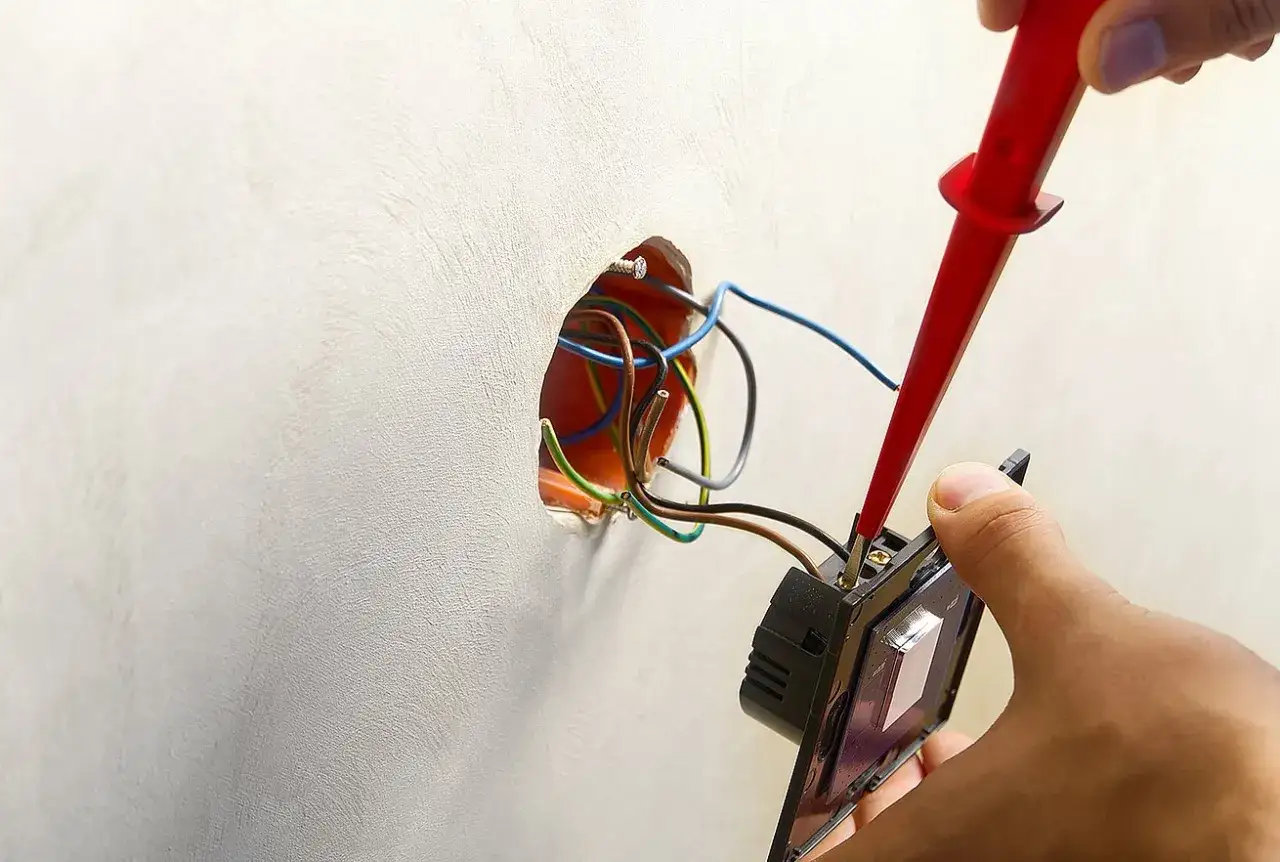

Krok 0: Bezpieczeństwo absolutnym priorytetem – wyłącz zasilanie i sprawdź próbnikiem!
To jest najważniejszy krok, którego absolutnie nie możesz pominąć ani potraktować lekceważąco. Zanim dotkniesz jakiegokolwiek przewodu, musisz całkowicie odłączyć zasilanie. Udaj się do skrzynki bezpieczników i wyłącz bezpiecznik odpowiadający za obwód oświetleniowy, nad którym będziesz pracować. Po wyłączeniu zasilania, zawsze, ale to zawsze, sprawdź brak napięcia na wszystkich przewodach w puszce za pomocą próbnika (neonówki). Jeśli próbnik nie świeci, możesz uznać, że jest bezpiecznie. W przeciwnym razie, poszukaj innego bezpiecznika lub skonsultuj się z elektrykiem.
Zawsze pamiętaj: Bezpieczeństwo jest najważniejsze! Przed rozpoczęciem jakichkolwiek prac elektrycznych upewnij się, że zasilanie jest całkowicie odłączone i sprawdź to próbnikiem.
Krok 1: Identyfikacja przewodów w puszce – znajdź swoją "L-kę"
Po upewnieniu się, że zasilanie jest odłączone, ostrożnie otwórz puszkę elektryczną. Zobaczysz w niej kilka przewodów. Twoim zadaniem jest teraz zidentyfikowanie każdego z nich na podstawie koloru izolacji, zgodnie z tabelą, którą przedstawiłem wcześniej. Skup się na znalezieniu przewodu fazowego (L) – tego brązowego lub czarnego. To właśnie on będzie podłączony do zacisku "L" we włączniku. Zidentyfikuj również przewód neutralny (niebieski) i ochronny (żółto-zielony), aby wiedzieć, jak z nimi postępować.
Krok 2: Podłączenie przewodu fazowego (L) do odpowiedniego zacisku
Teraz możesz przystąpić do podłączania. Weź zidentyfikowany przewód fazowy (brązowy lub czarny) i delikatnie usuń około 1 cm izolacji z jego końca, jeśli jeszcze nie jest przygotowany. Następnie podłącz go do zacisku oznaczonego literą "L" na włączniku. Upewnij się, że przewód jest włożony do oporu i że żadne luźne druciki nie wystają poza zacisk. Dokręć śrubę zacisku solidnie, ale z wyczuciem, aby zapewnić pewne połączenie, ale nie uszkodzić przewodu.
Krok 3: Podłączenie przewodu wychodzącego do lampy (zacisk "1" lub strzałka)
Kolejnym krokiem jest podłączenie przewodu, który poprowadzi prąd z włącznika do lampy. Ten przewód również będzie zazwyczaj brązowy lub czarny, ale pamiętaj, że przed włączeniem zasilania nie ma w nim napięcia. Podłącz go do zacisku na włączniku oznaczonego cyfrą "1" lub strzałką. W przypadku włączników podwójnych (świecznikowych), będziesz miał dwa takie przewody – jeden do zacisku "1" (lub L1) i drugi do zacisku "2" (lub L2), każdy sterujący inną grupą świateł.
Krok 4: Co zrobić z pozostałymi przewodami (N i PE)?

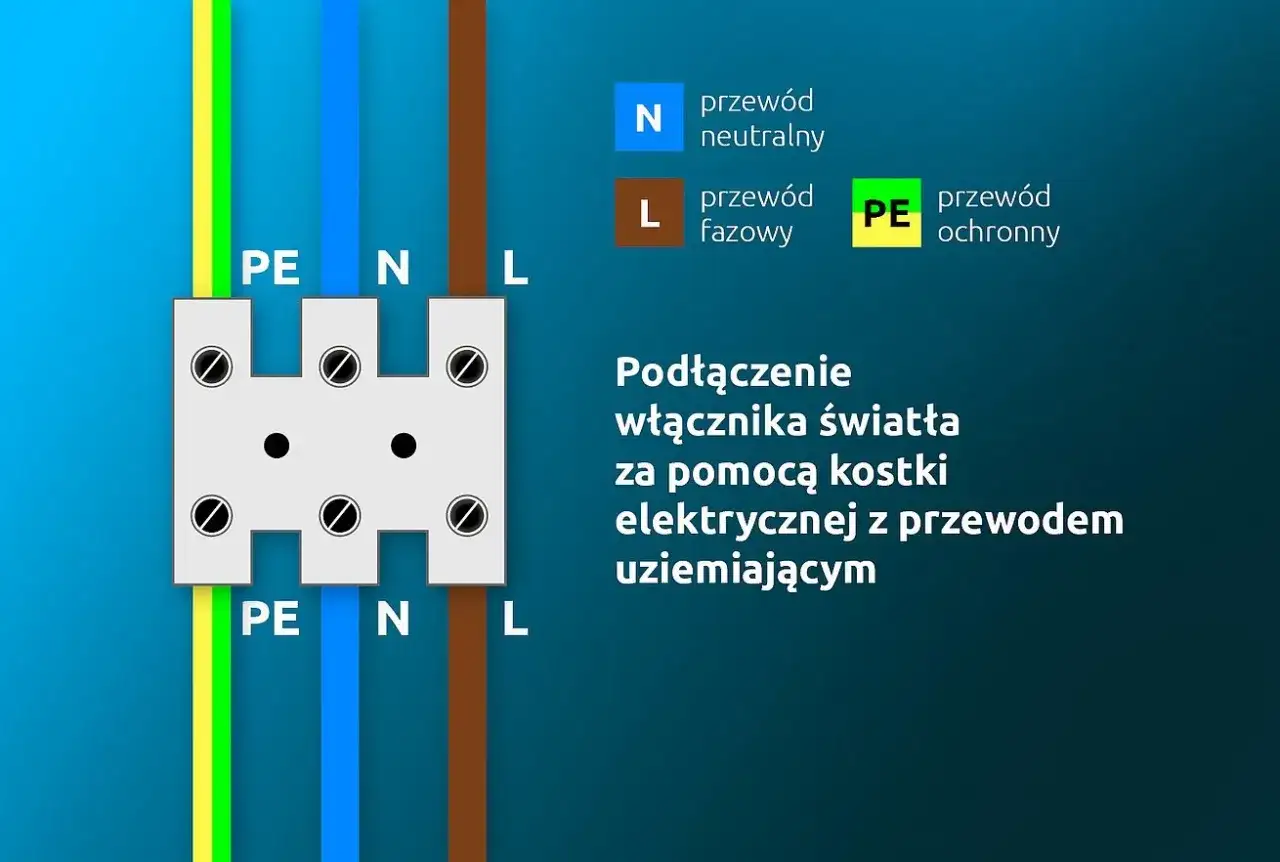

Przewody neutralny (niebieski) i ochronny (żółto-zielony) nie są podłączane do samego włącznika. Zamiast tego, należy je bezpiecznie połączyć z odpowiednimi przewodami idącymi do lampy. Użyj do tego celu odpowiednich złączek, takich jak kostki WAGO lub tradycyjne złączki śrubowe. Upewnij się, że połączenia są solidne i zaizolowane, a następnie starannie ułóż wszystkie przewody w puszce, tak aby nie przeszkadzały w montażu włącznika.
Krok 5: Finalny montaż i test – jak sprawdzić, czy wszystko działa poprawnie?
Po podłączeniu wszystkich przewodów, ostrożnie umieść włącznik w puszce i przykręć go śrubami montażowymi. Następnie zamontuj ramkę i klawisz włącznika. Gdy wszystko jest na swoim miejscu, wróć do skrzynki bezpieczników i bezpiecznie włącz zasilanie. Wróć do włącznika i przetestuj jego działanie. Światło powinno się zapalać i gasić bez problemów. Zwróć uwagę na wszelkie niepokojące sygnały, takie jak iskrzenie, dziwne dźwięki czy zapachy. Jeśli coś jest nie tak, natychmiast wyłącz zasilanie i sprawdź połączenia.Najczęstsze błędy i ich konsekwencje: Czym grozi pomylenie zacisku L?
Mimo że podłączenie włącznika wydaje się proste, łatwo o błędy, które mogą mieć poważne konsekwencje. Niewłaściwe podłączenie, zwłaszcza pomylenie przewodu fazowego, to jeden z najczęstszych problemów, z którymi się spotykam. Warto zrozumieć, dlaczego jest to tak niebezpieczne i jakich sytuacji należy unikać.
Dlaczego oświetlenie działa, ale jest niebezpieczne? Zjawisko "fazy na lampie"
Jednym z najbardziej zdradliwych błędów jest podłączenie przewodu neutralnego do włącznika zamiast fazowego. W takiej sytuacji, choć światło może działać poprawnie (włącznik będzie przerywał obwód neutralny), to w oprawie lampy, a konkretnie w gwincie żarówki, stale będzie obecne napięcie fazowe, nawet gdy włącznik jest wyłączony. To zjawisko nazywamy "fazą na lampie" i jest ono niezwykle niebezpieczne. Lampa świeci, ale jej obudowa lub gwint żarówki pozostają pod napięciem.
Ryzyko porażenia prądem przy wymianie żarówki – realne zagrożenie, którego możesz uniknąć
Zjawisko "fazy na lampie" stwarza śmiertelne ryzyko porażenia prądem, zwłaszcza podczas rutynowych czynności, takich jak wymiana żarówki. Osoba, która nie jest świadoma zagrożenia i nie wyłączy zasilania głównego, może dotknąć elementu pod napięciem (np. metalowego gwintu żarówki), co może mieć tragiczne konsekwencje. Wielokrotnie podkreślam moim klientom, że zawsze należy wyłączyć zasilanie przed jakąkolwiek pracą przy oświetleniu, niezależnie od tego, czy włącznik jest w pozycji "wyłączonej". To prosta zasada, która ratuje życie.
Przeczytaj również: Skręcanie kabli elektrycznych - Czy nadal to robisz? Zobacz, jak bezpiecznie
Brak podświetlenia lub inne problemy – jak zdiagnozować błędne podłączenie?
Oprócz najgroźniejszego ryzyka porażenia prądem, błędne podłączenie może objawiać się w mniej dramatyczny, ale irytujący sposób:
- Niedziałające podświetlenie włącznika (jeśli Twój włącznik ma taką funkcję). Podświetlenie często wymaga prawidłowego podłączenia przewodu fazowego.
- Brak reakcji lampy na włącznik. Jeśli lampa w ogóle się nie zapala, mimo że podłączyłeś włącznik, może to oznaczać, że przewód fazowy nie jest podłączony do zacisku "L" lub jest luźny.
- Ciągłe świecenie lampy. Jeśli lampa świeci non-stop, niezależnie od pozycji włącznika, oznacza to, że obwód jest stale zamknięty, a włącznik nie przerywa przepływu prądu.
