Podłączanie lampy 2-przewodowej do instalacji 3-przewodowej bezpiecznie i krok po kroku
- Z sufitu wystają 3 kable (L, N, PE), lampa ma 2 kable (L, N) z powodu II klasy ochronności.
- Przewód fazowy (L) z sufitu połącz z fazowym (L) w lampie, neutralny (N) z neutralnym (N).
- Żółto-zielony przewód ochronny (PE) z sufitu zabezpiecz kostką Wago lub taśmą izolacyjną i pozostaw niepodłączony.
- Zawsze wyłącz zasilanie w skrzynce bezpieczników i sprawdź brak napięcia próbnikiem przed rozpoczęciem pracy.
- Nigdy nie obcinaj ani nie podłączaj przewodu PE do lampy 2-przewodowej.
- Taka instalacja nie pozwala na podłączenie żyrandola z podziałem na strefy (świecznikowego).
Dlaczego z sufitu wystają 3 kable, a Twoja nowa lampa ma tylko 2? Wyjaśniamy zjawisko
Zapewne zastanawiasz się, dlaczego z otworu w suficie wychodzą trzy przewody, skoro Twoja lampa ma tylko dwa. Czy to błąd w instalacji, czy może coś, czym należy się martwić? Odpowiedź jest prosta: to nie błąd, a wręcz przeciwnie – znak nowoczesnej i bezpiecznej instalacji elektrycznej. Przyjrzyjmy się temu bliżej.
To nie błąd – czyli o co chodzi w nowoczesnych instalacjach elektrycznych
Obecność trzech kabli w suficie to obecnie standard w nowoczesnych instalacjach elektrycznych, szczególnie tych wykonanych w układzie TN-S. Ten system zapewnia wyższy poziom bezpieczeństwa dzięki zastosowaniu dedykowanego przewodu ochronnego (PE). Jego głównym zadaniem jest odprowadzenie prądu upływowego w przypadku awarii, co minimalizuje ryzyko porażenia prądem. Zatem, widząc trzy przewody, możesz być spokojny – to krok w stronę zwiększonej ochrony, a nie problem do rozwiązania. Według danych Light-Prestige, większość współczesnych instalacji domowych w Polsce wykorzystuje właśnie ten standard.
Rozszyfrowujemy kolory: Poznaj swojego "przeciwnika" zanim zaczniesz montaż
Zanim przystąpisz do jakichkolwiek prac, kluczowe jest zrozumienie, co oznaczają poszczególne kolory przewodów. W Polsce, zgodnie z normą PN-HD 308 S2, obowiązują standardowe oznaczenia, które pomogą Ci zidentyfikować funkcję każdego kabla. Pamiętaj, że jeden z nich jest "niebezpieczny" i wymaga szczególnej ostrożności.
| Kolor przewodu | Oznaczenie | Funkcja/Przeznaczenie |
|---|---|---|
| Brązowy lub czarny | L (Fazowy) | Przewód pod napięciem (~230V), "niebezpieczny" |
| Niebieski | N (Neutralny) | Zamyka obwód, niezbędny do działania lampy |
| Żółto-zielony | PE (Ochronny) | Zapewnia ochronę przed porażeniem w przypadku awarii |
Zapamiętanie tych kolorów i ich funkcji to podstawa bezpiecznej pracy z elektrycznością.
Lampa w II klasie ochronności: Co to oznacza dla Ciebie i Twojego bezpieczeństwa?
Jeśli Twoja lampa ma tylko dwa przewody, najprawdopodobniej jest to lampa w II klasie ochronności. Co to dokładnie znaczy? Oznacza to, że jej konstrukcja została zaprojektowana w taki sposób, aby zapewnić izolację podwójną lub wzmocnioną, eliminując ryzyko pojawienia się niebezpiecznego napięcia na obudowie. Często są to lampy wykonane w całości z tworzywa sztucznego lub posiadające specjalną izolację wewnętrzną. Dzięki temu nie wymagają one podłączenia przewodu ochronnego (PE), ponieważ są z natury bezpieczne, nawet w przypadku wewnętrznej awarii. To ważne, aby zrozumieć, że brak trzeciego przewodu w lampie nie jest wadą, a cechą konstrukcyjną świadczącą o jej bezpieczeństwie.
Bezpieczeństwo to absolutna podstawa: Dwa kroki, których NIGDY nie możesz pominąć
Praca z elektrycznością zawsze wiąże się z ryzykiem, dlatego bezpieczeństwo musi być Twoim priorytetem numer jeden. Zanim dotkniesz jakiegokolwiek przewodu, musisz wykonać dwa kluczowe kroki, które uchronią Cię przed niebezpieczeństwem.
Krok 1: Jak prawidłowo wyłączyć zasilanie i uniknąć ryzyka?
Zanim w ogóle pomyślisz o podłączeniu lampy, musisz bezwzględnie wyłączyć zasilanie. Nie wystarczy zgasić światła włącznikiem ściennym – to tylko przerywa obwód, ale przewód fazowy nadal pozostaje pod napięciem. Udaj się do skrzynki z bezpiecznikami i tam wyłącz główny wyłącznik prądu lub bezpiecznik odpowiadający za dane pomieszczenie lub obwód oświetleniowy. Upewnij się, że nikt przypadkowo nie włączy prądu podczas Twojej pracy. To jest absolutnie kluczowe dla Twojego bezpieczeństwa.
Krok 2: Próbnik napięcia – Twój najważniejszy sprzymierzeniec. Jak go poprawnie używać?
Po wyłączeniu zasilania w skrzynce, kolejnym obowiązkowym krokiem jest upewnienie się, że w przewodach faktycznie nie ma napięcia. Do tego celu służy próbnik napięcia, potocznie nazywany "probówką". To proste, ale niezastąpione narzędzie. Aby go użyć, dotknij metalową końcówką próbnika do każdego z przewodów wystających z sufitu (po kolei), jednocześnie dotykając palcem metalowej części na końcu rękojeści próbnika. Jeśli próbnik nie zaświeci się przy żadnym z przewodów, oznacza to, że instalacja jest bezpieczna i możesz przystąpić do pracy. Nigdy nie ufaj tylko wyłączeniu bezpieczników – zawsze sprawdź brak napięcia próbnikiem!Instrukcja podłączenia krok po kroku: Jak połączyć 3 kable z sufitu z 2 w lampie?
Gdy już zadbałeś o bezpieczeństwo, możesz przystąpić do właściwego podłączenia. Proces ten jest prosty, jeśli będziesz postępować zgodnie z instrukcjami i zachowasz ostrożność.

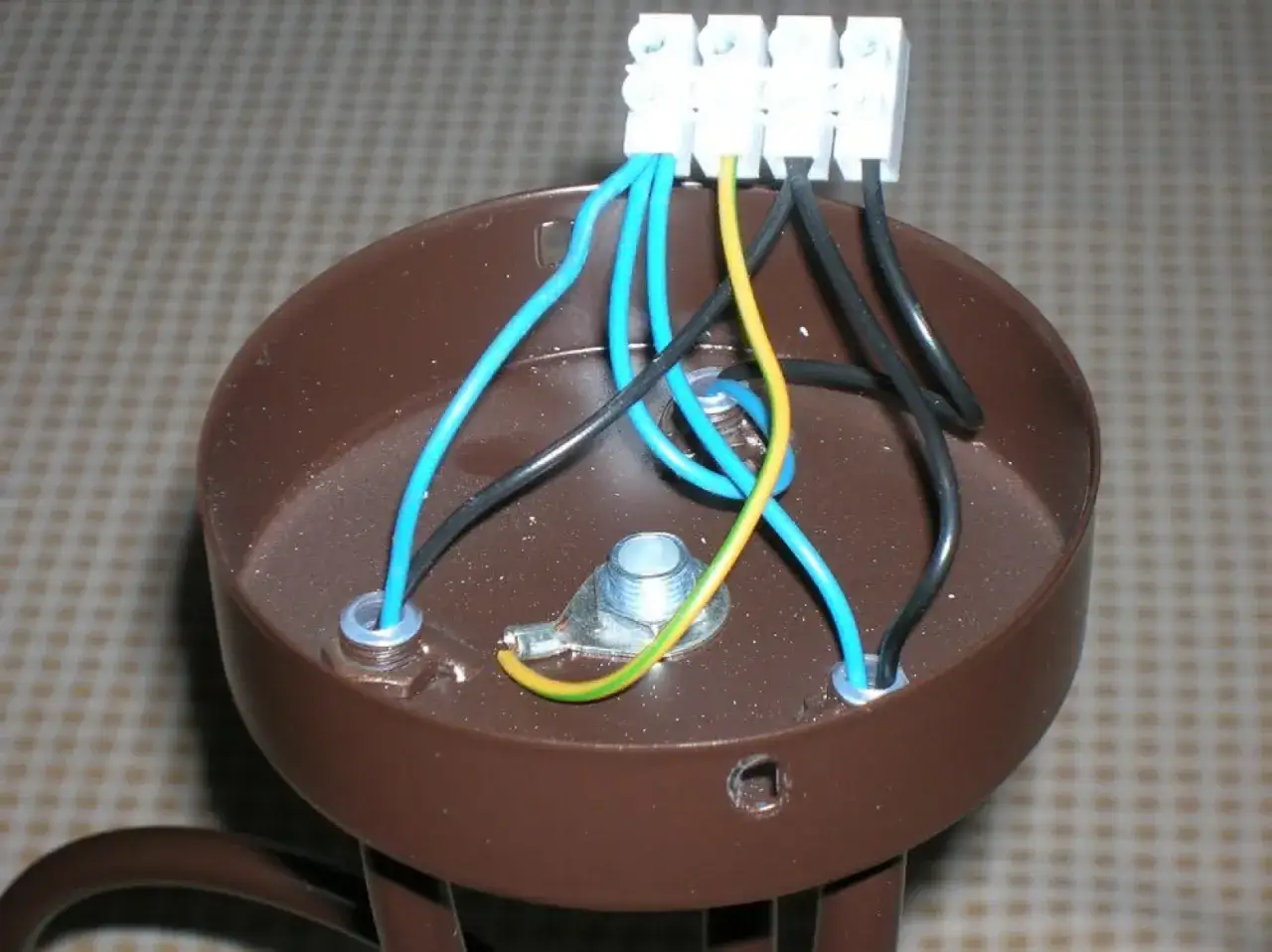

Identyfikacja przewodów: Który kabel jest który?
Na tym etapie ponownie przypomnij sobie kolory przewodów i ich funkcje. Z sufitu powinny wystawać: brązowy/czarny (L – fazowy), niebieski (N – neutralny) oraz żółto-zielony (PE – ochronny). W lampie natomiast znajdziesz dwa przewody: brązowy/czarny (L – fazowy) i niebieski (N – neutralny). Jeśli kolory w suficie są inne lub nie masz pewności co do ich przeznaczenia (np. w bardzo starych instalacjach), koniecznie użyj próbnika napięcia (po włączeniu zasilania na chwilę, tylko do identyfikacji, a następnie natychmiast je wyłącz!), aby zlokalizować przewód fazowy (L). Pamiętaj, że w nowoczesnych instalacjach kolory powinny być standardowe.

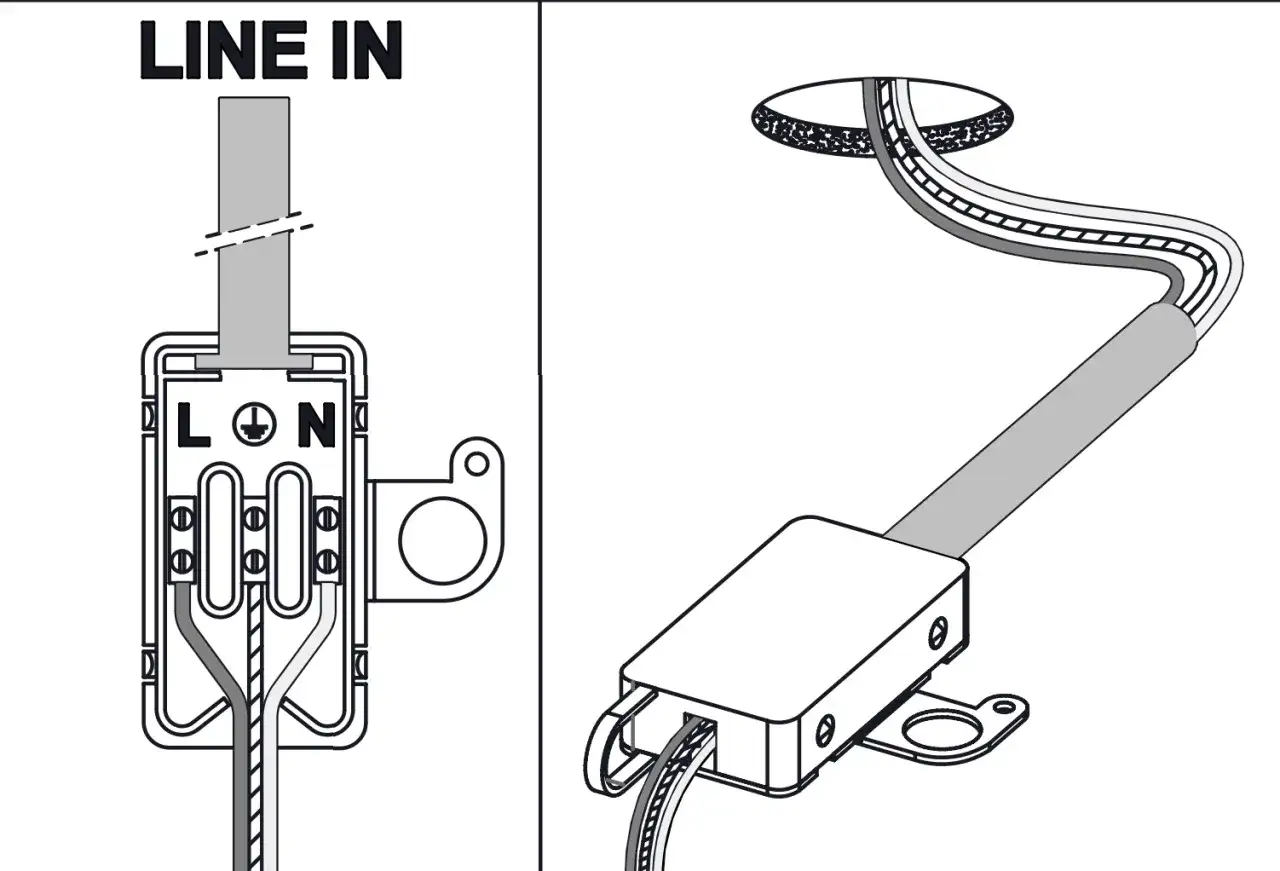

Łączymy pary: Jak połączyć przewód fazowy i neutralny?
Teraz przejdźmy do sedna podłączania. To kluczowy moment, w którym przewody z sufitu spotykają się z przewodami lampy. Pamiętaj o solidności połączeń.
- Połącz przewód fazowy (L): Brązowy lub czarny przewód fazowy (L) z sufitu połącz z brązowym lub czarnym przewodem fazowym (L) w lampie.
- Połącz przewód neutralny (N): Niebieski przewód neutralny (N) z sufitu połącz z niebieskim przewodem neutralnym (N) w lampie.

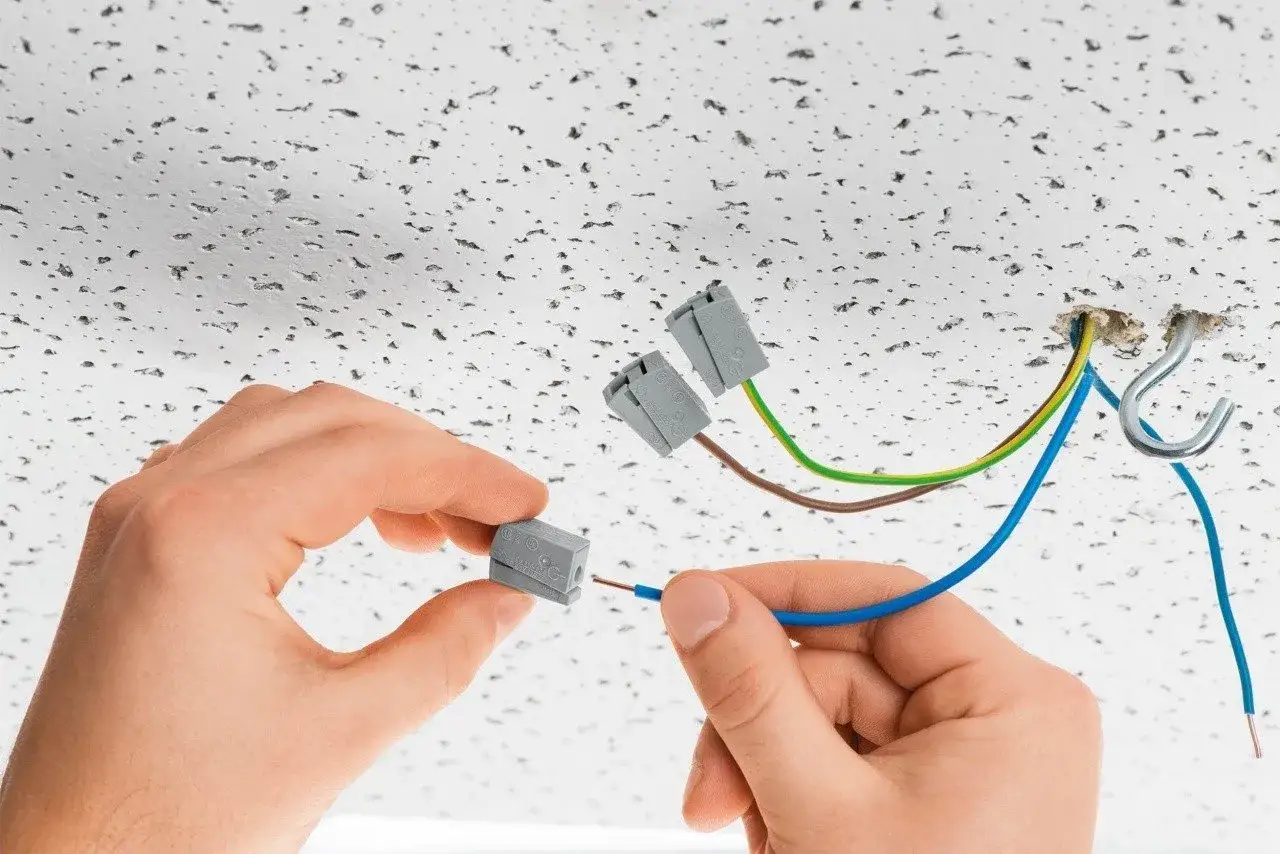

- Użyj odpowiednich złączek: Do połączeń użyj solidnych złączek instalacyjnych. Najpopularniejsze i najbezpieczniejsze są kostki Wago, które zapewniają szybkie i pewne połączenie bez konieczności skręcania przewodów. Możesz również użyć tradycyjnych kostek śrubowych, upewniając się, że przewody są dobrze dokręcone i nie wysuwają się.
Dzięki temu lampa będzie miała zamknięty obwód i będzie mogła działać prawidłowo.
Najważniejsze pytanie: Co zrobić z trzecim, żółto-zielonym kablem?
To jest właśnie ten moment, który często budzi największe wątpliwości. Żółto-zielony przewód ochronny (PE) z sufitu pozostanie niewykorzystany, ponieważ Twoja lampa jest w II klasie ochronności i nie wymaga podłączenia tego kabla. Absolutnie nie możesz go pozostawić niezabezpieczonego ani podłączyć do lampy. Należy go odpowiednio zabezpieczyć, aby nie stanowił zagrożenia. Najlepszym rozwiązaniem jest umieszczenie jego końcówki w osobnej, wolnej złączce Wago. Jeśli nie masz wolnej złączki, możesz starannie zaizolować końcówkę przewodu żółto-zielonego taśmą izolacyjną, upewniając się, że jest ona dobrze przylepiona i nie ma ryzyka odsłonięcia gołej części przewodu. Następnie bezpiecznie schowaj zabezpieczony przewód w puszce montażowej lampy, tak aby nie dotykał innych przewodów ani metalowych części lampy. To zapobiegnie przypadkowemu zwarciu lub porażeniu prądem w przyszłości.
Czego absolutnie NIE robić z wolnym przewodem ochronnym?
Istnieją pewne działania, których należy bezwzględnie unikać w kontekście żółto-zielonego przewodu ochronnego. Ich zignorowanie może prowadzić do poważnych konsekwencji, w tym zagrożenia życia.
- Nigdy nie obcinaj przewodu ochronnego (PE): Obcięcie tego przewodu pozbawia instalację ważnego elementu bezpieczeństwa, który może być potrzebny w przyszłości (np. do podłączenia lampy w I klasie ochronności).
- Nigdy nie pozostawiaj go niezabezpieczonego: Goła końcówka przewodu pod napięciem (nawet jeśli PE nie jest pod napięciem w normalnych warunkach, to w przypadku awarii może się to zmienić) może spowodować zwarcie lub porażenie.
- Nigdy nie podłączaj go do jakiejkolwiek części lampy 2-przewodowej: Lampa w II klasie ochronności nie jest przystosowana do podłączenia przewodu PE. Próba podłączenia może uszkodzić lampę lub stworzyć niebezpieczną sytuację.
Pamiętaj, że przewód ochronny jest Twoim strażnikiem bezpieczeństwa, nawet jeśli chwilowo go nie używasz. Traktuj go z należytym szacunkiem.
Najczęstsze błędy i wątpliwości – sprawdź, zanim będzie za późno
Nawet przy najlepszych chęciach, podczas prac elektrycznych mogą pojawić się pytania lub błędy. Oto odpowiedzi na najczęstsze z nich, które pomogą Ci uniknąć problemów.
Czy mogę obciąć niewykorzystany kabel, żeby nie przeszkadzał?
Absolutnie nie! Jak już wspomniałem, obcinanie przewodu ochronnego (PE) jest surowo zabronione. Przewód ten jest kluczowy dla przyszłego bezpieczeństwa instalacji. Może się zdarzyć, że w przyszłości zdecydujesz się na wymianę lampy na taką, która wymaga podłączenia przewodu ochronnego (np. w I klasie ochronności). Obcięty przewód uniemożliwiłby bezpieczne podłączenie. Ponadto, pozostawienie go w całości zapewnia ciągłość obwodu ochronnego w całej instalacji. Zabezpiecz go starannie w złączce Wago lub zaizoluj, a następnie schowaj – to jedyne prawidłowe postępowanie.
Pomyliłem kolory i lampa nie świeci – co teraz?
Jeśli po podłączeniu lampa nie świeci, a jesteś pewien, że żarówka jest sprawna, najprawdopodobniej doszło do pomyłki w podłączeniu przewodów. Spokojnie, to się zdarza. Przede wszystkim natychmiast wyłącz zasilanie w skrzynce bezpieczników! Następnie, otwórz lampę i dokładnie zweryfikuj połączenia. Użyj próbnika napięcia (po ponownym, chwilowym włączeniu zasilania, aby zidentyfikować fazę, a potem je wyłącz), aby upewnić się, który przewód z sufitu jest fazowy (L). Następnie upewnij się, że przewód fazowy z sufitu jest połączony z fazowym w lampie, a neutralny z neutralnym. Nieprawidłowe połączenie może skutkować brakiem działania lampy, a w skrajnych przypadkach nawet zwarciem, dlatego tak ważne jest dokładne sprawdzenie.
Czy ta instalacja pozwoli mi na podłączenie żyrandola z podziałem na strefy?
Niestety, instalacja z trzema przewodami (L, N, PE) i pojedynczym włącznikiem światła nie pozwoli Ci na podłączenie żyrandola z podziałem na strefy, czyli tzw. "świecznikowego". Taki żyrandol wymaga dwóch oddzielnych przewodów fazowych (np. L1 i L2) w suficie, aby można było niezależnie włączać poszczególne sekcje żarówek za pomocą podwójnego włącznika ściennego. W Twojej sytuacji masz tylko jeden przewód fazowy, co oznacza, że lampa będzie włączać się w całości. Aby mieć funkcjonalność "świecznikową", konieczna byłaby modyfikacja instalacji elektrycznej, co jest już zadaniem dla wykwalifikowanego elektryka, jak podaje źródło Light-Prestige.Finalizacja montażu: O czym pamiętać przed włączeniem zasilania?
Jesteś już prawie na mecie! Po podłączeniu przewodów pozostało jeszcze kilka ważnych kroków, aby mieć pewność, że wszystko jest zrobione prawidłowo i bezpiecznie.
Sprawdzenie połączeń: Upewnij się, że wszystko jest solidnie zamocowane
Zanim zamkniesz lampę i włączysz zasilanie, poświęć chwilę na dokładne sprawdzenie wszystkich połączeń. Upewnij się, że przewody są solidnie zamocowane w złączkach – nie powinny się z nich wysuwać ani luzować. Sprawdź, czy żadne gołe końcówki przewodów nie stykają się ze sobą ani z metalowymi częściami lampy. Luźne połączenia mogą prowadzić do iskrzenia, przegrzewania się, a nawet pożaru. To drobiazg, ale ma ogromne znaczenie dla bezpieczeństwa.
Bezpieczne schowanie kabli w puszce lampy
Po sprawdzeniu połączeń, ostrożnie schowaj wszystkie przewody i złączki w puszce montażowej lampy lub w przestrzeni pod jej podstawą. Upewnij się, że przewody nie są zgniecione, nadmiernie naprężone ani nie blokują prawidłowego montażu lampy. Wszystko powinno być ułożone w taki sposób, aby obudowa lampy mogła być swobodnie i stabilnie zamocowana do sufitu. Pamiętaj o zabezpieczonym przewodzie żółto-zielonym – również on musi być bezpiecznie schowany i nie dotykać innych elementów.
Przeczytaj również: Podwójny włącznik światła - jak podłączyć z 2 kablami?
Test końcowy: Jak bezpiecznie sprawdzić, czy wszystko działa poprawnie?
Gdy lampa jest już zamocowana i wszystkie przewody bezpiecznie schowane, nadszedł czas na test. Wróć do skrzynki bezpieczników i ponownie włącz zasilanie. Następnie, za pomocą włącznika ściennego, włącz lampę. Jeśli wszystko zostało podłączone prawidłowo, lampa powinna zaświecić się bez problemu. Obserwuj przez chwilę, czy nie ma żadnych niepokojących sygnałów, takich jak iskrzenie czy nietypowe zapachy. Jeśli lampa działa poprawnie, możesz pogratulować sobie udanego montażu!
