Wyłącznik schodowy na 3 przewodach – dlaczego to rozwiązanie jest niezbędne w Twoim domu

Wyłącznik schodowy, często nazywany również łącznikiem schodowym, to nic innego jak specjalny rodzaj przełącznika elektrycznego, który umożliwia sterowanie jednym punktem świetlnym z dwóch różnych, niezależnych miejsc. W przeciwieństwie do klasycznego włącznika, który po prostu przerywa lub zamyka obwód w jednym punkcie, wyłącznik schodowy zawsze działa w parze. To właśnie ta funkcjonalność czyni go niezbędnym elementem w wielu domach, znacząco podnosząc komfort i bezpieczeństwo użytkowania. Jak podają eksperci z Citrono.pl, jego główna przewaga to właśnie możliwość kontroli oświetlenia z dwóch punktów.

Czym różni się wyłącznik schodowy od klasycznego włącznika światła

Kluczowa różnica między wyłącznikiem schodowym a tradycyjnym włącznikiem światła leży w ich budowie i zasadzie działania. Klasyczny włącznik jednobiegunowy ma zazwyczaj dwa zaciski i działa jak proste "otwórz/zamknij" obwód – albo przepuszcza prąd, albo go blokuje. Wyłącznik schodowy jest bardziej złożony. Posiada trzy zaciski: jeden wspólny (oznaczany jako L, P lub COM) oraz dwa zaciski, do których podłącza się tak zwane przewody korespondencyjne. Jego działanie polega na przełączaniu fazy między tymi dwoma przewodami korespondencyjnymi, co pozwala na zmianę stanu oświetlenia niezależnie od pozycji drugiego wyłącznika w parze. To właśnie ta zdolność do "przekazywania" fazy sprawia, że światło może być włączane i wyłączane z dwóch miejsc.

Komfort i bezpieczeństwo: Gdzie najlepiej sprawdza się instalacja schodowa

Możliwość sterowania oświetleniem z dwóch punktów znajduje szerokie zastosowanie w wielu miejscach w domu. Najbardziej oczywistym przykładem są oczywiście klatki schodowe, gdzie można włączyć światło na dole i wyłączyć je na górze (lub odwrotnie), eliminując potrzebę poruszania się w ciemności. Podobnie jest w długich korytarzach, gdzie nie musimy wracać do punktu początkowego, by zgasić światło. Wyłączniki schodowe doskonale sprawdzają się również w sypialniach z dwoma wejściami, w garażach (włączasz światło przy wejściu z domu, wyłączasz przy wyjeździe samochodem) czy w piwnicach. Z mojego punktu widzenia, aspekt bezpieczeństwa jest tu kluczowy – unikanie potknięć i upadków w ciemności to nieoceniona zaleta tego rozwiązania.

Zanim zaczniesz: Niezbędne narzędzia i kluczowe zasady bezpieczeństwa

Zanim przystąpisz do jakichkolwiek prac z instalacją elektryczną, musisz pamiętać o jednej, absolutnie fundamentalnej zasadzie: bezpieczeństwo jest najważniejsze. Nie ma tu miejsca na pośpiech czy niedbalstwo. Prawidłowe przygotowanie i przestrzeganie procedur to gwarancja, że prace przebiegną bezproblemowo i, co najważniejsze, bezpiecznie. Jako doświadczony fachowiec zawsze podkreślam, że ignorowanie zasad bezpieczeństwa w elektryce może mieć tragiczne konsekwencje.

Twoja skrzynka z narzędziami – co musisz przygotować przed rozpoczęciem pracy

Aby sprawnie i bezpiecznie przeprowadzić instalację wyłącznika schodowego, będziesz potrzebować kilku podstawowych narzędzi. Oto lista, którą zawsze mam pod ręką:

• Próbnik napięcia: Absolutnie niezbędny! Służy do sprawdzenia, czy w obwodzie nie ma napięcia. Bez niego nie wolno rozpoczynać pracy.
• Śrubokręty (płaski i krzyżakowy): Do odkręcania i dokręcania zacisków oraz mocowania wyłączników. Upewnij się, że posiadają izolowane rękojeści.
• Ściągacz izolacji: Umożliwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia żył.
• Szczypce uniwersalne (kombinerki): Przydatne do przytrzymywania i formowania przewodów.
• Nóż monterski: Do precyzyjnego nacinania izolacji zewnętrznej kabli.
• Miernik uniwersalny (opcjonalnie): Jeśli masz, może być pomocny do dokładniejszej diagnostyki obwodu.

KROK ZERO: Jak prawidłowo i bezpiecznie odłączyć zasilanie w skrzynce z bezpiecznikami

To jest najważniejszy etap całego procesu. Nigdy, pod żadnym pozorem, nie wolno go pomijać. Praca pod napięciem to śmiertelne zagrożenie. Oto jak to zrobić prawidłowo:

1. Zlokalizuj odpowiedni bezpiecznik: W skrzynce rozdzielczej znajdź bezpiecznik odpowiedzialny za obwód oświetleniowy, nad którym będziesz pracować. Często są one opisane lub mają schemat. Jeśli nie jesteś pewien, lepiej wyłącz główny wyłącznik prądu dla całego domu.
2. Wyłącz bezpiecznik: Przesuń dźwignię bezpiecznika w dół (pozycja "OFF") lub, w przypadku starszych instalacji, wykręć korek bezpiecznikowy.
3. Potwierdź brak napięcia: Udaj się do miejsca, w którym będziesz montować wyłącznik. Użyj próbnika napięcia, dotykając nim przewodów w puszce. Próbnik nie może zaświecić się ani wskazywać napięcia. Sprawdź każdy przewód, który zamierzasz dotykać. Dopiero gdy masz absolutną pewność, że nie ma napięcia, możesz rozpocząć pracę.

Identyfikacja przewodów w puszce – jak nie popełnić kosztownego błędu

• Przewód fazowy (L): Zazwyczaj brązowy, czarny lub szary. To ten przewód, który niesie prąd (fazę). Próbnik napięcia zaświeci się po dotknięciu tego przewodu, gdy zasilanie jest włączone.
• Przewód neutralny (N): Zawsze niebieski. Służy do zamknięcia obwodu i odprowadzenia prądu.
• Przewód ochronny (PE): Zawsze żółto-zielony. Jego zadaniem jest zapewnienie bezpieczeństwa poprzez odprowadzenie prądu upływowego w przypadku awarii.

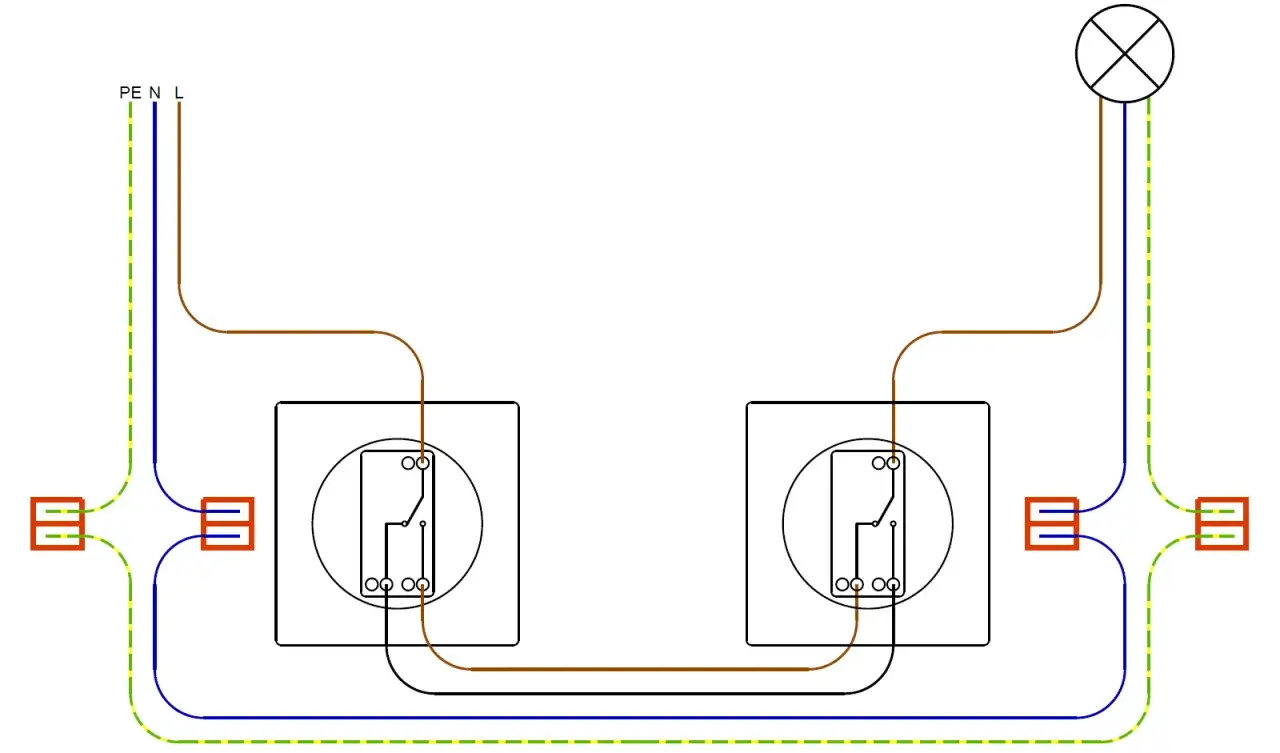

Montaż krok po kroku: Jak samodzielnie podłączyć pierwszy i drugi wyłącznik

Teraz, gdy masz już całą wiedzę teoretyczną i przygotowane narzędzia, przejdźmy do praktyki. Pamiętaj, że zasilanie musi być odłączone!

Etap 1: Podłączenie pierwszego wyłącznika (zasilającego)

Ten wyłącznik będzie "początkiem" naszego obwodu schodowego.

1. Zlokalizuj przewód fazowy (L) w puszce (pamiętaj o kolorach: brązowy, czarny lub szary). Podłącz go do zacisku wspólnego (L/COM) pierwszego wyłącznika.
2. Przygotuj dwa przewody korespondencyjne (np. brązowy i szary). Podłącz je do zacisków 1 i 2 pierwszego wyłącznika.
3. Upewnij się, że wszystkie połączenia są solidne i bezpieczne. Przewody muszą być mocno osadzone w zaciskach, a izolacja nie może być uszkodzona.

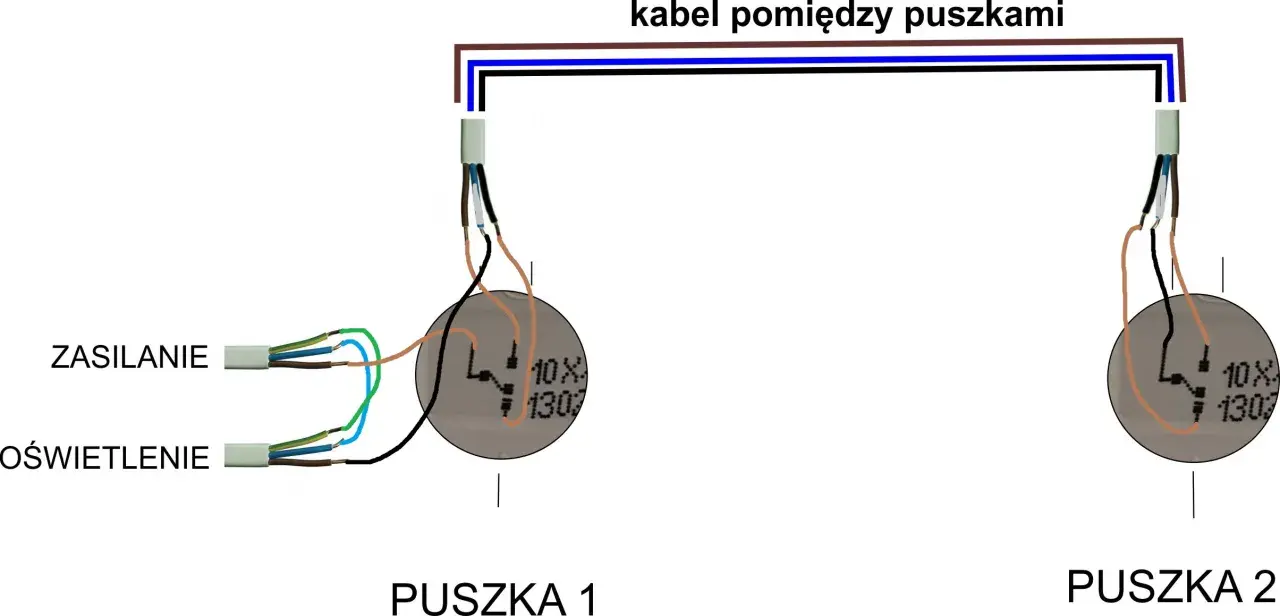

Etap 2: Prowadzenie przewodów korespondencyjnych między puszkami

To jest moment, w którym "łączymy" oba wyłączniki.

1. Poprowadź dwa przewody korespondencyjne, które właśnie podłączyłeś do pierwszego wyłącznika, do puszki drugiego wyłącznika. Jeśli instalacja jest już gotowa, przewody te powinny już tam być.
2. Zwróć uwagę na estetykę i bezpieczeństwo prowadzenia przewodów. Jeśli układasz je od nowa, powinny być one poprowadzone w odpowiednich peszlach lub pod tynkiem, zgodnie z normami budowlanymi.

Etap 3: Podłączenie drugiego wyłącznika (prowadzącego do lampy)

Ten wyłącznik będzie "końcem" obwodu schodowego, który zasila lampę.

1. Podłącz dwa przewody korespondencyjne (te, które przyszły od pierwszego wyłącznika) do zacisków 1 i 2 drugiego wyłącznika. Upewnij się, że podłączasz je w tej samej kolejności, co w pierwszym wyłączniku (np. brązowy do 1, szary do 2).
2. Zlokalizuj przewód fazowy, który będzie prowadził prąd do lampy. Podłącz go do zacisku wspólnego (L/COM) drugiego wyłącznika.
3. Ponownie, sprawdź solidność wszystkich połączeń. Luźne połączenia to częsta przyczyna problemów i zagrożeń.

Etap 4: Finalne połączenie lampy z przewodami neutralnym (N) i ochronnym (PE)

Teraz podłączymy samą oprawę oświetleniową. Pamiętaj, że przewody N i PE omijają wyłączniki.

1. Podłącz przewód fazowy (ten, który przyszedł od drugiego wyłącznika) do odpowiedniego zacisku w oprawie oświetleniowej (zazwyczaj oznaczonego jako L).
2. Zlokalizuj przewód neutralny (N, niebieski) z instalacji. Podłącz go bezpośrednio do oprawy oświetleniowej (zazwyczaj oznaczony jako N).
3. Zlokalizuj przewód ochronny (PE, żółto-zielony) z instalacji. Podłącz go bezpośrednio do oprawy oświetleniowej, upewniając się, że jest on prawidłowo podłączony do metalowych części oprawy (zazwyczaj oznaczony symbolem uziemienia).
4. Upewnij się, że wszystkie przewody są odpowiednio zaizolowane i zabezpieczone. Żadne gołe żyły nie mogą wystawać poza zaciski.

Coś poszło nie tak? Najczęstsze błędy przy montażu i sposoby ich rozwiązania

Nawet doświadczonym zdarzają się pomyłki. Ważne jest, aby wiedzieć, jak je zdiagnozować i bezpiecznie naprawić. Pamiętaj: zawsze odłącz zasilanie przed jakąkolwiek diagnostyką!

Problem: Światło działa tylko w jednej konfiguracji przełączników – gdzie szukać przyczyny

To bardzo częsty problem, który niemal zawsze wskazuje na pomylenie zacisku wspólnego (L/COM) z jednym z zacisków korespondencyjnych (1 lub 2) na którymś z wyłączników. Innymi słowy, faza z zasilania lub faza do lampy została podłączona do złego miejsca.

• Rozwiązanie: Odłącz zasilanie. Sprawdź dokładnie oba wyłączniki. Upewnij się, że przewód fazowy (z zasilania w pierwszym wyłączniku lub do lampy w drugim wyłączniku) jest podłączony wyłącznie do zacisku oznaczonego jako L/COM. Przewody korespondencyjne muszą być podłączone do zacisków 1 i 2.

Problem: Wyłącznik nie reaguje, światło się nie zapala – co sprawdzić w pierwszej kolejności

Jeśli po podłączeniu nic się nie dzieje, lista potencjalnych przyczyn jest nieco dłuższa:

• Brak zasilania: Sprawdź bezpieczniki w skrzynce rozdzielczej. Może bezpiecznik jest wyłączony lub zadziałał.
• Luźne połączenie: Odłącz zasilanie! Sprawdź wszystkie zaciski – czy przewody są mocno dokręcone zarówno w wyłącznikach, jak i przy lampie. Nawet jeden luźny przewód może przerwać obwód.
• Uszkodzony wyłącznik lub żarówka: Upewnij się, że żarówka jest sprawna. Jeśli masz miernik uniwersalny, możesz sprawdzić ciągłość obwodu lub samych wyłączników (po odłączeniu zasilania).
• Pomylenie przewodów N i L: Sprawdź, czy przypadkiem nie podłączyłeś przewodu neutralnego (N) zamiast fazowego (L) do wyłącznika, lub próbowałeś podłączyć N do wyłącznika (co jest błędem). Pamiętaj, N i PE idą bezpośrednio do lampy.

Problem: Iskrzenie lub "strzelanie" włącznika – natychmiastowa diagnostyka

Jeśli zauważysz iskrzenie, usłyszysz "strzelanie" lub poczujesz zapach spalenizny, NATYCHMIAST odłącz zasilanie w skrzynce bezpieczników! To sytuacja potencjalnie bardzo niebezpieczna, mogąca prowadzić do pożaru lub porażenia prądem.

• Możliwe przyczyny: Najczęściej jest to wynik luźnego połączenia w zacisku, co prowadzi do powstawania łuku elektrycznego. Może to być również przeciążenie obwodu (jeśli podłączyłeś zbyt mocne urządzenie) lub uszkodzenie samego wyłącznika.
• Rozwiązanie: Po odłączeniu zasilania, dokładnie sprawdź wszystkie połączenia w wyłączniku, który iskrzył. Dokręć wszystkie śruby. Sprawdź, czy nie ma śladów nadpalenia na przewodach lub zaciskach. Jeśli wyłącznik jest uszkodzony, należy go wymienić na nowy. W przypadku jakichkolwiek wątpliwości, skonsultuj się z wykwalifikowanym elektrykiem.

Ostatnie szlify i wielki test – co zrobić tuż przed włączeniem zasilania

Zanim przywrócisz zasilanie, poświęć chwilę na ostatnie, ale niezwykle ważne kontrole. To moment, w którym możesz wychwycić drobne błędy, które mogłyby prowadzić do problemów.

Kontrola wzrokowa i mechaniczna: Czy wszystkie przewody są solidnie zamocowane

To Twoja ostatnia szansa na wykrycie potencjalnych zagrożeń. Zrób to bardzo dokładnie:

• Przed włączeniem zasilania dokładnie sprawdź wszystkie połączenia w obu wyłącznikach i przy lampie.
• Upewnij się, że przewody są mocno osadzone w zaciskach – spróbuj delikatnie pociągnąć każdy przewód, aby sprawdzić, czy nie wyskoczy.
• Sprawdź, czy izolacja jest nienaruszona i żadne gołe żyły nie wystają poza zaciski lub nie dotykają się nawzajem.
• Upewnij się, że puszki i wyłączniki są prawidłowo zamocowane w ścianie i nie chwieją się.
• Zadbaj o porządek w puszce – przewody powinny być ułożone tak, aby nie były ściśnięte ani narażone na uszkodzenia.

Przeczytaj również: Ile żył do wyłącznika schodowego - schematy i bezpieczny montaż

Bezpieczne uruchomienie i testowanie funkcjonalności całej instalacji

Jeśli wszystko wygląda w porządku, możesz przystąpić do testów. Zachowaj ostrożność.

1. Włącz bezpiecznik w skrzynce rozdzielczej, który odpowiada za obwód oświetleniowy.
2. Przejdź do pierwszego wyłącznika schodowego. Włącz i wyłącz światło.
3. Następnie przejdź do drugiego wyłącznika schodowego. Również włącz i wyłącz światło.
4. Teraz przetestuj wszystkie konfiguracje: włącz światło pierwszym wyłącznikiem i wyłącz drugim; włącz drugim i wyłącz pierwszym. Upewnij się, że system działa prawidłowo z każdego punktu.
5. Upewnij się, że nie ma żadnych niepokojących objawów: iskrzenia, dziwnych dźwięków, zapachu spalenizny. Jeśli cokolwiek wzbudzi Twój niepokój, natychmiast odłącz zasilanie i ponownie sprawdź instalację.

Pamiętaj, że w przypadku jakichkolwiek wątpliwości lub problemów, które przekraczają Twoje umiejętności, należy skonsultować się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest zawsze priorytetem.
