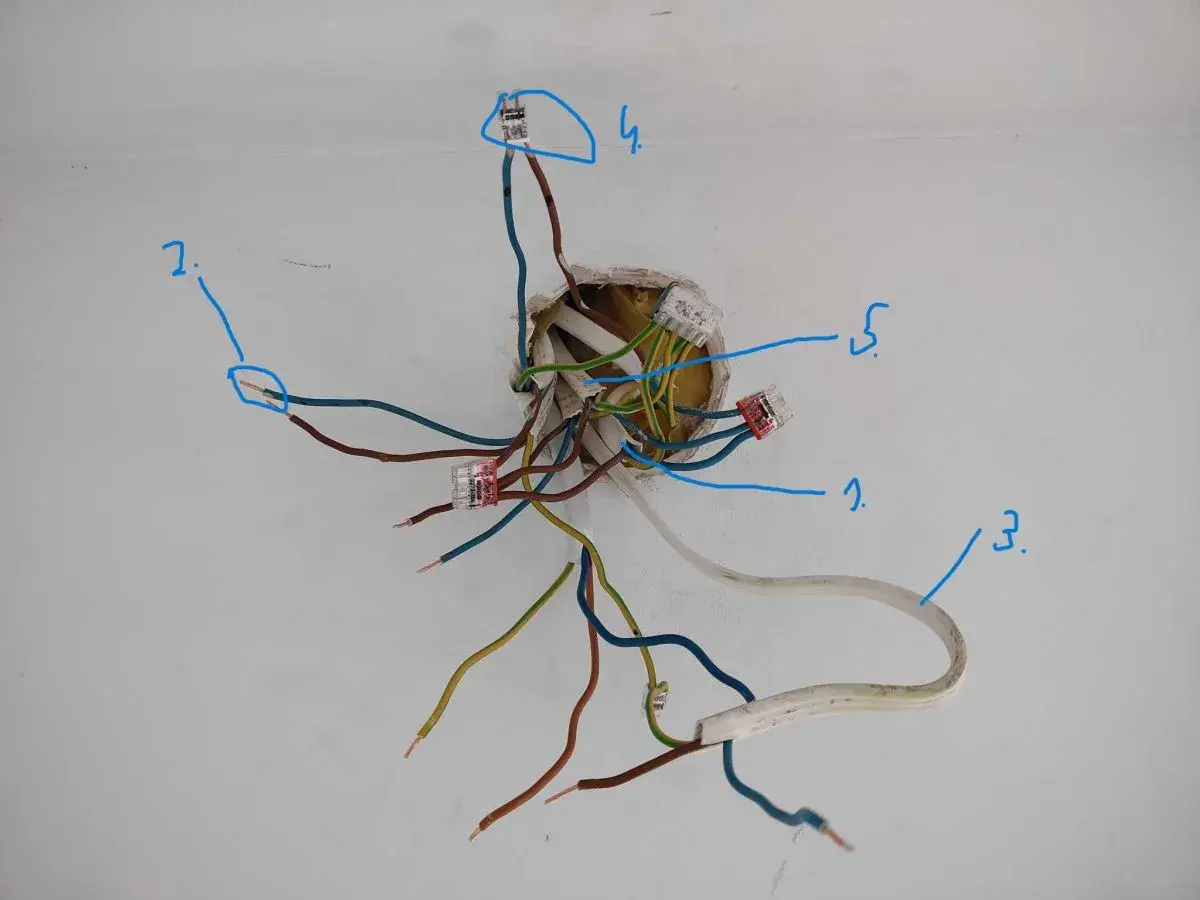

W puszce oświetleniowej najłatwiej popełnić błąd nie przy samym podłączeniu lampy, lecz przy rozpoznaniu, która żyła za co odpowiada. W tym tekście pokazuję, jak łączyć przewody w puszce pod oświetlenie tak, żeby połączenie było bezpieczne, czytelne i łatwe do serwisowania, a przy okazji nie zajmowało więcej miejsca niż trzeba. Dorzucam też różnice między złączkami, praktyczny schemat pracy i typowe błędy, które później kończą się migotaniem światła albo grzaniem styków.
Najważniejsze zasady, które chronią połączenie i ułatwiają serwis
- Zacznij od odłączenia zasilania i sprawdzenia braku napięcia, a nie od samego rozkręcania puszki.
- Neutralny, ochronny i fazowy rozpoznawaj po funkcji, bo kolor przewodu w starszej instalacji bywa mylący.
- Do mieszanych przewodów i opraw LED najlepiej sprawdzają się złączki dźwigniowe, a do samych żył jednodrutowych także sprężynowe.
- Izolację zdejmuj na właściwą długość i zostaw w puszce odrobinę zapasu przewodu.
- Nie skręcaj żył „na szybko” i nie upychaj połączeń na siłę w zbyt małej puszce.
- Jeśli instalacja jest aluminiowa, wilgotna albo nietypowa, dobór złączki ma znaczenie większe niż zwykle.
Jak rozpoznać żyły i nie pomylić ich w puszce
Ja zawsze zaczynam od identyfikacji funkcji żyły, a dopiero potem patrzę na kolor. W nowych instalacjach neutralny zwykle jest niebieski, ochronny żółto-zielony, a fazowy bywa brązowy, czarny albo szary, ale w starszych układach kolor nie daje pełnej pewności. Dlatego w praktyce ważniejszy od barwy jest pomiar i opisanie przewodów przed rozłączeniem.
| Żyła | Typowy kolor | Rola przy oświetleniu | Na co zwrócić uwagę |
|---|---|---|---|
| L | Brązowy, czarny, szary | Zasilanie lub przewód powrotny z łącznika | Nie zakładaj, że każdy brązowy przewód jest stałą fazą. |
| N | Niebieski | Neutralny, zwykle prowadzony prosto do oprawy | Nie używaj go jako przewodu fazowego w nowym obwodzie. |
| PE | Żółto-zielony | Ochronny, szczególnie ważny przy metalowych oprawach | Nie łącz go z neutralnym. |
| L’ | Dowolny, zwykle oznaczony dodatkowo | Faza załączana z łącznika | Warto oznaczyć go taśmą albo markerem, żeby nie pomylić go przy serwisie. |
Jeśli w puszce widzisz więcej niż jeden przewód fazowy, najpierw ustal, który jest zasilaniem stałym, a który wraca z łącznika. Dopiero potem przechodzę do przygotowania przewodów, bo to oszczędza najwięcej nerwów przy samym montażu.
Jak przygotować puszkę i przewody przed łączeniem
W praktyce liczy się porządek. W poradniku Ospel długość odizolowania przewodu podawana jest zwykle jako 10-12 mm i to jest dobry punkt odniesienia także wtedy, gdy korzystam z innych złączek. Ja staram się trzymać tej długości, bo zbyt krótko odizolowana żyła nie wejdzie pewnie w zacisk, a zbyt długa zostawi odkryty miedziany fragment.
- Wyłącz odpowiedni obwód w rozdzielnicy, a potem sprawdź brak napięcia miernikiem lub próbnikiem dwubiegunowym.
- Oceń stan izolacji i przewodów. Nadpęknięta izolacja albo nadpalony fragment to sygnał, że sama wymiana złączki nie wystarczy.
- Odizoluj żyły na długość zgodną z zaleceniem producenta złączki, zwykle około 10-12 mm.
- Zostaw w puszce zapas przewodu, najlepiej kilkanaście centymetrów, żeby później dało się wysunąć oprawę bez szarpania połączeń.
- Przygotuj osobno przewody o tym samym potencjale: fazowe, neutralne i ochronne.
Najważniejsze jest to, żeby nie zaczynać od wciskania przewodów do pierwszego lepszego zacisku. Kiedy żyły są już przygotowane, przechodzę do właściwego połączenia i rozdzielam je według funkcji, nie według przypadku.
Jak wygląda poprawny układ połączeń przy lampie
Przy typowym punkcie świetlnym układ jest prosty, ale tylko wtedy, gdy nie miesza się funkcji żył. Neutralny idzie do oprawy, ochronny do zacisku PE, a faza pojawia się na lampie dopiero wtedy, gdy wraca z łącznika. Taki porządek jest ważny szczególnie przy nowoczesnych oprawach LED, bo słaby styk albo źle rozpoznana żyła szybciej objawia się migotaniem niż w starej instalacji z żarówką.Jedna lampa sterowana jednym łącznikiem
W takim układzie łączę przewód neutralny z neutralnym, ochronny z ochronnym, a przewód powrotny z łącznika prowadzę wyłącznie na zacisk fazowy oprawy. To najprostszy scenariusz, ale właśnie tu początkujący często mylą stałą fazę z przewodem załączanym.
Dwie oprawy na jednym obwodzie
Gdy dwie lampy mają zapalać się razem, neutralny i ochronny rozprowadzam wspólnie, a fazę z łącznika rozdzielam na oba punkty świetlne. Dzięki temu instalacja jest czytelna, a wymiana jednej oprawy nie wymusza ruszania całego układu.
Przeczytaj również: Jak podłączyć LED 12V - Uniknij błędów i spadków napięcia!
Oprawa metalowa lub z zaciskiem ochronnym
Jeżeli lampa ma metalową obudowę, przewód PE podłączam obowiązkowo. To nie jest dodatek „na wszelki wypadek”, tylko element ochrony, który ma znaczenie przy uszkodzeniu izolacji albo awarii wewnątrz oprawy.
To działa, ale jakość połączenia nadal zależy od złączki, którą wybierzesz, dlatego następny krok to dobór konkretnego rozwiązania do typu przewodów.
Które złączki sprawdzają się najlepiej w praktyce
W tym miejscu najłatwiej zejść na złą drogę i kupić coś, co po prostu „pasuje do puszki”. Ja patrzę inaczej: najpierw typ przewodu, potem liczba żył, a dopiero na końcu rozmiar. WAGO podaje, że seria 221 obejmuje przewody od 0,14 do 6 mm², więc dobrze sprawdza się tam, gdzie w jednej puszce spotyka się drut, linka i przewody z opraw LED.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Złączka dźwigniowa 221 | Gdy łączysz różne typy przewodów albo chcesz łatwego serwisu | Uniwersalna, czytelna, wygodna przy linkach z opraw i drutach z instalacji | Zajmuje nieco więcej miejsca niż małe złączki sprężynowe |
| Złączka sprężynowa 2273 | Gdy masz wyłącznie przewody jednodrutowe i mało miejsca | Bardzo kompaktowa, szybka w montażu, dobra do puszek z niewielką rezerwą przestrzeni | Nie jest wyborem do linki i wymaga trzymania się właściwego przekroju |
| Kostka śrubowa | Gdy pracujesz na prostym, starszym układzie i zależy Ci na tanim rozwiązaniu | Łatwa do zrozumienia, dostępna, znana wielu instalatorom | Wymaga kontroli dokręcenia i zwykle jest mniej wygodna przy późniejszym serwisie |
Jeśli łączę drut z linką, zwykle wybieram złączkę dźwigniową. Jeśli cała instalacja jest jednodrutowa i puszka jest płytka, sprężynowa bywa rozsądniejsza. Z kolei przy przewodach aluminiowych trzeba już uważać znacznie bardziej, bo tu nie ma miejsca na przypadkowy dobór osprzętu.
Najczęstsze błędy, które psują połączenie
Nawet dobra złączka nie uratuje źle wykonanej pracy. Najczęściej problem zaczyna się od pośpiechu: żyła jest źle odizolowana, przewody są ściśnięte na siłę albo ktoś łączy po kolorach zamiast po funkcji. W nowoczesnym oświetleniu takie błędy szybko wychodzą na jaw, bo LED-y są czułe na niestabilny styk.
- Skręcanie żył i owijanie ich taśmą zamiast użycia właściwej złączki. To wygląda „prosto”, ale po czasie potrafi się grzać i utleniać.
- Zbyt krótko odizolowany przewód. Kontakt jest wtedy niepewny, a miedziana część może nie wejść do zacisku tak, jak trzeba.
- Wpychanie zbyt wielu przewodów do jednego zacisku, mimo że producent tego nie przewiduje.
- Mieszanie neutralnego z ochronnym. To błąd, który w instalacji domowej może skończyć się bardzo źle.
- Brak zapasu przewodu w puszce. Później każda poprawka zamienia się w walkę z napiętymi żyłami.
- Opieranie się wyłącznie na kolorach w starej instalacji. W praktyce to jeden z najczęstszych powodów pomyłek.
Jeżeli po włączeniu światło miga, przerywa albo lekko buczy, najpierw sprawdzam połączenia, a dopiero potem oprawę. Bardzo często winny jest nie sam LED, tylko słaby styk w puszce. Są jednak sytuacje, w których trzeba zejść z utartego schematu i dobrać inne rozwiązanie.
Nietypowe instalacje wymagają innych zasad
W zwykłej instalacji miedzianej da się pracować dość rutynowo, ale są wyjątki, których nie warto bagatelizować. Aluminium, wilgoć, ściemniacze i inteligentne sterowniki zmieniają zasady gry bardziej, niż wielu osobom się wydaje.
- Przewody aluminiowe wymagają zgodnej złączki i odpowiedniej pasty stykowej. WAGO pokazuje to bardzo wyraźnie w swoich wskazówkach do aluminium, więc tu nie improwizuję.
- Ściemniacze i oprawy LED trzeba dobierać jako zestaw. Nawet poprawnie połączone przewody nie pomogą, jeśli sterownik nie współpracuje z obciążeniem.
- Większa liczba przewodów w jednej puszce wymaga porządku i oznaczeń. Im więcej żył, tym bardziej opłaca się zostawić prosty szkic albo zdjęcie układu.
- Pomieszczenia wilgotne potrzebują nie tylko właściwej złączki, ale też odpowiedniej obudowy i poziomu ochrony całego połączenia.
To właśnie w takich przypadkach najbardziej widać różnicę między szybkim „żeby działało” a połączeniem, które da się bezpiecznie obsługiwać po latach. Na koniec zostaje już tylko kontrola, która decyduje, czy puszkę można zamknąć bez ryzyka.
Co sprawdzić, zanim zamkniesz puszkę na dobre
Na końcu nie zamykam puszki od razu. Najpierw robię krótki test mechaniczny i wizualny, bo to zwykle wychwytuje większość błędów, zanim jeszcze światło zacznie pracować pod obciążeniem.
- Delikatnie pociągam za każdą żyłę, żeby upewnić się, że siedzi pewnie w zacisku.
- Sprawdzam, czy nie widać gołej miedzi poza złączką.
- Układam przewody tak, żeby nic nie było naciągnięte i nie było ostrych załamań.
- Włączam zasilanie i obserwuję pracę lampy przez kilka minut.
- Jeśli pojawia się migotanie, zapach nagrzanego plastiku albo wyraźne grzanie połączenia, wracam do puszki i poprawiam układ.
Najbardziej praktyczna rada, jaką mogę tu dać, jest banalna: zostaw w puszce porządek, zapas przewodu i prosty opis połączeń. To drobiazg, który później oszczędza czas przy wymianie oprawy, dokładaniu ściemniacza albo zwykłej kontroli instalacji.
