Podłączenie podwójnego włącznika światła nie jest skomplikowane, ale wymaga jednego: dokładnego rozpoznania przewodów przed wpięciem ich do zacisków. Poniżej pokazuję, jak podłączyć podwójny włącznik światła 4 kable bez zgadywania, co jest zasilaniem, a co wyjściem na lampy, oraz jak uniknąć błędów, które najczęściej psują cały montaż. To praktyczny przewodnik do typowego łącznika świecznikowego, czyli takiego, który steruje dwiema sekcjami oświetlenia osobno.
Najważniejsze jest rozpoznanie fazy, wyjść na lampy i przewodu ochronnego
- W typowym układzie 4 przewody oznaczają: fazę zasilającą, dwa przewody do sekcji lampy i przewód ochronny PE.
- W klasycznym łączniku świecznikowym neutralny N zwykle nie trafia do mechanizmu, tylko biegnie bezpośrednio do oprawy.
- Zaciski na mechanizmie są najczęściej oznaczone jako L, 1 i 2.
- Kolor izolacji pomaga, ale nie zastępuje pomiaru. W starszych instalacjach oznaczenia bywają mylące.
- Przed pracą trzeba wyłączyć obwód i sprawdzić brak napięcia testerem dwubiegunowym.
Co oznaczają cztery przewody przy łączniku świecznikowym
W praktyce cztery przewody przy podwójnym włączniku najczęściej nie oznaczają żadnej „nietypowej” awarii. Najczęściej masz po prostu: jeden przewód fazowy zasilający, dwa przewody wychodzące do dwóch sekcji lampy oraz przewód ochronny PE. To właśnie taki układ najczęściej spotykam w modernizowanych instalacjach oświetleniowych.
Najważniejsza rzecz, która często myli osoby montujące osprzęt po raz pierwszy, to neutralny N. W klasycznym łączniku świecznikowym zwykle nie podłącza się przewodu neutralnego do samego mechanizmu; neutralny idzie do oprawy, a nie do włącznika. Jeśli w puszce widzisz cztery żyły, nie zakładaj odruchowo, że jedna z nich „musi” być N tylko dlatego, że jest niebieska albo że w środku jest więcej miejsca niż się spodziewałeś.
W nowych instalacjach kolory zwykle są czytelne: brązowy, czarny lub szary to przewody fazowe, niebieski to N, a żółto-zielony to PE. W starszych instalacjach kolory potrafią być jednak zupełnie inne, dlatego sam kolor traktuję wyłącznie jako wskazówkę, nie dowód. Z tego powodu najpierw identyfikuję funkcję każdego przewodu, a dopiero potem robię połączenie. To prowadzi wprost do zacisków, które trzeba odczytać bez pośpiechu.
Jak czytać zaciski L, 1 i 2, zanim cokolwiek podłączysz
Na typowym łączniku świecznikowym znajdziesz trzy najważniejsze oznaczenia: L, 1 i 2. L to wejście fazy, czyli przewód zasilający. Zaciski 1 i 2 to dwa wyjścia na osobne grupy lamp. W modelach podświetlanych albo inteligentnych układ może wyglądać inaczej, ale klasyczny mechaniczny łącznik działa właśnie tak.
| Zacisk | Co podłączam | Na co uważam |
|---|---|---|
| L | Przewód fazowy zasilający | To zwykle jedyny przewód „wejściowy” do łącznika |
| 1 | Przewód do pierwszej sekcji lampy | Po wciśnięciu pierwszego klawisza pojawia się na nim faza |
| 2 | Przewód do drugiej sekcji lampy | Drugi klawisz steruje drugim wyjściem |
| PE | Przewód ochronny żółto-zielony | Podłączam go tylko wtedy, gdy mechanizm lub metalowa ramka tego wymaga |
| N | Zwykle nie do łącznika | Neutralny zazwyczaj omija włącznik i idzie prosto do oprawy |
Jeśli trafisz na model z osobnymi zaciskami wejściowymi dla każdego klawisza, sprawdzam to najpierw w oznaczeniach na obudowie. W niektórych seriach producenci rozwiązują ten temat różnie, a w innych trzeba zrobić mostek tylko wtedy, gdy wyraźnie przewiduje to instrukcja. W kartach produktów producentów osprzętu spotyka się dziś zarówno modele 10AX/250 V, jak i 16A/230 V, więc przed montażem zawsze patrzę nie tylko na układ zacisków, ale też na parametry samego mechanizmu. Teraz można już przejść do samego podłączenia.
Montaż krok po kroku bez zgadywania
Najbezpieczniej traktuję ten montaż jak prostą sekwencję, a nie improwizację. W praktyce najwięcej problemów nie wynika z samego łącznika, tylko z błędnego rozpoznania przewodu fazowego albo zbyt szybkiego zamknięcia puszki.
1. Wyłącz obwód i potwierdź brak napięcia
Najpierw wyłączam odpowiedni bezpiecznik, a potem sprawdzam przewody dwubiegunowym testerem napięcia. Nie opieram się na samym przełączniku w rozdzielnicy ani na „pewnym” założeniu, że wszystko jest już martwe. To moment, w którym oszczędność 30 sekund może skończyć się porażeniem albo uszkodzeniem osprzętu.
2. Rozpoznaj przewód zasilający i dwa wyjścia na lampy
W typowym układzie jeden przewód jest fazą zasilającą, a dwa kolejne prowadzą do dwóch sekcji lampy. Jeśli przewody nie mają oczywistych kolorów albo instalacja jest starsza, identyfikuję je pomiarem i oznaczam taśmą. Niebieskiego nie traktuję automatycznie jako neutralnego, jeśli wcześniejsze połączenia wyglądają podejrzanie. Kolor jest wskazówką, nie gwarancją.
3. Wepnij fazę do zacisku L
Przewód zasilający trafia do zacisku L. To najważniejsze połączenie w całym układzie, bo od niego zależy, czy oba klawisze w ogóle będą miały z czego podawać napięcie. Jeśli mechanizm ma osobne wejścia dla obu sekcji, robię połączenie dokładnie tak, jak pokazuje producent, zamiast wymyślać własny mostek.
4. Podłącz dwa przewody wyjściowe do zacisków 1 i 2
Do zacisku 1 i 2 wpina się przewody idące do pierwszej i drugiej grupy źródeł światła. Zasada jest prosta: jeden klawisz steruje jednym wyjściem, drugi klawisz drugim. Jeśli chcesz, by pierwszy przycisk zapalał np. część zewnętrznych punktów LED, a drugi środkowe, wystarczy przypisać wyjścia zgodnie z wygodą użytkowania. Sama kolejność 1 i 2 nie jest krytyczna technicznie, ale ma znaczenie praktyczne dla codziennego używania.
5. Zabezpiecz przewód ochronny i uporządkuj puszkę
Jeśli masz przewód PE, podłącz go do zacisku ochronnego albo do metalowej części osprzętu, jeśli taki punkt jest przewidziany. W przypadku plastikowych ramek PE zwykle nie trafia do samego włącznika, ale nadal powinien być bezpiecznie połączony zgodnie z instalacją. Resztę przewodów układam w puszce tak, aby nie były zgniecione przez mechanizm i żeby po wciśnięciu klawiszy nic nie pracowało pod napięciem mechanicznym. To drobiazg, ale właśnie on decyduje, czy po miesiącu włącznik dalej działa lekko i pewnie.
Przeczytaj również: Montaż szynoprzewodów - Wybierz system i zamontuj. Poradnik
6. Zamknij osprzęt i przetestuj działanie
Po skręceniu mechanizmu włączam zasilanie i sprawdzam każdy klawisz osobno. Pierwszy powinien uruchamiać tylko jedną sekcję lampy, drugi tylko drugą, a oba razem pełne światło. Jeśli coś działa odwrotnie, wracam do puszki i sprawdzam, czy przewody nie zostały zamienione miejscami. Lepiej poprawić to od razu niż zostawić instalację, która będzie irytować przy każdym użyciu.

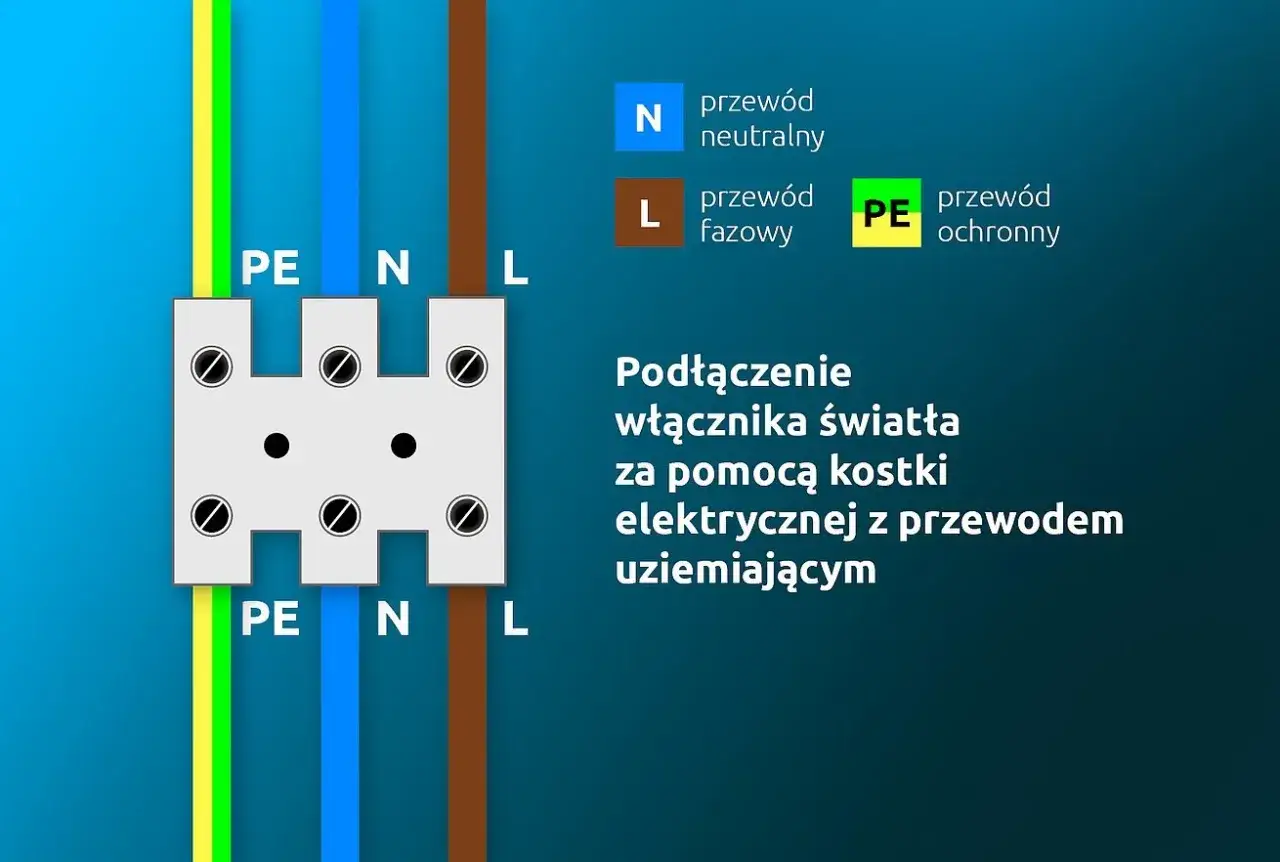

Jeśli wolisz myśleć o tym jak o schemacie, a nie o samej procedurze, to układ jest prosty: faza na L, dwa przewody na 1 i 2, ochronny na PE, a neutralny omija łącznik. Ta logika pomoże też wtedy, gdy w puszce widzisz coś mniej oczywistego niż typowy zestaw przewodów. Wtedy trzeba wejść poziom głębiej i sprawdzić, co naprawdę oznaczają kolory i oznaczenia w twojej instalacji.
Jak rozpoznać przewody, gdy kolory nie pasują do normy
Najwięcej pomyłek w starych mieszkaniach bierze się z zaufania do samego koloru izolacji. W instalacjach sprzed lat można spotkać przewody białe, czerwone, zielone, a nawet takie, które w ogóle nie odpowiadają dzisiejszym standardom. Dlatego ja zawsze zaczynam od pytania: który przewód jest fazą stałą, który wychodzi na lampę, a który ma funkcję ochronną?
- Brązowy, czarny lub szary zwykle oznacza przewód fazowy, ale w starszych instalacjach trzeba to potwierdzić pomiarem.
- Niebieski zazwyczaj oznacza neutralny N, lecz nie wolno zakładać tego automatycznie w starej puszce.
- Żółto-zielony powinien być przewodem ochronnym PE i nie powinien służyć do innych funkcji.
- Jeśli są dwa przewody o tym samym kolorze, oznaczam je przed odłączeniem, żeby nie zgubić logiki układu.
- Gdy instalacja jest nieczytelna, robię zdjęcie przed demontażem. To banalna rzecz, ale często ratuje cały montaż.
W praktyce najważniejsze jest to, by nie zgadywać przy przewodach czynnych. Jeżeli nie da się ich pewnie zidentyfikować, nie kontynuuję pracy „na oko”. Ten moment płynnie prowadzi do najczęstszych błędów, które widuję przy wymianie podwójnych łączników.
Najczęstsze błędy przy podłączaniu podwójnego łącznika
Tu zwykle nie ma wielkiej tajemnicy, tylko kilka powtarzalnych pomyłek. Część z nich da się od razu wyłapać, inne wychodzą dopiero po włączeniu napięcia.
- Podłączenie niebieskiego jako fazy bez sprawdzenia - w starszych instalacjach to potrafi wyglądać „normalnie”, ale może być błędne i niebezpieczne.
- Pomylenie wyjść 1 i 2 - nie psuje instalacji elektrycznie, ale później klawisze działają nielogicznie i użytkownik myli sekcje światła.
- Zostawienie zbyt długiego odizolowanego odcinka - przewód może dotknąć sąsiedniego zacisku albo obudowy po wciśnięciu mechanizmu.
- Zbyt luźne dokręcenie przewodu - po czasie pojawia się grzanie, trzaski albo okresowe zaniki światła.
- Upychanie przewodów na siłę w małej puszce - szczególnie w starszych instalacjach to najprostsza droga do uszkodzenia izolacji.
- Założenie, że każdy łącznik świecznikowy działa tak samo - część modeli ma osobne wejścia lub dodatkowe funkcje, więc zawsze sprawdzam oznaczenia producenta.
Jeśli chcesz montaż zrobić raz i porządnie, te błędy trzeba traktować poważnie, bo właśnie one najczęściej generują późniejsze poprawki. Został już ostatni krok: szybka kontrola po uruchomieniu i decyzja, kiedy lepiej odpuścić samodzielną pracę.
Co sprawdzić po uruchomieniu, żeby nie wracać do puszki drugi raz
Po złożeniu instalacji robię krótki test funkcjonalny. Włączam kolejno każdy klawisz, sprawdzam, czy sekcje światła zapalają się niezależnie, i obserwuję, czy mechanizm nie wydaje nietypowych dźwięków. Jeżeli coś iskrzy, grzeje się albo zabezpieczenie natychmiast wybija, przerywam i wracam do połączeń.
- Każdy klawisz powinien sterować tylko swoją sekcją lampy.
- Łącznik nie powinien się nagrzewać po kilku minutach pracy.
- W puszce nie powinno być luźnych żył ani przewodów naprężonych po skręceniu osprzętu.
- Jeśli masz metalową ramkę, upewniam się, że przewód ochronny został podłączony zgodnie z układem instalacji.
- Gdy kolory przewodów są nieczytelne, a układ nie daje się pewnie ustalić, zatrzymuję montaż i wzywam elektryka.
To właśnie taki porządek pracy pozwala bezpiecznie ogarnąć łącznik świecznikowy przy czterech przewodach: najpierw identyfikacja, potem L, 1 i 2, na końcu test. Jeśli instalacja jest stara, kolorystyka nie zgadza się z normą albo w puszce dzieje się coś nietypowego, lepiej poświęcić chwilę na pomiar niż ryzykować błędne podłączenie. W dobrze wykonanym montażu klawisze działają intuicyjnie, a całość po prostu znika z uwagi użytkownika, bo oświetlenie ma działać bez niespodzianek.
