Masz włącznik schodowy? Podłącz go jako zwykły - schemat, DIY

Często zdarza się, że podczas remontu lub modernizacji instalacji elektrycznej, stajemy przed nietypowymi wyzwaniami. Jednym z nich jest sytuacja, gdy posiadamy włącznik schodowy, ale potrzebujemy go użyć jako zwykłego włącznika jednobiegunowego. Może to wynikać z pomyłkowego zakupu, zmiany koncepcji instalacji, czy po prostu chęci wykorzystania dostępnego elementu. Niezależnie od przyczyny, adaptacja włącznika schodowego do prostej funkcji jest całkowicie możliwa i, co najważniejsze, bezpieczna, pod warunkiem znajomości kilku kluczowych zasad. W tym artykule przeprowadzę Cię przez ten proces krok po kroku, wyjaśniając wszelkie niuanse i wskazując, na co zwrócić szczególną uwagę.

Dlaczego warto wiedzieć, jak zaadaptować włącznik schodowy do zwykłej instalacji?

Wiedza o tym, jak zaadaptować włącznik schodowy do roli zwykłego włącznika jednobiegunowego, to niezwykle praktyczna umiejętność, która może zaoszczędzić nam sporo czasu i pieniędzy. Często spotykam się z sytuacjami, w których ta wiedza okazuje się nieoceniona.

Pomyłkowy zakup lub zmiana planów – kiedy wiedza o podłączeniu staje się niezbędna

Jednym z najczęstszych scenariuszy jest pomyłkowy zakup. Zamiast prostego włącznika jednobiegunowego, który ma za zadanie sterować jednym obwodem oświetleniowym z jednego miejsca, kupujemy włącznik schodowy. Ten ostatni, choć wygląda podobnie, ma inną konstrukcję wewnętrzną i więcej zacisków. Zamiast wracać do sklepu i tracić czas na wymianę, możemy go po prostu odpowiednio podłączyć. Inna sytuacja to zmiana koncepcji instalacji. Początkowo planowaliśmy sterowanie oświetleniem z dwóch miejsc (czyli instalację schodową), ale z jakiegoś powodu zrezygnowaliśmy z tego pomysłu. W puszce instalacyjnej mamy już wyprowadzone przewody pod włącznik schodowy, a nawet sam włącznik. Dzięki umiejętności adaptacji nie musimy niczego zmieniać ani dokupować – wystarczy odpowiednio go podłączyć, aby działał jako zwykły włącznik. To proste rozwiązanie pozwala uniknąć niepotrzebnych kosztów i przyspiesza zakończenie prac.

Kluczowa różnica: czym włącznik schodowy różni się od zwykłego i dlaczego ma więcej zacisków?

Zrozumienie różnicy między tymi dwoma typami włączników jest kluczowe dla prawidłowego podłączenia. Włącznik zwykły, czyli jednobiegunowy, jest prostym elementem, który ma za zadanie przerywać lub łączyć jeden obwód elektryczny. Posiada on dwa zaciski: jeden na wejście (zasilanie) i jeden na wyjście (do lampy). Działa jak prosta "bramka" dla prądu.

Włącznik schodowy natomiast jest bardziej złożony. Jego głównym zadaniem jest umożliwienie sterowania jednym punktem świetlnym z dwóch różnych miejsc, na przykład na dole i na górze schodów. Aby to osiągnąć, włącznik schodowy posiada trzy zaciski. Jeden z nich to zacisk wspólny (wejściowy), który zazwyczaj jest oznaczony literą "L", "P" lub strzałką skierowaną do wewnątrz. Do niego podłącza się przewód fazowy zasilający. Pozostałe dwa to zaciski wyjściowe, często oznaczane jako "1" i "2" lub strzałkami skierowanymi na zewnątrz. Nazywamy je również zaciskami korespondencyjnymi, ponieważ w instalacji schodowej służą do przełączania napięcia między dwoma przewodami łączącymi włączniki. Właśnie te dodatkowe zaciski dają nam elastyczność w adaptacji włącznika schodowego do funkcji jednobiegunowej – jeden z nich po prostu pozostanie niewykorzystany.

Zanim zaczniesz: absolutne podstawy bezpieczeństwa przy pracach z prądem

Praca z elektrycznością wymaga najwyższej ostrożności. Zawsze powtarzam moim klientom, że bezpieczeństwo jest absolutnym priorytetem. Pominięcie poniższych kroków może prowadzić do poważnych wypadków, w tym porażenia prądem lub pożaru.

Krok 1: Wyłącz bezpieczniki – jak prawidłowo odciąć zasilanie w obwodzie?

Zanim w ogóle dotkniesz jakiegokolwiek przewodu czy włącznika, musisz bezwzględnie odciąć zasilanie w obwodzie, nad którym będziesz pracować. Oznacza to udanie się do skrzynki rozdzielczej i wyłączenie odpowiedniego bezpiecznika. Jeśli nie jesteś pewien, który bezpiecznik odpowiada za dany obwód (np. oświetlenie w danym pomieszczeniu), wyłącz bezpiecznik główny. To najbezpieczniejsze rozwiązanie, które gwarantuje brak napięcia w całej instalacji. Pamiętaj, że wyłączenie samego włącznika światła nie jest wystarczające, ponieważ napięcie nadal będzie dochodzić do włącznika.

Krok 2: Sprawdź dwa razy – dlaczego próbnik napięcia to Twój najważniejszy sojusznik?

Po wyłączeniu bezpieczników, nigdy nie zakładaj, że prąd na pewno został odcięty. Zawsze musisz to zweryfikować za pomocą próbnika napięcia. Próbnik napięcia, często nazywany neonówką, to proste i niedrogie narzędzie, które wykrywa obecność napięcia w przewodach. Aby go użyć, dotknij metalową końcówką próbnika do każdego przewodu w puszce instalacyjnej. Jeśli próbnik nie zaświeci się, oznacza to brak napięcia. Sprawdź każdy przewód, aby mieć pewność. To dodatkowe zabezpieczenie, które może uratować życie i zdrowie, dlatego nigdy nie powinno być pomijane.

Niezbędne narzędzia, które musisz przygotować przed montażem

• Próbnik napięcia (neonówka): Jak już wspomniałem, to absolutna podstawa do weryfikacji braku prądu.
• Zestaw śrubokrętów: Będziesz potrzebować śrubokręta płaskiego i krzyżakowego do odkręcenia obudowy włącznika, poluzowania zacisków i zamocowania mechanizmu w puszce.
• Szczypce do ściągania izolacji: Mogą być przydatne, jeśli końcówki przewodów są zbyt krótkie lub uszkodzone i wymagają ponownego odizolowania.
• Nóż monterski (opcjonalnie): Do precyzyjnego usuwania izolacji, jeśli nie masz szczypiec.

Posiadanie tych narzędzi pod ręką znacznie ułatwi i przyspieszy pracę, a także zapewni jej prawidłowe wykonanie.

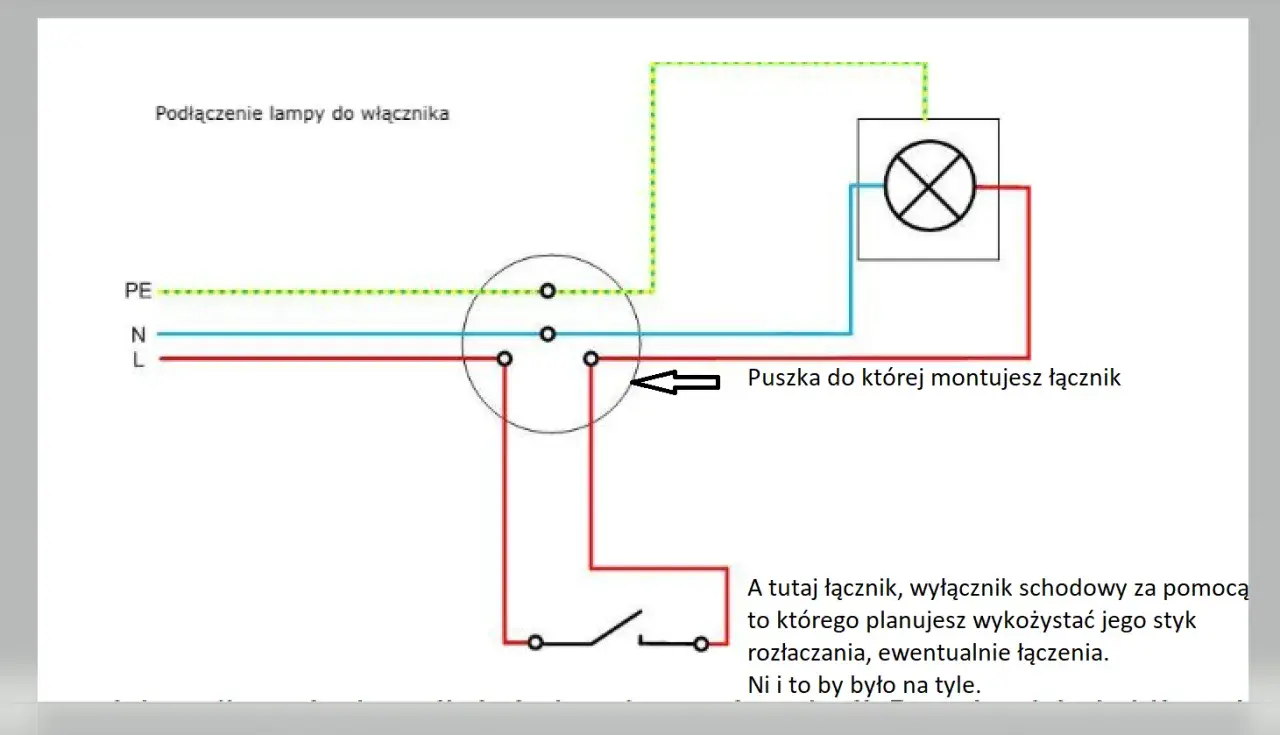

Schemat podłączenia włącznika schodowego jako pojedynczego – wizualny przewodnik

Przejdźmy teraz do sedna, czyli do samego podłączenia. Włącznik schodowy, choć ma trzy zaciski, w tej konfiguracji wykorzysta tylko dwa z nich, działając jak prosty przełącznik. Cała sztuka polega na prawidłowym zidentyfikowaniu przewodów i podłączeniu ich do właściwych zacisków.

Zacisk "L" (lub "P") – gdzie podłączyć zasilanie?

Przewód fazowy zasilający, czyli ten, w którym po włączeniu bezpieczników próbnik napięcia pokaże obecność prądu, należy podłączyć do zacisku wspólnego włącznika schodowego. Ten zacisk jest zazwyczaj oznaczony literą "L" (od "Line"), "P" (od "Power") lub charakterystyczną strzałką skierowaną do wewnątrz. Jest to punkt wejściowy dla prądu, który następnie będzie przełączany przez mechanizm włącznika.

Zaciski wyjściowe – który wybrać do podłączenia lampy?

Przewód fazowy prowadzący do lampy (czyli ten, który po podłączeniu do zasilania i włączeniu włącznika zasili żarówkę) należy podłączyć do jednego z dwóch dostępnych zacisków wyjściowych włącznika schodowego. Te zaciski są często oznaczone cyframi "1" i "2" lub strzałkami skierowanymi na zewnątrz. W tej konkretnej konfiguracji, gdzie włącznik schodowy ma działać jako zwykły, wybór konkretnego zacisku wyjściowego (1 czy 2) nie ma absolutnie żadnego znaczenia dla funkcjonalności. Włącznik i tak będzie działał jak jednobiegunowy, zamykając lub otwierając obwód do lampy.

Wolny zacisk – dlaczego pozostaje pusty i czy to bezpieczne?

Po podłączeniu przewodu zasilającego do zacisku wspólnego i przewodu do lampy do jednego z zacisków wyjściowych, jeden zacisk wyjściowy pozostanie niewykorzystany i pusty. Chcę Cię uspokoić: jest to całkowicie bezpieczne i prawidłowe w tej konfiguracji. Włącznik schodowy po prostu działa wtedy jako włącznik jednobiegunowy, zamykając i otwierając jeden obwód, a nie przełączając między dwoma, jak w typowej instalacji schodowej. Nie ma żadnego ryzyka porażenia prądem ani uszkodzenia instalacji, pod warunkiem, że wszystkie pozostałe połączenia są wykonane prawidłowo i solidnie.

Instrukcja krok po kroku: Jak podłączyć włącznik schodowy jako zwykły?

Teraz, gdy znamy teorię i zasady bezpieczeństwa, przejdźmy do praktyki. Pamiętaj, aby każdy krok wykonywać z rozwagą i precyzją.

Demontaż starego włącznika i przygotowanie przewodów w puszce

Jeśli wymieniasz stary włącznik, najpierw delikatnie podważ i zdejmij klawisz oraz ramkę. Następnie odkręć śruby mocujące mechanizm włącznika do puszki instalacyjnej. Ostrożnie wyciągnij mechanizm z puszki, uważając, aby nie uszkodzić przewodów. Jeśli przewody są podłączone do starego włącznika, odłącz je, zapamiętując lub fotografując ich pierwotne ułożenie – to może pomóc w identyfikacji, choć i tak będziemy weryfikować je próbnikiem. Sprawdź stan izolacji przewodów; jeśli jest uszkodzona, delikatnie ją napraw lub odizoluj końcówki na nowo, używając szczypiec do ściągania izolacji. Przewody powinny być proste i mieć odpowiednią długość, aby swobodnie podłączyć je do nowego włącznika.

Identyfikacja przewodów: jak odróżnić przewód fazowy zasilający od tego do lampy?

To jest najważniejszy etap całego procesu i wymaga szczególnej uwagi. Po upewnieniu się, że zasilanie jest wyłączone (Krok 1 i 2 z sekcji bezpieczeństwa), możemy przystąpić do identyfikacji przewodów.

1. Włącz bezpiecznik obwodu, który chcesz podłączyć (TYLKO na czas identyfikacji!).

2. Za pomocą próbnika napięcia dotknij każdą końcówkę przewodu w puszce. Przewód fazowy zasilający (L) to ten, w którym próbnik napięcia zaświeci się. Oznacz go sobie, np. kawałkiem taśmy izolacyjnej. To jest przewód, który doprowadza prąd do włącznika.

3. Wyłącz bezpiecznik obwodu ponownie! Nigdy nie pracuj pod napięciem.

4. Pozostały przewód (lub przewody, jeśli masz instalację schodową, ale nie będziesz jej używać) to przewód fazowy prowadzący do lampy. W typowej instalacji do pojedynczego włącznika będziesz mieć jeden przewód zasilający i jeden do lampy. W nowszych instalacjach mogą występować również przewody neutralny (N, zazwyczaj niebieski) i ochronny (PE, żółto-zielony). Te przewody, jeśli są obecne, łączy się ze sobą poza włącznikiem, zgodnie z zasadami sztuki elektrycznej, ponieważ włącznik przerywa jedynie fazę.

Prawidłowe podłączenie przewodów do zacisków włącznika schodowego

1. Upewnij się, że zasilanie jest wyłączone i sprawdzone próbnikiem. Podłącz przewód fazowy zasilający (ten, który zidentyfikowałeś jako "żywy") do zacisku wspólnego włącznika schodowego. Zacisk ten jest zazwyczaj oznaczony literą "L" lub "P".

2. Podłącz przewód fazowy prowadzący do lampy (drugi zidentyfikowany przewód) do jednego z zacisków wyjściowych włącznika schodowego (np. oznaczonego jako "1" lub "2").

3. Upewnij się, że połączenia są solidne i bezpieczne. Przewody powinny być dobrze dokręcone w zaciskach, a żadne luźne druciki nie powinny wystawać poza zacisk. Delikatnie pociągnij za każdy przewód, aby sprawdzić, czy jest mocno osadzony.

4. Potwierdź, że trzeci zacisk wyjściowy pozostaje wolny i niepodłączony. To jest prawidłowe działanie w tej konfiguracji.

Ostrożny montaż mechanizmu w puszce i założenie ramki

Po prawidłowym podłączeniu przewodów, delikatnie wsuń mechanizm włącznika do puszki instalacyjnej. Uważaj, aby nie przyciąć ani nie uszkodzić przewodów podczas wpychania. Przewody powinny być ułożone tak, aby nie kolidowały z mechanizmem ani śrubami mocującymi. Następnie zamocuj włącznik śrubami do puszki. Nie dokręcaj ich zbyt mocno, aby nie uszkodzić puszki ani mechanizmu – wystarczy, aby włącznik był stabilny. Na koniec założ ramkę i klawisz. Zazwyczaj ramka zatrzaskuje się na mechanizmie, a klawisz na ramce. Upewnij się, że wszystko jest równo i estetycznie zamontowane.

Testowanie i najczęstsze błędy – jak upewnić się, że wszystko działa poprawnie?

Po zakończeniu montażu nadszedł czas na testowanie. To moment prawdy, ale i tutaj należy zachować ostrożność.

Jak bezpiecznie przywrócić zasilanie i przetestować działanie włącznika?

Gdy włącznik jest już zamontowany w puszce, a ramka i klawisz na swoim miejscu, możesz bezpiecznie przywrócić zasilanie w obwodzie. Udaj się do skrzynki rozdzielczej i włącz odpowiedni bezpiecznik (lub bezpiecznik główny, jeśli go wyłączyłeś). Następnie wróć do włącznika i przetestuj jego działanie. Naciśnij klawisz – światło powinno się włączyć. Naciśnij ponownie – światło powinno zgasnąć. Jeśli tak się dzieje, gratuluję! Instalacja została wykonana poprawnie.

Włącznik nie działa? Sprawdź te 3 najczęstsze przyczyny

Jeśli światło nie reaguje, nie panikuj. Najczęściej problem leży w jednej z kilku prostych przyczyn:

1. Luźne połączenia: Wyłącz zasilanie! Sprawdź, czy wszystkie przewody są solidnie dokręcone w zaciskach włącznika. Czasem przewód może się poluzować podczas wsuwania mechanizmu do puszki.

2. Błędna identyfikacja przewodów: Wyłącz zasilanie! Upewnij się, że przewód zasilający (L) jest podłączony do zacisku wspólnego (L/P), a przewód do lampy do jednego z zacisków wyjściowych (1 lub 2). Jeśli pomyliłeś przewody, włącznik nie będzie działał.

3. Wyłączony bezpiecznik lub przepalona żarówka: Upewnij się, że bezpiecznik w skrzynce rozdzielczej jest w pozycji "włączony". Sprawdź również, czy żarówka w lampie jest sprawna. Czasem problem jest prostszy, niż myślimy.

Przeczytaj również: Jak podłączyć wyłącznik schodowy 3 przewody - Schemat i montaż

Problem z "odwrotnym" działaniem klawisza – jak go łatwo naprawić?

W przypadku włącznika schodowego zaadaptowanego na zwykły, może się zdarzyć, że klawisz będzie działał "odwrotnie". Oznacza to, że światło będzie włączone, gdy klawisz jest w pozycji "dół", i wyłączone, gdy jest w pozycji "góra" (lub na odwrót, w zależności od preferencji). Nie jest to usterka, a jedynie kwestia wewnętrznej konstrukcji włącznika schodowego, który jest przeznaczony do przełączania między dwoma obwodami. Na szczęście, naprawa jest bardzo prosta:

1. Wyłącz zasilanie w obwodzie! Sprawdź brak napięcia próbnikiem.

2. Odkręć włącznik i zamień przewód prowadzący do lampy na drugi, niewykorzystany zacisk wyjściowy włącznika (jeśli był w "1", przełącz go do "2", i na odwrót). Zacisk wspólny (L/P) pozostaje bez zmian.

3. Zamontuj włącznik z powrotem, przywróć zasilanie i przetestuj. Klawisz powinien teraz działać w pożądanej pozycji.
