Skuteczne podłączenie lampy na dwa włączniki dla większej wygody i bezpieczeństwa
- Do sterowania oświetleniem z dwóch miejsc niezbędne są dwa włączniki schodowe.
- Należy zawsze wyłączyć zasilanie i sprawdzić brak napięcia przed rozpoczęciem prac.
- Przewód fazowy (L) doprowadzamy do pierwszego włącznika, a przewody korespondencyjne łączą oba włączniki.
- Przewody neutralny (N) i ochronny (PE) prowadzi się bezpośrednio do lampy.
- Włączniki krzyżowe umożliwiają sterowanie oświetleniem z więcej niż dwóch punktów.
- Prawidłowe podłączenie gwarantuje komfort i bezpieczeństwo użytkowania instalacji.
Dlaczego sterowanie oświetleniem z dwóch miejsc to wygoda, na którą Cię stać?
Możliwość włączania i wyłączania światła z dwóch różnych miejsc to rozwiązanie, które znacząco podnosi komfort użytkowania każdego pomieszczenia. Wyobraź sobie, że wchodzisz do długiego korytarza, zapalasz światło, przechodzisz na jego koniec i tam swobodnie je gasisz, zamiast wracać do punktu wyjścia. To nie tylko kwestia wygody, ale często także bezpieczeństwa, zwłaszcza w nocy. Choć na pierwszy rzut oka podłączenie lampy na dwa włączniki może wydawać się skomplikowane i zarezerwowane dla doświadczonych elektryków, zapewniam, że jest to w zasięgu możliwości każdego, kto podejdzie do tematu z uwagą i będzie postępował zgodnie z instrukcjami. W tym artykule przeprowadzę Cię krok po kroku przez cały proces, dbając o to, byś czuł się pewnie i bezpiecznie.
Gdzie najczęściej przydaje się włącznik schodowy? Praktyczne przykłady
Instalacja z dwoma włącznikami schodowymi, bo tak właśnie nazywa się to rozwiązanie, znajduje zastosowanie w wielu miejscach w domu. Najbardziej oczywistym przykładem są długie korytarze i klatki schodowe, gdzie włącznik na każdym końcu lub piętrze jest po prostu niezbędny. Ale to nie wszystko. Pomyśl o sypialni – jeden włącznik przy drzwiach, drugi tuż przy łóżku, by zgasić światło bez konieczności wstawania. To prawdziwy luksus! Podobną funkcjonalność docenisz w dużych pomieszczeniach z kilkoma wejściami, takich jak salon czy garaż. Wszędzie tam, gdzie pokonujesz pewien dystans, by włączyć lub wyłączyć światło, włącznik schodowy okaże się niezastąpiony.
Włącznik schodowy a zwykły – poznaj kluczową różnicę
Zanim przejdziemy do praktyki, musimy zrozumieć podstawową różnicę między włącznikiem schodowym a standardowym włącznikiem jednobiegunowym. To kluczowa wiedza, która uchroni Cię przed błędami. Standardowy włącznik, którego używamy do sterowania światłem z jednego miejsca, posiada zazwyczaj dwa zaciski – jeden do podłączenia przewodu fazowego wejściowego, drugi do przewodu fazowego wyjściowego, który prowadzi do lampy. Jego zadaniem jest po prostu otwieranie lub zamykanie obwodu. Włącznik schodowy, jak sama nazwa wskazuje, ma inne zadanie. Jego konstrukcja pozwala na "przełączanie" obwodu między dwoma różnymi ścieżkami. Dlatego też, w przeciwieństwie do zwykłego włącznika, włącznik schodowy posiada trzy zaciski. Jeden z nich to zacisk wejściowy (zazwyczaj oznaczony jako "L" lub "wspólny"), do którego doprowadzamy fazę. Pozostałe dwa to zaciski wyjściowe (często oznaczone cyframi "1" i "2" lub strzałkami), które służą do podłączenia tzw. przewodów korespondencyjnych. To właśnie te trzy zaciski umożliwiają sterowanie tym samym obwodem z dwóch różnych punktów. Według informacji dostępnych na serwisie Specpart, to właśnie ta konstrukcja z trzema zaciskami jest kluczowa dla funkcjonalności włącznika schodowego.
Zanim zaczniesz: Kompletna lista narzędzi i materiałów, które musisz przygotować
Odpowiednie przygotowanie to podstawa każdej pracy, a w przypadku instalacji elektrycznych jest to wręcz kluczowe dla bezpieczeństwa i efektywności. Zanim więc przystąpisz do jakichkolwiek działań, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Dzięki temu unikniesz frustrujących przerw w pracy i zapewnisz sobie płynność instalacji.
Niezbędne narzędzia: co powinien mieć pod ręką każdy domowy instalator?
Do wykonania tej instalacji nie potrzebujesz specjalistycznego sprzętu, ale kilka podstawowych narzędzi jest absolutnie koniecznych. Oto lista, którą powinieneś sprawdzić:
- Śrubokręty (płaski i krzyżakowy): Niezbędne do montażu włączników i zacisków.
- Próbnik napięcia: Absolutnie kluczowy element! Służy do weryfikacji braku prądu w przewodach, co jest podstawą bezpiecznej pracy.
- Ściągacz izolacji: Ułatwi i przyspieszy precyzyjne ściąganie izolacji z przewodów, minimalizując ryzyko uszkodzenia żył.
- Szczypce boczne: Przydadzą się do cięcia przewodów.
- Rękawice izolacyjne: Dodatkowa warstwa ochronna, której nigdy nie powinno zabraknąć przy pracy z elektrycznością.
Pamiętaj, że narzędzia to Twoje przedłużenie ręki – ich jakość i odpowiednie użycie mają bezpośredni wpływ na bezpieczeństwo i trwałość wykonanej instalacji.
Wybór komponentów: jakie włączniki i przewody kupić?
Wybór odpowiednich komponentów to połowa sukcesu. Oto, co będziesz potrzebować:
- Dwa włączniki schodowe: Pamiętaj, że muszą to być włączniki schodowe, a nie zwykłe! Upewnij się, że mają trzy zaciski.
- Przewód YDYp 3x1.5 mm² lub 4x1.5 mm²: Minimalnie potrzebujesz przewodu trzyżyłowego (np. YDYp 3x1.5 mm²), ale osobiście zalecam użycie przewodu czterożyłowego (np. YDYp 4x1.5 mm²). Dlaczego? Dodatkowa żyła daje większą elastyczność i możliwość przyszłych modyfikacji, a różnica w cenie jest zazwyczaj niewielka. Przewód trzyżyłowy będzie miał fazę, neutralny i ochronny, ale do połączenia włączników schodowych potrzebujesz dwóch żył korespondencyjnych oraz jednej fazowej. Jeśli masz już poprowadzoną fazę do puszki, to przewód trzyżyłowy między włącznikami wystarczy na korespondencję i powrót. Jeśli musisz prowadzić fazę od zera, rozważ czterożyłowy.
- Złączki instalacyjne (np. WAGO): Umożliwiają szybkie, bezpieczne i estetyczne łączenie przewodów bez konieczności lutowania czy używania taśmy izolacyjnej.
- Lampa/oprawa oświetleniowa: Oczywiście, potrzebujesz też lampy, którą będziesz sterować.
Upewnij się, że wszystkie komponenty są odpowiedniej jakości i posiadają wymagane certyfikaty bezpieczeństwa.
Podłączanie lampy na 2 włączniki krok po kroku: Od teorii do praktyki
Teraz, gdy masz już wszystkie narzędzia i materiały, możemy przejść do sedna – czyli do praktycznego podłączenia lampy na dwa włączniki. Pamiętaj, że każdy z poniższych kroków jest niezwykle ważny i musi być wykonany precyzyjnie, z najwyższą dbałością o bezpieczeństwo. Nie spiesz się i dokładnie analizuj każdy etap.
Krok 1: Bezpieczeństwo przede wszystkim – jak prawidłowo odciąć zasilanie i to sprawdzić?
To jest najważniejszy krok w całej instalacji i nie ma od niego odstępstw. Zanim dotkniesz jakiegokolwiek przewodu, musisz bezwzględnie wyłączyć zasilanie w obwodzie, nad którym będziesz pracować. Udaj się do swojej rozdzielnicy elektrycznej i wyłącz odpowiedni bezpiecznik (lub bezpieczniki), który zasila obwód oświetleniowy. Jeśli nie jesteś pewien, który to bezpiecznik, wyłącz główny wyłącznik prądu w całym domu. Po wyłączeniu zasilania, nie ufaj tylko temu, że światło zgasło. Koniecznie użyj próbnika napięcia, aby upewnić się, że w przewodach nie ma prądu. Dotknij końcówką próbnika do każdej żyły w puszce instalacyjnej, w której będziesz pracować, oraz do przewodów w oprawie oświetleniowej. Jeśli próbnik nie zaświeci się na żadnym z przewodów, możesz uznać, że praca jest bezpieczna. Nigdy nie pomijaj tego etapu!
Krok 2: Identyfikacja przewodów w puszce – co oznaczają poszczególne kolory?
W polskiej instalacji elektrycznej obowiązuje standardowa kolorystyka przewodów, którą musisz znać, aby prawidłowo podłączyć włączniki. Zrozumienie, co oznaczają poszczególne kolory, jest kluczowe dla bezpieczeństwa i poprawnego działania instalacji.
| Kolor przewodu | Oznaczenie | Funkcja |
|---|---|---|
| Brązowy, czarny (lub szary) | L (Faza) | Przewód fazowy, pod napięciem – to nim płynie prąd do odbiornika. |
| Niebieski | N (Neutralny) | Przewód neutralny, zerowy – służy do zamknięcia obwodu, odprowadza prąd z odbiornika. |
| Żółto-zielony | PE (Ochronny) | Przewód ochronny, uziemiający – jego zadaniem jest ochrona przed porażeniem w przypadku awarii. |
Zawsze upewnij się, że kolory odpowiadają funkcji przewodu. W starych instalacjach kolorystyka może być inna, dlatego zawsze weryfikuj obecność fazy próbnikiem.

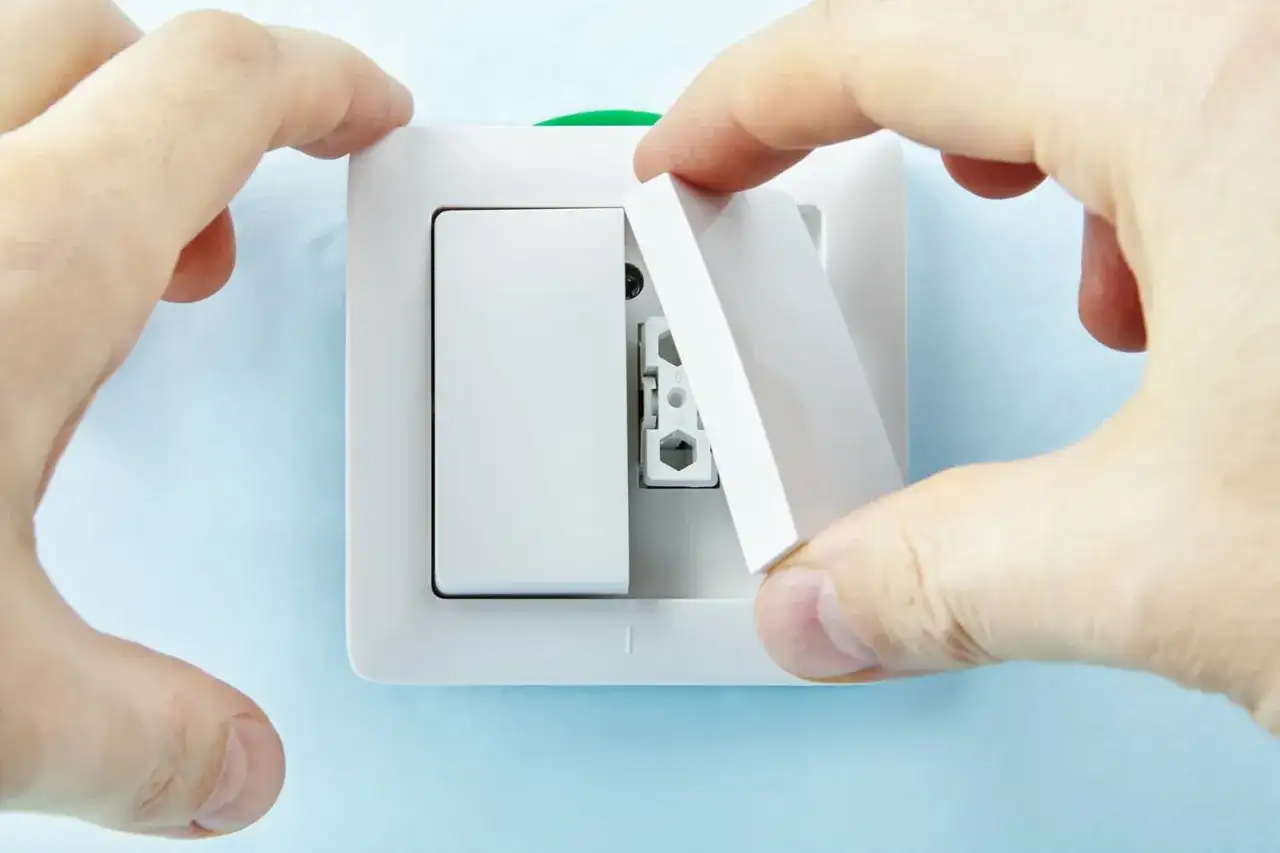

Krok 3: Montaż pierwszego włącznika schodowego – jak podpiąć przewód fazowy?
Zacznij od pierwszego włącznika schodowego. Do jego zacisku wejściowego (zazwyczaj oznaczonego literą "L" lub strzałką wchodzącą) podłącz przewód fazowy (L), który doprowadza zasilanie do obwodu. Ten przewód powinien pochodzić bezpośrednio z puszki instalacyjnej, do której doprowadzony jest prąd. Upewnij się, że połączenie jest solidne i pewne.
Krok 4: Prowadzenie przewodów korespondencyjnych do drugiego włącznika
Teraz czas na przewody korespondencyjne. Z dwóch pozostałych zacisków pierwszego włącznika schodowego (oznaczonych zazwyczaj cyframi "1" i "2" lub strzałkami wychodzącymi) poprowadź dwa przewody do drugiego włącznika schodowego. Te przewody powinny być podłączone do analogicznych zacisków w drugim włączniku. To właśnie one odpowiadają za "przekazywanie" sygnału i umożliwiają przełączanie obwodu między włącznikami. Ich prawidłowe podłączenie jest kluczowe dla działania układu.
Krok 5: Podłączenie drugiego włącznika schodowego i wyprowadzenie zasilania na lampę
Po podłączeniu przewodów korespondencyjnych do drugiego włącznika schodowego, z jego zacisku wejściowego (tego samego typu, co w pierwszym włączniku, czyli "L" lub strzałka wchodząca, ale tym razem to jest zacisk, który "zbiera" sygnał z korespondencji) wyprowadź przewód fazowy, który poprowadzi zasilanie bezpośrednio do oprawy oświetleniowej. Ten przewód będzie nosił fazę, gdy obwód zostanie zamknięty przez któryś z włączników.
Krok 6: Finałowe podłączenie lampy – co zrobić z przewodem neutralnym i ochronnym?
Przewód neutralny (N) oraz ochronny (PE) mają nieco inną ścieżkę. Zazwyczaj prowadzi się je bezpośrednio do lampy, często z pominięciem puszek z włącznikami. Oznacza to, że przewód neutralny (N, niebieski) z instalacji głównej idzie prosto do zacisku neutralnego w lampie, podobnie jak przewód ochronny (PE, żółto-zielony) do zacisku ochronnego lampy. Upewnij się, że wszystkie połączenia są solidne i prawidłowo zaizolowane. W lampie znajdziesz zazwyczaj trzy zaciski: jeden dla fazy (L), jeden dla neutralnego (N) i jeden dla ochronnego (PE). Podłącz przewody zgodnie z ich funkcją.
Schemat to Twój najlepszy przyjaciel: Jak czytać i rozumieć rysunek połączeń?
Nawet najbardziej szczegółowy opis słowny nie zastąpi dobrego schematu graficznego. To właśnie schemat jest kluczem do zrozumienia logiki połączeń i prawidłowego wykonania instalacji. Zachęcam Cię do dokładnej analizy każdego rysunku, który przedstawia układ elektryczny. To jak mapa, która prowadzi Cię przez labirynt przewodów.
Analiza typowego schematu dla dwóch włączników schodowych
Typowy schemat połączeń dla dwóch włączników schodowych przedstawia źródło zasilania (często symbolizowane jako bezpiecznik), dwa włączniki schodowe oraz lampę. Na schemacie wyraźnie zaznaczone są przewody:
- L (Faza): Zazwyczaj linia ciągła, często oznaczona kolorem czerwonym lub brązowym. Doprowadzana jest do zacisku wejściowego pierwszego włącznika.
- N (Neutralny): Linia przerywana lub kropkowana, zazwyczaj niebieska. Prowadzona bezpośrednio do lampy.
- PE (Ochronny): Linia złożona z kresek i kropek, żółto-zielona. Także prowadzona bezpośrednio do lampy.
- Przewody korespondencyjne: Dwie linie łączące zaciski wyjściowe pierwszego włącznika z analogicznymi zaciskami drugiego włącznika. To one są sercem układu schodowego.
Z drugiego włącznika wychodzi przewód fazowy (często oznaczony jako "powrót"), który prowadzi do lampy. Dobry schemat jest czytelny i zawiera wszystkie kluczowe elementy, co pozwala na szybkie zidentyfikowanie każdego połączenia.
Oznaczenia na włącznikach (L, 1, 2) – jak je prawidłowo interpretować?
Większość włączników schodowych posiada na swoich zaciskach wyraźne oznaczenia, które pomagają w prawidłowym podłączeniu przewodów. Oto najczęściej spotykane symbole i ich interpretacja:
- L (lub strzałka wchodząca): Ten zacisk oznacza wejście fazy. Do niego podłączamy przewód fazowy doprowadzający prąd (w pierwszym włączniku) lub przewód fazowy, który będzie prowadził zasilanie do lampy (w drugim włączniku, po przełączeniu).
- 1 i 2 (lub dwie strzałki wychodzące): Te dwa zaciski służą do podłączenia przewodów korespondencyjnych. Nie ma znaczenia, który przewód korespondencyjny podłączysz do "1", a który do "2", ważne jest, aby w drugim włączniku podłączyć je w tej samej konfiguracji (np. przewód z "1" pierwszego włącznika do "1" drugiego włącznika, i tak samo z "2").
Zawsze sprawdzaj instrukcję producenta włącznika, ponieważ oznaczenia mogą się nieznacznie różnić.
A co, jeśli dwa włączniki to za mało? Wprowadzenie do włącznika krzyżowego
Układ z dwoma włącznikami schodowymi jest niezwykle praktyczny, ale co, jeśli potrzebujesz sterować oświetleniem z trzech, czterech, a nawet więcej punktów? Wtedy do gry wkracza włącznik krzyżowy. To rozwiązanie, które rozszerza funkcjonalność instalacji schodowej.
Kiedy potrzebujesz sterowania z 3 lub więcej punktów?
Są sytuacje, w których dwa włączniki schodowe mogą okazać się niewystarczające. Pomyśl o bardzo długich korytarzach w dużych domach, holach z wieloma wejściami, czy otwartych przestrzeniach, gdzie komfort wymaga możliwości włączenia i wyłączenia światła z każdego z kilku punktów dostępu. W takich scenariuszach, aby uniknąć konieczności przebiegania przez całe pomieszczenie, zastosowanie włączników krzyżowych staje się niezbędne.
Jak włącznik krzyżowy zmienia schemat połączeń?
Łącznik krzyżowy to specjalny rodzaj włącznika, który, w przeciwieństwie do włącznika schodowego, posiada cztery zaciski. Jego działanie polega na "przeplataniu" przewodów korespondencyjnych. W praktyce oznacza to, że włącznik krzyżowy jest wpinany w obwód między dwoma skrajnymi włącznikami schodowymi. Schemat wygląda następująco: masz pierwszy włącznik schodowy, następnie jeden lub więcej włączników krzyżowych, a na końcu drugi włącznik schodowy. Przewody korespondencyjne wychodzące z pierwszego włącznika schodowego wchodzą do pierwszego włącznika krzyżowego. Z włącznika krzyżowego wychodzą kolejne dwa przewody korespondencyjne, które mogą iść do kolejnego włącznika krzyżowego lub bezpośrednio do drugiego włącznika schodowego. Według Specpart, łącznik krzyżowy "przeplata" przewody, co pozwala na zmianę stanu obwodu. Dzięki temu, każdy włącznik w tym szeregu (schodowy-krzyżowy-krzyżowy...-schodowy) może niezależnie włączyć lub wyłączyć światło. To eleganckie rozwiązanie dla złożonych systemów oświetleniowych.
Testowanie instalacji i najczęstsze błędy, czyli czego absolutnie unikać
Poświęciłeś czas i wysiłek na prawidłowe podłączenie lampy, więc teraz nadszedł czas na najważniejszy moment – testowanie. To etap, który pozwoli Ci upewnić się, że wszystko działa, jak należy, a przede wszystkim, że instalacja jest bezpieczna.
Jak bezpiecznie sprawdzić, czy wszystko działa poprawnie?
Po zakończeniu wszystkich połączeń i upewnieniu się, że przewody są solidnie zamocowane i zaizolowane, możesz przystąpić do testowania. 1. Włącz zasilanie: Udaj się do rozdzielnicy i włącz bezpiecznik (lub bezpieczniki), które wcześniej wyłączyłeś. 2. Testowanie włączników: Przejdź do pierwszego włącznika schodowego i włącz światło. Następnie przejdź do drugiego włącznika i spróbuj je wyłączyć. Powtórz tę czynność kilkukrotnie, włączając i wyłączając światło z obu włączników. Światło powinno reagować niezależnie na każdy z nich. Jeśli wszystko działa poprawnie, gratulacje! Twoja instalacja jest gotowa do użytku.
Problem: światło nie działa lub włączniki nie reagują – gdzie szukać przyczyny?
Jeśli po włączeniu zasilania światło nie działa lub włączniki nie reagują zgodnie z oczekiwaniami, nie panikuj. To częste zjawisko, a większość problemów ma proste przyczyny. Oto najczęstsze z nich:
- Luźne połączenia przewodów: Sprawdź wszystkie zaciski w włącznikach i w lampie. Upewnij się, że przewody są solidnie zamocowane i nie wysunęły się.
- Nieprawidłowe podłączenie przewodów (np. zamiana fazy z neutralnym): Dokładnie przejrzyj schemat i porównaj go ze swoją instalacją. Upewnij się, że faza, neutralny i ochronny są podłączone do właściwych zacisków.
- Uszkodzony włącznik schodowy: Czasami zdarza się, że nowy włącznik jest wadliwy. Jeśli masz taką możliwość, spróbuj podłączyć inny włącznik.
- Brak zasilania w obwodzie (bezpiecznik wyłączony): Sprawdź, czy na pewno włączyłeś wszystkie bezpieczniki w rozdzielnicy. Czasami zapominamy o jednym z nich.
W przypadku problemów, zawsze ponownie wyłącz zasilanie przed przystąpieniem do jakichkolwiek poprawek.
Przeczytaj również: Przewody elektryczne w ścianach - Jak bezpiecznie wiercić?
Najczęstsze pomyłki przy montażu i jak ich uniknąć
Podsumowując, oto lista najczęstszych błędów, których możesz uniknąć, zachowując ostrożność i precyzję:
- Praca pod napięciem: To błąd numer jeden i najgroźniejszy. Zawsze, ale to zawsze, wyłączaj zasilanie i sprawdzaj brak napięcia próbnikiem.
- Użycie zwykłego włącznika zamiast schodowego: Pamiętaj, że do tej instalacji potrzebujesz dwóch włączników schodowych (trzy zaciski!), a nie jednobiegunowych.
- Błędne podłączenie przewodów korespondencyjnych: Upewnij się, że przewody z zacisków "1" i "2" pierwszego włącznika idą odpowiednio do zacisków "1" i "2" drugiego włącznika.
- Niedokładne połączenia, które mogą prowadzić do iskrzenia: Wszystkie połączenia muszą być solidne i pewne. Luźne przewody mogą prowadzić do przegrzewania, iskrzenia, a nawet pożaru.
Pamiętaj, że precyzja i przestrzeganie zasad bezpieczeństwa to podstawa udanej i trwałej instalacji elektrycznej. Jeśli masz jakiekolwiek wątpliwości, zawsze skonsultuj się z wykwalifikowanym elektrykiem.
