Układ sterowania oświetleniem z trzech miejsc to jedno z tych rozwiązań, które naprawdę poprawiają wygodę codziennego użytkowania domu. Dobrze zaplanowany schemat 3-punktowy pozwala włączać i wyłączać światło bez cofania się do poprzedniego punktu, a przy tym nie wymaga skomplikowanej automatyki. Poniżej pokazuję, jak działa taki układ, jak go poprawnie podłączyć i jakie błędy najczęściej psują cały montaż.
Najważniejsze rzeczy do zapamiętania przed montażem układu trzech punktów
- Do sterowania jedną lampą z trzech miejsc potrzebujesz dwóch łączników schodowych i jednego łącznika krzyżowego.
- W klasycznej instalacji faza trafia do pierwszego łącznika schodowego, a do oprawy wraca z ostatniego; neutralny i ochronny prowadzi się bezpośrednio do lampy.
- Między łącznikami biegną przewody korespondencyjne, które przenoszą sygnał między punktami sterowania.
- Taki układ sprawdza się szczególnie w korytarzach, na klatkach schodowych i w większych sypialniach.
- Najczęstsze problemy wynikają z pomylenia zacisków, użycia niewłaściwych żył i zbyt ciasnej puszki instalacyjnej.
Jak działa układ z trzema punktami sterowania
Najprościej mówiąc, to nadal jeden obwód oświetleniowy, tylko sterowany z trzech miejsc. Potocznie mówi się o „wyłączniku schodowym”, ale w praktyce fachowo chodzi o łączniki schodowe na końcach i łącznik krzyżowy pośrodku. To właśnie ten środkowy element rozszerza zwykły układ schodowy z dwóch punktów do trzech.
W praktyce taki układ jest wygodny tam, gdzie wchodzisz do pomieszczenia z różnych stron albo chcesz mieć pełną kontrolę nad światłem na dłuższym odcinku komunikacyjnym. Korytarz, schody, przejście między garażem a domem, duża sypialnia z wejściem przy drzwiach i przy łóżku to najczęstsze przykłady. Z punktu widzenia użytkownika najważniejsze jest to, że kolejność przełączania nie ma znaczenia - światło można włączyć lub wyłączyć z dowolnego miejsca.
| Wariant sterowania | Osprzęt | Gdzie ma sens | Co warto wiedzieć |
|---|---|---|---|
| 2 punkty | 2 łączniki schodowe | Krótkie przejście, mały korytarz, schody | Najprostszy układ, bez łącznika krzyżowego |
| 3 punkty | 2 łączniki schodowe + 1 krzyżowy | Dłuższy korytarz, schody z półpiętrem, duża sypialnia | To najczęstszy schemat, którego szukają osoby planujące montaż |
| 4 i więcej punktów | 2 łączniki schodowe + kolejne krzyżowe | Wielopoziomowe ciągi komunikacyjne | Każdy dodatkowy punkt zwykle wymaga kolejnego łącznika krzyżowego |
Jeśli zapamiętasz tylko jedną rzecz, niech to będzie ta: krzyżowy montuje się między dwoma schodowymi, nigdy na końcu układu. To prowadzi nas prosto do samego schematu połączeń.

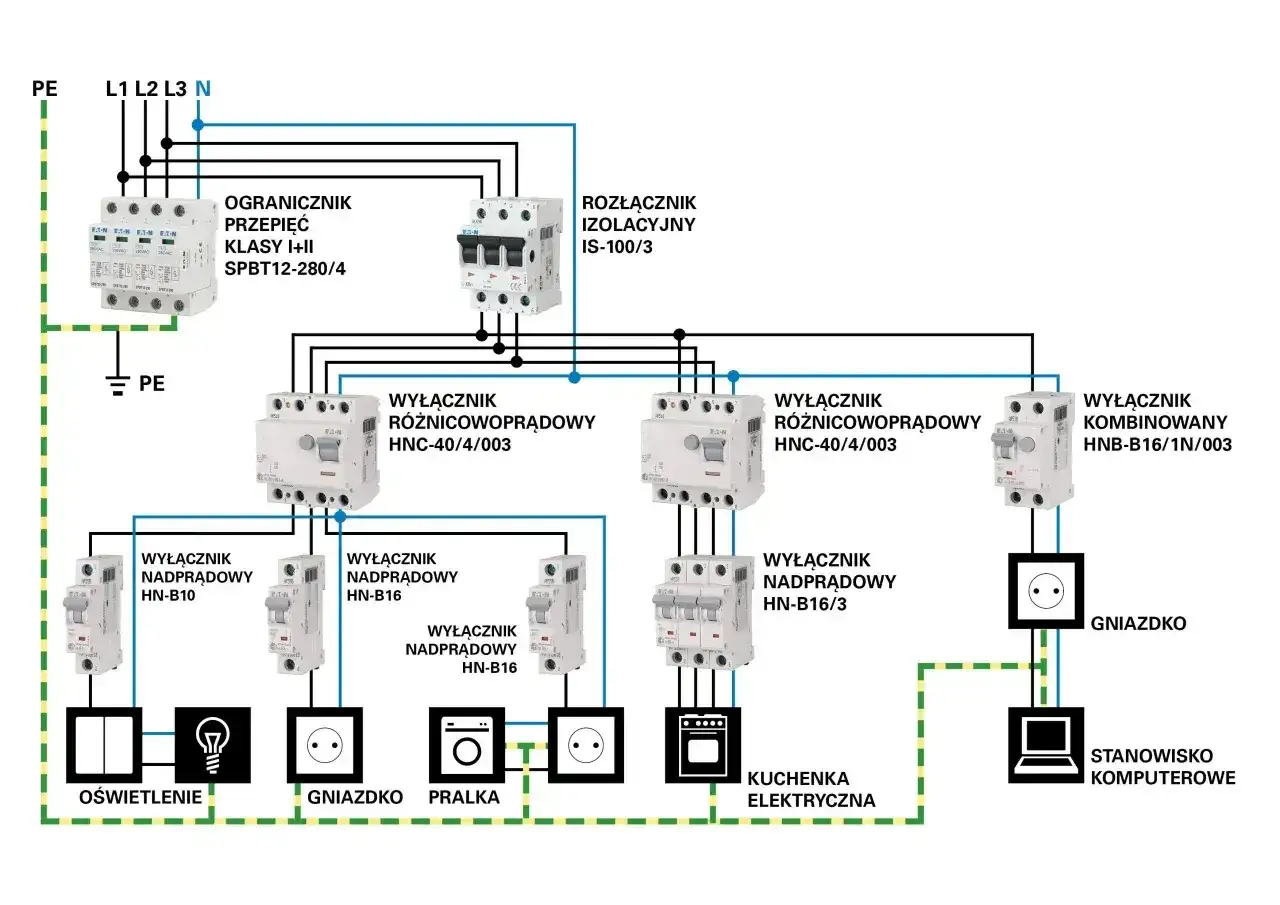

Jak wygląda schemat połączeń krok po kroku
W klasycznej instalacji faza wchodzi do pierwszego łącznika schodowego. Z niego wychodzą dwa przewody korespondencyjne do łącznika krzyżowego, a z krzyżowego dwa kolejne wracają do drugiego łącznika schodowego. Dopiero z ostatniego łącznika schodowego przewód idzie do lampy jako przewód fazowy sterowany.
Neutralny i ochronny nie przechodzą przez łączniki. N i PE prowadzi się bezpośrednio do oprawy, bo same łączniki służą do przełączania fazy. To bardzo ważne, bo właśnie tu początkujący najczęściej popełniają błąd i próbują „przeprowadzić wszystko przez wyłącznik”. W praktyce nie daje to żadnej korzyści, a komplikuje instalację.
Rola poszczególnych elementów
| Element | Rola w układzie | Na co uważać |
|---|---|---|
| Pierwszy łącznik schodowy | Przyjmuje fazę z zasilania i przekazuje ją dalej | Musi trafić na zacisk wspólny, zwykle oznaczony jako L |
| Łącznik krzyżowy | Przełącza pary przewodów korespondencyjnych | Ma cztery zaciski, więc łatwo pomylić wejście z wyjściem, jeśli nie patrzysz na schemat producenta |
| Drugi łącznik schodowy | Przekazuje sygnał dalej do lampy | To z niego wychodzi przewód sterujący oprawą |
| Oprawa oświetleniowa | Odbiera fazę sterowaną, neutralny i ochronny | Należy sprawdzić zgodność z rodzajem źródła światła, zwłaszcza przy LED |
W nowoczesnym osprzęcie oznaczenia mogą być różne: L, symbole strzałek, czasem numery zacisków. Dlatego nie opieram się wyłącznie na wyglądzie mechanizmu. Zawsze sprawdzam schemat nadrukowany na obudowie albo dołączony przez producenta, bo to eliminuje przypadkowe błędy przy podłączaniu. Z takim porządkiem w głowie dużo łatwiej przejść do przygotowania samego montażu.
Co przygotować przed montażem
Zanim zaczniesz skręcać przewody, sprawdź, czy masz wszystko, co potrzebne do bezpiecznej i logicznej instalacji. W takich układach problemem rzadko jest sam osprzęt, częściej okazuje się nim brak miejsca w puszce albo zbyt mała liczba żył doprowadzonych między punktami sterowania.
Przeczytaj również: Przewiercony kabel? Łączenie w ścianie bez puszki - bezpiecznie
Narzędzia i osprzęt
- 2 łączniki schodowe.
- 1 łącznik krzyżowy.
- Puszki instalacyjne o odpowiedniej głębokości, najlepiej z zapasem miejsca.
- Przewody dobrane do projektu instalacji i liczby żył potrzebnych między puszkami.
- Próbnik napięcia albo multimetr do sprawdzenia, czy obwód jest rzeczywiście odłączony.
- Śrubokręt izolowany, ściągacz izolacji, obcinak i złączki, jeśli są przewidziane w projekcie.
Jeżeli instalacja jest dopiero planowana, zwykle od razu przewiduję więcej miejsca niż absolutne minimum. Głębsza puszka i czytelne oznaczenie przewodów potrafią oszczędzić dużo czasu przy serwisie. W układach 3-punktowych to szczególnie ważne, bo w jednej puszce zbiera się więcej żył niż przy zwykłym pojedynczym łączniku.
W praktyce dobrze jest też od razu ustalić, które żyły będą korespondencyjne, a które służą do zasilania i lampy. Nie chodzi o sztuczną porządkowość, tylko o to, żeby po kilku miesiącach dało się jeszcze zrozumieć własny montaż. Gdy osprzęt i przewody są przygotowane, można przejść do samej kolejności podłączeń.
Montaż krok po kroku bez zgadywania
Poniżej opisuję logikę montażu, a nie zastępstwo dla instrukcji konkretnego producenta. W osprzęcie różnych firm szczegóły mogą się różnić, ale zasada działania układu pozostaje taka sama. Przy pracach elektrycznych zasilanie musi być odłączone, a po wyłączeniu zabezpieczeń warto jeszcze sprawdzić brak napięcia miernikiem.
- Wyłącz odpowiedni obwód w rozdzielnicy i upewnij się, że w przewodach nie ma napięcia.
- Wyznacz miejsce pierwszego łącznika schodowego, łącznika krzyżowego i drugiego łącznika schodowego.
- Doprowadź fazę do pierwszego łącznika schodowego na zacisk wspólny.
- Połącz dwa przewody korespondencyjne z pierwszego schodowego do wejścia łącznika krzyżowego.
- Z wyjścia łącznika krzyżowego wyprowadź kolejne dwa przewody korespondencyjne do drugiego łącznika schodowego.
- Z zacisku wspólnego drugiego łącznika schodowego wyprowadź przewód do lampy.
- Przewód neutralny i ochronny poprowadź bezpośrednio do oprawy oświetleniowej.
- Ułóż przewody w puszkach tak, żeby nie były napięte i nie blokowały mechanizmu łącznika.
- Po skręceniu osprzętu załóż ramki, włącz zasilanie i sprawdź działanie światła z każdego punktu.
Jeśli układ działa odwrotnie niż powinien, nie kombinuję z przypadkowym przepinaniem wszystkiego naraz. Najpierw sprawdzam zacisk wspólny pierwszego i drugiego łącznika schodowego, potem ciągłość przewodów korespondencyjnych, a na końcu samo zasilanie oprawy. To zwykle najszybsza droga do wykrycia błędu.
Po uruchomieniu instalacji warto przejść kolejno przez wszystkie kombinacje włączania i wyłączania. Dzięki temu od razu wychodzą usterki, które później potrafią długo się ukrywać, zwłaszcza przy kilku identycznych mechanizmach w jednym korytarzu.
Najczęstsze błędy, które psują cały układ
W schematach schodowo-krzyżowych mała pomyłka często wywołuje duży efekt: światło działa tylko z dwóch punktów, reaguje odwrotnie niż trzeba albo przestaje działać po zamknięciu ramki. Z mojego doświadczenia wynika, że większość problemów wynika nie z samego osprzętu, tylko z błędów montażowych.
- Pomylenie łącznika schodowego z krzyżowym - schodowy ma trzy zaciski, krzyżowy cztery. To nie są zamienne elementy.
- Podłączenie neutralnego przez łącznik - w klasycznym układzie N powinien iść prosto do lampy.
- Użycie przewodu ochronnego jako roboczego - to błąd nie tylko techniczny, ale i bezpieczeństwa.
- Brak oznaczenia żył - po kilku dniach trudno odtworzyć, która żyła była korespondencyjna, a która zasilająca.
- Zbyt płytka puszka - przy kilku przewodach i złączkach mechanizm nie mieści się swobodnie i zaczyna się wyginać.
- Pomijanie testu po montażu - instalacja może działać „prawie dobrze”, a problem ujawnia się dopiero po zamknięciu osprzętu.
Jeżeli instalacja jest stara, warto też sprawdzić stan żył i izolacji. Wymiana osprzętu bez kontroli przewodów bywa pozorną oszczędnością, bo stary, kruchy przewód potrafi zrujnować cały efekt po pierwszym skręceniu w puszce.
Kiedy lepiej wybrać inne rozwiązanie
Klasyczny układ schodowo-krzyżowy jest bardzo dobry, ale nie jest odpowiedzią na każdy scenariusz. Gdy punktów sterowania ma być więcej niż trzy, można dołożyć kolejne łączniki krzyżowe. Jeśli jednak chcesz sterować światłem z wielu miejsc, bez kucia i bez rozbudowy okablowania, coraz częściej lepiej sprawdza się rozwiązanie przekaźnikowe albo smart.
| Rozwiązanie | Największa zaleta | Największe ograniczenie |
|---|---|---|
| Układ schodowo-krzyżowy | Prosty, znany i niezawodny | Wymaga odpowiedniego okablowania i więcej miejsca w puszkach |
| Przekaźnik impulsowy lub inteligentny moduł | Łatwiej rozbudować sterowanie o kolejne punkty | Większa zależność od elektroniki i projektu instalacji |
| Sterowanie bezprzewodowe | Najmniej prac budowlanych przy modernizacji | Wymaga kompatybilnych urządzeń i zasilania modułów |
W nowych wnętrzach coraz częściej patrzę na to przez pryzmat całej instalacji, a nie jednego łącznika. Jeżeli planujesz później dołożyć automatykę, czujniki ruchu albo sterowanie strefowe, od razu przewiduję większy zapas przewodów i miejsce na moduły. To zwykle bardziej opłaca się niż ponowne otwieranie ścian po roku czy dwóch.
Klasyczny układ nadal ma sens tam, gdzie liczy się prostota i przewidywalność. Jeśli jednak instalacja ma być częścią szerszego systemu oświetlenia, dobrze jest porównać oba podejścia zanim zamkniesz puszki i zrobisz wykończenie.
Co zaplanować od razu, żeby później nie poprawiać instalacji
Przy takim montażu najwięcej zyskuje się nie na samym łączeniu przewodów, ale na dobrym planie. Jeśli od początku przewidzisz odpowiednią liczbę żył, głębsze puszki i jasne oznaczenie zacisków, układ będzie działał stabilnie i bez nerwowego szukania błędu po wykończeniu ścian. To szczególnie ważne w nowoczesnych wnętrzach, gdzie osprzęt ma być nie tylko funkcjonalny, ale też estetycznie schowany.
Najkrótsza wersja praktycznej odpowiedzi brzmi więc tak: do sterowania jedną lampą z trzech miejsc potrzebujesz dwóch łączników schodowych, jednego krzyżowego i poprawnie poprowadzonych przewodów korespondencyjnych. Jeśli uwzględnisz to już na etapie projektu, montaż jest prosty, a codzienne korzystanie ze światła naprawdę wygodne. W instalacjach oświetleniowych to właśnie porządny plan robi większą różnicę niż sam osprzęt.
