4 kable z sufitu, 2 w lampie? Podłącz bezpiecznie krok po kroku

Wiele osób staje przed wyzwaniem podłączenia nowej lampy, gdy z sufitu wystają cztery kable, a samo urządzenie ma ich zaledwie dwa. To dość powszechny scenariusz, który na pierwszy rzut oka może wydawać się skomplikowany, ale z odpowiednią wiedzą i zachowaniem zasad bezpieczeństwa, jest w pełni wykonalny. Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, dlaczego taka sytuacja ma miejsce i jak bezpiecznie oraz prawidłowo podłączyć oświetlenie, dbając o swoje bezpieczeństwo i funkcjonalność instalacji.

Dlaczego z sufitu wystają 4 kable, a Twoja nowa lampa ma tylko 2?

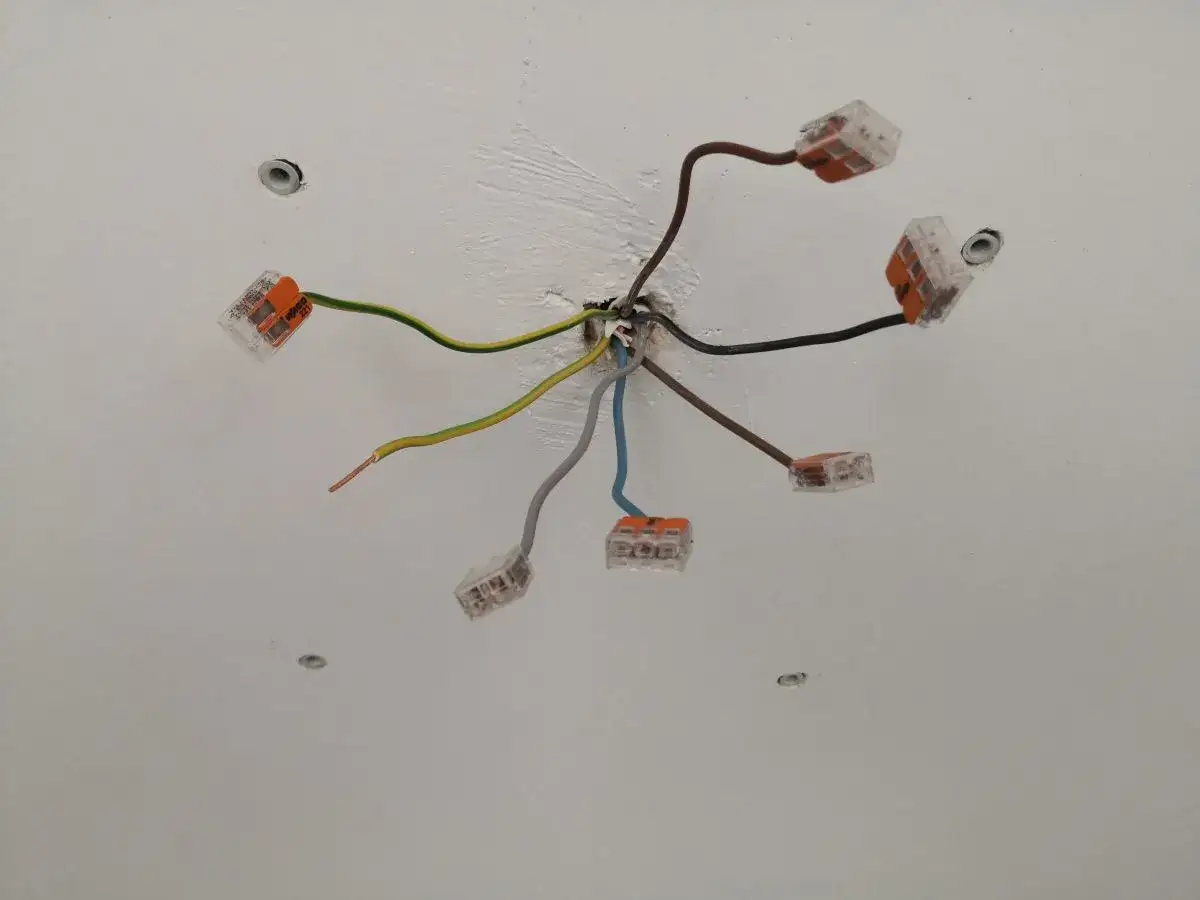

Zastanawiałeś się kiedyś, dlaczego po zdjęciu starej lampy z sufitu, zamiast spodziewanych trzech, widzisz cztery przewody? To bardzo typowy scenariusz w polskim budownictwie, który wcale nie świadczy o błędzie w instalacji, a wręcz przeciwnie – o jej przemyślanym przygotowaniu na przyszłość. Najczęściej taka konfiguracja jest przygotowana pod podwójny włącznik światła, potocznie nazywany "świecznikowym". Z kolei Twoja nowa lampa, posiadająca tylko dwa przewody, to najczęściej urządzenie w II klasie ochronności, co oznacza, że nie wymaga podłączenia uziemienia.

Tajemnica poczwórnego okablowania – co to oznacza dla Ciebie?

Cztery przewody wystające z sufitu to zazwyczaj konkretny zestaw, który ma swoje ustalone funkcje. Mamy tu do czynienia z dwoma przewodami fazowymi (L1, L2), jednym przewodem neutralnym (N) i jednym przewodem ochronnym (PE). Przewody fazowe (L) to te, przez które płynie prąd "pod napięciem", dostarczając energię do urządzenia. Przewód neutralny (N) służy jako "powrót" dla prądu, zamykając obwód elektryczny. Natomiast przewód ochronny (PE), często nazywany uziemieniem, ma kluczowe znaczenie dla bezpieczeństwa – jego zadaniem jest odprowadzenie prądu w przypadku awarii, np. przebicia izolacji, chroniąc użytkownika przed porażeniem. Twoja lampa z dwoma przewodami potrzebuje do działania jedynie przewodu fazowego (L) i neutralnego (N), co wyjaśnia, dlaczego dwa pozostałe przewody z sufitu pozostaną nieużywane.

Instalacja pod podwójny włącznik: standard, z którym warto się zapoznać

Obecność dwóch przewodów fazowych (L1, L2) jest bezpośrednio związana z możliwością podłączenia podwójnego włącznika. Taki włącznik, zwany świecznikowym, pozwala na niezależne sterowanie dwoma sekcjami oświetlenia, na przykład w dużym żyrandolu, gdzie możesz włączyć tylko część żarówek lub wszystkie naraz. W przypadku, gdy podłączasz prostą lampę z dwoma przewodami, która nie ma podziału na sekcje, jeden z przewodów fazowych z sufitu po prostu pozostanie nieużywany. To jest całkowicie normalne i nie świadczy o żadnym problemie z instalacją, o ile zostanie odpowiednio zabezpieczony.

Zanim zaczniesz: absolutne podstawy bezpieczeństwa przy pracach z prądem

Praca z elektrycznością zawsze wymaga ostrożności i szacunku. Bezpieczeństwo jest absolutnym priorytetem, dlatego zanim cokolwiek podłączysz, musisz zadbać o swoją ochronę. Nie obawiaj się jednak – stosując się do kilku prostych zasad i instrukcji, możesz bezpiecznie wykonać to zadanie samodzielnie.

Krok 1: Wyłącz zasilanie! Gdzie szukać bezpieczników i jak to zrobić poprawnie?

To absolutna podstawa. Zanim dotkniesz jakiegokolwiek przewodu, musisz mieć pewność, że w instalacji nie ma prądu. Udaj się do skrzynki rozdzielczej, czyli tablicy bezpiecznikowej, która zazwyczaj znajduje się w przedpokoju, piwnicy lub na klatce schodowej. Zidentyfikuj bezpiecznik odpowiedzialny za obwód oświetleniowy w pomieszczeniu, w którym pracujesz. Jeśli nie jesteś pewien, który to bezpiecznik, najbezpieczniej jest wyłączyć główny wyłącznik prądu dla całego mieszkania lub domu. Pamiętaj, że wyłączenie tylko włącznika światła na ścianie nie wystarczy – prąd nadal może płynąć do przewodów w suficie.

Krok 2: Sprawdź, czy na pewno nie ma napięcia – Twój najważniejszy przyjaciel, próbnik

Nawet po wyłączeniu bezpieczników, zawsze musisz zweryfikować brak napięcia. To kluczowy krok, którego nie wolno pomijać. Użyj próbnika napięcia – może to być prosty próbnik neonowy (tzw. "śrubokręt z diodą") lub bardziej zaawansowany próbnik cyfrowy. Dotknij końcówką próbnika każdy z czterech przewodów wystających z sufitu. Jeśli próbnik nie zaświeci się (lub nie wskaże napięcia w przypadku próbnika cyfrowego), oznacza to, że przewód jest bezpieczny. Sprawdź każdy przewód osobno, aby upewnić się, że żaden nie jest pod napięciem. To Twoja ostatnia linia obrony przed porażeniem prądem.

Narzędzia, które musisz mieć pod ręką, aby praca poszła gładko i bezpiecznie

Przygotowanie odpowiednich narzędzi to połowa sukcesu. Oto lista niezbędnych przedmiotów, które ułatwią Ci pracę i zapewnią bezpieczeństwo:

• Próbnik napięcia: Niezbędny do weryfikacji braku prądu.
• Śrubokręty: Płaski i krzyżakowy, odpowiednie do zacisków w lampie i kostkach.
• Szczypce do ściągania izolacji: Umożliwią precyzyjne usunięcie izolacji z końcówek przewodów.
• Kostki instalacyjne (złączki WAGO lub listwy zaciskowe): Służą do bezpiecznego łączenia i izolowania przewodów.
• Taśma izolacyjna: Dodatkowe zabezpieczenie dla nieużywanych przewodów.

Rozszyfruj kolory kabli: klucz do poprawnego podłączenia

Zrozumienie kolorystyki przewodów elektrycznych jest fundamentalne dla bezpiecznego i poprawnego podłączenia. W Polsce obowiązują standardy, które ułatwiają identyfikację funkcji każdego kabla. Znając je, będziesz w stanie bezbłędnie rozpoznać, który przewód jest który.

Brązowy i czarny – co oznaczają dwa kable fazowe (L1, L2)?

Przewody w kolorze brązowym i czarnym (czasem również szarym lub innym ciemnym) to przewody fazowe, oznaczane jako L (Line). To właśnie przez nie płynie prąd "pod napięciem", dostarczając energię do lampy. W instalacji z czterema kablami obecność dwóch przewodów fazowych (L1 i L2) jest wyraźnym sygnałem, że instalacja jest przygotowana pod podwójny włącznik. Każdy z tych przewodów może zasilać inną sekcję oświetlenia. Do podłączenia lampy z dwoma przewodami będziesz potrzebować tylko jednego z nich.

Niebieski – rola przewodu neutralnego (N) w Twojej lampie

Przewód w kolorze niebieskim to przewód neutralny, oznaczany jako N (Neutral). Jego funkcja polega na "powrocie" prądu do sieci, zamykając obwód elektryczny. Jest on niezbędny do prawidłowego działania każdej lampy, ponieważ to właśnie między fazą a neutralnym powstaje różnica potencjałów, która napędza przepływ prądu. Bez przewodu neutralnego lampa po prostu nie zaświeci.

Żółto-zielony – dlaczego przewód ochronny (PE) jest ważny, nawet gdy go nie używasz?

Przewód w kolorze żółto-zielonym to przewód ochronny, oznaczany jako PE (Protective Earth). Potocznie nazywamy go uziemieniem. Jego rola jest krytyczna dla bezpieczeństwa użytkownika. W przypadku awarii urządzenia, np. przebicia izolacji, przewód ochronny odprowadza niebezpieczny prąd do ziemi, zapobiegając porażeniu. Chociaż Twoja lampa II klasy ochronności nie wymaga jego podłączenia (ponieważ ma podwójną izolację), zawsze musi być on obecny w instalacji i bezwzględnie odpowiednio zabezpieczony. Nigdy nie wolno go usuwać ani używać do innych celów.

Podłączamy lampę krok po kroku: prosta instrukcja dla instalacji 4-żyłowej

Mając już za sobą wszystkie przygotowania i zasady bezpieczeństwa, możemy przejść do właściwego podłączania lampy. Pamiętaj, aby wykonywać każdy krok z rozwagą i precyzją.

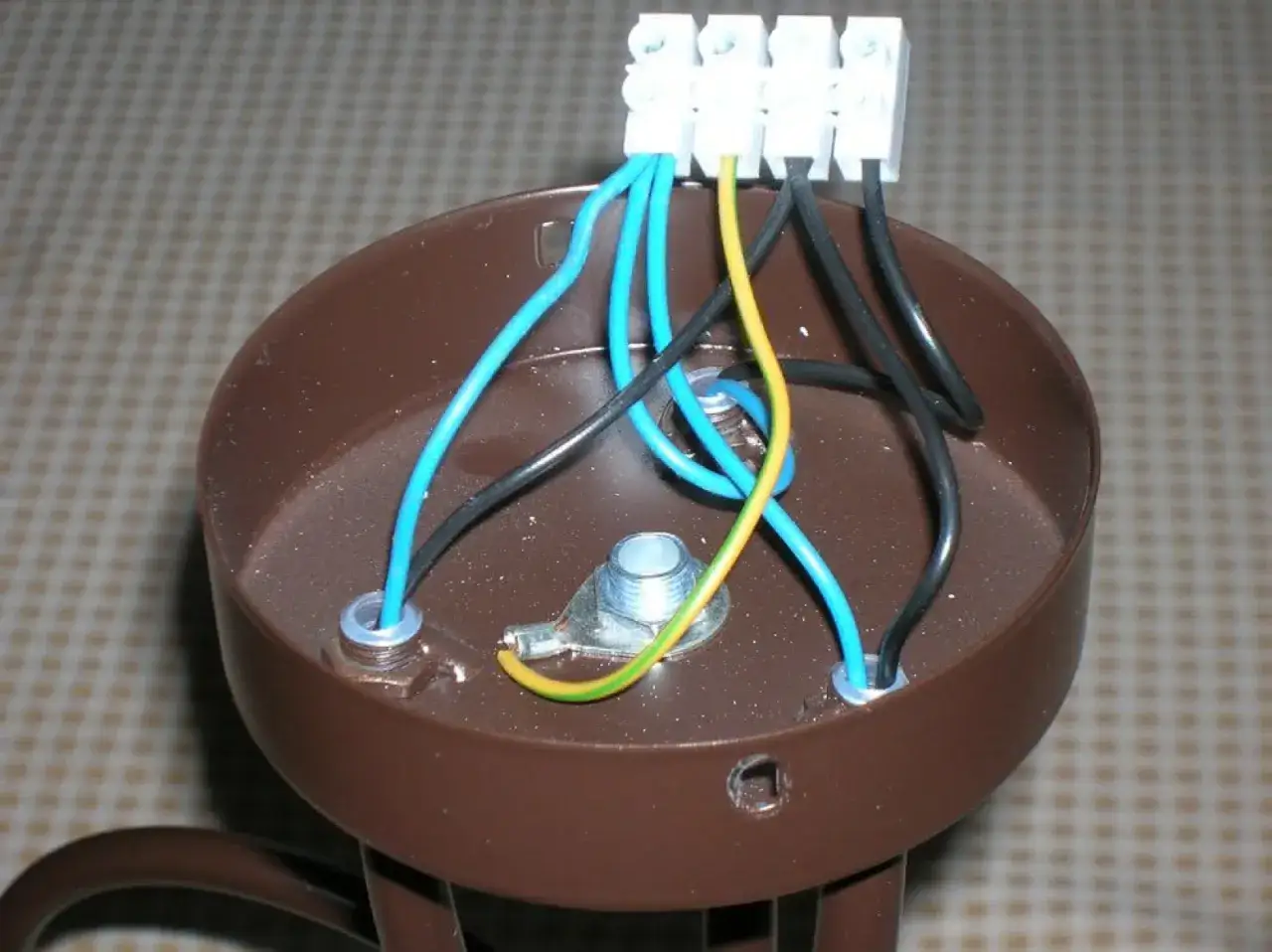

1. Identyfikacja przewodów w suficie i w lampie – co do czego pasuje?

   Po upewnieniu się, że zasilanie jest wyłączone i sprawdziłeś brak napięcia próbnikiem, dokładnie zidentyfikuj kolory przewodów wychodzących z sufitu. Powinieneś mieć dwa przewody fazowe (L1, L2 – np. brązowy i czarny), jeden neutralny (N – niebieski) oraz jeden ochronny (PE – żółto-zielony). Następnie spójrz na lampę. Lampa II klasy ochronności będzie miała dwa zaciski, zazwyczaj oznaczone jako "L" i "N". Wskazówka: lampa II klasy ochronności często nie ma zacisku na przewód PE, co jest normalne i zgodne z jej konstrukcją.

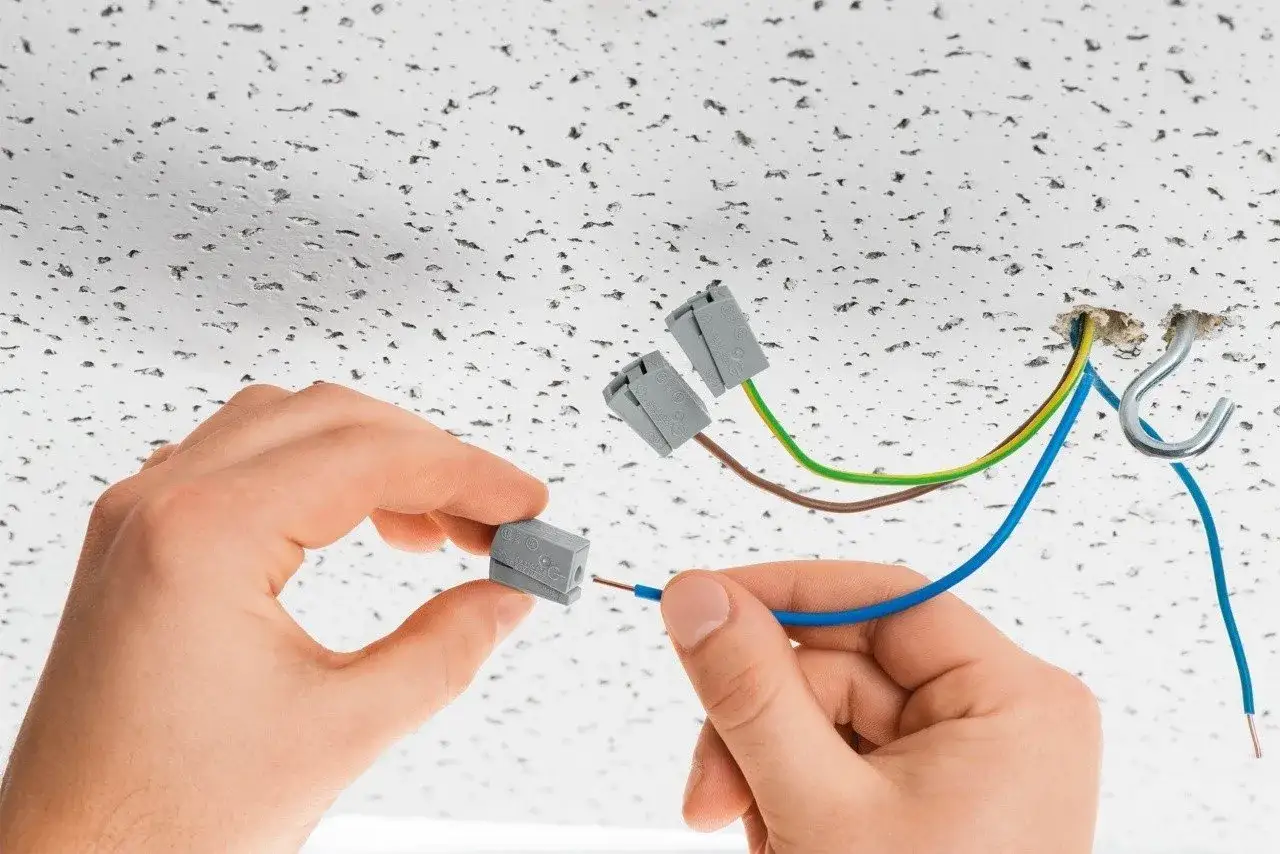

2. Łączenie przewodów roboczych: podłączanie kabla niebieskiego (N) i jednego fazowego (L)

   Teraz czas na właściwe połączenia. Podłącz niebieski przewód (N) z sufitu do zacisku oznaczonego "N" w lampie. Następnie wybierz jeden z przewodów fazowych z sufitu (np. brązowy lub czarny) i podłącz go do zacisku oznaczonego "L" w lampie. Upewnij się, że połączenia są pewne i stabilne. Przewody powinny być odpowiednio odizolowane (około 1 cm) i mocno osadzone w zaciskach, aby uniknąć luzów, które mogłyby prowadzić do iskrzenia lub przegrzewania.

3. Co zrobić z pozostałymi dwoma kablami? Kluczowe zasady izolacji

   To niezwykle ważny etap. Pozostałe dwa przewody – drugi przewód fazowy (np. czarny, jeśli użyto brązowego) oraz żółto-zielony przewód ochronny (PE) – muszą być bezwzględnie i bezpiecznie zaizolowane. Nie wolno ich pozostawiać nieosłoniętych! Jak podaje eplafoniera.pl, kluczowe jest użycie do tego celu kostek instalacyjnych (np. złączek WAGO) lub solidne owinięcie końcówek taśmą izolacyjną. Wyjaśnijmy sobie jasno: jest to kluczowe dla zapobiegania zwarciom, porażeniom i zapewnienia bezpieczeństwa całej instalacji. Niewykorzystanie przewodu ochronnego (PE) jest dopuszczalne tylko w przypadku lamp w II klasie ochronności, a niewykorzystany drugi przewód fazowy po prostu pozostaje nieaktywny, czekając na ewentualne przyszłe wykorzystanie, np. do innej lampy z podziałem na sekcje.

Najczęstsze błędy i jak ich unikać – czyli czego absolutnie nie robić

Nawet przy najlepszych chęciach, łatwo o błędy, zwłaszcza gdy brakuje doświadczenia. Poniżej przedstawiam najczęstsze pomyłki popełniane podczas podłączania lamp i wyjaśniam, jak ich unikać, aby zapewnić bezpieczeństwo i prawidłowe działanie instalacji.

Błąd nr 1: Podłączanie "na czuja" bez sprawdzenia napięcia

Największym i najbardziej niebezpiecznym błędem jest podłączanie przewodów bez wcześniejszego, dokładnego sprawdzenia braku napięcia. Pamiętaj, że wyłączenie bezpieczników to pierwszy krok, ale prawdziwą pewność daje dopiero użycie próbnika napięcia na każdym przewodzie. Ryzykujesz porażeniem prądem, które może mieć tragiczne konsekwencje. Zawsze traktuj każdy przewód jako potencjalnie pod napięciem, dopóki nie udowodnisz inaczej.

Błąd nr 2: Pozostawianie nieużywanych kabli bez izolacji – ryzyko zwarcia

Pozostawienie niezaizolowanych końcówek przewodów, szczególnie fazowych, to proszenie się o kłopoty. Taki przewód może przypadkowo dotknąć innego przewodu, metalowej części lampy lub nawet osoby, prowadząc do zwarcia, porażenia prądem, a w skrajnych przypadkach – pożaru. Zawsze, bez wyjątku, użyj kostek instalacyjnych lub taśmy izolacyjnej, aby zabezpieczyć każdy nieużywany przewód. To małe działanie, które ratuje życie i mienie.

Błąd nr 3: Używanie przewodu ochronnego (żółto-zielonego) jako fazowego lub neutralnego

To błąd, który może mieć katastrofalne skutki dla bezpieczeństwa. Przewód ochronny (żółto-zielony) ma tylko jedno przeznaczenie: zapewniać ochronę przeciwporażeniową. Użycie go jako przewodu fazowego lub neutralnego to poważne naruszenie zasad bezpieczeństwa. W przypadku awarii urządzenia, zamiast chronić, przewód ten stanie się źródłem zagrożenia, prowadząc do braku ochrony przeciwporażeniowej i potencjalnego zagrożenia życia. Zawsze przestrzegaj standardowej kolorystyki i przeznaczenia przewodów.

Wszystko podłączone? Czas na wielki finał – testowanie i ostateczny montaż

Gratuluję! Najtrudniejsze za Tobą. Teraz przyszedł czas na ostatnie kroki, które pozwolą Ci cieszyć się nowym oświetleniem w pełni bezpieczny i estetyczny sposób.

Bezpieczne włączenie zasilania i testowanie działania lampy

Po upewnieniu się, że wszystkie połączenia są pewne, a nieużywane przewody starannie zaizolowane, możesz bezpiecznie włączyć zasilanie. Udaj się do skrzynki rozdzielczej i włącz bezpiecznik dla obwodu oświetleniowego (lub główny wyłącznik, jeśli go wyłączyłeś). Następnie wróć do pomieszczenia i włącz włącznik światła na ścianie. Lampa powinna zaświecić. Jeśli lampa nie świeci, nie panikuj. Wyłącz zasilanie ponownie, sprawdź wszystkie połączenia, upewnij się, że żarówka jest sprawna i dobrze wkręcona, a następnie spróbuj ponownie. Czasem wystarczy drobna korekta.

Przeczytaj również: Schemat podłączenia świetlówek 2x18W - dławik czy elektronika?

Jak estetycznie ukryć kostkę i przewody w osłonie lampy?

Ostatnim etapem jest estetyczne i bezpieczne ukrycie wszystkich przewodów i kostek instalacyjnych. Starannie ułóż je w puszce sufitowej lub w obudowie lampy. Upewnij się, że nic nie jest ściśnięte ani zgniecione, co mogłoby uszkodzić izolację przewodów. Przewody powinny mieć wystarczająco dużo miejsca, aby uniknąć naprężeń. Po ułożeniu przewodów, zamocuj lampę do sufitu zgodnie z instrukcją producenta. Dobrze wykonana praca to nie tylko działająca lampa, ale także estetyczny wygląd i przede wszystkim – pełne bezpieczeństwo.
