Gdy dobieram oprawę oświetleniową do konkretnego pomieszczenia, samo napięcie i moc żarówki nie wystarczą. Oznaczenie IP21 mówi, przed jakimi ciałami stałymi i wodą chroni obudowa, dlatego w tym artykule wyjaśniam znaczenie obu cyfr, pokazuję typowe zastosowania oraz podpowiadam, kiedy lepiej wybrać wyższy stopień ochrony.
IP21 chroni przed palcem i pionowo spadającymi kroplami wody
- Pierwsza cyfra 2 oznacza ochronę przed dostępem palca do części niebezpiecznych oraz przed ciałami stałymi o średnicy co najmniej 12,5 mm.
- Druga cyfra 1 zapewnia ochronę przed pionowo spadającymi kroplami wody.
- To stopień odpowiedni głównie do suchych pomieszczeń wewnętrznych.
- IP21 nie chroni przed rozbryzgami, deszczem ani strumieniem wody.
- Oznaczenie IP nie jest tym samym co klasa ochronności elektrycznej I, II lub III.
Co oznacza oznaczenie IP21

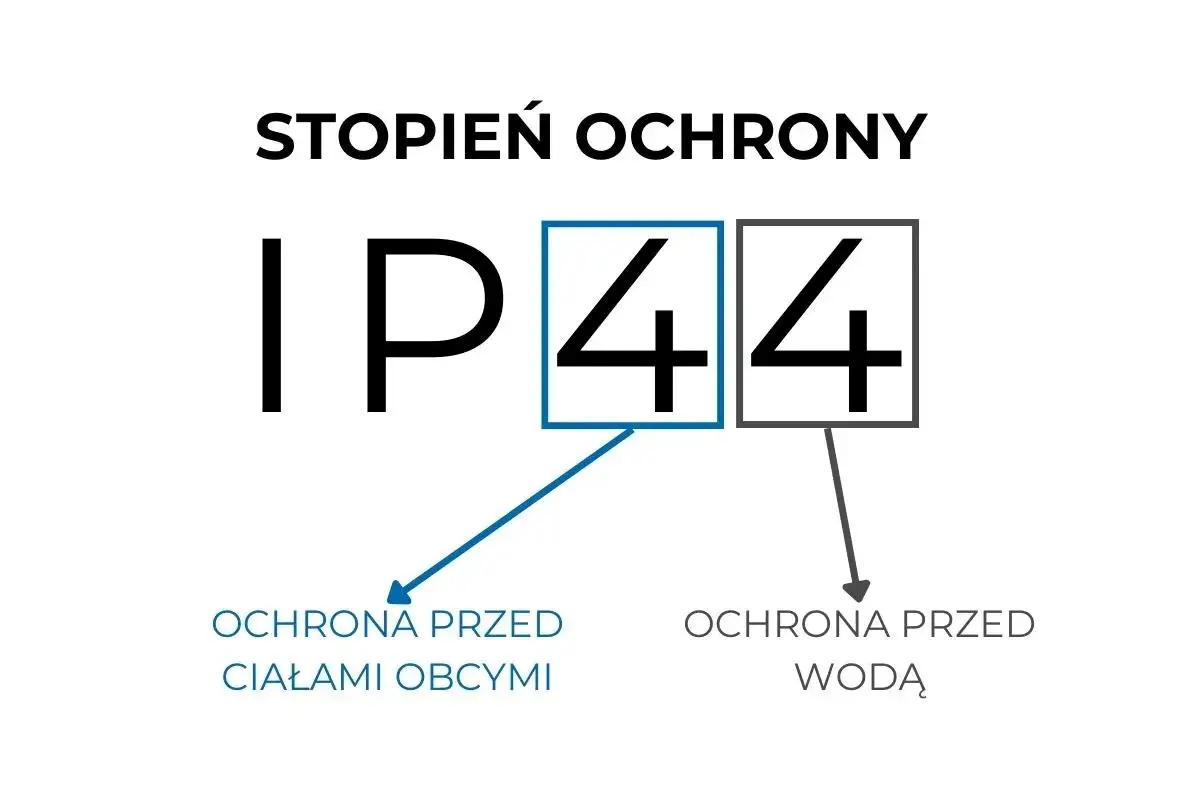

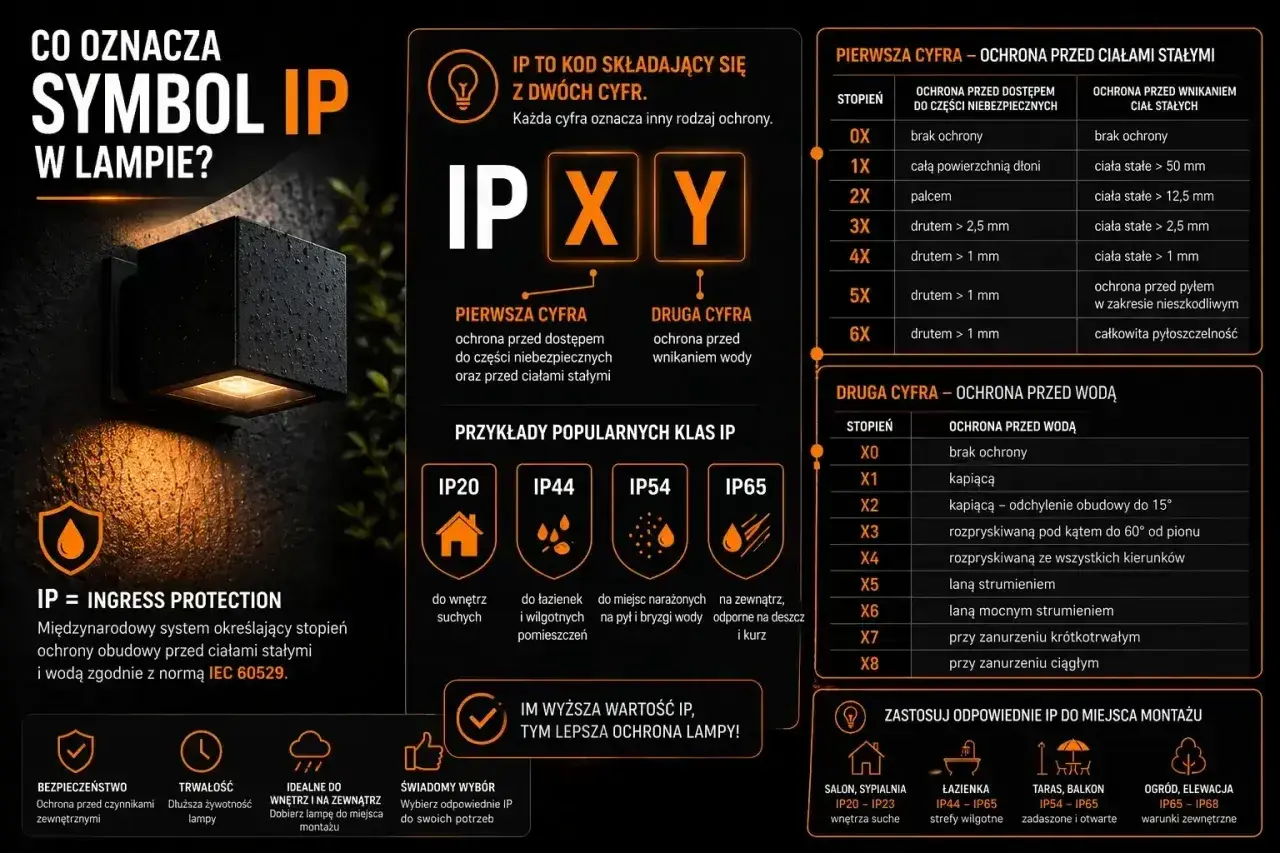

Skrót IP pochodzi od angielskiego określenia Ingress Protection, czyli ochrony przed wnikaniem. Kod opisuje właściwości obudowy urządzenia zgodnie z normą IEC/EN 60529. Pierwsza cyfra dotyczy ciał stałych i dostępu do części niebezpiecznych, a druga odnosi się do wody.
W praktyce zapis IP21 trzeba czytać osobno. Nie oznacza on ogólnej „wodoodporności” urządzenia, lecz konkretny poziom ochrony sprawdzony w określonych warunkach testowych. To rozróżnienie ma duże znaczenie przy wyborze lampy, zasilacza, rozdzielnicy albo innego urządzenia elektrycznego.
Pierwsza cyfra 2
Cyfra 2 oznacza ochronę przed dostępem do niebezpiecznych elementów za pomocą palca oraz przed przedmiotami stałymi o średnicy co najmniej 12,5 mm. Obudowa ogranicza więc ryzyko przypadkowego dotknięcia części pod napięciem przez dorosłą osobę.
Nie jest to jednak ochrona pyłoszczelna. Drobny pył, opiłki, piasek czy niewielkie zanieczyszczenia mogą przedostać się do środka. Z tego powodu oprawa z takim oznaczeniem nie będzie dobrym wyborem do warsztatu, hali produkcyjnej ani miejsca, w którym regularnie unosi się kurz.
Druga cyfra 1
Cyfra 1 wskazuje na ochronę przed pionowo spadającymi kroplami wody. Chodzi o sytuację, w której krople spadają z góry, a urządzenie pozostaje zamontowane w pozycji przewidzianej przez producenta.
Ta klasa nie obejmuje wody spadającej pod kątem, rozbryzgów z umywalki, zachlapania podczas sprzątania ani deszczu. Oprawa może zatem poradzić sobie z przypadkowym kapaniem z góry, ale nie należy traktować jej jak urządzenia przeznaczonego do wilgotnego lub mokrego środowiska.
Gdzie stopień IP21 sprawdza się najlepiej
Najbezpieczniej myśleć o IP21 jako o oznaczeniu dla standardowych pomieszczeń wewnętrznych, w których urządzenie nie jest narażone na bezpośredni kontakt z wodą. Przykładem może być lampa sufitowa w salonie, sypialni, korytarzu albo suchym gabinecie.
W takich miejscach największe znaczenie ma prawidłowy montaż, jakość przewodów i zgodność oprawy z instalacją. Sam wyższy stopień IP nie naprawi źle wykonanych połączeń ani uszkodzonej izolacji. Z własnej praktyki przy ocenie opraw wiem, że właśnie ten element bywa pomijany, bo uwagę przyciąga głównie wygląd lampy.
Łazienka wymaga większej ostrożności
IP21 nie powinno być automatycznym wyborem do łazienki. W pobliżu prysznica, wanny i umywalki mogą występować rozbryzgi oraz podwyższona wilgotność, przed którymi ten stopień nie zapewnia odpowiedniej ochrony.
W wielu typowych zastosowaniach łazienkowych rozsądniejszym minimum będzie oprawa IP44, ale właściwy wybór zależy od jej dokładnego położenia, strefy instalacyjnej, konstrukcji produktu i instrukcji producenta. Nie traktuję więc IP44 jako uniwersalnej odpowiedzi dla każdej łazienki. Przy instalacji 230 V decyzję powinien potwierdzić elektryk, szczególnie gdy oprawa znajduje się blisko źródła wody.
Przeczytaj również: Oprawy wpuszczane w sufit podwieszany - Jak wybrać i uniknąć błędów?
Gdzie lepiej zrezygnować z IP21
- na zewnątrz, nawet pod częściowym zadaszeniem, jeśli urządzenie może zostać zmoczone przez deszcz;
- w bezpośrednim sąsiedztwie prysznica, wanny lub umywalki;
- w garażu, piwnicy albo warsztacie o dużym zapyleniu i zmiennej wilgotności;
- w miejscach czyszczonych wodą pod ciśnieniem;
- tam, gdzie występuje para, skraplanie lub ryzyko przypadkowego zachlapania.
W tych warunkach trzeba patrzeć nie tylko na oznaczenie na obudowie, lecz także na sposób użytkowania. Oprawa zamontowana zgodnie z przeznaczeniem może działać długo, ale używana poza warunkami testowymi szybciej ulegnie korozji, awarii albo uszkodzeniu izolacji.
Jak IP21 wypada na tle innych stopni ochrony
Porównanie z innymi oznaczeniami szybko pokazuje, że IP21 jest klasą podstawową. Nie oznacza to, że jest zła. Po prostu została zaprojektowana do mniej wymagających warunków niż oprawy łazienkowe, zewnętrzne czy przemysłowe.
| Oznaczenie | Ochrona przed ciałami stałymi | Ochrona przed wodą | Typowe zastosowanie |
|---|---|---|---|
| IP20 | Ograniczona ochrona przed dotykiem, brak ochrony przed wodą | Brak ochrony | Suche wnętrza |
| IP21 | Ochrona przed palcem i obiektami od 12,5 mm | Pionowo spadające krople | Suche pomieszczenia, montaż wewnętrzny |
| IP23 | Ochrona przed obiektami od 12,5 mm | Woda spadająca pod kątem do 60 stopni | Zadaszone miejsca o niewielkim narażeniu na deszcz |
| IP44 | Ochrona przed obiektami od 1 mm | Rozbryzgi wody z różnych kierunków | Wybrane strefy łazienek i wilgotne wnętrza |
| IP65 | Pyłoszczelność | Strumienie wody | Oświetlenie zewnętrzne i przemysłowe |
| IP67 | Pyłoszczelność | Chwilowe zanurzenie w wodzie | Urządzenia narażone na zalanie lub zanurzenie |
Wyższa cyfra nie zawsze rozwiązuje każdy problem, ale zwykle oznacza bardziej wymagający test dla danego rodzaju zagrożenia. Przykładowo IP65 dobrze chroni przed pyłem i strumieniem wody, lecz nie należy bez dodatkowej weryfikacji zakładać, że każda oprawa IP65 nadaje się do zanurzenia. Liczy się pełny kod oraz zalecenia producenta.
Stopień IP a klasa ochronności elektrycznej
Te dwa oznaczenia często są mylone, choć opisują różne cechy urządzenia. Kod IP mówi o szczelności obudowy, natomiast klasa ochronności określa sposób zabezpieczenia użytkownika przed porażeniem prądem.
| Oznaczenie | Co opisuje | Najważniejsza cecha |
|---|---|---|
| IP21 | Ochronę obudowy przed ciałami stałymi i wodą | Ogranicza dostęp do wnętrza i wpływ kropli wody |
| Klasa I | Ochronę przeciwporażeniową | Wymaga podłączenia przewodu ochronnego PE |
| Klasa II | Ochronę przeciwporażeniową | Wykorzystuje izolację podwójną lub wzmocnioną |
| Klasa III | Ochronę przeciwporażeniową | Urządzenie pracuje przy bezpiecznym, bardzo niskim napięciu |
Jedna oprawa może mieć jednocześnie oznaczenie IP21 i należeć do klasy ochronności II. Pierwsza informacja dotyczy obudowy, druga sposobu ochrony elektrycznej. Przy zakupie lampy sprawdzam oba parametry, ponieważ żaden z nich nie zastępuje drugiego.
Jak sprawdzić, czy urządzenie z IP21 pasuje do instalacji
Przed zakupem nie ograniczam się do szybkiego spojrzenia na symbol na pudełku. Przechodzę przez kilka prostych punktów, które pozwalają uniknąć kosztownej pomyłki.
- Określam warunki w miejscu montażu. Sprawdzam, czy pojawia się kurz, para, skraplanie, deszcz albo ryzyko zachlapania.
- Porównuję pozycję montażową. Ochrona przed pionowym kapaniem ma sens tylko wtedy, gdy urządzenie jest zamontowane zgodnie z instrukcją.
- Sprawdzam pełną specyfikację. Oprócz IP interesują mnie napięcie, moc, temperatura pracy, klasa ochronności i sposób podłączenia.
- Nie modyfikuję obudowy. Dodatkowe otwory, niewłaściwe dławnice lub usunięcie uszczelki mogą obniżyć rzeczywistą ochronę.
- Uwzględniam sposób czyszczenia. Jeśli oprawa będzie przecierana mokrą szmatką albo regularnie spryskiwana, IP21 może być zbyt niskie.
W przypadku wymiany starej lampy nie zakładam, że nowe urządzenie może mieć taki sam stopień ochrony. Zmiana lokalizacji, sposób czyszczenia lub remont pomieszczenia często zmieniają warunki pracy. Czasem dopłata do IP44 jest niewielka, a daje znacznie większy margines bezpieczeństwa.
Co sprawdzić przed zakupem oprawy z tym oznaczeniem
IP21 ma sens wtedy, gdy urządzenie pracuje w suchym, osłoniętym miejscu i nie jest narażone na rozbryzgi ani pył. Do salonu czy sypialni może być w pełni wystarczające, ale do łazienki, garażu lub zastosowania zewnętrznego zwykle trzeba wybrać wyższy stopień.
Najważniejsza zasada jest prosta: dobieram ochronę do rzeczywistych warunków, a nie do samego wyglądu produktu. Oprócz IP sprawdzam klasę ochronności, instrukcję montażu i parametry instalacji, bo dopiero te informacje razem pokazują, czy dana oprawa będzie bezpieczna i trwała.
