Skręcanie kabli elektrycznych - Czy nadal to robisz? Zobacz, jak bezpiecznie

Niewłaściwe łączenie kabli elektrycznych to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. Ten artykuł wyjaśni, dlaczego popularna "skrętka" jest przestarzałą i niebezpieczną metodą, a także przedstawi sprawdzone i zgodne z normami sposoby na trwałe i bezpieczne połączenia przewodów elektrycznych w Twoim domu czy firmie. Dowiedz się, jak uniknąć kosztownych błędów i zapewnić niezawodność instalacji, chroniąc siebie i swoich bliskich.

Skręcanie kabli: Dlaczego popularna "skrętka" to prosta droga do katastrofy?

Łączenie przewodów elektrycznych "na skrętkę" to metoda, która, choć historycznie popularna, jest obecnie uznawana za niezalecaną i niebezpieczną w stacjonarnych instalacjach elektrycznych. Mimo pozornej prostoty i szybkości wykonania, niesie ze sobą szereg zagrożeń, które mogą prowadzić do poważnych konsekwencji, włącznie z pożarem. Właśnie dlatego tak ważne jest zrozumienie, dlaczego powinniśmy unikać tej techniki.

Czym jest łączenie "na skrętkę" i skąd jego (zła) sława?

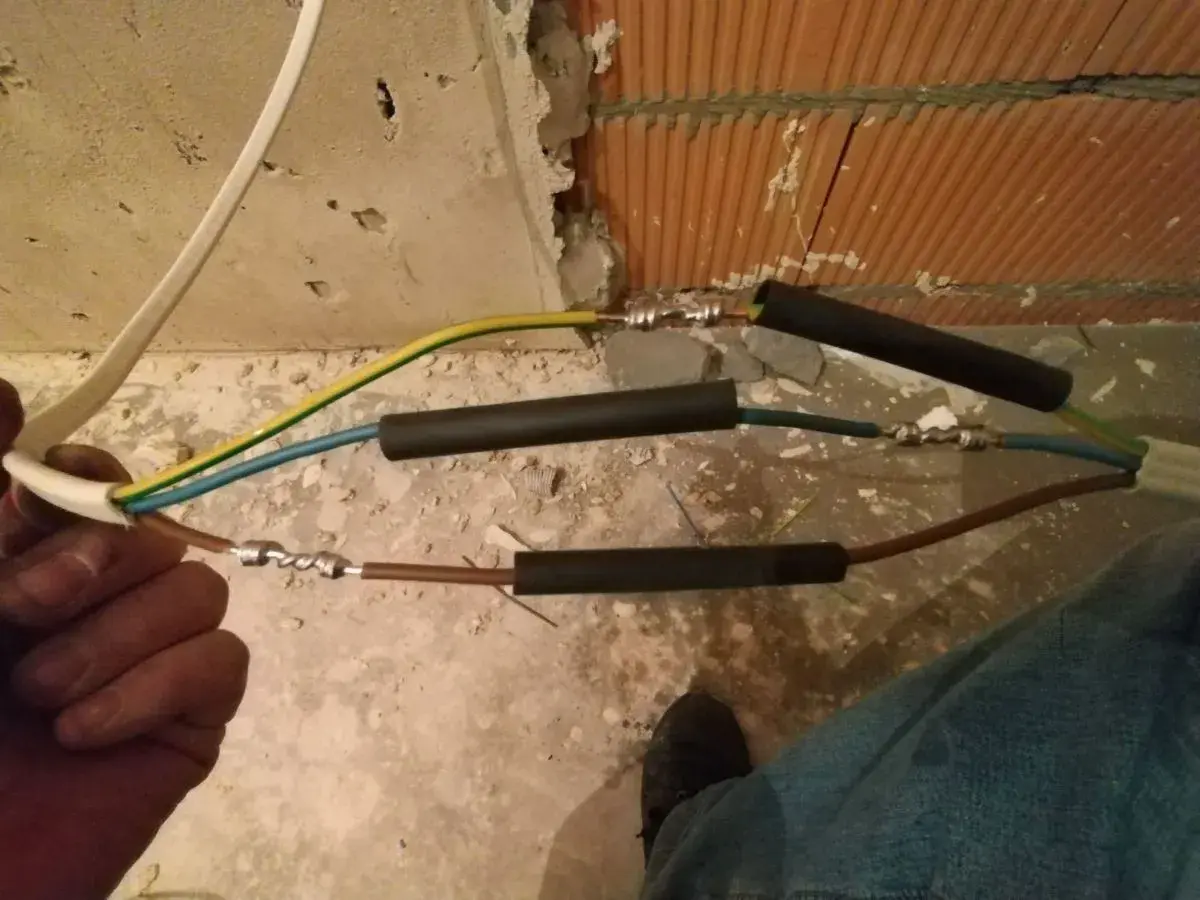

Metoda łączenia "na skrętkę" polega na mechanicznym skręceniu ze sobą odizolowanych końcówek dwóch lub więcej przewodów. Dawniej, gdy dostęp do nowoczesnych złączek był ograniczony, a wymagania dotyczące instalacji elektrycznych mniej rygorystyczne, była to powszechnie stosowana technika. Jej główną "zaletą" była prostota wykonania – wystarczyły kombinerki i odrobina siły. Niestety, w obliczu współczesnych wymagań dotyczących bezpieczeństwa, trwałości i niezawodności instalacji elektrycznych, ta metoda stała się całkowicie nieakceptowalna. Ta złudna prostota prowadzi do poważnych konsekwencji, o których za chwilę opowiem.

Główne zagrożenia: przegrzewanie, luzy i ryzyko pożaru w Twoim domu

Z mojego doświadczenia wynika, że połączenia "na skrętkę" to tykająca bomba w wielu starych instalacjach. Główne zagrożenia wynikające z ich stosowania są następujące:

• Możliwość poluzowania się połączenia z czasem (wibracje, zmiany temperatury): Skręcone przewody nie zapewniają stałego i pewnego docisku. Wibracje (np. od pracujących urządzeń domowych), a także cykliczne nagrzewanie się i stygnięcie przewodów (spowodowane przepływem prądu) powodują, że połączenie staje się luźniejsze. Luźne połączenie to gorszy kontakt elektryczny.
• Zwiększenie rezystancji w punkcie styku i wynikające z tego przegrzewanie się: Gdy połączenie się poluzuje, powierzchnia styku między przewodami zmniejsza się. To z kolei prowadzi do znacznego wzrostu rezystancji (oporności) w tym miejscu. Zgodnie z prawem Joule'a-Lenza, zwiększona rezystancja przy przepływie prądu generuje ciepło. Punkt styku zaczyna się przegrzewać, co jest niezwykle niebezpieczne.
• Ryzyko pożaru jako konsekwencja przegrzewania: Przegrzewanie się punktu połączenia może doprowadzić do stopienia izolacji przewodów, a w skrajnych przypadkach – do zapłonu materiałów łatwopalnych znajdujących się w pobliżu, np. drewna w ścianie czy kurzu. To bezpośrednia droga do pożaru w Twoim domu.
• Podatność połączenia na korozję: Skręcone przewody są bardziej narażone na działanie wilgoci i tlenu z powietrza, co prowadzi do korozji metali. Korozja dodatkowo zwiększa rezystancję połączenia, potęgując problem przegrzewania.

Czy polskie prawo i normy budowlane akceptują skręcanie przewodów?

Odpowiedź jest jednoznaczna: nie. Polskie przepisy i normy, w tym Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz normy takie jak PN-HD 60364 (Instalacje elektryczne niskiego napięcia), nie akceptują połączeń "na skrętkę" w stacjonarnych instalacjach elektrycznych. Kładą one nacisk na trwałość, niezawodność i bezpieczeństwo połączeń, czego skrętka absolutnie nie jest w stanie zagwarantować. Według danych Forum Wiedzy, stosowanie tej metody jest niezgodne z obowiązującymi przepisami, co może mieć poważne konsekwencje prawne i ubezpieczeniowe w przypadku awarii. Każdy profesjonalny elektryk wie, że takie połączenia są reliktem przeszłości i należy ich unikać za wszelką cenę.

Zanim połączysz kable: Kluczowe zasady bezpieczeństwa, których nie możesz zignorować

Zanim w ogóle pomyślisz o łączeniu przewodów, musisz przyswoić sobie jedną, fundamentalną zasadę: bezpieczeństwo jest absolutnym priorytetem. Ignorowanie podstawowych zasad może mieć tragiczne konsekwencje – od porażenia prądem, przez uszkodzenie sprzętu, aż po pożar. Dlatego zawsze zaczynaj od przygotowania i przestrzegania poniższych reguł.

Zasada numer jeden: Jak i dlaczego zawsze należy odłączyć zasilanie?

To jest absolutna podstawa i najważniejsza zasada, której nie wolno lekceważyć. Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, musisz bezwzględnie odłączyć zasilanie. Jak to zrobić? Najpierw zidentyfikuj obwód, na którym będziesz pracować. Następnie wyłącz główny wyłącznik różnicowoprądowy (RCD) oraz odpowiednie bezpieczniki nadprądowe (tzw. "eski") w rozdzielnicy. Po wyłączeniu zasilania, koniecznie zweryfikuj brak napięcia za pomocą odpowiedniego narzędzia, np. próbnika napięcia (neonowego lub elektronicznego) lub multimetru. Sprawdź każdą żyłę przewodu, aby upewnić się, że nie ma w niej prądu. Pamiętaj, że nawet jeden niezidentyfikowany obwód może być śmiertelnie niebezpieczny.

Niezbędnik instalatora: Jakie narzędzia przygotować do bezpiecznej pracy?

Posiadanie odpowiednich narzędzi to podstawa precyzyjnej i bezpiecznej pracy. Oto lista, którą zawsze mam pod ręką:

• Izolowane narzędzia (śrubokręty, szczypce, kombinerki): Muszą posiadać atest VDE 1000V, co oznacza, że są bezpieczne do pracy pod napięciem (choć i tak zawsze pracujemy bez napięcia!). Ich izolacja chroni przed przypadkowym dotknięciem elementów pod napięciem.
• Automatyczny ściągacz izolacji: To narzędzie, które znacznie ułatwia i przyspiesza precyzyjne usuwanie izolacji z przewodów bez ryzyka uszkodzenia żył. Jest to kluczowe dla trwałości połączenia.
• Próbnik napięcia (neonowy lub elektroniczny): Niezbędny do weryfikacji braku napięcia przed i w trakcie pracy. Upewnij się, że działa poprawnie, testując go na znanym źródle napięcia.
• Miernik uniwersalny (multimetr): Pozwala na sprawdzenie ciągłości obwodu, pomiar napięcia, prądu i rezystancji. Jest niezastąpiony do dokładnej diagnostyki i potwierdzenia poprawności połączeń.
• Nożyce do kabli: Umożliwiają czyste i precyzyjne cięcie przewodów, co jest ważne dla estetyki i funkcjonalności instalacji.
• Latarka (dla lepszej widoczności): Często pracujemy w miejscach słabo oświetlonych (np. w puszkach instalacyjnych). Dobre oświetlenie minimalizuje ryzyko błędu.

Identyfikacja przewodów: Jak kolory kabli ratują życie i sprzęt?

Prawidłowa identyfikacja przewodów po kolorach izolacji jest absolutnie kluczowa dla bezpieczeństwa i poprawnego działania każdej instalacji elektrycznej. W Polsce obowiązują zharmonizowane normy kolorystyczne:

• Żółto-zielony (PE - Protective Earth): Przewód ochronny. Służy do ochrony przed porażeniem elektrycznym. Nigdy nie wolno go używać do innych celów!
• Niebieski (N - Neutral): Przewód neutralny (zerowy). Zamknięcie obwodu.
• Brązowy, czarny, szary (L1, L2, L3 - Line): Przewody fazowe. To w nich płynie prąd pod napięciem.

Błędne podłączenie przewodów, zwłaszcza zamiana przewodu fazowego z ochronnym lub neutralnym, może prowadzić do śmiertelnego porażenia prądem, uszkodzenia urządzeń, a nawet pożaru. Zawsze upewnij się, że wiesz, który przewód jest który, zanim dokonasz jakiegokolwiek połączenia.

Nowoczesne i bezpieczne alternatywy dla "skrętki": Przegląd metod zalecanych przez ekspertów

Skoro wiemy już, dlaczego "skrętka" jest tak niebezpieczna, pora przyjrzeć się metodom, które są zalecane przez ekspertów i zgodne z normami. Te rozwiązania zapewniają trwałość, niezawodność i przede wszystkim bezpieczeństwo, znacząco przewyższając przestarzałe techniki. Wybierając je, inwestujesz w spokój ducha i ochronę swojego majątku.

Złączki instalacyjne WAGO: Szybkość, pewność i prostota montażu

Złączki samozaciskowe WAGO to obecnie jeden z najpopularniejszych i najbardziej cenionych sposobów łączenia przewodów w instalacjach domowych i przemysłowych. Ich zasada działania opiera się na sprężynowym docisku, który zapewnia stały i pewny kontakt elektryczny. Zalety WAGO są liczne:

• Szybkość montażu: Wystarczy zdjąć izolację i wsunąć przewód lub zamknąć dźwignię.
• Pewny i stały docisk: Sprężyna eliminuje ryzyko poluzowania się połączenia, niezależnie od wibracji czy zmian temperatury.
• Minimalizacja ryzyka błędu ludzkiego: Nie ma potrzeby dokręcania śrub, co eliminuje ryzyko zbyt słabego lub zbyt mocnego zacisku.
• Możliwość łączenia różnych typów i przekrojów przewodów: W jednej złączce można często połączyć przewód drutowy z linkowym, a także przewody o różnych przekrojach, co jest niezwykle praktyczne.

Ich popularność wynika z niezawodności i pełnej zgodności z normami bezpieczeństwa. Osobiście zawsze polecam je do większości zastosowań.

Tradycyjne kostki śrubowe (złączki zaciskowe): Kiedy wciąż są dobrym wyborem?

Tradycyjne kostki śrubowe, znane również jako złączki zaciskowe, działają na zasadzie mechanicznego docisku przewodu za pomocą śruby. Choć są starszą technologią niż WAGO, wciąż mają swoje zastosowania. Mogą być dobrym wyborem w miejscach, gdzie wymagane jest łączenie przewodów o większych przekrojach, w specyficznych zastosowaniach przemysłowych lub tam, gdzie złączki samozaciskowe nie są dostępne. Należy jednak pamiętać, że wymagają one regularnego dokręcania śrub, ponieważ wibracje i zmiany temperatury mogą prowadzić do ich poluzowania. Niewłaściwe dokręcenie śruby (za słabe lub za mocne) może uszkodzić przewód lub spowodować słaby kontakt, co prowadzi do przegrzewania.

Lutowanie przewodów: Czy to rozwiązanie dla każdego i kiedy ma sens?

Lutowanie przewodów to metoda, która polega na trwałym połączeniu żył za pomocą stopu lutowniczego (cyny). Jest to bardzo trwała metoda, zapewniająca doskonały kontakt elektryczny i odporność na korozję. Jednakże, lutowanie wymaga dużej precyzji, wprawy i odpowiedniego sprzętu (lutownica, cyna z topnikiem, kalafonia). Jest znacznie bardziej czasochłonne niż użycie złączek i nie zawsze praktyczne w typowych instalacjach domowych, zwłaszcza w puszkach instalacyjnych. Po wykonaniu lutowania, połączenie musi być odpowiednio zaizolowane, najlepiej za pomocą koszulki termokurczliwej, aby zapewnić bezpieczeństwo i trwałość izolacji. Lutowanie jest często stosowane w elektronice, a także w instalacjach niskonapięciowych lub tam, gdzie wymagana jest maksymalna niezawodność mechaniczna i elektryczna.

Tulejki zaciskowe: Profesjonalne rozwiązanie dla przewodów typu linka

Tulejki zaciskowe, zwane również końcówkami kablowymi lub ferrule, to małe metalowe rurki, które zaciska się na końcówkach przewodów typu linka (wielodrutowych). Ich głównym zadaniem jest zapobieganie rozplątywaniu się żył przewodu linkowego oraz zapewnienie pewnego i trwałego kontaktu elektrycznego, zwłaszcza gdy przewód ma być wprowadzony do złączki śrubowej lub innego terminala. Bez tulejek, delikatne żyły linki mogą się rozplątać, co prowadzi do słabego kontaktu, przegrzewania, a nawet uszkodzenia przewodu. Do zaciskania tulejek niezbędna jest specjalna zaciskarka, która zapewnia równomierny i pewny docisk. Stosowanie tulejek to standard w profesjonalnych instalacjach i znacząco podnosi jakość i bezpieczeństwo połączeń przewodów linkowych.

Jak prawidłowo łączyć przewody krok po kroku, używając szybkozłączek?

Skoro już wiesz, jakie metody są bezpieczne, przejdźmy do praktyki. Poniżej przedstawię szczegółowy, krok po kroku poradnik dotyczący prawidłowego łączenia przewodów elektrycznych za pomocą szybkozłączek, takich jak popularne WAGO. To jedna z najpopularniejszych i najbezpieczniejszych metod, którą z powodzeniem stosuję w wielu projektach.

1. Krok 1: Precyzyjne zdejmowanie izolacji – na jaką długość i czym to zrobić najlepiej?

   Pierwszym i bardzo ważnym krokiem jest prawidłowe zdjęcie izolacji z końcówki przewodu. Zbyt krótko zdjęta izolacja może skutkować słabym kontaktem, a zbyt długa – ryzykiem zwarcia. Optymalna długość zdejmowanej izolacji jest zazwyczaj wskazana na samej złączce (np. dla WAGO 221 jest to około 9-11 mm). Do tego celu zdecydowanie zalecam użycie automatycznego ściągacza izolacji. To narzędzie gwarantuje precyzję i co najważniejsze, zapobiega uszkodzeniu cienkich żył przewodu, co mogłoby osłabić połączenie i prowadzić do przegrzewania.

2. Krok 2: Wprowadzanie żył do złączki – jak upewnić się, że połączenie jest stabilne?

   Po zdjęciu izolacji, czas na wprowadzenie przewodu do złączki. W przypadku złączek dźwigniowych (np. WAGO 221), należy otworzyć pomarańczową dźwignię, wsunąć odizolowany przewód do oporu, a następnie zamknąć dźwignię. Po zamknięciu, delikatnie pociągnij za przewód, aby upewnić się, że jest stabilnie zamocowany i nie da się go łatwo wyciągnąć. W przypadku złączek wtykowych (np. WAGO 2273), wystarczy po prostu wcisnąć odizolowany przewód do oporu. W obu przypadkach ważne jest, aby cała odizolowana część przewodu znajdowała się wewnątrz złączki, a izolacja przylegała do jej krawędzi. To gwarantuje bezpieczeństwo i pewność połączenia.

3. Krok 3: Kontrola i organizacja przewodów w puszce instalacyjnej

   Po wykonaniu wszystkich połączeń, zawsze przeprowadzam wizualną kontrolę każdego z nich. Upewniam się, że przewody są prawidłowo włożone, izolacja jest na właściwym miejscu, a złączki są zamknięte. Następnie, przewody wraz ze złączkami należy schludnie ułożyć w puszce instalacyjnej. Ważne jest, aby nie były one ściśnięte ani zgięte pod ostrym kątem, co mogłoby uszkodzić izolację lub same przewody. Zostawienie odpowiedniego zapasu długości przewodów ułatwi ewentualne przyszłe prace serwisowe. Pamiętaj, że puszka musi być w stanie swobodnie zamknąć się, nie uciskając połączeń. Dobra organizacja to klucz do łatwego serwisu i bezpieczeństwa.

Najczęstsze błędy przy łączeniu kabli i jak ich unikać

Nawet stosując nowoczesne metody, łatwo o błędy, które mogą zniweczyć nasze starania o bezpieczną instalację. Z mojego doświadczenia wynika, że pewne pomyłki powtarzają się nagminnie. Uświadomienie sobie tych pułapek i wiedza, jak ich unikać, jest kluczowe dla bezpieczeństwa i trwałości Twojej instalacji elektrycznej.

1. Błąd 1: Łączenie miedzi z aluminium – cichy zabójca instalacji

   To jeden z najgroźniejszych błędów, często spotykany w starszych instalacjach, gdzie przewody aluminiowe były standardem. Łączenie przewodów miedzianych z aluminiowymi bez specjalnych zabezpieczeń to prosta droga do katastrofy. W punkcie styku tych dwóch metali, w obecności wilgoci (nawet tej z powietrza), dochodzi do zjawiska korozji elektrochemicznej, czyli powstania ogniwa galwanicznego. Powoduje to utlenianie się aluminium, zwiększenie rezystancji połączenia, a w konsekwencji przegrzewanie się i ryzyko pożaru. Aby bezpiecznie połączyć miedź z aluminium, należy używać specjalnych złączek bimetalicznych lub certyfikowanych złączek WAGO, które są do tego przystosowane i skutecznie izolują od siebie te dwa metale.

2. Błąd 2: Niewłaściwy dobór złączki do przekroju i typu przewodu (drut vs. linka)

   Każda złączka jest zaprojektowana do pracy z przewodami o określonym zakresie przekrojów (np. 0.5-2.5 mm²) oraz do konkretnego typu przewodu (drut jednodrutowy lub linka wielodrutowa). Niewłaściwy dobór złączki to częsty błąd. Użycie złączki przeznaczonej dla drutu do przewodu linkowego bez tulejki zaciskowej może skutkować słabym kontaktem, rozplątaniem się żył i przegrzewaniem. Z kolei próba wciśnięcia zbyt grubego przewodu do małej złączki może ją uszkodzić lub spowodować niedostateczny docisk. Zawsze sprawdzaj specyfikację złączki i upewnij się, że pasuje do przewodów, które zamierzasz połączyć. Dla przewodów linkowych w złączkach śrubowych zawsze stosuj tulejki zaciskowe.

3. Błąd 3: "Upchnę jeszcze jeden kabel" – czyli o przepełnianiu puszek instalacyjnych

   Puszki instalacyjne mają swoją określoną pojemność. Próba upchnięcia zbyt dużej liczby przewodów i złączek do małej puszki to poważny błąd. Prowadzi to do braku swobodnej cyrkulacji powietrza, co zwiększa temperaturę wewnątrz puszki. Wysoka temperatura przyspiesza starzenie się izolacji przewodów i złączek, zwiększając ryzyko awarii. Ponadto, przepełnione puszki utrudniają późniejsze prace serwisowe i zwiększają ryzyko zwarć lub uszkodzenia izolacji podczas zamykania pokrywy. Zawsze dobieraj puszki o odpowiedniej wielkości i pamiętaj o pozostawieniu przestrzeni na swobodne ułożenie przewodów.

4. Błąd 4: Brak pomiarów i testów po wykonaniu połączenia

   Po zakończeniu prac instalacyjnych, niezbędne jest wykonanie pomiarów i testów. To nie tylko formalność, ale przede wszystkim potwierdzenie bezpieczeństwa i prawidłowego działania instalacji. Podstawowe testy to sprawdzenie ciągłości obwodu, rezystancji izolacji (aby upewnić się, że nie ma przebić), poprawności podłączenia przewodu ochronnego (PE) oraz działania wyłączników różnicowoprądowych (RCD). Brak tych pomiarów to poważne zaniedbanie, które może skutkować niedostrzeżeniem ukrytych wad instalacji, co w przyszłości może prowadzić do awarii, porażenia prądem lub pożaru. Pomiary te powinien wykonać wykwalifikowany elektryk.

Profesjonalna instalacja to Twoje bezpieczeństwo: Dlaczego warto powierzyć pracę elektrykowi?

Łączenie kabli elektrycznych, choć na pierwszy rzut oka może wydawać się proste, to zadanie wymagające wiedzy, precyzji i przede wszystkim świadomości zagrożeń. Dlatego też, w wielu przypadkach, najbezpieczniejszym i najbardziej odpowiedzialnym rozwiązaniem jest powierzenie tych prac wykwalifikowanemu elektrykowi. To inwestycja w Twoje bezpieczeństwo i spokój ducha.

Uprawnienia SEP: Gwarancja wiedzy i zgodności z normami

Uprawnienia SEP (Stowarzyszenia Elektryków Polskich) to certyfikat potwierdzający kwalifikacje elektryka do wykonywania, dozoru lub eksploatacji urządzeń, instalacji i sieci elektrycznych. Posiadanie tych uprawnień świadczy o odpowiedniej wiedzy teoretycznej i praktycznej, a także o znajomości obowiązujących norm, przepisów i zasad bezpieczeństwa. Elektryk z uprawnieniami SEP wie, jak prawidłowo dobrać przewody, złączki, zabezpieczenia i jak wykonać połączenia zgodnie ze sztuką. Jak wynika z informacji, które podało Forum Wiedzy, prace przy instalacji elektrycznej bez odpowiednich kwalifikacji są niebezpieczne i niezgodne z prawem. Zawsze upewnij się, że osoba, której zlecasz prace, posiada aktualne uprawnienia.

Przeczytaj również: Schemat instalacji elektrycznej oświetlenia - klucz do bezpieczeństwa

Odpowiedzialność i pewność: Jak wygląda protokół pomiarów i dlaczego jest ważny?

Profesjonalny elektryk po zakończeniu prac instalacyjnych, zwłaszcza tych dotyczących nowych instalacji lub znaczących modyfikacji, sporządza protokół pomiarów elektrycznych. Jest to dokument, który potwierdza wykonanie niezbędnych testów i pomiarów, takich jak rezystancja izolacji, ciągłość przewodów ochronnych, skuteczność ochrony przeciwporażeniowej czy działanie wyłączników RCD. Protokół ten jest gwarancją bezpieczeństwa i prawidłowego działania instalacji, a także dowodem na jej zgodność z obowiązującymi normami i przepisami. Stanowi również ważny element dokumentacji technicznej budynku, niezbędny np. przy odbiorze instalacji przez nadzór budowlany czy w przypadku roszczeń ubezpieczeniowych. To właśnie ten dokument daje Ci pewność, że Twoja instalacja jest bezpieczna i niezawodna.
