Jak przedłużyć przewód elektryczny w ścianie? Bezpiecznie i zgodnie z normami

Przedłużanie przewodu elektrycznego w ścianie to zadanie, które wymaga precyzji, wiedzy i przede wszystkim bezwzględnego przestrzegania zasad bezpieczeństwa. Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez ten proces, wyjaśniając zarówno aspekty techniczne, jak i kluczowe regulacje prawne, aby Twoja instalacja była nie tylko funkcjonalna, ale przede wszystkim bezpieczna.

Dlaczego bezpieczne przedłużenie kabla w ścianie jest ważniejsze, niż myślisz?

Potencjalne zagrożenia: Co może pójść nie tak przy amatorskim sztukowaniu?

Nieprawidłowo wykonane połączenie przewodów elektrycznych to tykająca bomba. Jednym z najpoważniejszych zagrożeń jest ryzyko pożaru, wynikające z przegrzewania się źle wykonanych połączeń lub iskrzenia. Słabe styki generują opór, który zamienia energię elektryczną w ciepło, prowadząc do topienia izolacji, a w skrajnych przypadkach do zapłonu. Kolejnym poważnym zagrożeniem jest porażenie prądem. Może do niego dojść w wyniku źle zaizolowanych połączeń, braku uziemienia lub niewłaściwego podłączenia przewodów ochronnych. Skutki mogą być tragiczne, od silnego szoku, po śmierć. Nie można również zapominać o uszkodzeniach sprzętu elektrycznego, który może zostać zniszczony przez niestabilne napięcie lub zwarcia. Warto także pamiętać, że wszelkie niezgodne z normami modyfikacje instalacji mogą skutkować utratą gwarancji na podłączone urządzenia, a w razie poważnej awarii, problemami z ubezpieczycielem. Konsekwencje amatorskiego sztukowania przewodów mogą być zatem zarówno materialne, jak i zdrowotne, dlatego zawsze należy podchodzić do tego zadania z pełną odpowiedzialnością.

Kiedy prawo wymaga puszki? Kluczowe przepisy, o których musisz wiedzieć.

W Polsce, podobnie jak w większości krajów, istnieją ściśle określone przepisy i normy dotyczące instalacji elektrycznych, których celem jest zapewnienie bezpieczeństwa użytkowników. Jedną z fundamentalnych zasad jest obowiązek umieszczania wszystkich połączeń przewodów elektrycznych w dostępnych i rewizyjnych puszkach instalacyjnych. Jest to wymóg zarówno prawny, jak i bezpieczeństwa. Absolutnie niedopuszczalne jest łączenie kabli bezpośrednio pod tynkiem. Dlaczego? Po pierwsze, takie połączenie jest niewidoczne i niedostępne do kontroli, co uniemożliwia szybką diagnozę i naprawę w przypadku awarii. Po drugie, w razie przegrzania lub iskrzenia, niewidoczne połączenie pod tynkiem stanowi ogromne ryzyko pożaru, który może rozwijać się niezauważony. Jak podkreśla Daart.pl, chowanie połączeń bezpośrednio pod tynkiem jest absolutnie niedopuszczalne, ponieważ uniemożliwia ich późniejszą inspekcję i ewentualną naprawę.

Przewiercony kabel vs. zmiana aranżacji – najczęstsze powody przedłużania przewodów.

Z mojego doświadczenia wynika, że istnieje kilka głównych powodów, dla których konieczne staje się przedłużenie przewodu elektrycznego w ścianie. Najczęściej jest to przypadkowe przewiercenie przewodu podczas wiercenia otworów w ścianie – klasyczny błąd, który zdarza się nawet doświadczonym majsterkowiczom. Innym powodem jest remont i zmiana aranżacji pomieszczenia, co często wiąże się ze zmianą lokalizacji gniazdka, włącznika światła lub innego punktu elektrycznego. Czasami oryginalny odcinek kabla okazuje się po prostu zbyt krótki do planowanego zastosowania, co wymaga jego przedłużenia. Wreszcie, potrzeba dodania nowego punktu elektrycznego w pobliżu istniejącego również często prowadzi do konieczności przedłużenia już ułożonych przewodów.

Zanim zaczniesz kuć: Niezbędne przygotowania i lista zakupów

Zanim w ogóle pomyślisz o młotku i przecinaku, kluczowe jest staranne planowanie i odpowiednie przygotowanie. Pamiętaj, że odpowiednie materiały i narzędzia to podstawa sukcesu i bezpieczeństwa. Nie oszczędzaj na jakości, bo to inwestycja w spokój ducha i trwałość Twojej instalacji.

Dobór właściwego przewodu: Dlaczego przekrój 1, 5 mm² a 2, 5 mm² to fundamentalna różnica?

Jednym z najważniejszych aspektów jest dobranie nowego przewodu. Musi on mieć identyczny przekrój i liczbę żył, co przewód oryginalny. Nie jest to kwestia estetyki, lecz bezpieczeństwa. Przewody o przekroju 1,5 mm² są zazwyczaj przeznaczone do obwodów oświetleniowych, natomiast te o przekroju 2,5 mm² do gniazdek wtykowych, gdzie obciążenie prądowe jest znacznie większe. Zastosowanie przewodu o zbyt małym przekroju w stosunku do obciążenia może prowadzić do jego przegrzewania się, uszkodzenia izolacji, a w konsekwencji do pożaru. Zawsze upewnij się, że przewód jest tego samego typu – jeśli oryginalny przewód to drut (jednodrutowy), to nowy również powinien być drutem. Chociaż nowoczesne złączki, takie jak WAGO, często umożliwiają łączenie przewodów drutowych z linkowymi, zachowanie spójności jest zawsze najlepszym rozwiązaniem.

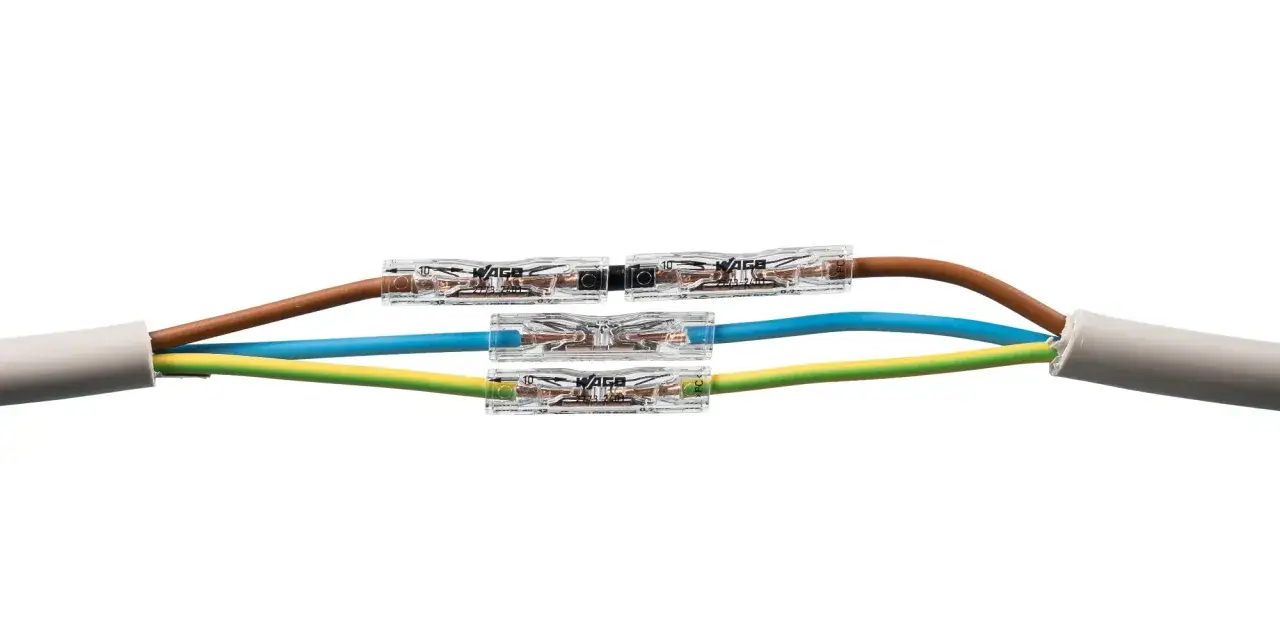

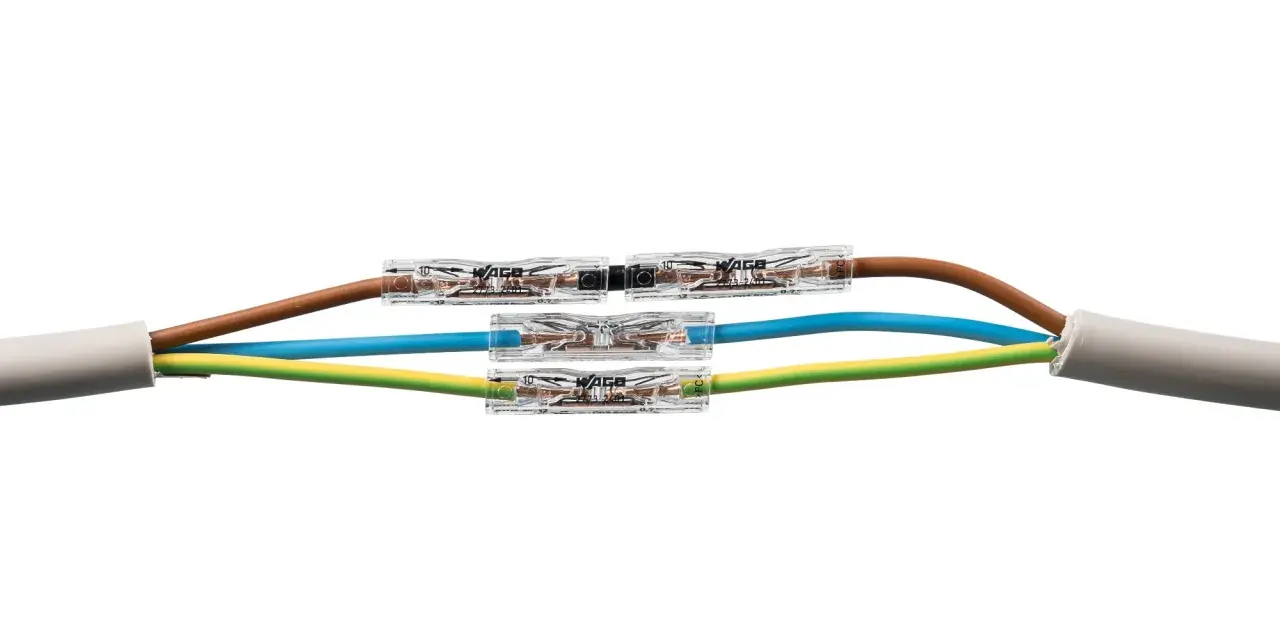

Szybkozłączki WAGO, kostki śrubowe, a może tulejki? Porównanie metod łączenia.

Wybór odpowiedniej metody łączenia przewodów jest kluczowy dla trwałości i bezpieczeństwa instalacji. Poniżej przedstawiam najpopularniejsze i bezpieczne rozwiązania:

Kompletna lista narzędzi i materiałów – od próbnika napięcia po puszkę instalacyjną.

Aby praca przebiegła sprawnie i bezpiecznie, upewnij się, że masz pod ręką wszystkie niezbędne elementy:

• Nowy przewód elektryczny (o identycznym przekroju i liczbie żył jak oryginalny)
• Puszka instalacyjna (podtynkowa lub natynkowa, w zależności od potrzeb)
• Złączki do przewodów (np. szybkozłączki WAGO, kostki śrubowe)
• Ściągacz do izolacji
• Próbnik napięcia (neonowy lub multimetr)
• Wkrętaki (płaski, krzyżakowy – do kostek śrubowych)
• Nóż monterski
• Młotek i przecinak (do wykucia otworu pod puszkę)
• Gips szpachlowy lub zaprawa do osadzania puszki
• Poziomica
• Miarka
• Rękawice ochronne
• Okulary ochronne

Przedłużanie przewodu krok po kroku: Bezpieczna instrukcja dla domowego majsterkowicza

Teraz, gdy masz już wszystkie niezbędne materiały i narzędzia, możemy przejść do właściwej pracy. Pamiętaj, że każdy krok musi być wykonany z najwyższą starannością i zgodnie z zasadami bezpieczeństwa. Nie spiesz się i dokładnie weryfikuj każde swoje działanie.

Krok 1: Bezwzględne odcięcie zasilania – jak upewnić się, że prąd nie płynie?

To absolutnie najważniejszy krok. Nigdy nie pracuj pod napięciem!

1. Zlokalizuj odpowiedni bezpiecznik w rozdzielnicy, który odpowiada za obwód, w którym będziesz pracować. Jeśli nie jesteś pewien, który to, wyłącz główny wyłącznik prądu dla całego mieszkania.
2. Wyłącz bezpiecznik (lub główny wyłącznik).
3. Sprawdź brak napięcia w przewodach, z którymi będziesz pracować, używając próbnika napięcia lub multimetru. Sprawdź każdą żyłę (fazową L, neutralną N, ochronną PE), dotykając końcówką próbnika. Upewnij się, że próbnik działa poprawnie, testując go wcześniej na znanym źródle napięcia.
4. Zabezpiecz wyłącznik przed przypadkowym włączeniem. Możesz zakleić go taśmą i umieścić kartkę z informacją "NIE WŁĄCZAĆ – PRACE ELEKTRYCZNE!".

Krok 2: Przygotowanie miejsca pracy – jak prawidłowo wykuć otwór pod puszkę?

Po upewnieniu się, że nie ma napięcia, możesz przystąpić do przygotowania ściany:

1. Oznacz miejsce na puszkę. Powinno być ono łatwo dostępne, a jednocześnie estetycznie umiejscowione. Pamiętaj o zachowaniu odpowiednich odległości od narożników czy ościeżnic.
2. Wykonaj otwór w ścianie. Jeśli materiał ściany na to pozwala, możesz użyć otwornicy. W przeciwnym razie, za pomocą młotka i przecinaka wykuj otwór o odpowiedniej głębokości i średnicy, tak aby puszka zmieściła się wraz z zapasem przewodów.
3. Usuń gruz i pył z otworu, aby zapewnić dobrą przyczepność gipsu lub zaprawy.

Krok 3: Zarabianie końcówek przewodów – na jaką długość zdjąć izolację?

Prawidłowe przygotowanie końcówek przewodów to podstawa pewnego połączenia:

1. Ostrożnie zdejmij izolację zewnętrzną przewodu na odpowiednią długość. Zazwyczaj jest to około 5-10 cm, w zależności od głębokości puszki i typu złączek. Użyj ściągacza do izolacji, aby nie uszkodzić wewnętrznych żył.
2. Zdejmij izolację z poszczególnych żył (L, N, PE) na długość wskazaną przez producenta złączek. Dla szybkozłączek WAGO serii 221 jest to zazwyczaj 9-11 mm. W przypadku kostek śrubowych może to być nieco więcej, ale zawsze tak, aby izolowana część żyły nie wchodziła pod śrubę, a goły przewód nie wystawał poza kostkę.
3. Upewnij się, że żyły nie są uszkodzone, postrzępione ani nie mają nacięć. Uszkodzone żyły mogą prowadzić do przegrzewania się i awarii.

Krok 4: Łączenie żył z zachowaniem kolorów (L, N, PE) – instrukcja obrazkowa.

To najbardziej krytyczny moment. Prawidłowe połączenie kolorów żył jest kluczowe dla bezpieczeństwa!

1. Przypomnijmy standardowe oznaczenie kolorów żył w Polsce:
   • Żyła fazowa (L): zazwyczaj brązowy, czarny lub szary. To na niej pojawia się napięcie.
   • Żyła neutralna (N): zawsze niebieski. Służy do zamknięcia obwodu.
   • Żyła ochronna (PE): zawsze żółto-zielony. Służy do ochrony przed porażeniem.
2. Połącz żyłę fazową (L) z fazową (L), neutralną (N) z neutralną (N) i ochronną (PE) z ochronną (PE). Nie ma tu miejsca na pomyłki!
3. Proces łączenia:
   • Dla szybkozłączek WAGO: Otwórz pomarańczową dźwignię, wsuń zarobiony przewód do oporu, a następnie zamknij dźwignię. Delikatnie pociągnij przewód, aby upewnić się, że jest pewnie zamocowany.
   • Dla kostek śrubowych: Wsuń zarobiony przewód do otworu kostki, a następnie mocno dokręć śrubę. Upewnij się, że śruba zaciska przewód, a nie jego izolację.
4. Zwróć uwagę na pewność i stabilność połączeń. Każde połączenie musi być solidne, aby uniknąć iskrzenia i przegrzewania.

Krok 5: Montaż i osadzenie puszki w ścianie.

Po wykonaniu połączeń, czas na montaż puszki:

1. Umieść połączone przewody w puszce, tak aby nie były nadmiernie naprężone. Powinno być w niej wystarczająco miejsca, aby swobodnie ułożyć wszystkie złączki i przewody.
2. Osadź puszkę w przygotowanym otworze. Użyj gipsu szpachlowego lub zaprawy, aby solidnie ją zamocować. Pamiętaj, aby puszka była równo z powierzchnią ściany. Możesz użyć poziomicy, aby to sprawdzić.
3. Wygładź gips wokół puszki i usuń nadmiar.
4. Pozostaw do wyschnięcia zgodnie z zaleceniami producenta gipsu/zaprawy.

Krok 6: Ostateczna kontrola – jak sprawdzić poprawność połączenia przed włączeniem zasilania?

Po wyschnięciu gipsu, zanim włączysz zasilanie, wykonaj następujące czynności kontrolne:

1. Przeprowadź wizualną inspekcję połączeń w puszce (jeśli to możliwe). Upewnij się, że wszystkie złączki są prawidłowo zamknięte, a przewody nie są uszkodzone.
2. Ponownie sprawdź brak zwarć między żyłami za pomocą multimetru. Ustaw multimetr na pomiar rezystancji i sprawdź, czy nie ma ciągłości między żyłami L-N, L-PE, N-PE. Powinna być nieskończona rezystancja (brak zwarcia).
3. Po upewnieniu się, że wszystko jest prawidłowo, ostrożnie włącz bezpiecznik w rozdzielnicy.
4. Sprawdź działanie podłączonego urządzenia lub gniazdka za pomocą próbnika napięcia lub podłączając urządzenie o małej mocy, np. lampkę.

Najczęstsze błędy przy łączeniu kabli w ścianie i jak ich unikać

Nawet przy najlepszych chęciach, łatwo o pomyłki, zwłaszcza gdy nie jest się zawodowym elektrykiem. Poznanie najczęstszych błędów pozwoli Ci ich uniknąć i zapewnić bezpieczeństwo Twojej instalacji.

Błąd #1: Chowanie połączenia bezpośrednio pod tynkiem – dlaczego to proszenie się o kłopoty?

To, niestety, jeden z najpoważniejszych i najczęściej popełnianych błędów przez amatorów. Jak już wspomniałem, chowanie połączenia bezpośrednio pod tynkiem jest absolutnie niedopuszczalne i stanowi ogromne zagrożenie. Takie połączenie jest niedostępne do kontroli, co oznacza, że w przypadku awarii (np. przegrzewania się, iskrzenia) nie będziesz w stanie szybko zdiagnozować problemu ani go naprawić. Co gorsza, ewentualne przegrzewanie się czy iskrzenie jest niewidoczne, co może prowadzić do pożaru rozwijającego się wewnątrz ściany, zanim w ogóle zauważysz jakiekolwiek objawy. Zawsze używaj puszki instalacyjnej!

Błąd #2: Mieszanie przekrojów i typów przewodów – ukryte ryzyko przegrzania.

Łączenie przewodów o różnych przekrojach (np. 1,5 mm² z 2,5 mm²) lub różnych typach (np. starych aluminiowych z nowymi miedzianymi, co jest szczególnie niebezpieczne i wymaga specjalnych złączek) jest bardzo ryzykowne. Przewód o mniejszym przekroju, podłączony do obwodu o dużym obciążeniu, będzie się przegrzewał. To samo dotyczy słabszych połączeń. Przegrzewanie się przewodów i połączeń to prosta droga do uszkodzenia izolacji, zwarcia i pożaru. Zawsze dobieraj przewód o identycznych parametrach jak oryginalny.

Błąd #3: Mylenie kolorów żył – konsekwencje zamiany przewodu neutralnego z ochronnym.

To błąd, który może mieć fatalne skutki. Zamiana żyły neutralnej (N, niebieskiej) z ochronną (PE, żółto-zieloną) lub fazowej (L) z inną, może prowadzić do porażenia prądem. W przypadku zamiany N z PE, metalowe obudowy urządzeń podłączonych do takiej instalacji mogą znaleźć się pod napięciem, co stwarza bezpośrednie zagrożenie dla życia. Może to również prowadzić do uszkodzenia sprzętu lub wadliwego działania zabezpieczeń (np. wyłącznika różnicowoprądowego), które w takiej sytuacji nie zadziałają prawidłowo. Zawsze sprawdzaj kolory żył i upewnij się, że łączysz je prawidłowo.

Przeczytaj również: Żółto-zielony - Kolor przewodu uziemiającego i Twoje bezpieczeństwo

Błąd #4: Zbyt słaby docisk w kostce śrubowej lub niepełne wpięcie w złączkę WAGO.

Luźne połączenia to jedne z najczęstszych przyczyn awarii i zagrożeń. W kostkach śrubowych zbyt słaby docisk śruby powoduje, że styk jest niestabilny, co prowadzi do iskrzenia, wzrostu rezystancji i przegrzewania. Podobnie, niepełne wpięcie przewodu w złączkę sprężynową WAGO (np. niezamknięta dźwignia lub przewód włożony zbyt płytko) daje ten sam efekt. Takie połączenia są niebezpieczne, ponieważ mogą prowadzić do pożaru, uszkodzenia instalacji, a także do niestabilnego działania podłączonych urządzeń. Zawsze upewnij się, że każde połączenie jest solidne i pewne.

Czy samodzielne przedłużanie kabla jest zawsze dobrym pomysłem? Kiedy wezwać elektryka?

Chociaż ten artykuł dostarcza szczegółowych instrukcji, muszę podkreślić, że istnieją sytuacje, w których samodzielna praca jest niewskazana, a wręcz niebezpieczna. Twoje zdrowie i życie są najważniejsze, a koszt wezwania wykwalifikowanego elektryka jest niewielki w porównaniu do potencjalnych zagrożeń. Zdecydowanie wezwij elektryka, jeśli:

• Masz brak pewności co do własnych umiejętności i wiedzy, nawet po przeczytaniu tego przewodnika.
• Pracujesz z instalacją o nietypowym lub starym okablowaniu (np. aluminiowym), które wymaga specjalistycznej wiedzy i narzędzi.
• Potrzebujesz wykonać bardziej skomplikowane modyfikacje instalacji, niż proste przedłużenie przewodu.
• Brak Ci odpowiednich narzędzi lub materiałów, a nie chcesz inwestować w ich zakup.
• Masz jakiekolwiek wątpliwości dotyczące bezpieczeństwa któregokolwiek etapu pracy.

Pamiętaj, że elektryka to dziedzina, w której nie ma miejsca na kompromisy. Jeśli cokolwiek budzi Twoje obawy, zawsze lepiej zaufać profesjonalistom.
