Podłącz żyrandol 4 żarówki - bezpieczny poradnik krok po kroku

Podłączenie żyrandola na 4 żarówki może wydawać się skomplikowane, ale z odpowiednią wiedzą i przestrzeganiem zasad bezpieczeństwa, jest to zadanie, które można wykonać samodzielnie. Jako doświadczony fachowiec, zawsze podkreślam, że kluczem jest zrozumienie podstaw elektryki i precyzja. Ten kompleksowy poradnik przeprowadzi Cię przez każdy etap, od przygotowania narzędzi, przez identyfikację przewodów, aż po bezpieczne podłączenie i testowanie, zarówno w przypadku, gdy wszystkie żarówki mają świecić jednocześnie, jak i w popularnym systemie 2+2.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa i przygotowanie do montażu

Krok "zero": Jak prawidłowo wyłączyć zasilanie i upewnić się, że praca jest bezpieczna?

Zanim dotkniesz jakiegokolwiek przewodu, Twoim priorytetem musi być bezpieczeństwo. Rozpocznij od zlokalizowania i wyłączenia odpowiedniego bezpiecznika (popularnie nazywanego "korkiem") w skrzynce rozdzielczej, który odpowiada za obwód oświetleniowy w pomieszczeniu, w którym będziesz pracować. Po wyłączeniu bezpiecznika, koniecznie upewnij się, że w przewodach nie ma napięcia. Użyj do tego próbnika napięcia – dotknij nim każdego przewodu wystającego z sufitu. Jeśli próbnik nie zaświeci się na żadnym z nich, możesz uznać, że praca jest bezpieczna. Nigdy nie pomijaj tego kroku, nawet jeśli jesteś pewien, że bezpiecznik został wyłączony. To podstawowa zasada, której zawsze przestrzegam.

Niezbędnik instalatora: Jakie narzędzia i akcesoria musisz mieć pod ręką?

Przygotowanie odpowiednich narzędzi to podstawa sprawnej i bezpiecznej pracy. Upewnij się, że masz pod ręką:

• Próbnik napięcia: Absolutnie kluczowy do sprawdzenia braku prądu.
• Izolowane śrubokręty: Płaskie i krzyżakowe, z atestem do prac elektrycznych.
• Ściągacz do izolacji: Ułatwi precyzyjne usunięcie izolacji z przewodów.
• Kostka elektryczna lub szybkozłączki (np. WAGO): Do bezpiecznego łączenia przewodów.
• Stabilna drabina: Zapewni bezpieczny dostęp do sufitu.
• Nożyk techniczny: Do precyzyjnych prac z izolacją.
• Taśma izolacyjna: Do zabezpieczania końcówek przewodów lub dodatkowej izolacji.
• Wiertarka i kołki rozporowe: Jeśli żyrandol wymaga montażu do sufitu za pomocą kołków.

Zrozumieć żyrandol: Jak odczytać oznaczenia i przygotować przewody w lampie?

Zanim zaczniesz łączyć przewody, zapoznaj się z wnętrzem żyrandola. Wiele nowoczesnych lamp ma już wewnętrzne okablowanie częściowo przygotowane, a przewody od poszczególnych żarówek są zgrupowane. Twoim zadaniem będzie zidentyfikowanie przewodów fazowych (L), neutralnych (N) i ochronnych (PE) wychodzących z korpusu żyrandola, które będziesz łączyć z instalacją sufitową. Jeśli przewody są surowe, będziesz musiał usunąć izolację z ich końcówek na długość około 1 cm, aby umożliwić ich bezpieczne i pewne połączenie ze złączkami. To pozwoli na uzyskanie solidnego i trwałego połączenia.

Po upewnieniu się, że wszystko jest przygotowane i bezpieczne, możemy przejść do kluczowego etapu – identyfikacji przewodów w Twojej instalacji.

Krok 1: Rozpoznaj przewody w suficie – klucz do prawidłowego podłączenia

Co oznaczają kolory kabli? Identyfikacja przewodów L, N i PE w polskiej instalacji

W Polsce standardowo stosuje się określone kolory przewodów, które wskazują na ich funkcję. Według danych Castorama, znajomość tych oznaczeń jest kluczowa dla każdego, kto podejmuje się prac elektrycznych. Oto ich znaczenie:

Zawsze upewnij się, że przewody są prawidłowo zidentyfikowane za pomocą próbnika napięcia, nawet jeśli kolory wydają się oczywiste (po uprzednim włączeniu zasilania na chwilę, tylko w celu identyfikacji, a następnie ponownym wyłączeniu!). Nigdy nie ufaj wyłącznie kolorom, zwłaszcza w starszych instalacjach.

Co zrobić, gdy z sufitu wystają tylko dwa kable? Analiza starszych instalacji

W starszych instalacjach elektrycznych często spotyka się sytuację, gdzie z sufitu wystają tylko dwa przewody. Zazwyczaj są to przewód fazowy (L) i neutralny (N), brakuje natomiast przewodu ochronnego (PE). W takim przypadku, jeśli Twój żyrandol posiada przewód ochronny (żółto-zielony), należy go odpowiednio zabezpieczyć (zaizolować) i pozostawić niepodłączony. Pamiętaj jednak, że brak uziemienia w instalacji zwiększa ryzyko porażenia prądem w przypadku awarii urządzenia. W miarę możliwości, starsze instalacje powinny być modernizowane przez wykwalifikowanego elektryka, aby zapewnić pełne bezpieczeństwo.

Mam trzy lub cztery kable w suficie – co to oznacza dla mojego żyrandola?

Jeśli z sufitu wystają trzy przewody, najprawdopodobniej masz do czynienia ze standardową, nowoczesną instalacją z przewodem fazowym (L), neutralnym (N) i ochronnym (PE). Taka konfiguracja jest idealna do podłączenia żyrandola, gdzie wszystkie żarówki mają świecić jednocześnie. Cztery przewody w suficie (zazwyczaj dwa fazowe L1 i L2, neutralny N oraz ochronny PE) oznaczają, że Twoja instalacja jest przystosowana do podwójnego włącznika. Pozwala to na sterowanie oświetleniem w dwóch sekcjach, co jest idealne dla żyrandoli z podziałem na grupy żarówek (np. system 2+2). To daje większą elastyczność w zarządzaniu oświetleniem.

Teraz, gdy wiesz, jakie przewody masz w suficie i co oznaczają, możemy przejść do konkretnych scenariuszy podłączenia żyrandola.

Scenariusz A: Jak podłączyć żyrandol, by wszystkie 4 żarówki świeciły jednocześnie?

Ten scenariusz jest najprostszy i najczęściej spotykany. Jest idealny, gdy chcesz, aby wszystkie źródła światła w żyrandolu zapalały się i gasiły jednocześnie za pomocą jednego przełącznika.

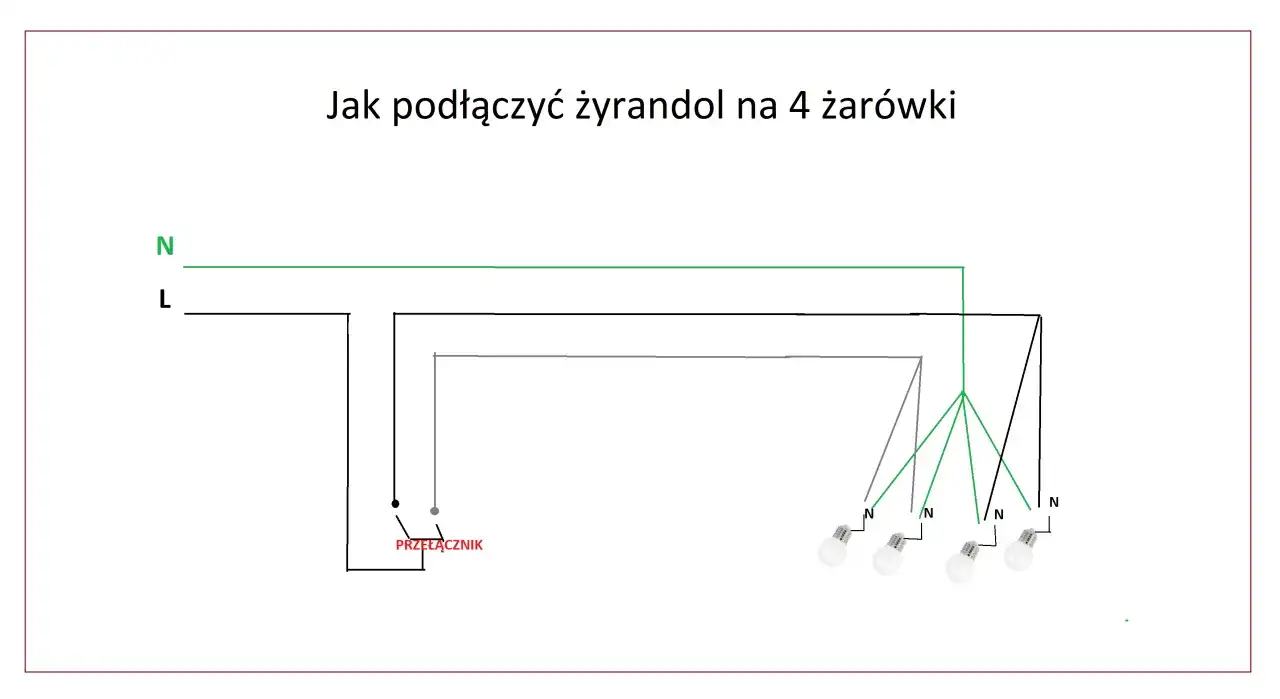

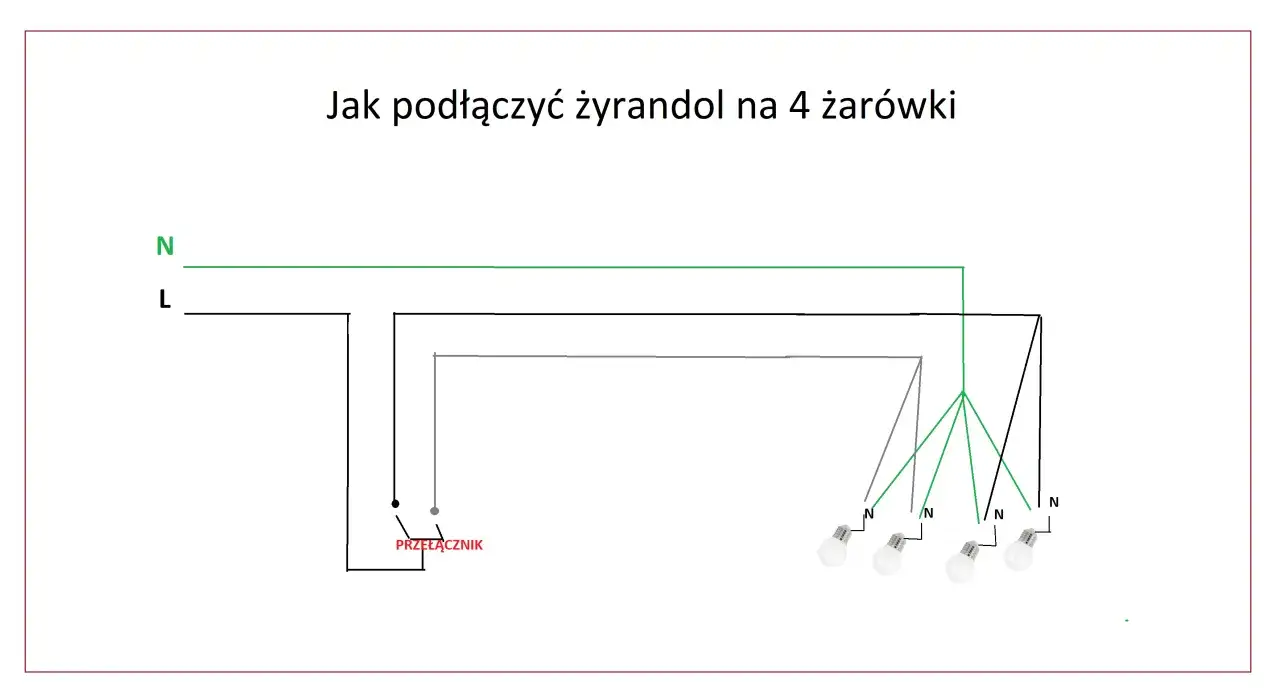

Schemat połączeń dla pojedynczego włącznika: mostkowanie przewodów w praktyce

Ten scenariusz jest odpowiedni, gdy chcesz, aby wszystkie cztery żarówki w żyrandolu zapalały się i gasiły jednocześnie za pomocą jednego włącznika. Wymaga to instalacji sufitowej z co najmniej dwoma przewodami (fazowym L i neutralnym N, najlepiej również z ochronnym PE). W żyrandolu należy zmostkować (połączyć ze sobą) wszystkie przewody fazowe (zazwyczaj brązowe lub czarne) od każdej z czterech żarówek. Podobnie postępuje się z przewodami neutralnymi (niebieskimi) – wszystkie łączy się w jedną grupę. Przewód ochronny (żółto-zielony) z żyrandola łączy się z przewodem ochronnym z sufitu, jeśli taki jest dostępny. To proste i skuteczne rozwiązanie.

Podłączanie krok po kroku za pomocą kostki elektrycznej lub złączek WAGO

Postępuj zgodnie z poniższymi instrukcjami, aby bezpiecznie podłączyć żyrandol:

1. Wyłącz zasilanie i sprawdź próbówką: To absolutna podstawa – upewnij się, że w przewodach nie ma prądu.
2. Zidentyfikuj przewody w suficie: Rozpoznaj przewód fazowy (L), neutralny (N) i ochronny (PE, jeśli występuje).
3. Przygotuj przewody żyrandola: Zgrupuj wszystkie przewody fazowe (L) od żarówek w jedną wiązkę. Zrób to samo z przewodami neutralnymi (N).
4. Połącz przewody fazowe: Podłącz zgrupowane przewody fazowe z żyrandola do przewodu fazowego (L) z sufitu, używając kostki elektrycznej lub szybkozłączki WAGO.
5. Połącz przewody neutralne: Podłącz zgrupowane przewody neutralne z żyrandola do przewodu neutralnego (N) z sufitu.
6. Połącz przewody ochronne: Jeśli w suficie jest przewód ochronny (PE), podłącz do niego przewód ochronny z żyrandola. Jeśli nie ma, zaizoluj przewód ochronny żyrandola.
7. Sprawdź połączenia: Upewnij się, że wszystkie połączenia są solidne i bezpieczne, a żadne gołe przewody nie stykają się ze sobą ani z metalowymi elementami.

Po wykonaniu tych kroków, żyrandol jest gotowy do montażu mechanicznego i testowania. Ale co, jeśli chcesz mieć większą kontrolę nad oświetleniem?

Scenariusz B: Podłączenie żyrandola na dwie sekcje (2+2) do podwójnego włącznika

Ten scenariusz jest dla tych, którzy cenią sobie elastyczność i możliwość dostosowania intensywności oświetlenia do swoich potrzeb. Pozwala na zapalenie dwóch lub wszystkich czterech żarówek.

Kiedy warto zdecydować się na podział oświetlenia i czego wymaga instalacja?

Schemat połączeń 2+2: Jak prawidłowo rozdzielić obwody w żyrandolu?

Aby podłączyć żyrandol w systemie 2+2, musisz najpierw odpowiednio przygotować jego wewnętrzne okablowanie. Podziel cztery żarówki na dwie grupy po dwie. Następnie zgrupuj przewody fazowe (L) od pierwszej pary żarówek (oznaczmy je jako L1_żyrandol) oraz przewody fazowe od drugiej pary żarówek (L2_żyrandol). Wszystkie przewody neutralne (N) od wszystkich czterech żarówek należy połączyć razem w jedną wspólną wiązkę (N_żyrandol). Przewód ochronny (PE) z żyrandola pozostaje pojedynczy. To kluczowy etap przygotowawczy dla tego typu podłączenia.

Praktyczny poradnik: Łączenie przewodów żyrandola z instalacją trójżyłową w suficie

Poniżej przedstawiamy szczegółowe kroki do podłączenia żyrandola 2+2:

1. Wyłącz zasilanie i sprawdź próbówką: Upewnij się, że w instalacji nie ma napięcia.
2. Zidentyfikuj przewody w suficie: Za pomocą próbnika (po krótkim włączeniu zasilania i ponownym wyłączeniu) zidentyfikuj dwa przewody fazowe (L1, L2), przewód neutralny (N) i ochronny (PE).
3. Połącz przewody fazowe pierwszej grupy: Podłącz zgrupowane przewody fazowe L1_żyrandol do jednego z przewodów fazowych z sufitu (np. L1).
4. Połącz przewody fazowe drugiej grupy: Podłącz zgrupowane przewody fazowe L2_żyrandol do drugiego przewodu fazowego z sufitu (np. L2).
5. Połącz przewody neutralne: Podłącz wspólną wiązkę przewodów neutralnych N_żyrandol do przewodu neutralnego (N) z sufitu.
6. Połącz przewody ochronne: Podłącz przewód ochronny (PE) z żyrandola do przewodu ochronnego (PE) z sufitu.
7. Zabezpiecz połączenia: Użyj szybkozłączek WAGO lub kostek elektrycznych, aby zapewnić pewne i bezpieczne połączenia. Upewnij się, że żadne gołe przewody nie są widoczne ani nie stykają się ze sobą.

Po zakończeniu połączeń elektrycznych, niezależnie od wybranego scenariusza, pozostaje nam już tylko mechaniczne zamocowanie żyrandola i jego pierwsze uruchomienie.

Krok ostatni: Montaż mechaniczny, testowanie i rozwiązywanie problemów

Gdy wszystkie połączenia elektryczne są już wykonane, pozostaje ostatni, ale równie ważny etap – stabilne zamocowanie żyrandola i sprawdzenie jego działania. To moment, w którym Twoja praca zostanie zweryfikowana.

Jak stabilnie i bezpiecznie przymocować korpus żyrandola do sufitu?

Po wykonaniu wszystkich połączeń elektrycznych, nadszedł czas na mechaniczne zamocowanie żyrandola. Większość żyrandoli montuje się za pomocą metalowego wspornika, który przykręca się do sufitu. Użyj odpowiednich kołków rozporowych dopasowanych do materiału sufitu (np. do betonu, płyt gipsowo-kartonowych) i upewnij się, że wspornik jest stabilnie zamocowany i wytrzyma ciężar lampy. Następnie przymocuj korpus żyrandola do wspornika, starannie układając przewody wewnątrz puszki montażowej, aby nie były zgniecione ani narażone na uszkodzenia. Upewnij się, że wszystkie elementy są dobrze dokręcone, a żyrandol wisi prosto i stabilnie. Solidny montaż to gwarancja bezpieczeństwa.

Pierwsze uruchomienie: Co sprawdzić, zanim ponownie włączysz bezpieczniki?

Zanim ponownie włączysz zasilanie, wykonaj ostatnią, ale bardzo ważną kontrolę. Sprawdź dokładnie wszystkie wykonane połączenia – upewnij się, że przewody są mocno osadzone w złączkach, a izolacja jest nienaruszona. Żadne gołe końcówki przewodów nie powinny być widoczne ani stykać się ze sobą. Upewnij się, że żarówki są prawidłowo wkręcone w gwinty. Sprawdź, czy korpus żyrandola jest stabilny i nie ma luzów. Dopiero po upewnieniu się, że wszystko jest w porządku, możesz bezpiecznie włączyć bezpieczniki. To chwila prawdy, ale jeśli postępowałeś zgodnie z instrukcjami, wszystko powinno być w porządku.

Przeczytaj również: Podłącz dwie lampy do podwójnego włącznika - bezpieczeństwo przede wszystkim

Co robić, gdy coś poszło nie tak? Najczęstsze problemy i ich rozwiązania

Nawet przy największej staranności, czasami pojawiają się problemy. Najważniejsze to zachować spokój i natychmiast wyłączyć zasilanie w przypadku jakiejkolwiek nieprawidłowości. Poniżej przedstawiamy najczęstsze problemy i wskazówki, jak sobie z nimi poradzić.

Dlaczego świeci tylko połowa żarówek lub żadna?

Jeśli świeci tylko część żarówek (w przypadku podłączenia 2+2) lub żadna, najpierw sprawdź, czy żarówki są sprawne i prawidłowo wkręcone. Następnie, przy wyłączonym zasilaniu, sprawdź połączenia przewodów. W scenariuszu 2+2 upewnij się, że przewody fazowe dla każdej sekcji są prawidłowo podłączone do odpowiednich przewodów z sufitu. Jeśli żadna żarówka nie świeci, sprawdź połączenie przewodu neutralnego (N) oraz przewodu fazowego (L lub L1/L2) od strony żyrandola i sufitu. Luźne połączenie jest najczęstszą przyczyną.

Co zrobić, gdy po włączeniu "wybija korki"?

Wyłączenie bezpieczników ("wybicie korków") po włączeniu zasilania zawsze wskazuje na zwarcie w instalacji. Oznacza to, że prąd płynie poza zamierzonym obwodem, co jest bardzo niebezpieczne. Natychmiast wyłącz zasilanie. Zwarcie najczęściej jest spowodowane przez niezabezpieczone, gołe przewody, które stykają się ze sobą lub z metalową obudową żyrandola. Dokładnie sprawdź wszystkie połączenia, upewniając się, że izolacja jest nienaruszona, a żadne przewody nie są zgniecione. Jeśli nie jesteś w stanie samodzielnie zlokalizować i usunąć przyczyny zwarcia, natychmiast wezwij wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze.
