Witaj w przewodniku, który rozwieje wszelkie wątpliwości dotyczące symbolu wyłącznika schodowego. Ten artykuł to klucz do zrozumienia jednego z najbardziej podstawowych, a zarazem niezwykle praktycznych elementów każdej instalacji elektrycznej. Dowiedz się, jak poprawnie interpretować schematy i bezpiecznie podłączać oświetlenie sterowane z wielu miejsc.
Symbol wyłącznika schodowego: klucz do bezpiecznej i funkcjonalnej instalacji elektrycznej
- Symbol wyłącznika schodowego (łącznika schodowego) jest znormalizowany (PN-EN 60617) i oznacza łącznik z jednym wejściem oraz dwoma wyjściami.
- Służy do sterowania jednym punktem świetlnym z dwóch różnych miejsc, zawsze działa w parze.
- Posiada trzy zaciski: wspólny (wejściowy, faza L) oraz dwa korespondencyjne (wyjściowe).
- W Polsce przewody fazowe to brązowy/czarny, neutralny niebieski, a ochronny żółto-zielony.
- Wyłącznik krzyżowy jest używany do sterowania oświetleniem z więcej niż dwóch miejsc i ma cztery zaciski.
Symbol wyłącznika schodowego: Dlaczego jego znajomość to absolutna podstawa?
Zrozumienie symboli elektrycznych to fundament dla każdego, kto zajmuje się instalacjami, niezależnie od tego, czy jest to profesjonalista, czy majsterkowicz. W kontekście bezpieczeństwa i funkcjonalności, symbol wyłącznika schodowego odgrywa tu szczególną rolę. Jego poprawna interpretacja nie tylko zapobiega kosztownym błędom, ale przede wszystkim zapewnia prawidłowe działanie całego systemu oświetleniowego i, co najważniejsze, bezpieczeństwo użytkowników. Brak tej wiedzy to prosta droga do nieprawidłowo działającej instalacji, a w skrajnych przypadkach – do poważnych zagrożeń. Pamiętajmy, że wszystkie symbole, w tym symbol wyłącznika schodowego, są znormalizowane, na przykład zgodnie z normą PN-EN 60617, co czyni je uniwersalnym językiem w świecie elektryki.
Od projektu do włącznika na ścianie – rola symboli w instalacji elektrycznej
Symbole elektryczne to nic innego jak uniwersalny język inżynierii elektrycznej. Pozwalają one na precyzyjne przekazanie informacji od projektanta do wykonawcy, a następnie ułatwiają diagnostykę i serwis. Bez zrozumienia tych graficznych reprezentacji, niemożliwe jest prawidłowe wykonanie nawet najprostszej instalacji. To właśnie dzięki symbolom, skomplikowane obwody stają się czytelne, a każdy element ma swoje jasno określone miejsce i funkcję. W mojej praktyce wielokrotnie widziałem, jak dobrze przygotowany schemat, oparty na zrozumiałych symbolach, przyspieszał pracę i eliminował pomyłki.
Bezpieczeństwo i funkcjonalność: Jak błąd w interpretacji symbolu może wpłynąć na Twój dom?
Błędna interpretacja symboli elektrycznych to prosta droga do poważnych problemów. Może to prowadzić do zwarć, nieprawidłowego działania urządzeń, a nawet do zagrożenia pożarowego czy uszkodzenia sprzętu. Wyobraź sobie sytuację, w której wyłącznik schodowy, zamiast sterować oświetleniem z dwóch miejsc, powoduje zwarcie lub w ogóle nie działa. Prawidłowe zrozumienie symboliki zapewnia bezpieczeństwo użytkowników, niezawodność instalacji oraz pożądaną funkcjonalność systemu oświetleniowego. Zawsze podkreślam, że każda praca z elektryką wymaga precyzji i odpowiedzialności, a zaczyna się ona od poprawnego odczytania schematu.
Jak wygląda i co oznacza symbol wyłącznika schodowego? Rozszyfrujmy go krok po kroku
Symbol wyłącznika schodowego, często nazywanego również łącznikiem schodowym, jest znormalizowany i jego znajomość jest absolutnie kluczowa dla każdego elektryka. Zgodnie z normą PN-EN 60617, symbol ten przedstawia łącznik z jednym wejściem oraz dwoma możliwymi wyjściami. Ta graficzna reprezentacja doskonale obrazuje jego podstawową funkcję: zdolność do przełączania obwodu między dwoma różnymi ścieżkami. Jest to fundamentalna różnica w porównaniu do prostego wyłącznika, który ma tylko jedno wejście i jedno wyjście.

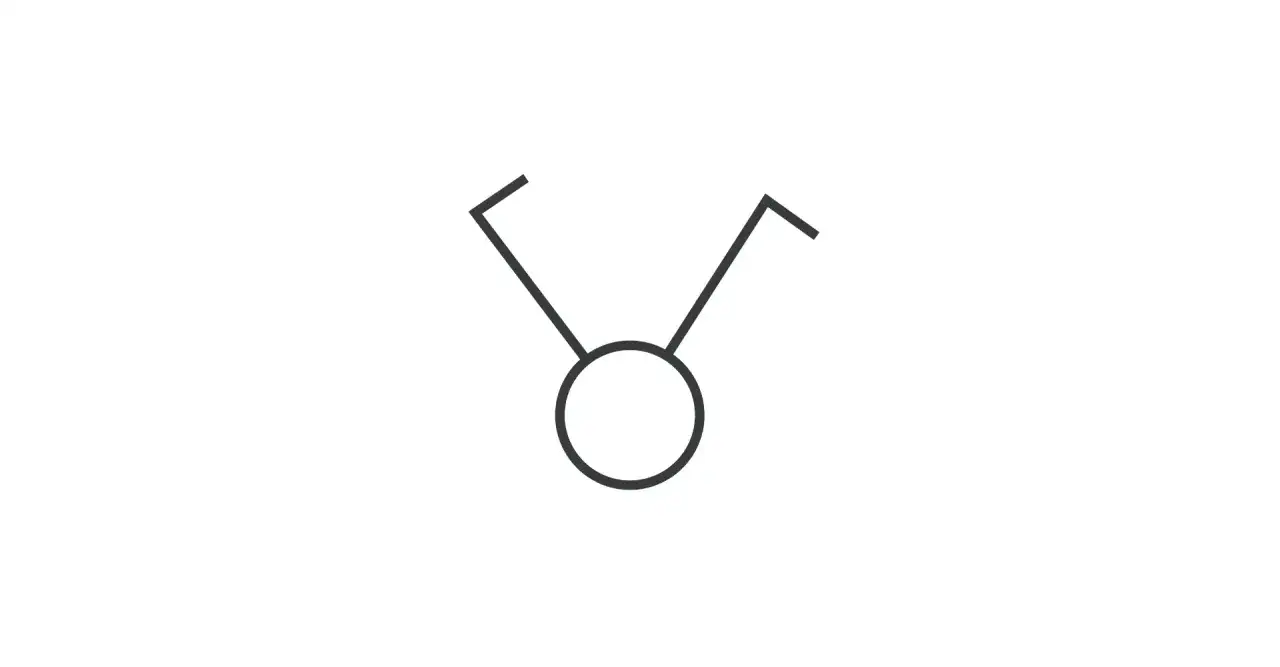

Oficjalny symbol graficzny zgodny z normą PN-EN: Prezentacja i omówienie
Oficjalny symbol graficzny wyłącznika schodowego zazwyczaj składa się z kilku wizualnych komponentów. Widzimy pojedynczą linię wejściową, która rozgałęzia się na dwie linie wyjściowe. Pomiędzy nimi znajduje się mechanizm przełączający, często przedstawiony jako łuk lub strzałka, wskazujący możliwość zmiany połączenia. Ten symbol odzwierciedla funkcję przełączania jednego obwodu między dwoma różnymi ścieżkami, co jest esencją działania wyłącznika schodowego. To właśnie ten element graficzny informuje nas, że mamy do czynienia z łącznikiem trójprzewodowym.
Co mówią poszczególne kreski? Interpretacja wejścia i dwóch wyjść w symbolu
Każda kreska i punkt połączenia w symbolu wyłącznika schodowego ma swoje znaczenie. Pojedyncze wejście symbolu odpowiada zaciskowi wspólnemu (często oznaczanemu jako L lub COM na samym urządzeniu), do którego zazwyczaj podłącza się przewód fazowy. Dwa wyjścia to zaciski korespondencyjne. To właśnie one łączą się z drugim wyłącznikiem schodowym, tworząc obwód, który pozwala na sterowanie oświetleniem z dwóch miejsc. Zrozumienie tej prostej struktury jest kluczem do prawidłowego połączenia.
Gdzie znajdziesz ten symbol? Przykłady w projektach budowlanych i na samych urządzeniach
Symbol wyłącznika schodowego jest wszechobecny w świecie elektryki. Spotkasz go w projektach architektonicznych, na szczegółowych schematach instalacji elektrycznych budynków, a także w instrukcjach obsługi samych łączników. Co więcej, często jest on bezpośrednio oznaczony na obudowach wyłączników, co ułatwia identyfikację funkcji urządzenia. To uniwersalny znak, który pozwala natychmiast rozpoznać rodzaj i przeznaczenie danego elementu instalacji, niezależnie od producenta czy języka dokumentacji.
Od teorii do praktyki: Jak symbol przekłada się na schemat podłączenia wyłącznika schodowego?
Zrozumienie symbolu to jedno, ale prawdziwa magia dzieje się, gdy potrafimy przełożyć teorię na praktyczne schematy połączeń. Wyłącznik schodowy zawsze działa w parze, umożliwiając sterowanie jednym punktem świetlnym z dwóch różnych miejsc. To niezwykle przydatne rozwiązanie w korytarzach, na klatkach schodowych czy w dużych pomieszczeniach, gdzie chcemy włączać i wyłączać światło niezależnie od tego, z której strony wchodzimy lub wychodzimy.
Schemat ideowy: Zrozum zasadę przełączania obwodu między dwoma punktami
Schemat ideowy wyłącznika schodowego doskonale ilustruje zasadę jego działania. Widzimy na nim dwa wyłączniki, które, działając w tandemie, mogą zamykać lub otwierać obwód do lampy z dwóch różnych lokalizacji. Kluczem jest tu logika przełączania: niezależnie od pozycji jednego wyłącznika, drugi zawsze może zmienić stan oświetlenia. To właśnie ta elastyczność sprawia, że wyłączniki schodowe są tak popularne i funkcjonalne. Prąd płynie zawsze jedną z dwóch ścieżek, a każdy wyłącznik może tę ścieżkę przełączyć na drugą.
Schemat połączeń (montażowy): Twój przewodnik po kablach w puszce instalacyjnej
Przejdźmy teraz do bardziej praktycznej części – schematu montażowego. Fizyczne połączenia wyglądają następująco: przewód fazowy (L) doprowadzamy do zacisku wspólnego pierwszego wyłącznika schodowego. Następnie, dwa przewody korespondencyjne łączą zaciski wyjściowe pierwszego wyłącznika z zaciskami korespondencyjnymi drugiego. Z drugiego wyłącznika, z jego zacisku wspólnego, wyprowadzamy przewód do lampy. Należy pamiętać, że przewód neutralny (N) i ochronny (PE) biegną bezpośrednio do lampy, omijając wyłączniki. Precyzja w podłączeniu każdego przewodu jest tu kluczowa.| Rodzaj przewodu | Kolor (norma PL) | Miejsce podłączenia |
|---|---|---|
| Fazowy (L) | Brązowy lub czarny | Zacisk wspólny pierwszego wyłącznika schodowego |
| Korespondencyjne | Np. szary, biały, fioletowy (inne niż L, N, PE) | Zaciski wyjściowe jednego wyłącznika z zaciskami korespondencyjnymi drugiego |
| Neutralny (N) | Niebieski | Bezpośrednio do lampy |
| Ochronny (PE) | Żółto-zielony | Bezpośrednio do lampy (obudowa) |
Kluczowe role przewodów na schemacie: Fazowy (L), korespondencyjne i neutralny (N)
- Przewód fazowy (L): Zgodnie z polskimi normami, ma kolor brązowy lub czarny. Jego zadaniem jest doprowadzenie napięcia do pierwszego wyłącznika schodowego. Jest to przewód "pod napięciem".
- Przewody korespondencyjne: Zazwyczaj mają inne kolory niż przewody fazowe, neutralne czy ochronne (np. szary, biały, fioletowy). Ich rola polega na łączeniu zacisków wyjściowych jednego wyłącznika z zaciskami korespondencyjnymi drugiego. Przenoszą one przełączoną fazę między dwoma łącznikami.
- Przewód neutralny (N): Zawsze w kolorze niebieskim. Służy do zamknięcia obwodu elektrycznego do lampy, doprowadzając prąd z powrotem do źródła zasilania.
- Przewód ochronny (PE): Charakteryzuje się kolorem żółto-zielonym. Jego funkcja jest czysto bezpieczeństwa – łączy metalowe obudowy urządzeń z uziemieniem, chroniąc przed porażeniem w przypadku awarii izolacji.
Nie pomyl go z innym! Czym różni się symbol schodowego od pozostałych łączników?
W świecie instalacji elektrycznych istnieje wiele rodzajów łączników, a każdy z nich ma swój unikalny symbol i specyficzne zastosowanie. Niezwykle ważne jest, aby nie mylić symbolu wyłącznika schodowego z innymi, ponieważ mogłoby to prowadzić do błędów w projekcie i wykonawstwie. Porównajmy go z najpopularniejszymi typami, aby rozwiać wszelkie wątpliwości.
Wyłącznik schodowy vs. wyłącznik pojedynczy: Kluczowa różnica w budowie i symbolice
Podstawowa różnica między wyłącznikiem schodowym a pojedynczym tkwi w ich funkcji i budowie, co bezpośrednio odzwierciedlają ich symbole. Wyłącznik pojedynczy (zwany też jednobiegunowym) ma jedno wejście i jedno wyjście, a jego symbol graficzny przedstawia prosty przełącznik z jedną linią wyjściową. Służy on do załączania i wyłączania światła z jednego miejsca. Wyłącznik schodowy, jak już wiemy, ma jedno wejście i dwa wyjścia, co symbolizuje jego zdolność do przełączania obwodu między dwoma ścieżkami. Ta różnica w liczbie linii wyjściowych na symbolu jest kluczowa.
Kiedy dwa wyłączniki to za mało? Symbol i rola wyłącznika krzyżowego w Twojej instalacji
Czasami zdarza się, że potrzebujemy sterować oświetleniem z więcej niż dwóch miejsc – na przykład w bardzo długim korytarzu, w hali, czy na wielopoziomowej klatce schodowej. Wtedy do gry wchodzi wyłącznik krzyżowy. Jego przeznaczenie to właśnie umożliwienie sterowania oświetleniem z trzech, czterech lub więcej punktów. Symbol wyłącznika krzyżowego jest odmienny i zazwyczaj przedstawia skrzyżowane połączenia, co oddaje jego funkcję przełączania dwóch par przewodów korespondencyjnych. Wyłącznik krzyżowy posiada cztery zaciski. Według danych witryna-elektryczna.pl, wyłącznik krzyżowy jest zawsze wpinany pomiędzy dwoma wyłącznikami schodowymi w obwodzie, nigdy samodzielnie ani na początku czy końcu obwodu. To on "krzyżuje" przewody korespondencyjne, zmieniając ich połączenie i umożliwiając dalsze sterowanie.
Montaż oparty na schemacie – najważniejsze wskazówki
Posiadając solidną wiedzę na temat symboli i schematów, możemy przystąpić do praktyki. Pamiętajmy, że teoria i praktyka idą w parze, a prawidłowy montaż wymaga precyzji i uwagi. Niewłaściwe podłączenie może nie tylko spowodować awarię, ale przede wszystkim stworzyć zagrożenie.
Jak odczytywać oznaczenia na zaciskach wyłącznika i powiązać je z symbolem?
Na fizycznym wyłączniku schodowym zazwyczaj znajdziemy oznaczenia zacisków, które odpowiadają elementom na schemacie. Najczęściej spotykane to "L" lub "COM" (od angielskiego "common" – wspólny) dla zacisku wejściowego, czyli tego, do którego podłączamy fazę. Pozostałe dwa zaciski mogą być oznaczone cyframi "1" i "2", lub literami "P" i "Q" – są to zaciski korespondencyjne. Zawsze upewnij się, że przewód fazowy jest podłączony do zacisku wspólnego, a przewody korespondencyjne do odpowiednich zacisków przełączających. To klucz do prawidłowego działania.
Przeczytaj również: Podłącz halogeny LED 230V bezpiecznie - instrukcja krok po kroku
Najczęstsze błędy przy podłączaniu wyłącznika schodowego i jak ich unikać
W mojej karierze widziałem wiele błędów, które można łatwo uniknąć. Najczęstsze z nich to:
- Błędne podłączenie przewodów korespondencyjnych: Zamiast krzyżować je między wyłącznikami, są podłączone równolegle, co uniemożliwia prawidłowe przełączanie. Zawsze sprawdzaj ciągłość obwodu.
- Pomylenie fazy z neutralnym: To bardzo niebezpieczny błąd, który może prowadzić do porażenia prądem. Zawsze używaj próbnika napięcia, aby zidentyfikować przewód fazowy.
- Brak podłączenia przewodu ochronnego: Przewód PE (żółto-zielony) jest kluczowy dla bezpieczeństwa. Nigdy go nie pomijaj, zwłaszcza w oprawach metalowych.
- Niewłaściwe dokręcenie zacisków: Luźne połączenia mogą prowadzić do iskrzenia, przegrzewania się i w efekcie do pożaru. Zawsze dokręcaj śruby z odpowiednią siłą.
Czytanie schematów to proste? Podsumowanie kluczowych informacji o symbolu wyłącznika schodowego
Jak widać, czytanie schematów elektrycznych wcale nie musi być skomplikowane, zwłaszcza gdy rozumiemy podstawowe symbole. Zrozumienie symbolu wyłącznika schodowego to absolutna podstawa dla każdego, kto chce tworzyć bezpieczne i funkcjonalne instalacje elektryczne. Pamiętajmy, że symbol ten reprezentuje łącznik z jednym wejściem i dwoma wyjściami, co pozwala na sterowanie oświetleniem z dwóch miejsc. Jego kluczową rolą jest przełączanie obwodu, a nie tylko jego załączanie czy wyłączanie, jak w przypadku wyłącznika pojedynczego. Kiedy potrzebujemy więcej punktów sterowania, do gry wchodzi wyłącznik krzyżowy, który wpinamy między dwoma wyłącznikami schodowymi. Z odpowiednią wiedzą i precyzją, nawet najbardziej złożone instalacje stają się zrozumiałe i możliwe do wykonania. Nie bój się schematów – one są Twoim przewodnikiem.
