Najkrócej: potrzebujesz właściwego łącznika, lampy z dwoma obwodami i poprawnie rozpoznanych przewodów
- „Dwa włączniki” w tym kontekście oznaczają zwykle łącznik świecznikowy albo dwugrupowy, a nie sterowanie schodowe z dwóch miejsc.
- Lampa musi być podzielona na dwie sekcje - inaczej oba klawisze będą włączać to samo światło.
- Najczęstsza bariera to okablowanie, nie sam żyrandol. W starszej instalacji może brakować dodatkowej żyły.
- Bezpieczeństwo zaczyna się od odłączenia zasilania i potwierdzenia braku napięcia testerem.
- Po montażu testuj każdą sekcję osobno, a przy jakichkolwiek wątpliwościach zatrzymaj pracę i wezwij elektryka.
Co oznacza sterowanie z dwóch klawiszy i dlaczego nie mylić go ze schodowym
Gdy ktoś pyta o podłączenie lampy na dwa włączniki, najczęściej chodzi o łącznik świecznikowy albo łącznik dwugrupowy. To zupełnie inny układ niż sterowanie schodowe, w którym światłem zarządza się z dwóch różnych miejsc w pomieszczeniu lub na klatce schodowej. Tutaj celem jest podział jednej oprawy na dwa niezależne obwody, zwykle po to, by zapalić tylko część żarówek albo całość.
To ważne rozróżnienie, bo w praktyce nie trzeba żadnej instalacji trójfazowej. W większości mieszkań i domów pracujesz na zwykłym zasilaniu 230 V, tylko z odpowiednio poprowadzonymi przewodami do lampy i łącznika. Ja zawsze zaczynam od tego doprecyzowania, bo to od razu ucina sporą część nieporozumień.
| Rozwiązanie | Co robi | Kiedy ma sens | Najczęstsze pomyłki |
|---|---|---|---|
| Łącznik świecznikowy / dwugrupowy | Steruje dwiema sekcjami jednej lampy | Gdy żyrandol ma osobne obwody dla dwóch grup źródeł światła | Mylenie z wyłącznikiem schodowym |
| Łącznik schodowy | Włącza światło z dwóch miejsc | Na schodach, w korytarzu, przy sypialni z dwoma punktami sterowania | Próba użycia go do rozdzielenia sekcji żyrandola |
Jeśli już na tym etapie widzisz, że chodzi ci nie o dwa miejsca sterowania, ale o dwie grupy żarówek, jesteś w dobrym miejscu. Następny krok to sprawdzenie, czy instalacja i sama lampa w ogóle pozwalają na taki układ.
Kiedy instalacja zadziała, a kiedy zatrzyma cię okablowanie
Żyrandol na dwa obwody nie jest trudny sam z siebie. Problem zaczyna się wtedy, gdy lampa nie ma rozdzielonych sekcji albo w suficie brakuje przewodu, który pozwoli je sterować niezależnie. Najprościej mówiąc: jeden włącznik podwójny nie stworzy dwóch obwodów sam z siebie - musi mieć do czego podać sygnał.
W starszych mieszkaniach najczęściej blokuje cię właśnie okablowanie. Jeśli z sufitu wychodzi tylko jeden przewód fazowy do lampy, obie sekcje będą świecić razem albo trzeba będzie dołożyć przewód. Tego nie warto maskować prowizorką, bo później kończy się to przypadkowymi zwarciami, dziwnym zachowaniem klawiszy albo koniecznością ponownego demontażu oprawy.
| Warunek | Dlaczego jest potrzebny | Co jeśli go brakuje |
|---|---|---|
| Lampa z dwiema sekcjami świecenia | Bez podziału oprawy nie da się sterować częściami osobno | Oba klawisze będą zasilały ten sam obwód |
| Osobne przewody sterujące do dwóch grup | Każdy klawisz musi mieć własne wyjście | Potrzebna jest przeróbka lub dołożenie żyły |
| Neutralny i ochronny w odpowiednim miejscu | Zapewnia poprawną pracę i bezpieczeństwo metalowej oprawy | Nie podłączaj „na oko” - trzeba najpierw zidentyfikować układ |
| Łącznik o odpowiednim prądzie znamionowym | Osprzęt musi wytrzymać obciążenie instalacji i źródeł LED | Ryzyko grzania, szybszego zużycia i niestabilnej pracy |
Jeżeli spełniasz te cztery warunki, montaż zwykle da się wykonać bez większej ingerencji w instalację. Zanim jednak przejdziesz do podłączania, przygotuj narzędzia i upewnij się, że wiesz, który przewód jest który.
Narzędzia i przewody, które warto sprawdzić zanim ruszysz z montażem
Do takiej pracy nie potrzeba ciężkiego sprzętu, ale kilka rzeczy naprawdę ułatwia sprawę. Ja nie zaczynam bez próbnika dwubiegunowego, izolowanych śrubokrętów i sensownych złączek, bo to właśnie detale decydują o tym, czy po montażu wszystko będzie działać stabilnie.
- Próbnik dwubiegunowy - do sprawdzenia, czy w przewodach nie ma napięcia.
- Śrubokręty izolowane - najlepiej dopasowane do zacisków w łączniku i oprawie.
- Szczypce do ściągania izolacji - ułatwiają przygotowanie końcówek bez uszkadzania żył.
- Złączki zaciskowe - przydają się, gdy trzeba połączyć kilka przewodów w jednej puszce lub w osłonie lampy.
- Drabina i latarka czołowa - brzmi banalnie, ale przy suficie to naprawdę oszczędza czas i nerwy.
| Kolor przewodu | Zwykle oznacza | Na co uważać |
|---|---|---|
| Niebieski | Neutralny N | Powinien trafiać do wspólnego punktu lampy, ale nie zakładaj tego bez pomiaru |
| Zielono-żółty | Ochronny PE | Łączy się z obudową metalowej oprawy, jeśli producent przewidział taki zacisk |
| Brązowy, czarny, szary | Faza lub przewód sterujący | W starych instalacjach kolory bywają mieszane, więc nie opieraj się wyłącznie na barwie |
Warto też sprawdzić sam łącznik. Popularne mechanizmy mają zwykle 10 AX lub 16 AX przy 250 V, ale zawsze patrz na tabliczkę znamionową konkretnego modelu. Jeśli używasz LED-ów z zasilaczami o wyższym prądzie rozruchowym, ten detal ma realne znaczenie. Jeśli wszystko się zgadza, można przejść do samego montażu.
Jak podłączyć żyrandol krok po kroku
W tym układzie faza jest rozdzielana na dwie grupy, a neutralny zwykle pozostaje wspólny. Najpierw odłącz zasilanie w rozdzielnicy, a potem sprawdź próbnikiem, czy na przewodach rzeczywiście nie ma napięcia. Tego kroku nie omijam nigdy, nawet przy pozornie prostym montażu.| Oznaczenie | Gdzie trafia | Uwaga |
|---|---|---|
| L | Wejście fazy do łącznika | To zasilanie wspólne, nie myl go z wyjściami |
| L1 / 1 | Pierwszy przewód do sekcji lampy | Obsługuje jedną grupę źródeł światła |
| L2 / 2 | Drugi przewód do sekcji lampy | Obsługuje drugą grupę źródeł światła |
| N | Neutralny wspólny | Zwykle niebieski, ale potwierdź pomiarem |
| PE | Ochronny do metalowej obudowy | Podłącz tylko wtedy, gdy oprawa ma taki zacisk |
- Wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy i sprawdź brak napięcia testerem.
- Otwórz puszkę i osłonę lampy, a jeśli to możliwe, zrób zdjęcie pierwotnego połączenia. To pomaga wrócić do układu, jeśli coś budzi wątpliwości.
- Zidentyfikuj przewody prowadzące do lampy i do łącznika. Nie zakładaj niczego wyłącznie po kolorze, szczególnie w starszym mieszkaniu.

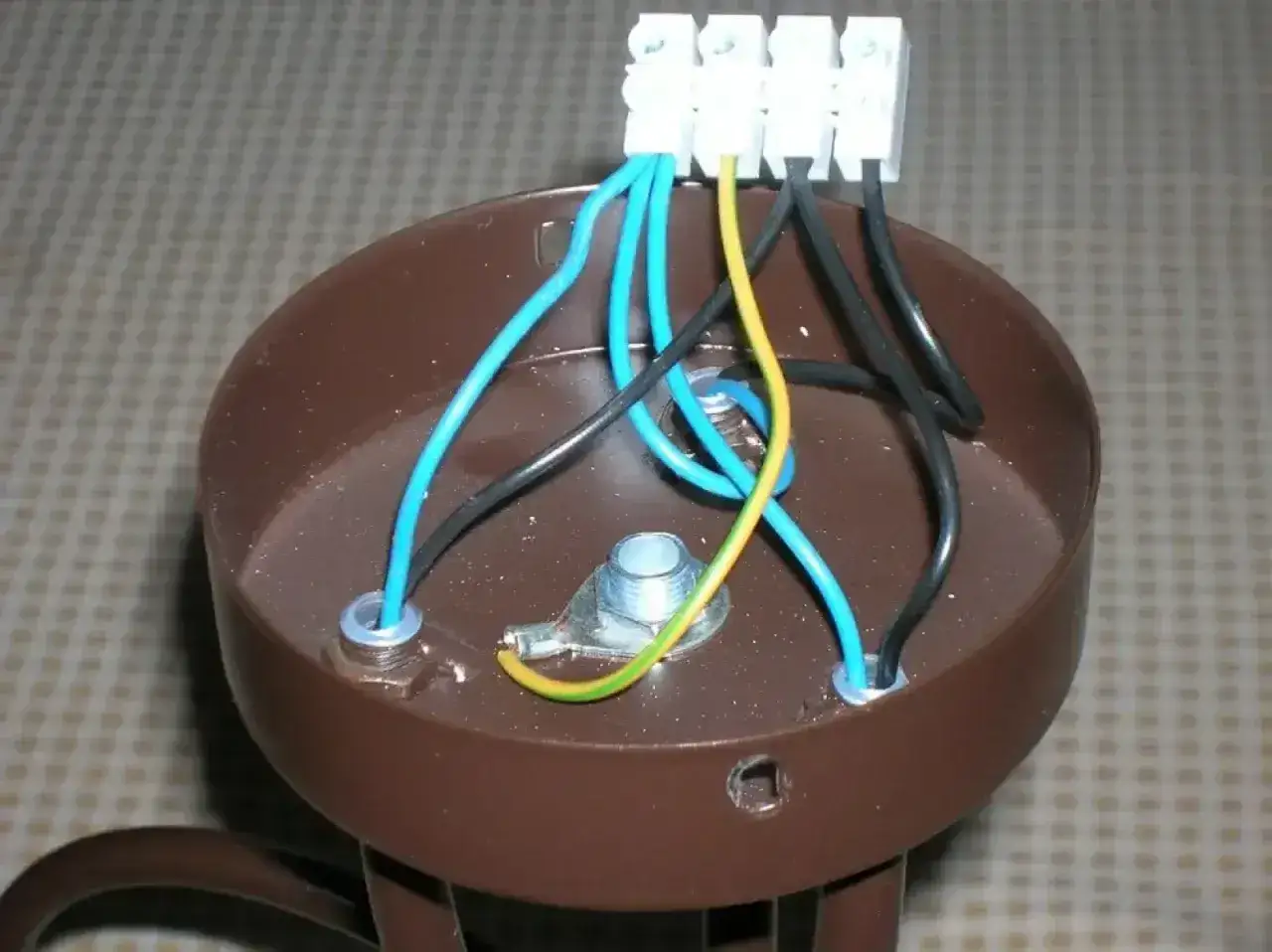

- Podłącz neutralny do wspólnego punktu oprawy, a przewód ochronny do zacisku PE lub metalowego korpusu, jeśli producent go przewidział.
- Rozdziel fazę na dwa obwody zgodnie z oznaczeniami lampy. W wielu żyrandolach jedna sekcja świeci po podaniu napięcia na L1, a druga po podaniu na L2.
- W łączniku podłącz fazę zasilającą do zacisku wspólnego, a dwa przewody wychodzące do lampy do osobnych wyjść. To właśnie one sterują sekcjami.
- Jeśli lampa ma mostki fabryczne, usuń je tylko wtedy, gdy instrukcja oprawy przewiduje pracę w dwóch obwodach. Nie wyrywaj niczego „na próbę”.
- Dokręć zaciski, uporządkuj przewody i zamknij osłony, a dopiero potem przywróć zasilanie i sprawdź każdą sekcję osobno.
Jeśli po włączeniu jeden klawisz uruchamia złą grupę albo oba robią to samo, problem zwykle leży w mostkach lampy albo w zamianie przewodów wyjściowych z łącznika. Wtedy lepiej wrócić do kroku drugiego niż liczyć na przypadek.
Najczęstsze błędy, które od razu psują efekt albo bezpieczeństwo
Przy takim montażu błędy są bardzo przewidywalne. Najczęściej widzę te same kilka potknięć, które powodują, że lampa działa częściowo, świeci odwrotnie do oczekiwań albo w ogóle nie daje się uruchomić.
- Praca bez odłączenia zasilania - najgorszy i najłatwiej unikany błąd.
- Łączenie przewodów tylko po kolorach - w starych instalacjach kolory bywają mylące.
- Zostawienie mostka w żyrandolu - wtedy oba klawisze sterują tym samym obwodem.
- Brak podłączenia ochronnego PE - szczególnie ważne przy metalowej oprawie.
- Niedopasowane złączki - zbyt małe lub słabe połączenie potrafi się grzać i luzować.
- Za słaby łącznik - osprzęt o zbyt małym prądzie znamionowym szybciej się zużywa.
- Prowizorka zamiast diagnozy - jeśli instalacja ma tylko jeden przewód sterujący, nie udawaj, że da się z niej zrobić dwa niezależne obwody bez przeróbki.
Jeśli po pierwszym uruchomieniu bezpiecznik wybija albo łącznik się grzeje, nie testuj dalej „na próbę”. W takich sytuacjach bezpieczniej jest wyłączyć obwód i sprawdzić połączenia od początku niż szukać winy po omacku.
Co kupić od razu, żeby nie wracać do tej instalacji
Z mojego punktu widzenia najlepiej od razu dobrać osprzęt do realnego układu w mieszkaniu, bo to oszczędza drugą wizytę przy suficie i dodatkowy demontaż maskownicy. W 2026 r. różnice cenowe są spore, ale nadal da się to zamknąć w rozsądnym budżecie, jeśli instalacja nie wymaga większej przeróbki.
| Element | Na co patrzeć | Orientacyjny koszt |
|---|---|---|
| Łącznik dwugrupowy świecznikowy | Prąd znamionowy 10 AX lub 16 AX, wygodne zaciski, opcjonalne podświetlenie | około 20-80 zł, lepsze modele wyżej |
| Złączki instalacyjne | Dopasowanie do przekroju przewodu i liczby żył | około 10-30 zł |
| Próbnik dwubiegunowy | Do sprawdzenia braku napięcia przed pracą i po montażu | około 40-150 zł |
| Usługa elektryka | Gdy trzeba przerobić obwód, dołożyć żyłę albo uporządkować starą instalację | około 150-300 zł za prostą wymianę, więcej przy przeróbkach |
Jeśli instalacja jest stara i nie ma osobnego przewodu do drugiej sekcji, koszt rośnie nie przez sam żyrandol, tylko przez dodatkową pracę przy obwodzie. W praktyce najważniejsze są trzy rzeczy: właściwy łącznik, lampa rozdzielona na dwa obwody i pewna identyfikacja przewodów. Jeśli którykolwiek z tych elementów nie pasuje, lepiej zrobić krok w tył i zlecić przeróbkę elektrykowi niż poprawiać skutki zwarcia albo źle rozdzielonej fazy.
