Potrójny układ schodowy ma sens tam, gdzie chcesz wygodnie sterować kilkoma strefami światła z dwóch miejsc i nie mieć wrażenia, że instalacja została zaprojektowana „na oko”. Schemat wyłącznika schodowego potrójnego trzeba czytać inaczej niż zwykły obwód z jednym klawiszem, bo tu liczy się liczba torów, poprawne oznaczenie przewodów i to, czy w puszce w ogóle jest miejsce na taki układ. Poniżej rozkładam temat na prosty schemat połączeń, praktyczny montaż i błędy, które najczęściej psują całą pracę.
Najpierw ustal, czy potrzebujesz trzech obwodów, czy jednego światła sterowanego z kilku miejsc
- Potrójny łącznik schodowy steruje trzema niezależnymi obwodami z dwóch punktów.
- Jeśli chcesz sterować jednym światłem z trzech lub więcej miejsc, potrzebujesz układu schodowego z łącznikiem krzyżowym.
- W typowej instalacji faza trafia do pierwszego łącznika, a przewody neutralny i ochronny idą bezpośrednio do lamp.
- Przy trzech sekcjach rośnie liczba żył korespondencyjnych, więc projekt okablowania trzeba zrobić przed tynkami.
- Do takich układów najlepiej sprawdza się osprzęt o parametrach co najmniej 10AX/250V i głębokie puszki.
- Jeśli brakuje miejsca na przewody, czasem taniej i szybciej wychodzi przekaźnik bistabilny albo moduł smart niż przeróbka całej trasy kablowej.
Co naprawdę oznacza potrójny układ schodowy
Ja zaczynam od rozróżnienia pojęć, bo tu najłatwiej o nieporozumienie. W praktyce „potrójny” oznacza najczęściej trzy niezależne tory oświetleniowe zamknięte w jednym osprzęcie: jeden klawisz obsługuje jedną sekcję, drugi kolejną, trzeci trzecią. To wygodne w salonach z podziałem na strefy, długich korytarzach, przy schodach z dodatkowymi punktami światła albo w pomieszczeniach, gdzie nie chcesz za każdym razem zapalać całego sufitu.
Warto też od razu odciąć drugą, częstą interpretację: jeśli ktoś mówi o jednym świetle sterowanym z trzech miejsc, to nie jest układ potrójny, tylko klasyczny schodowy rozbudowany o łącznik krzyżowy. To ważne, bo od tego zależy nie tylko schemat, ale też liczba przewodów i dobór osprzętu. W praktyce ten jeden szczegół potrafi zaoszczędzić kilka godzin błędnej pracy.
| Potrzeba | Właściwy układ | Co steruje | Najważniejsza cecha |
|---|---|---|---|
| Jedno światło z dwóch miejsc | Schodowy pojedynczy | 1 obwód | Najprostszy wariant |
| Dwa źródła światła z dwóch miejsc | Schodowy podwójny | 2 obwody | Każdy klawisz działa osobno |
| Trzy strefy światła z dwóch miejsc | Schodowy potrójny | 3 obwody | W jednej obudowie są trzy niezależne sekcje |
| Jedno światło z trzech i więcej miejsc | Schodowy + krzyżowy | 1 obwód | Inna logika połączeń niż w wersji potrójnej |
To rozróżnienie zamyka pierwszy etap planowania. Kiedy już wiadomo, co naprawdę ma działać, można przejść do konkretnego schematu połączeń.

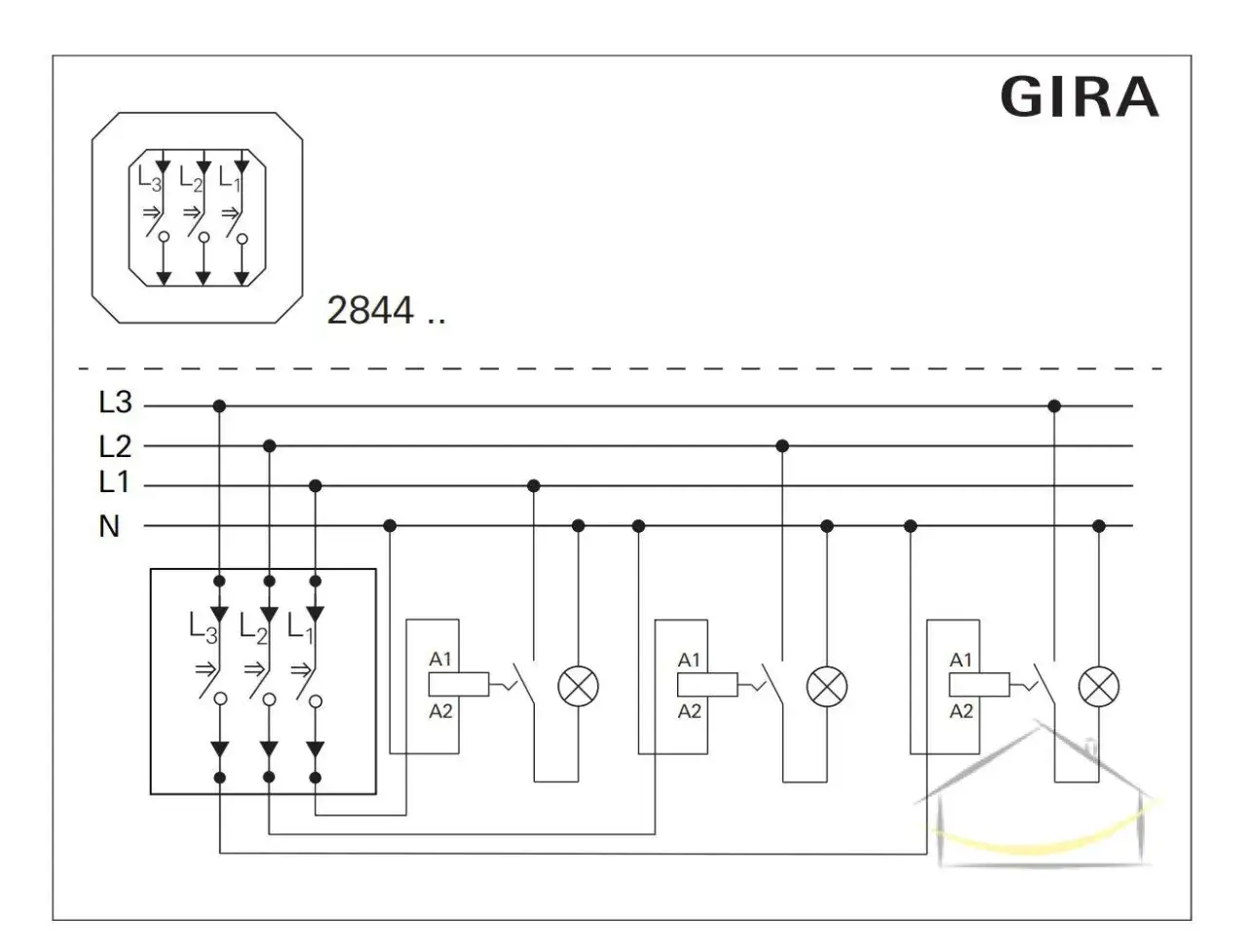

Jak wygląda schemat połączeń w praktyce
W potrójnym układzie schodowym masz trzy osobne obwody, ale logika pozostaje ta sama: faza trafia do pierwszego łącznika, przewody korespondencyjne łączą oba punkty sterowania, a z drugiego łącznika wychodzą przewody do odpowiednich lamp. Neutralny i ochronny nie przechodzą przez łączniki, tylko idą prosto do opraw. To najważniejsza zasada, którą powtarzam przy każdym montażu, bo od niej zależy poprawność całego układu.| Element | Jak go prowadzić | Na co uważać |
|---|---|---|
| Faza L | Do zacisku wspólnego pierwszego łącznika | Nie mylić z przewodem powrotnym do lampy |
| Przewody korespondencyjne | Pomiędzy pierwszym i drugim łącznikiem, osobno dla każdej sekcji | Nie mieszać par między klawiszami |
| Wyjścia do lamp | Z drugiego łącznika do trzech źródeł światła | Każdy obwód musi wrócić do właściwej sekcji |
| N i PE | Bezpośrednio do opraw oświetleniowych | Nie prowadzić ich przez łącznik schodowy |
Przy takim układzie liczba przewodów szybko rośnie. Dla trzech sekcji trzeba przewidzieć sześć żył korespondencyjnych między punktami sterowania, a do tego osobne tory do lamp. Dlatego przy nowych instalacjach nie projektuję tego „na styk” - zostawiam zapas miejsca w puszkach i sensowny margines na przyszłą zmianę osprzętu. Jeśli przewody są już w ścianie, to właśnie teraz wychodzi, czy układ da się zrealizować bez kucia.
Jeżeli chcesz, żeby całość wyglądała czytelnie także po latach, oznaczaj żyły jeszcze przed podłączeniem. W praktyce to drobiazg, ale oszczędza najwięcej czasu przy serwisie. Następny krok to już samo podłączenie, które najlepiej rozbić na prostą sekwencję.

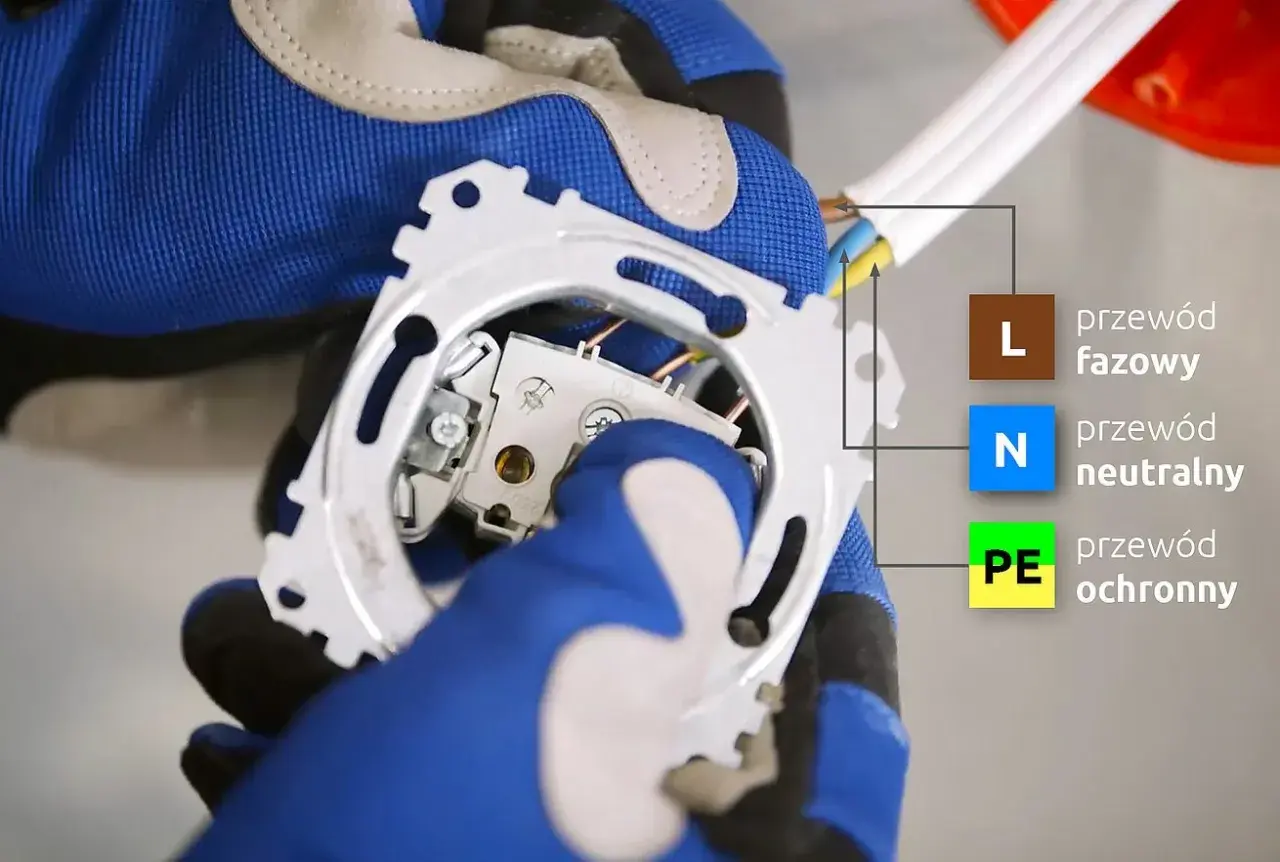

Jak podłączyć układ krok po kroku
Przy instalacji 230 V nie zaczynam od śrubokręta, tylko od odłączenia zasilania i sprawdzenia braku napięcia odpowiednim miernikiem. Lampka próbna to za mało, bo daje pozorne poczucie bezpieczeństwa. Dopiero potem przechodzę do identyfikacji zacisków na obu łącznikach.
- Wyłącz zasilanie obwodu i potwierdź brak napięcia na przewodach.
- Sprawdź oznaczenia zacisków na łącznikach. Zwykle producent opisuje wspólny tor jako L, a pozostałe jako wyjścia sekcyjne.
- Podłącz fazę do wspólnego zacisku pierwszego łącznika.
- Połącz przewody korespondencyjne sekcja po sekcji, tak aby każdy klawisz miał swoją parę przewodów między punktami sterowania.
- Z drugiego łącznika wyprowadź trzy osobne przewody do trzech punktów świetlnych.
- Przewody neutralny N i ochronny PE poprowadź bezpośrednio do opraw.
- Przed zamknięciem puszek przetestuj każdy klawisz osobno i sprawdź, czy nie steruje przypadkiem inną sekcją.
Jeśli po uruchomieniu jedna sekcja działa odwrotnie albo zapala nie to światło, nie szukam problemu „na chybił trafił”. Najczęściej winna jest zamiana pary korespondencyjnej albo pomylenie wyjść między sekcjami. W takim przypadku wystarczy uporządkować przewody, zamiast przebudowywać całą instalację.
W nowoczesnych wnętrzach taka sekwencja ma jeszcze jedną zaletę: łatwo później dopasować sterowanie do scen świetlnych. Kiedy przewody są opisane, można bez bólu zmienić układ lamp, a to w aranżacjach oświetleniowych ma realne znaczenie.
Jak dobrać przewody, puszki i osprzęt
Dobry schemat bez odpowiednich materiałów i tak nie zadziała długo. W praktyce patrzę przede wszystkim na trzy rzeczy: przekrój przewodów, głębokość puszki i parametry samego łącznika. Dla osprzętu oświetleniowego bardzo często spotkasz wersje 10AX/250V, czyli takie, które są przygotowane do typowych obciążeń w domowej instalacji. W pomieszczeniach suchych zwykle wystarcza IP20, a w garażu, pralni, na tarasie lub w miejscach narażonych na wilgoć lepiej szukać wyższej ochrony, na przykład IP44 lub IP54.
- Przewody - dla obwodów oświetleniowych najczęściej stosuje się żyły 1,5 mm², ale przy potrójnym układzie ważniejsza od samego przekroju jest liczba żył i ich logiczne rozdzielenie.
- Puszka - przy takim osprzęcie głęboka puszka 60 mm lub większa daje dużo bezpieczniejszy zapas miejsca niż wersja płytka.
- Łącznik - sprawdź, czy producent przewidział wersję potrójną schodową, a nie tylko zwykły potrójny świecznikowy.
- Oznaczenia - przewody korespondencyjne warto oznaczyć jeszcze przed osadzeniem w puszce, bo po kilku minutach wszystko zaczyna wyglądać podobnie.
- Miejsce montażu - trzy klawisze obok siebie potrzebują więcej przestrzeni manewrowej niż zwykły pojedynczy łącznik.
Jeśli instalacja jest dopiero projektowana, zostawiam zapas pod przyszłe zmiany. To szczególnie ważne w salonach i strefach dziennych, gdzie układ światła często zmienia się wraz z meblami albo podziałem funkcji pomieszczenia. W gotowej ścianie brak żył bywa większym problemem niż sam koszt nowego osprzętu.
To prowadzi prosto do kolejnego tematu: co najczęściej psuje montaż i po czym poznać, że coś zostało podłączone nie tak.
Najczęstsze błędy, które psują cały układ
W takich instalacjach błędów nie robi się spektakularnie, tylko po cichu: jeden przewód trafia w zły zacisk, jedna para korespondencyjna zostaje zamieniona z inną i nagle światło działa nieprzewidywalnie. Ja zwykle szukam problemu w tej kolejności, bo to najszybsza droga do diagnozy.
| Objaw | Prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Jedna sekcja nie reaguje | Zamienione przewody korespondencyjne albo źle podłączony zacisk wspólny | Sprawdź pary przewodów dla tej sekcji i porównaj je z oznaczeniami producenta |
| Włącza się niewłaściwa lampa | Pomylenie wyjść między sekcjami | Oznacz przewody i przypisz je do właściwego klawisza |
| Układ działa tylko z jednego miejsca | Brak jednej żyły korespondencyjnej albo przerwa w połączeniu | Sprawdź ciągłość przewodów i stan zacisków |
| Puszka nie chce się zamknąć | Za mało miejsca na przewody i mechanizm | Użyj głębszej puszki lub uporządkuj wiązkę przewodów |
| Osprzęt grzeje się albo pracuje niestabilnie | Zbyt słaby lub nieprawidłowo dobrany łącznik | Porównaj parametry znamionowe z obciążeniem obwodu |
Jest jeszcze jedna pułapka: nie każdy układ da się wykonać bez zmian w ścianie. Jeśli w puszkach nie ma odpowiedniej liczby żył albo trasy kablowe są zbyt krótkie, lepiej to przyznać na etapie planu niż udawać, że „jakoś się zmieści”. To właśnie wtedy wchodzi w grę inne rozwiązanie.
Kiedy lepiej wybrać automatykę zamiast klasycznego schematu
Jeżeli chcesz sterować jednym światłem z trzech lub więcej miejsc, klasyczny potrójny łącznik schodowy nie rozwiąże problemu. Wtedy sens ma układ schodowy z krzyżowym albo rozwiązanie z przekaźnikiem bistabilnym, modułem dopuszkowym czy systemem smart. Z mojego punktu widzenia to szczególnie dobre wyjście przy modernizacji starszych mieszkań, gdzie brakuje przewodów korespondencyjnych, a kucie ścian byłoby nieproporcjonalnie drogie.- Klasyczny potrójny łącznik schodowy - najlepszy, gdy chcesz sterować trzema oddzielnymi strefami z dwóch miejsc.
- Schodowy z krzyżowym - właściwy do jednego obwodu obsługiwanego z trzech i więcej punktów.
- Przekaźnik bistabilny - dobry, gdy chcesz uprościć okablowanie i sterować wieloma punktami bez rozbudowanej wiązki przewodów.
- Moduł smart - najbardziej elastyczny, ale zależny od elektroniki, aplikacji lub systemu sterowania.
Każda z tych opcji ma sens w innym scenariuszu. Klasyczny osprzęt wygrywa prostotą i przewidywalnością, ale gdy instalacja jest ciasna, stara albo po prostu już położona, automatyka bywa rozsądniejsza niż walka z przewodami. Tu nie chodzi o technologiczną modę, tylko o to, żeby światło działało bez kombinowania.
Na końcu i tak liczy się jedno: czy po zamknięciu puszek wszystko działa pewnie, bez grzebania w ścianie. Dlatego ostatni krok traktuję zawsze jako obowiązkowy, nie opcjonalny.
Co sprawdzić przed złożeniem puszek na stałe
Zanim skręcę osprzęt i zamknę puszki, robię prostą checklistę. To jest moment, w którym wychodzą wszystkie drobne pomyłki, a poprawka zajmuje pięć minut zamiast pięciu godzin.
- Czy do pierwszego łącznika trafia właściwa faza L.
- Czy każda sekcja ma własną, niepomyloną parę przewodów korespondencyjnych.
- Czy z drugiego łącznika wychodzą dokładnie trzy przewody do trzech źródeł światła.
- Czy przewody N i PE idą bezpośrednio do opraw, a nie przez łącznik.
- Czy zaciski są dokręcone, ale nie przeciążone mechanicznie.
- Czy puszka nie zgniata izolacji i daje miejsce na bezpieczne ułożenie przewodów.
- Czy po teście każda sekcja zapala i gasi właściwą strefę światła.
Jeśli ten etap przejdziesz spokojnie, układ będzie działał przewidywalnie i bez zbędnych niespodzianek. Przy oświetleniu strefowym największą różnicę robi nie „bardziej zaawansowany” osprzęt, tylko poprawnie zaplanowana instalacja: właściwa liczba żył, sensowny zapas miejsca i konsekwentne oznaczenie przewodów. Właśnie tak buduje się układ, który po montażu po prostu działa.
