Dwie lampy, jeden kabel z sufitu – czy to w ogóle możliwe i bezpieczne?

Często spotykam się z pytaniem, czy podłączenie dwóch lamp do jednego punktu zasilania w suficie jest w ogóle wykonalne i, co ważniejsze, bezpieczne. Odpowiedź brzmi: tak, jest to możliwe i często stosowane rozwiązanie, ale wymaga ono ścisłego przestrzegania zasad bezpieczeństwa i odpowiedniej techniki. Kluczem do sukcesu jest tutaj prawidłowe połączenie elektryczne, które zapewni nie tylko funkcjonalność, ale przede wszystkim bezpieczeństwo użytkowników i instalacji.

Kiedy podłączenie dwóch lamp do jednego punktu to dobry pomysł?

Istnieje wiele sytuacji, w których takie rozwiązanie okazuje się niezwykle praktyczne i pożądane. Wyobraź sobie długi korytarz, w którym jedno źródło światła nie zapewnia wystarczającego oświetlenia, a kucie ścian pod dodatkowy punkt zasilania jest niemożliwe lub nieopłacalne. Podobnie jest nad stołem w jadalni, gdzie dwie mniejsze lampy mogą stworzyć bardziej równomierne i estetyczne oświetlenie niż jedna duża. W kuchni, gdzie potrzebujemy dobrego światła nad blatem roboczym i stołem, a mamy tylko jeden punkt w suficie, to również idealne rozwiązanie. Pozwala to na równomierne oświetlenie i estetyczne rozmieszczenie punktów świetlnych bez konieczności kosztownych i czasochłonnych prac remontowych.

Potencjalne ryzyka i dlaczego nie można tego robić "na czuja"?

Prąd elektryczny jest niewidzialny i nie wybacza błędów. Dlatego też jakiekolwiek prace z nim związane wymagają precyzji, wiedzy i ostrożności. Nieprawidłowe podłączenie dwóch lamp do jednego kabla może prowadzić do poważnych konsekwencji, takich jak porażenie prądem, zwarcie w instalacji, a w skrajnych przypadkach nawet pożar. Pamiętam, jak kiedyś jeden z moich znajomych próbował podłączyć lampy "na czuja" i skończyło się to na uszkodzeniu instalacji w całym pokoju. Jak podaje wodzislaw.info.pl, podstawą jest zawsze bezpieczne połączenie. Robienie tego bez odpowiedniej wiedzy to proszenie się o kłopoty. Błędy w połączeniach mogą skutkować nie tylko uszkodzeniem samych lamp, ale także przegrzewaniem się przewodów, co stanowi realne zagrożenie pożarowe. Dlatego też, zanim przystąpisz do pracy, upewnij się, że wiesz, co robisz, i nie bagatelizuj żadnego z kroków bezpieczeństwa.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem

Zawsze powtarzam, że bezpieczeństwo jest priorytetem numer jeden przy wszelkich pracach z elektrycznością. Nie ma tu miejsca na kompromisy czy pomijanie jakichkolwiek kroków. Każde niedopatrzenie może mieć tragiczne konsekwencje, dlatego zanim w ogóle pomyślisz o podłączaniu przewodów, musisz opanować podstawowe zasady bezpiecznej pracy.

Krok zero: Jak prawidłowo i skutecznie odłączyć zasilanie?

Ten krok jest absolutnie najważniejszy i nie wolno go lekceważyć. To Twoja pierwsza i najważniejsza linia obrony przed porażeniem prądem. Oto jak to zrobić prawidłowo:

1. Zlokalizuj główną skrzynkę bezpiecznikową lub rozdzielnicę. Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub na klatce schodowej.
2. Wyłącz odpowiedni bezpiecznik. Najczęściej będzie to bezpiecznik obwodu oświetleniowego w pomieszczeniu, w którym pracujesz. Jeśli nie masz pewności, który to, wyłącz bezpiecznik główny, odcinając zasilanie w całym mieszkaniu.
3. Użyj próbnika napięcia (np. neonowego lub cyfrowego) do bezwzględnego sprawdzenia braku napięcia w miejscu pracy. Pamiętaj, że samo wyłączenie światła włącznikiem nie wystarczy – zasilanie nadal może być doprowadzone do punktu. Próbnik to Twoje oczy w świecie niewidzialnego prądu.
4. Zabezpiecz bezpiecznik przed przypadkowym włączeniem. Jeśli pracujesz w domu z innymi osobami, umieść na wyłączonym bezpieczniku kartkę z informacją: "Nie włączać! Prace elektryczne!". To prosta, ale skuteczna metoda zapobiegania nieumyślnemu włączeniu prądu.

Pamiętaj, że ten krok jest najważniejszy i nie wolno go lekceważyć. Zawsze upewnij się, że prąd jest odłączony, zanim dotkniesz jakiegokolwiek przewodu.

Niezbędne narzędzia – co musisz mieć pod ręką, by praca poszła sprawnie?

Posiadanie odpowiednich narzędzi to podstawa efektywnej i bezpiecznej pracy. Oto lista, którą zawsze mam przy sobie, gdy zabieram się za elektrykę:

• Próbnik napięcia (neonowy lub cyfrowy): Niezbędny do weryfikacji braku napięcia. Bez niego ani rusz!
• Śrubokręty izolowane (płaskie i krzyżakowe): Używaj tylko narzędzi z izolowanymi rękojeściami, które chronią przed porażeniem.
• Szczypce do ściągania izolacji (ściągacz izolacji): Pozwalają na precyzyjne usunięcie izolacji z przewodów bez uszkadzania żył.
• Nóż monterski lub obcinaczki do kabli: Do cięcia i przygotowywania przewodów.
• Złączki elektryczne (np. szybkozłączki WAGO lub kostki elektryczne): Służą do bezpiecznego i trwałego łączenia przewodów. O nich szerzej opowiem później.
• Taśma izolacyjna (opcjonalnie, do zabezpieczenia): Może być przydatna do dodatkowego zabezpieczenia połączeń, choć przy dobrych złączkach nie jest zawsze konieczna.
• Drabina lub stabilny podest: Zapewni bezpieczny dostęp do miejsca pracy na wysokości.
• Latarka czołowa (dla lepszej widoczności): Niezwykle pomocna, gdy pracujesz w słabo oświetlonym miejscu, np. w puszce sufitowej.

Każde z tych narzędzi ma swoje zastosowanie i przyczynia się do bezpieczeństwa oraz jakości wykonanej pracy.

Uprawnienia SEP – kiedy są wymagane i dlaczego warto wezwać elektryka?

Wielu ludzi zastanawia się, czy do podłączenia lamp potrzebne są uprawnienia SEP (Stowarzyszenie Elektryków Polskich). Formalnie, do prostych prac domowych, takich jak montaż oświetlenia, nie są wymagane uprawnienia SEP do 1kV. Jednakże, osoba wykonująca takie prace powinna posiadać odpowiednią wiedzę i doświadczenie. Uprawnienia SEP G1 E (eksploatacja) są wymagane przy bardziej skomplikowanych pracach, np. przy wymianie całej instalacji czy podłączaniu urządzeń o większej mocy. Moja rada jest prosta: jeśli masz jakiekolwiek wątpliwości, brakuje Ci doświadczenia lub po prostu obawiasz się pracy z prądem, zawsze wezwij wykwalifikowanego elektryka. Korzyści z zatrudnienia profesjonalisty są nieocenione: masz pewność bezpieczeństwa, gwarancję poprawności wykonania, a instalacja będzie zgodna z obowiązującymi normami. To inwestycja w spokój ducha i bezpieczeństwo Twoje oraz Twoich bliskich.

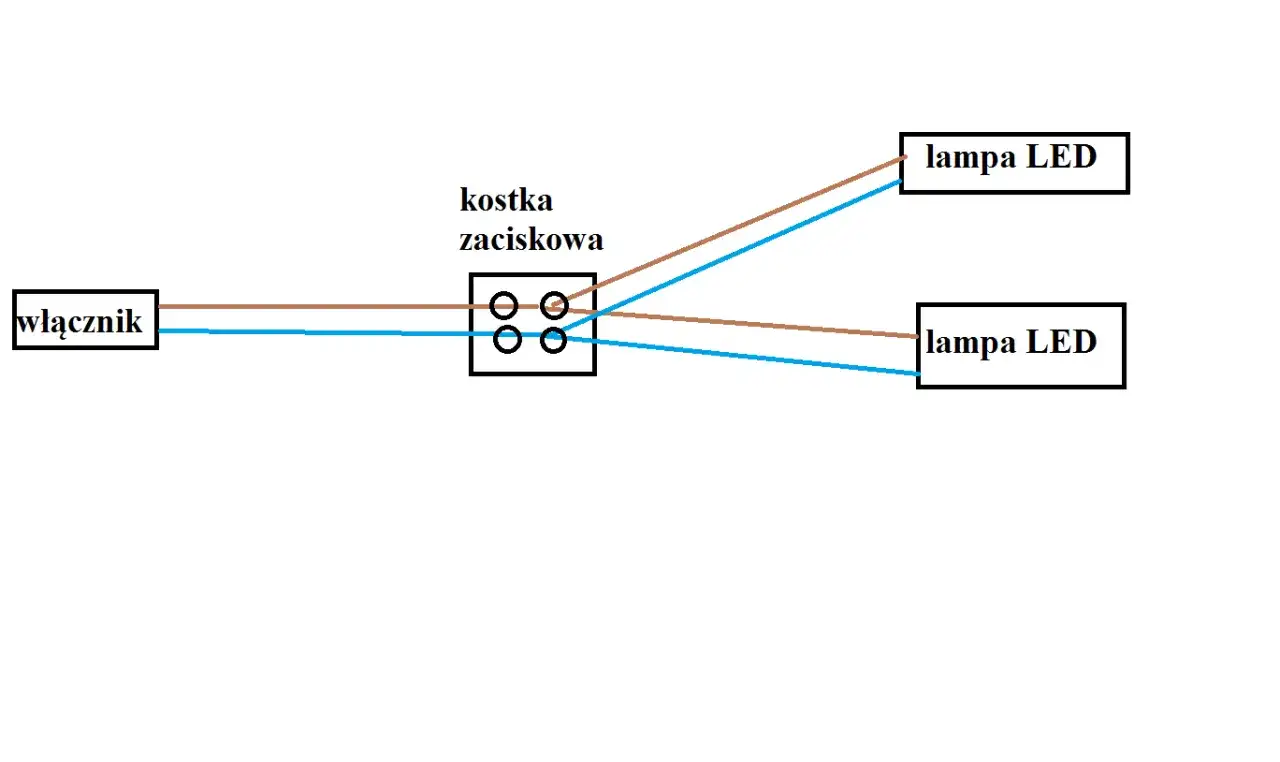

Połączenie równoległe – jedyna słuszna metoda, którą musisz poznać

Zrozumienie zasady połączenia równoległego to absolutna podstawa do bezpiecznego i funkcjonalnego podłączenia dwóch lamp. Bez tej wiedzy, ryzykujesz nie tylko słabe oświetlenie, ale i poważne problemy z instalacją. To właśnie ta metoda gwarantuje, że Twoje lampy będą działać tak, jak powinny.

Co to jest połączenie równoległe i dlaczego gwarantuje sukces?

Połączenie równoległe w kontekście oświetlenia oznacza, że każda lampa jest podłączona bezpośrednio do źródła zasilania, niezależnie od drugiej. Jak to działa? Prąd z kabla z sufitu rozdziela się na dwie ścieżki – jedną do pierwszej lampy, drugą do drugiej. Kluczowe jest to, że każda lampa otrzymuje pełne napięcie zasilania. Dzięki temu obie będą świecić z pełną mocą, a co równie ważne, awaria jednej z nich (np. przepalenie żarówki) nie spowoduje zgaszenia drugiej. To standardowe i jedyne prawidłowe połączenie dla oświetlenia domowego, gwarantujące niezawodność i optymalną jasność.

Dlaczego połączenie szeregowe to pułapka i jak go unikać?

W przeciwieństwie do połączenia równoległego, połączenie szeregowe jest absolutnie nieodpowiednie dla oświetlenia domowego i stanowi prawdziwą pułapkę. W połączeniu szeregowym prąd przepływa kolejno przez jedną lampę, a następnie przez drugą. Oznacza to, że napięcie dzieli się pomiędzy odbiorniki, co skutkuje ich słabszym świeceniem, a w przypadku dwóch lamp, obie będą świecić z połową mocy. Co gorsza, uszkodzenie jednej żarówki (lub jej wykręcenie) przerywa cały obwód, co oznacza, że obie lampy zgasną. To rozwiązanie, które czasem stosuje się w starych lampkach choinkowych, ale nigdy w lampach sufitowych, gdzie oczekujemy pełnej jasności i niezawodności. Zawsze upewnij się, że nie pomyliłeś połączeń i nie stworzyłeś przypadkowo obwodu szeregowego.

Rozpoznawanie przewodów: Klucz do prawidłowego montażu

Prawidłowe rozpoznanie przewodów to absolutna podstawa bezpieczeństwa i poprawnego działania instalacji. Standardowe kolory przewodów są znormalizowane, co ułatwia pracę. Oto tabela, która pomoże Ci je zidentyfikować:

W nowych instalacjach kolory te są ściśle przestrzegane. Jednakże, w starszych budynkach możesz natknąć się na niestandardowe kolory, np. czerwony lub biały jako fazowy. W takich przypadkach niezbędne jest użycie próbnika napięcia, aby jednoznacznie zidentyfikować przewód fazowy. Nigdy nie polegaj wyłącznie na kolorze w starych instalacjach – zawsze weryfikuj obecność napięcia!

Instrukcja krok po kroku: Jak podłączyć dwie lampy do jednego kabla?

Poniżej przedstawiam szczegółową instrukcję, którą należy wykonywać z najwyższą starannością i zgodnie z wcześniej omówionymi zasadami bezpieczeństwa. Pamiętaj, aby przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć zasilanie i sprawdzić brak napięcia próbnikiem.

Krok 1: Przygotowanie przewodów w suficie i w lampach

Dobre przygotowanie to połowa sukcesu. Od niego zależy jakość i bezpieczeństwo połączeń:

1. Ostrożnie usuń izolację zewnętrzną z kabla wychodzącego z sufitu (jeśli jest to nowy punkt lub kabel jest zbyt krótki) na długości około 5-10 cm, aby odsłonić żyły wewnętrzne (L, N, PE).
2. Ściągnij izolację z końcówek poszczególnych żył (L, N, PE) na długości około 1-1.5 cm, używając ściągacza izolacji. Upewnij się, że nie uszkadzasz miedzianych żył.
3. Powtórz tę samą czynność dla przewodów zasilających obu lamp. Zazwyczaj są to krótkie odcinki kabla wychodzące z oprawy.
4. Upewnij się, że wszystkie końcówki są czyste, nieposzarpane i nie mają wystających drucików, które mogłyby spowodować zwarcie.

Krok 2: Łączenie przewodów neutralnych (N) – niebieski do niebieskich

To jeden z kluczowych etapów tworzenia połączenia równoległego:

1. Zlokalizuj wszystkie niebieskie przewody: jeden z sufitu, jeden z pierwszej lampy i jeden z drugiej lampy.
2. Połącz je wszystkie razem w jednej złączce (np. WAGO lub kostce elektrycznej). W przypadku WAGO po prostu wsuń odizolowane końcówki w odpowiednie otwory. Jeśli używasz kostki, umieść wszystkie trzy przewody w jednym zacisku i solidnie dokręć śrubę.
3. Upewnij się, że połączenie jest solidne, a przewody są dobrze osadzone i nie ma możliwości ich przypadkowego wysunięcia.

Krok 3: Łączenie przewodów fazowych (L) – brązowy do brązowych

1. Zlokalizuj wszystkie brązowe (lub czarne/szare, jeśli takie występują w Twojej instalacji) przewody: jeden z sufitu, jeden z pierwszej lampy i jeden z drugiej lampy.
2. Połącz je wszystkie razem w osobnej złączce. Podobnie jak w przypadku przewodów neutralnych, upewnij się, że połączenie jest pewne i stabilne.
3. Upewnij się, że połączenie jest solidne i przewody są dobrze osadzone.

Pamiętaj, aby przewody fazowe i neutralne były zawsze łączone w oddzielnych złączkach, aby uniknąć zwarcia.

Krok 4: Podłączanie uziemienia (PE) – dlaczego nie wolno pomijać żółto-zielonego kabla?

Przewód ochronny to Twoje zabezpieczenie w przypadku awarii. Nigdy go nie ignoruj:

1. Zlokalizuj wszystkie żółto-zielone przewody: jeden z sufitu, jeden z pierwszej lampy i jeden z drugiej lampy (jeśli lampy posiadają metalowe elementy i wymagają uziemienia).
2. Połącz je wszystkie razem w trzeciej, osobnej złączce.
3. Nie wolno pomijać podłączenia przewodu ochronnego (jeśli występuje w instalacji), ponieważ odpowiada on za ochronę przed porażeniem w przypadku awarii. To zabezpieczenie ratujące życie – w razie uszkodzenia izolacji i pojawienia się napięcia na metalowej obudowie lampy, prąd zostanie bezpiecznie odprowadzony do ziemi, zamiast przez Twoje ciało.

Krok 5: Wybór i zastosowanie złączek – kostki tradycyjne vs. szybkozłączki WAGO

Do połączenia przewodów używa się kostek lub szybkozłączek (np. typu WAGO), które zapewniają trwałe i bezpieczne połączenie żył. Oto porównanie:

• Szybkozłączki WAGO:
  • Zalety: Łatwość montażu (wystarczy wsunąć przewód), szybkość, pewne połączenie, możliwość rozłączania bez narzędzi, estetyka i kompaktowy rozmiar. Są bardzo cenione za bezpieczeństwo i wygodę.
  • Wady: Wyższa cena w porównaniu do kostek.
• Kostki elektryczne (śrubowe):
  • Zalety: Niska cena, uniwersalność (dostępne w różnych rozmiarach).
  • Wady: Wymagają precyzyjnego dokręcenia śrub (zbyt słabo – luźne połączenie, zbyt mocno – uszkodzenie żyły), ryzyko poluzowania się z czasem pod wpływem wibracji lub zmian temperatury, mniej estetyczne i zajmują więcej miejsca.

Osobiście rekomenduję szybkozłączki WAGO jako bezpieczniejsze i znacznie łatwiejsze w użyciu, szczególnie dla osób, które nie mają dużego doświadczenia w pracach elektrycznych. Zapewniają pewne i trwałe połączenie, minimalizując ryzyko błędów.

Krok 6: Ostateczna izolacja i schludne ułożenie przewodów

Po wykonaniu połączeń, musisz zadbać o ich bezpieczeństwo i estetykę:

1. Upewnij się, że wszystkie połączenia są solidne i żadne gołe przewody nie wystają poza złączki. Sprawdź to wizualnie i delikatnie pociągając za przewody.
2. Jeśli używasz kostek elektrycznych, możesz dodatkowo zabezpieczyć je taśmą izolacyjną, choć przy prawidłowym dokręceniu nie jest to konieczne. W przypadku WAGO taśma jest zbędna.
3. Schludnie ułóż przewody i złączki w puszce sufitowej lub w obudowie lampy, tak aby nie były narażone na uszkodzenia mechaniczne ani nie utrudniały montażu lamp.
4. Upewnij się, że nic nie jest ściśnięte ani naciągnięte. Nadmierne naprężenie przewodów może prowadzić do ich uszkodzenia.

Coś poszło nie tak? Najczęstsze problemy i gotowe rozwiązania

Nawet przy największej staranności, czasami zdarza się, że coś nie działa tak, jak powinno. Nie panikuj! W tej sekcji omówię najczęstsze problemy, które mogą pojawić się po podłączeniu lamp, oraz podpowiem, jak je zdiagnozować i rozwiązać. Pamiętaj, że zawsze, przed jakąkolwiek diagnostyką, musisz odłączyć zasilanie!

Dlaczego świeci tylko jedna lampa lub obie świecą bardzo słabo?

• Jedna lampa nie świeci: Najprawdopodobniej problem leży w połączeniu przewodu fazowego (L) lub neutralnego (N) do tej konkretnej lampy. Sprawdź dokładnie połączenia w złączce oraz w samej lampie (np. w kostce przyłączeniowej wewnątrz oprawy). Upewnij się, że przewody są dobrze osadzone i mają dobry kontakt. Może to być również przepalona żarówka lub uszkodzona lampa – spróbuj zamienić żarówki miejscami lub podłączyć inną lampę testowo.
• Obie świecą bardzo słabo: To klasyczny objaw nieprawidłowego połączenia szeregowego. Oznacza to, że napięcie zasilania dzieli się pomiędzy obie lampy. Sprawdź, czy na pewno wszystkie przewody fazowe (L) są połączone razem w jednej złączce, a wszystkie neutralne (N) w drugiej. Upewnij się, że nie pomyliłeś kolejności połączeń i nie stworzyłeś przypadkowo obwodu szeregowego.
• Słabe świecenie jednej lampy: Poza uszkodzoną żarówką, może to być spowodowane wadliwą lampą lub słabym stykiem w połączeniu. Dokładnie sprawdź połączenia tej konkretnej lampy.

Zawsze pamiętaj o odłączeniu zasilania przed jakąkolwiek diagnostyką i ponownym sprawdzeniu połączeń.

Co zrobić, gdy po włączeniu zasilania "wybiło korki"?

Wybicie bezpieczników (potocznie "korków") to sygnał, że w obwodzie doszło do zwarcia lub przeciążenia. To mechanizm ochronny, który ma zapobiec uszkodzeniu instalacji lub pożarowi.

• Zwarcie: Jest to najczęstsza przyczyna wybicia bezpiecznika po podłączeniu lamp. Zwarcie następuje, gdy przewód fazowy (L) styka się bezpośrednio z przewodem neutralnym (N) lub ochronnym (PE). Może to być wynik niedokładnie ściągniętej izolacji, luźnego przewodu, który wypadł ze złączki, lub błędu w połączeniu. Natychmiast odłącz zasilanie, dokładnie sprawdź wszystkie połączenia, upewniając się, że żadne gołe przewody się nie stykają i są bezpiecznie osadzone w złączkach.
• Przeciążenie: W przypadku dwóch lamp jest to rzadsza przyczyna, ale możliwa, jeśli obciążenie całego obwodu (nie tylko tych dwóch lamp, ale wszystkich urządzeń podłączonych do tego samego bezpiecznika) jest zbyt duże. Sprawdź moc żarówek, które zainstalowałeś, i upewnij się, że nie przekraczasz dopuszczalnej mocy dla obwodu.

Po usunięciu przyczyny, ponownie włącz bezpiecznik. Jeśli problem się powtarza, bezwzględnie wezwij elektryka. Nie próbuj "naprawiać" tego na siłę, ponieważ może to prowadzić do poważniejszych problemów.

Jak postępować, gdy w instalacji brakuje przewodu ochronnego (żółto-zielonego)?

W wielu starszych instalacjach elektrycznych często brakuje przewodu ochronnego (PE), czyli żółto-zielonego kabla. To istotna kwestia bezpieczeństwa, którą należy potraktować poważnie.

• Jeśli lampy nie posiadają metalowych elementów: W takim przypadku, jeśli lampy są wykonane w całości z materiałów izolacyjnych (np. plastik, drewno, szkło bez metalowych części), brak PE nie stanowi bezpośredniego zagrożenia porażeniem. Jest to jednak nadal mniej bezpieczne rozwiązanie, ponieważ w razie awarii instalacji nie ma dodatkowej ochrony.
• Jeśli lampy posiadają metalowe elementy: Podłączenie takich lamp bez uziemienia jest niebezpieczne! W przypadku awarii izolacji (np. przetarcia przewodu fazowego), metalowa obudowa lampy może znaleźć się pod napięciem, grożąc porażeniem każdego, kto jej dotknie. W takiej sytuacji bezwzględnie zaleca się wymianę instalacji na trójprzewodową lub wezwanie elektryka w celu oceny możliwości zastosowania innych środków ochrony, takich jak wyłącznik różnicowoprądowy (RCD), który zwiększa bezpieczeństwo w przypadku braku uziemienia.

Podkreślam, że brak uziemienia znacznie obniża poziom bezpieczeństwa. Jeżeli masz taką możliwość, zawsze dąż do zapewnienia pełnej ochrony, włączając w to przewód ochronny. Jak wskazuje wodzislaw.info.pl, bezpieczeństwo elektryczne jest kluczowe.

Finalny test i montaż – ostatnia prosta do idealnego oświetlenia

Po wykonaniu wszystkich połączeń i upewnieniu się, że wszystko jest prawidłowo podłączone, nadszedł czas na ostatnie kroki. To moment, w którym sprawdzisz efekty swojej pracy i bezpiecznie zamontujesz lampy, aby cieszyć się nowym oświetleniem.

Jak bezpiecznie sprawdzić, czy wszystko działa poprawnie?

Procedura testowania musi być wykonana z taką samą ostrożnością, jak cała praca:

1. Upewnij się, że wszystkie narzędzia zostały usunięte z miejsca pracy i nic nie dotyka przewodów ani złączek.
2. Sprawdź, czy lampy są prawidłowo zamontowane i stabilne (choć jeszcze nie przykręcone na stałe, powinny być bezpiecznie zawieszone).
3. Włącz bezpiecznik w skrzynce rozdzielczej, który wcześniej wyłączyłeś.
4. Włącz włącznik światła w pomieszczeniu.
5. Obserwuj, czy obie lampy świecą z pełną mocą i czy nie ma żadnych niepokojących objawów, takich jak iskrzenie, dym, dziwny zapach, czy nietypowe dźwięki.
6. Jeśli wszystko działa poprawnie, pozostaw światło włączone na kilka minut, aby upewnić się, że nie ma problemów z przegrzewaniem się przewodów lub lamp.

Przeczytaj również: Wyłącznik krzyżowy - schemat podłączenia. Steruj światłem z 3+ miejsc

Montaż lamp do sufitu i estetyczne ukrycie połączeń

Ostatnie kroki to dopracowanie estetyki i finalne zabezpieczenie:

• Ostrożnie przymocuj lampy do sufitu, zgodnie z instrukcją producenta. Upewnij się, że są stabilne, bezpieczne i nie ma ryzyka, że spadną.
• Schowaj wszystkie przewody i złączki w puszce sufitowej lub w obudowie lampy, tak aby były niewidoczne i zabezpieczone przed uszkodzeniami mechanicznymi.
• Załóż osłony i klosze lamp.
• Ostatecznie sprawdź estetykę i funkcjonalność. Upewnij się, że wszystko wygląda schludnie i działa bez zarzutu.

Pamiętaj, że schludny montaż nie tylko poprawia wygląd pomieszczenia, ale także zwiększa bezpieczeństwo, chroniąc połączenia przed przypadkowymi uszkodzeniami czy dostępem. Gratuluję, jeśli dotarłeś do tego momentu! Twoje lampy powinny teraz świecić jasno i bezpiecznie.
