Podłączenie halogenów LED zasilanych bezpośrednio z sieci 230V może wydawać się skomplikowanym zadaniem, ale z odpowiednim przygotowaniem i przestrzeganiem zasad bezpieczeństwa, jest to projekt DIY, który z powodzeniem można wykonać samodzielnie. Ten szczegółowy przewodnik krok po kroku pokaże Ci, jak bezpiecznie i prawidłowo zamontować oświetlenie halogenowe LED 230V, od wyboru odpowiednich narzędzi, przez identyfikację przewodów, aż po samo podłączenie i rozwiązanie najczęstszych problemów. Pamiętaj, że praca z prądem wymaga szczególnej ostrożności, dlatego bezpieczeństwo będzie naszym absolutnym priorytetem na każdym etapie.
Bezpieczne podłączenie halogenów LED 230V krok po kroku
- Zawsze odłącz zasilanie i zweryfikuj brak napięcia próbnikiem przed rozpoczęciem pracy.
- Halogeny 230V z trzonkiem GU10 nie wymagają transformatorów, co upraszcza instalację.
- Do łączenia wielu opraw 230V stosuje się wyłącznie połączenie równoległe.
- Używaj szybkozłączek WAGO dla pewnych i trwałych połączeń elektrycznych.
- Standardowy przekrój przewodu dla instalacji domowej to 3x1,5 mm².
- Pamiętaj o prawidłowej identyfikacji przewodów: brązowy/czarny (faza), niebieski (neutralny), żółto-zielony (ochronny).
Halogeny LED 230V – dlaczego to popularny wybór i co musisz wiedzieć, zanim zaczniesz?
W ostatnich latach halogeny LED zasilane napięciem 230V zyskały ogromną popularność w naszych domach, biurach i przestrzeniach komercyjnych. Ich główną zaletą, która przyciąga wielu użytkowników, jest brak konieczności stosowania dodatkowych zasilaczy czy transformatorów. To znacząco upraszcza instalację i zmniejsza liczbę elementów, które mogłyby ulec awarii. Według danych Łazienki-L.pl, to właśnie ta cecha sprawia, że są one tak często wybierane do nowoczesnych systemów oświetleniowych.
Różnica między 12V a 230V: Klucz do prostszej instalacji bez transformatora
Kluczową różnicą, którą musisz zrozumieć, jest sposób zasilania. Tradycyjne halogeny, często te o niższej mocy, wymagają transformatora obniżającego napięcie z 230V do 12V. Halogeny LED 230V, o których tu mówimy, są zaprojektowane do bezpośredniego podłączenia do sieci. To oznacza, że nie potrzebujesz dodatkowego urządzenia, które zajmuje miejsce, generuje ciepło i jest potencjalnym punktem awarii. Brak transformatora to nie tylko oszczędność miejsca i czasu montażu, ale także mniejsze koszty i zredukowane ryzyko problemów w przyszłości.
Oprawki GU10 – standard, który ułatwi Ci montaż i wymianę żarówek
Większość halogenów LED 230V wykorzystuje standardowy trzonek GU10. Jest to niezwykle popularne rozwiązanie, które ma wiele zalet. Przede wszystkim, łatwość montażu żarówki w oprawie – wystarczy ją włożyć i przekręcić. Po drugie, szeroka dostępność żarówek LED GU10 na rynku sprawia, że bez problemu znajdziesz odpowiednią moc, barwę światła czy kąt świecenia. Po trzecie, prostota wymiany żarówki w przypadku jej uszkodzenia jest nieoceniona – nie wymaga żadnych specjalistycznych narzędzi ani wiedzy.
Bezpieczeństwo to absolutna podstawa! Zasady, których nie wolno Ci zignorować
Praca z prądem sieciowym 230V to nie zabawa. Porażenie prądem może prowadzić do poważnych obrażeń, a nawet śmierci. Dlatego też, zanim przystąpisz do jakichkolwiek prac, musisz przyswoić sobie i bezwzględnie przestrzegać podstawowych zasad bezpieczeństwa. Nie ma tu miejsca na kompromisy czy pośpiech. Twoje życie i zdrowie są najważniejsze.Krok zero: Jak prawidłowo i skutecznie wyłączyć zasilanie w mieszkaniu?
To jest absolutnie pierwszy i najważniejszy krok. Zanim dotkniesz jakiegokolwiek przewodu, musisz mieć pewność, że w instalacji nie ma prądu. Udaj się do swojej skrzynki rozdzielczej (tzw. skrzynki z bezpiecznikami) i wyłącz główny wyłącznik prądu dla całego mieszkania lub, jeśli wiesz, który bezpiecznik odpowiada za dany obwód oświetleniowy, wyłącz tylko ten konkretny. Upewnij się, że nikt przypadkiem nie włączy prądu z powrotem, np. poprzez umieszczenie kartki z informacją na skrzynce.
Próbnik napięcia – Twój najważniejszy sprzymierzeniec. Jak go poprawnie używać?
Nawet po wyłączeniu bezpieczników, zawsze musisz zweryfikować brak napięcia za pomocą próbnika. Próbnik napięcia to proste narzędzie, które wskaże obecność prądu. Aby go poprawnie użyć, dotknij końcówką próbnika do przewodu, który zamierzasz podłączyć, a drugim palcem dotknij metalowej końcówki na obudowie próbnika (jeśli jest to próbnik neonowy). Jeśli lampka w próbniku się nie zaświeci, oznacza to brak napięcia. Sprawdź każdy przewód, z którym będziesz pracować – fazowy, neutralny i ochronny. To sprawdzenie jest absolutnie obowiązkowe i powinno być wykonane tuż przed rozpoczęciem pracy.Praca w suchych warunkach – dlaczego to takie ważne?
Woda jest doskonałym przewodnikiem prądu, a połączenie jej z elektrycznością jest śmiertelnie niebezpieczne. Zawsze pracuj w suchym środowisku. Upewnij się, że Twoje ręce są suche, nie stój na mokrej podłodze i unikaj pracy w pobliżu źródeł wody. Jeśli musisz pracować w łazience lub innym wilgotnym pomieszczeniu, zachowaj szczególną ostrożność i upewnij się, że podłoże, na którym stoisz, jest izolujące.
Przygotuj swój warsztat: Narzędzia i materiały, które będą Ci potrzebne
Odpowiednie narzędzia i materiały to podstawa sprawnej i bezpiecznej pracy. Zanim zaczniesz, upewnij się, że masz wszystko pod ręką. To pozwoli Ci uniknąć niepotrzebnych przerw i frustracji.
Lista niezbędnych narzędzi: Od wkrętaka po otwornicę
Oto lista narzędzi, które będą Ci niezbędne do montażu halogenów:
| Narzędzie | Zastosowanie |
|---|---|
| Wkrętaki (płaski, krzyżakowy) | Do mocowania opraw, połączeń elektrycznych |
| Próbnik napięcia | Do weryfikacji braku napięcia |
| Ściągacz izolacji | Do precyzyjnego usuwania izolacji z przewodów |
| Nóż monterski | Do ściągania izolacji z grubszych przewodów, precyzyjnych cięć |
| Otwornica do płyt g-k | Do wycinania otworów montażowych o odpowiedniej średnicy |
| Miarka, ołówek | Do precyzyjnego planowania i oznaczania miejsc montażu |
| Drabina | Do bezpiecznej pracy na wysokości |
| Rękawice ochronne (izolujące) | Dodatkowa ochrona podczas pracy z prądem |
Wybór przewodów: Jaki przekrój (1.5mm² czy 2.5mm²) i dlaczego trzy żyły to konieczność?
Dla typowych zastosowań domowych, gdzie łączna moc oświetlenia nie jest bardzo duża, najczęściej wystarczający jest przewód o przekroju 3x1,5 mm². Liczba "3" oznacza trzy żyły, a "1,5 mm²" to przekrój każdej żyły. Dlaczego trzy żyły są konieczne? Ze względu na bezpieczeństwo! Przewód musi zawierać: żyłę fazową (L), żyłę neutralną (N) oraz żyłę ochronną (PE). Większość opraw oświetleniowych, w tym halogeny LED 230V, ma I klasę ochronności, co oznacza, że wymagają podłączenia przewodu ochronnego, aby chronić Cię przed porażeniem w przypadku awarii. Przewód o przekroju 2,5 mm² stosuje się zazwyczaj dla większych obciążeń lub dłuższych instalacji, ale w przypadku oświetlenia LED 1,5 mm² jest zazwyczaj w zupełności wystarczające.
Szybkozłączki WAGO vs. kostki skręcane – co wybrać, by połączenie było pewne i trwałe?
W przeszłości do łączenia przewodów powszechnie stosowano kostki skręcane (tzw. kostki cukru). Dziś jednak zdecydowanie rekomenduję użycie szybkozłączek WAGO. Są one znacznie łatwiejsze w montażu – wystarczy odizolować przewód na odpowiednią długość i wsunąć go do złączki. Co najważniejsze, zapewniają one pewne, trwałe i bezpieczne połączenie, które nie poluzuje się z czasem, w przeciwieństwie do kostek skręcanych, gdzie śrubki mogą się rozluźnić, prowadząc do iskrzenia lub braku kontaktu. Według ekspertów z Łazienki-L.pl, szybkozłączki WAGO to standard w nowoczesnych instalacjach.
Instalacja krok po kroku: Od dziury w suficie do pierwszego błysku światła
Teraz, gdy masz już wszystkie narzędzia i materiały, a zasady bezpieczeństwa są Ci dobrze znane, możemy przejść do właściwej instalacji. Postępuj zgodnie z poniższymi krokami, aby zapewnić prawidłowy montaż.
Krok 1: Planowanie – gdzie i w jakiej odległości rozmieścić punkty świetlne?
Zacznij od dokładnego zaplanowania rozmieszczenia halogenów. Zastanów się, jakie obszary chcesz oświetlić i jak uzyskać równomierne światło. Zazwyczaj halogeny montuje się w odległości około 50-100 cm od ścian i w podobnych odstępach między sobą. Użyj miarki i ołówka, aby precyzyjnie oznaczyć miejsca, w których wywiercisz otwory. Pamiętaj o uwzględnieniu istniejących elementów konstrukcyjnych, takich jak belki czy profile sufitu podwieszanego.
Krok 2: Wycinanie otworów montażowych w płycie g-k – jak dobrać średnicę?
Do wycinania otworów w płycie kartonowo-gipsowej użyj otwornicy. Średnicę otwornicy musisz dobrać precyzyjnie do średnicy montażowej oprawy, która jest zazwyczaj podana na opakowaniu halogenu. Zbyt mały otwór uniemożliwi montaż, zbyt duży spowoduje, że oprawa nie będzie się trzymać lub będzie widoczna szczelina. Wycinaj otwory ostrożnie, aby nie uszkodzić płyty.

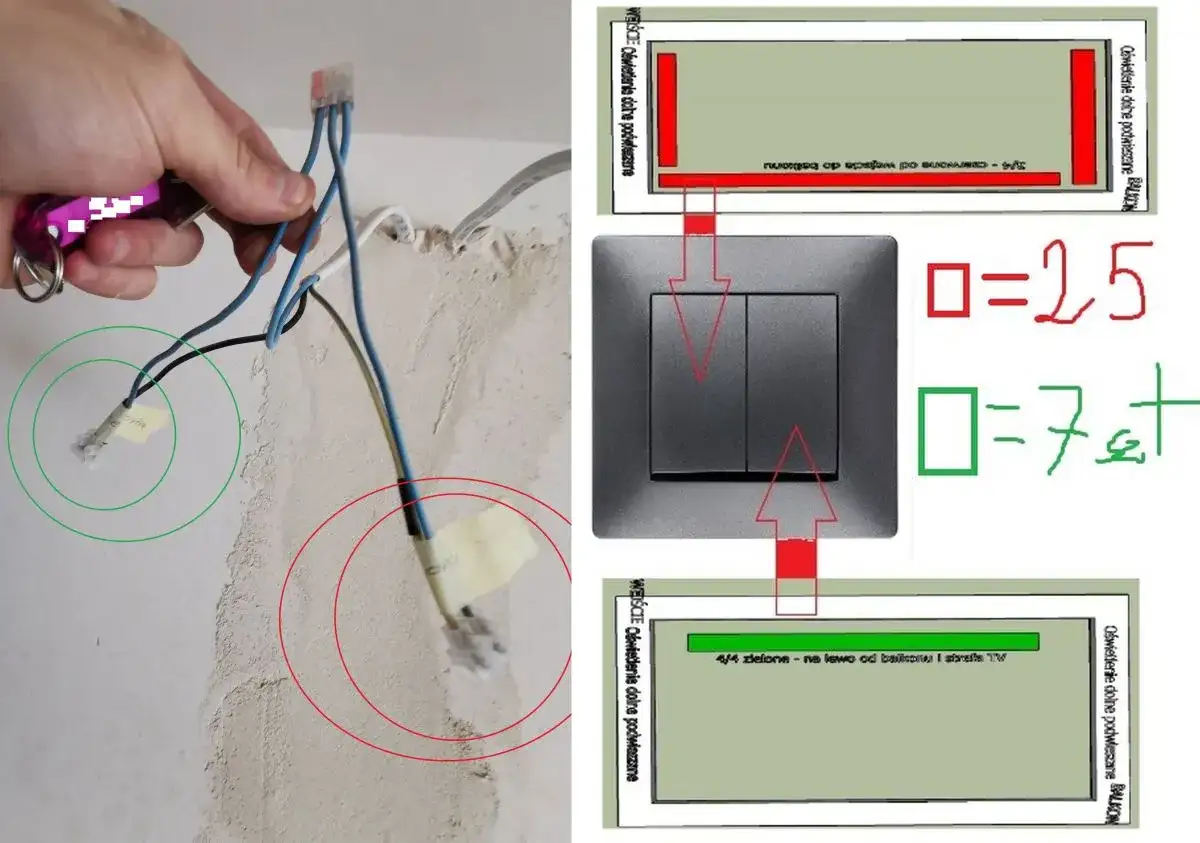

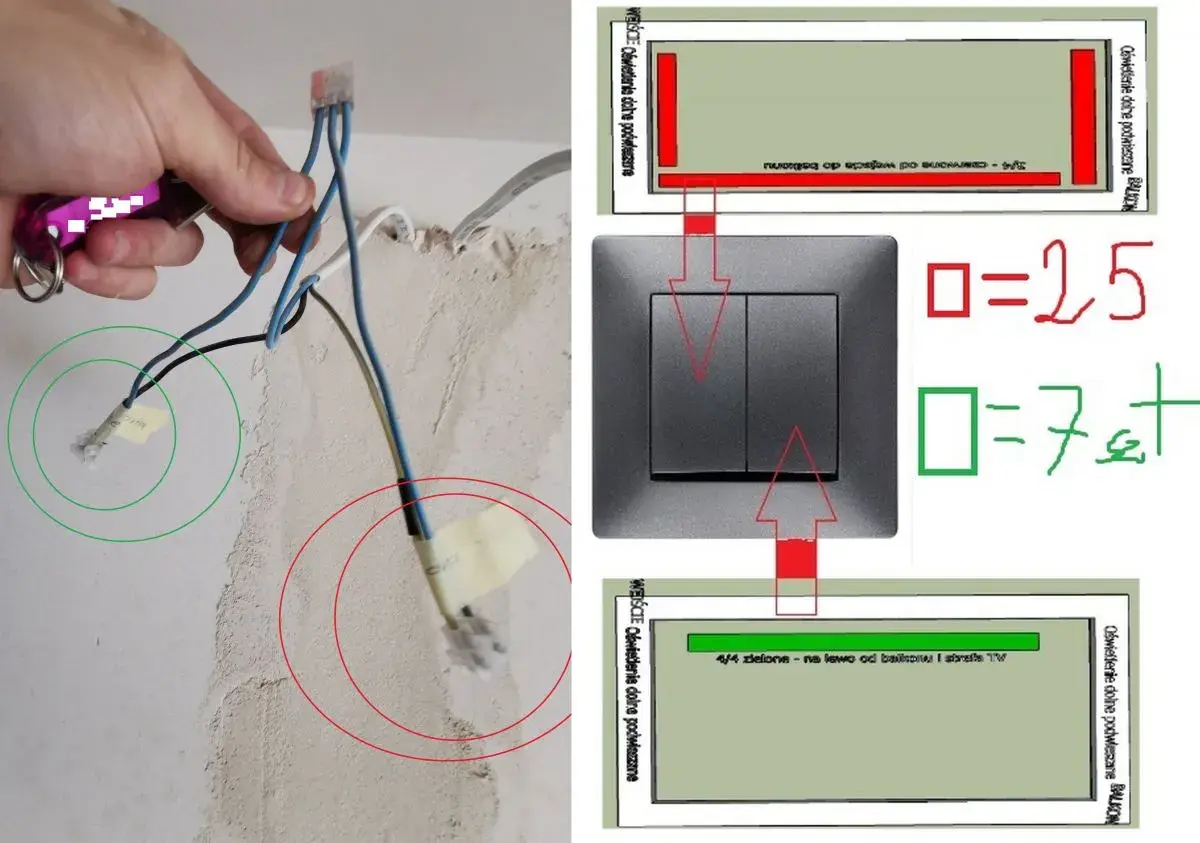

Krok 3: Identyfikacja przewodów w instalacji – co oznaczają kolory brązowy, niebieski i żółto-zielony?
W standardowej instalacji elektrycznej 230V kolory przewodów mają swoje ściśle określone znaczenie. Ich prawidłowa identyfikacja jest kluczowa dla bezpieczeństwa i poprawnego działania instalacji:
| Kolor przewodu | Oznaczenie | Funkcja |
|---|---|---|
| Brązowy / Czarny | L (faza) | Przewód pod napięciem, doprowadza prąd |
| Niebieski | N (neutralny) | Przewód powrotny, zamyka obwód |
| Żółto-zielony | PE (ochronny) | Przewód uziemiający, chroni przed porażeniem |
Obowiązkowo podłącz przewód ochronny (żółto-zielony) do każdej oprawy, która ma metalową obudowę i wymaga uziemienia (I klasa ochronności). To on odpowiada za bezpieczeństwo w przypadku przebicia izolacji.
Krok 4: Podłączanie oprawy GU10 – serce całej operacji
Teraz nadszedł czas na podłączenie przewodów do oprawy. Ostrożnie ściągnij izolację z końcówek przewodów (około 10-12 mm, w zależności od złączki). Jeśli używasz szybkozłączek WAGO, wsuń każdy przewód do odpowiedniego otworu. Upewnij się, że przewody są włożone głęboko i pewnie. Podłącz fazę (L) do odpowiedniego zacisku oprawy, neutralny (N) do drugiego, a ochronny (PE) do zacisku uziemienia (zazwyczaj oznaczonego symbolem uziemienia). Sprawdź dwukrotnie, czy połączenia są solidne i nie ma luźnych żył.
Krok 5: Montaż oprawy w suficie za pomocą sprężyn mocujących
Większość opraw halogenowych do sufitów podwieszanych ma sprężyny mocujące. Po podłączeniu przewodów, delikatnie zegnij sprężyny do góry i wsuń oprawę do wyciętego otworu. Sprężyny rozprężą się i pewnie utrzymają oprawę w suficie. Upewnij się, że oprawa jest zamontowana równo i stabilnie.
Krok 6: Włożenie żarówki LED i ostatnie sprawdzenie przed włączeniem prądu
Po zamontowaniu oprawy, wsuń żarówkę LED GU10 do oprawki i delikatnie ją przekręć, aż poczujesz, że jest pewnie osadzona. Zanim włączysz zasilanie, dokładnie sprawdź wszystkie połączenia wizualnie. Upewnij się, że nie ma odsłoniętych przewodów, że wszystkie złączki są zamknięte, a oprawy są stabilnie zamocowane. Dopiero wtedy możesz bezpiecznie włączyć zasilanie w skrzynce rozdzielczej i cieszyć się nowym oświetleniem.
Jak połączyć kilka halogenów? Tylko jedna metoda jest prawidłowa!
Jeśli planujesz podłączyć więcej niż jeden halogen, musisz wiedzieć, że istnieje tylko jeden prawidłowy sposób łączenia opraw zasilanych napięciem 230V. To kluczowa kwestia, która wpływa na bezpieczeństwo i funkcjonalność całej instalacji.
Połączenie równoległe – jedyny słuszny wybór dla halogenów 230V
Dla halogenów 230V jedynym prawidłowym sposobem jest połączenie równoległe. Oznacza to, że każda oprawa jest podłączona bezpośrednio do głównej linii zasilającej, otrzymując pełne napięcie sieciowe (230V). Zalety tego rozwiązania są oczywiste: każda żarówka świeci z pełną mocą, a co najważniejsze, awaria jednej żarówki nie wpływa na działanie pozostałych. Jeśli jedna żarówka się przepali, pozostałe będą świecić normalnie.
Praktyczny schemat: Jak poprowadzić przewody od oprawy do oprawy?
W połączeniu równoległym przewody prowadzi się od głównego punktu zasilania (np. puszki instalacyjnej) do pierwszej oprawy, a następnie od pierwszej oprawy do drugiej, od drugiej do trzeciej i tak dalej. Ważne jest, aby zawsze łączyć przewód fazowy (L) z fazowym, neutralny (N) z neutralnym, a ochronny (PE) z ochronnym w każdej kolejnej oprawie. Możesz to zrobić za pomocą szybkozłączek WAGO, łącząc w jednej złączce wszystkie przewody fazowe, w drugiej wszystkie neutralne, a w trzeciej wszystkie ochronne z danego obwodu.Dlaczego połączenie szeregowe nie zadziała i jest niebezpieczne?
Połączenie szeregowe, choć stosowane w niektórych typach oświetlenia (np. choinkowego), jest błędne i niebezpieczne dla halogenów 230V. W takim układzie napięcie dzieliłoby się między oprawy, co oznaczałoby, że każda żarówka otrzymywałaby tylko ułamek pełnego napięcia (np. dwie żarówki po 115V, trzy po ok. 76V). Skutkowałoby to ich niedoświetleniem, a w konsekwencji uszkodzeniem. Co więcej, awaria jednej żarówki w połączeniu szeregowym spowodowałaby wyłączenie całego obwodu, ponieważ przerwałaby przepływ prądu przez pozostałe. Zawsze wybieraj połączenie równoległe!
Coś poszło nie tak? Najczęstsze problemy i gotowe rozwiązania
Nawet przy największej staranności, czasami pojawiają się problemy. Poniżej przedstawiam najczęstsze z nich oraz sposoby ich diagnozowania i rozwiązywania.
Halogeny nie świecą po montażu – co sprawdzić w pierwszej kolejności?
Jeśli po włączeniu zasilania halogeny nie świecą, sprawdź następujące elementy:
- Bezpiecznik/wyłącznik: Upewnij się, że bezpiecznik dla danego obwodu nie został wybity, a wyłącznik jest w pozycji "ON".
- Brak zasilania: Użyj próbnika napięcia, aby sprawdzić, czy do oprawy dochodzi prąd.
- Luźne połączenia: Sprawdź wszystkie szybkozłączki i zaciski w oprawach. Czasem przewód może nie być włożony wystarczająco głęboko.
- Uszkodzona żarówka: Wymień żarówkę na inną, sprawdzoną. Może się zdarzyć, że nowa żarówka jest wadliwa.
- Błędne podłączenie przewodów: Upewnij się, że faza (L) i neutralny (N) nie zostały zamienione miejscami.
Oświetlenie migocze – gdzie szukać przyczyny?
Migotanie światła to irytujący problem, który może mieć kilka przyczyn:
- Słabe połączenia: Najczęstsza przyczyna. Sprawdź, czy wszystkie przewody są pewnie zamocowane w szybkozłączkach lub kostkach. Luźne połączenia mogą powodować niestabilny przepływ prądu.
- Niezgodność ze ściemniaczem: Jeśli używasz ściemniacza, upewnij się, że jest on kompatybilny z żarówkami LED. Nie wszystkie ściemniacze działają poprawnie z oświetleniem LED.
- Niska jakość żarówki LED: Tanie żarówki LED mogą mieć słabej jakości elektronikę, co prowadzi do migotania.
- Problemy z instalacją elektryczną: W rzadkich przypadkach migotanie może być objawem szerszych problemów z instalacją, takich jak spadki napięcia.
Wybija bezpieczniki – jak zlokalizować zwarcie?
Wybijanie bezpieczników to zazwyczaj objaw zwarcia w instalacji. W takiej sytuacji natychmiast odłącz zasilanie i postępuj następująco:
- Odłącz wszystkie żarówki od opraw.
- Włącz bezpiecznik. Jeśli nie wybije, problem leży w jednej z żarówek. Wkładaj je pojedynczo, aż znajdziesz wadliwą.
- Jeśli bezpiecznik nadal wybija bez żarówek, problem leży w okablowaniu lub samej oprawie. Odłączaj po kolei oprawy od instalacji, aż bezpiecznik przestanie wybijać. W ten sposób zlokalizujesz miejsce zwarcia.
- Po zlokalizowaniu zwarcia, dokładnie sprawdź okablowanie w danym miejscu – czy izolacja nie jest uszkodzona, czy przewody nie dotykają się nawzajem lub metalowej obudowy.
Instalacja zakończona! O czym jeszcze warto pamiętać dla estetyki i trwałości?
Po pomyślnym podłączeniu halogenów, warto zadbać o kilka detali, które wpłyną na estetykę i długowieczność Twojej instalacji.
Maskowanie przewodów i estetyczne wykończenie otworów
W suficie podwieszanym przewody powinny być estetycznie ukryte. Zadbaj o to, aby były poprowadzone w sposób uporządkowany i nie wystawały poza oprawy. Jeśli otwory montażowe nie są idealne, możesz użyć specjalnych pierścieni maskujących lub delikatnie zaszpachlować i pomalować drobne niedoskonałości wokół opraw, aby uzyskać schludne wykończenie.
Przeczytaj również: Ile żył do wyłącznika schodowego - schematy i bezpieczny montaż
Zapewnienie odpowiedniej wentylacji – jak uniknąć przegrzewania się opraw?
Chociaż żarówki LED generują znacznie mniej ciepła niż tradycyjne halogeny, nadal potrzebują odpowiedniej wentylacji. Przegrzewanie się elektroniki w żarówce LED może znacząco skrócić jej żywotność. Dlatego też, podczas montażu w suficie podwieszanym, pozostaw minimalną przestrzeń (np. 1-2 cm) wokół oprawy, aby umożliwić swobodną cyrkulację powietrza. Unikaj szczelnego zamykania opraw w izolacji termicznej, chyba że producent oprawy wyraźnie na to zezwala i jest ona do tego przystosowana.
