Jak podłączyć włącznik światła 2 kable - Bezpiecznie i prosto

Podłączenie włącznika światła z dwoma kablami to jedno z podstawowych zadań elektrycznych, które wielu z nas próbuje wykonać samodzielnie. Choć może wydawać się skomplikowane, w rzeczywistości, z odpowiednią wiedzą i zachowaniem zasad bezpieczeństwa, jest to czynność do opanowania. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśnia, jak bezpiecznie i prawidłowo podłączyć włącznik światła z dwoma kablami. Dowiesz się, jak zidentyfikować przewody, jakie narzędzia są potrzebne i jak uniknąć typowych błędów, abyś mógł samodzielnie wykonać to zadanie.

Dlaczego instalacja z dwoma kablami jest najczęstsza i co musisz o niej wiedzieć?

Instalacja z dwoma kablami jest najpowszechniejszym rozwiązaniem w domowych systemach oświetleniowych. Odnosi się ona do najprostszego typu włącznika – jednobiegunowego, który służy do sterowania pojedynczym punktem świetlnym. Zrozumienie, jak działa ten system i jakie przewody są w nim kluczowe, to podstawa bezpiecznego i poprawnego montażu. Według danych Rawlplug, zrozumienie podstawowych schematów jest kluczowe dla każdego majsterkowicza.

Co to znaczy "włącznik na 2 kable"? Rozszyfrowujemy podstawy

Kiedy mówimy o "włączniku na 2 kable", mamy na myśli najprostszy typ instalacji dla włącznika pojedynczego, czyli jednobiegunowego. Do puszki, w której montowany jest włącznik, doprowadzone są w tym przypadku dwa przewody. Ich zadaniem jest umożliwienie przerwania obwodu elektrycznego na jednej żyle – tej, która przewodzi prąd, czyli fazowej.

Rola przewodu fazowego i neutralnego – dlaczego włącznik przerywa tylko jeden z nich?

W każdej instalacji elektrycznej mamy do czynienia z kilkoma rodzajami przewodów. Kluczowe dla działania włącznika są przewody fazowe. Przewód fazowy zasilający (L) to ten, w którym płynie prąd bezpośrednio z rozdzielni. Zazwyczaj ma on kolor brązowy, czarny, szary lub czerwony, choć w starszych instalacjach kolory mogą być inne. Jego obecność zawsze potwierdzamy próbnikiem napięcia. Drugi to przewód fazowy odpływowy (często nazywany też korespondencyjnym), który prowadzi prąd od włącznika do lampy, gdy włącznik jest w pozycji "ON".

Ważne jest, aby zrozumieć, że włącznik przerywa tylko przewód fazowy. Przewody neutralny (N, zazwyczaj niebieski) i ochronny (PE, żółto-zielony) są zazwyczaj połączone w puszce za pomocą specjalnych złączek (np. WAGO) i omijają mechanizm włącznika. Dzieje się tak, ponieważ włącznik ma za zadanie jedynie odciąć dopływ prądu do odbiornika (lampy), a nie cały obwód. Przerwanie przewodu neutralnego lub ochronnego przez włącznik byłoby nieprawidłowe i mogłoby prowadzić do niebezpiecznych sytuacji lub błędnego działania instalacji.

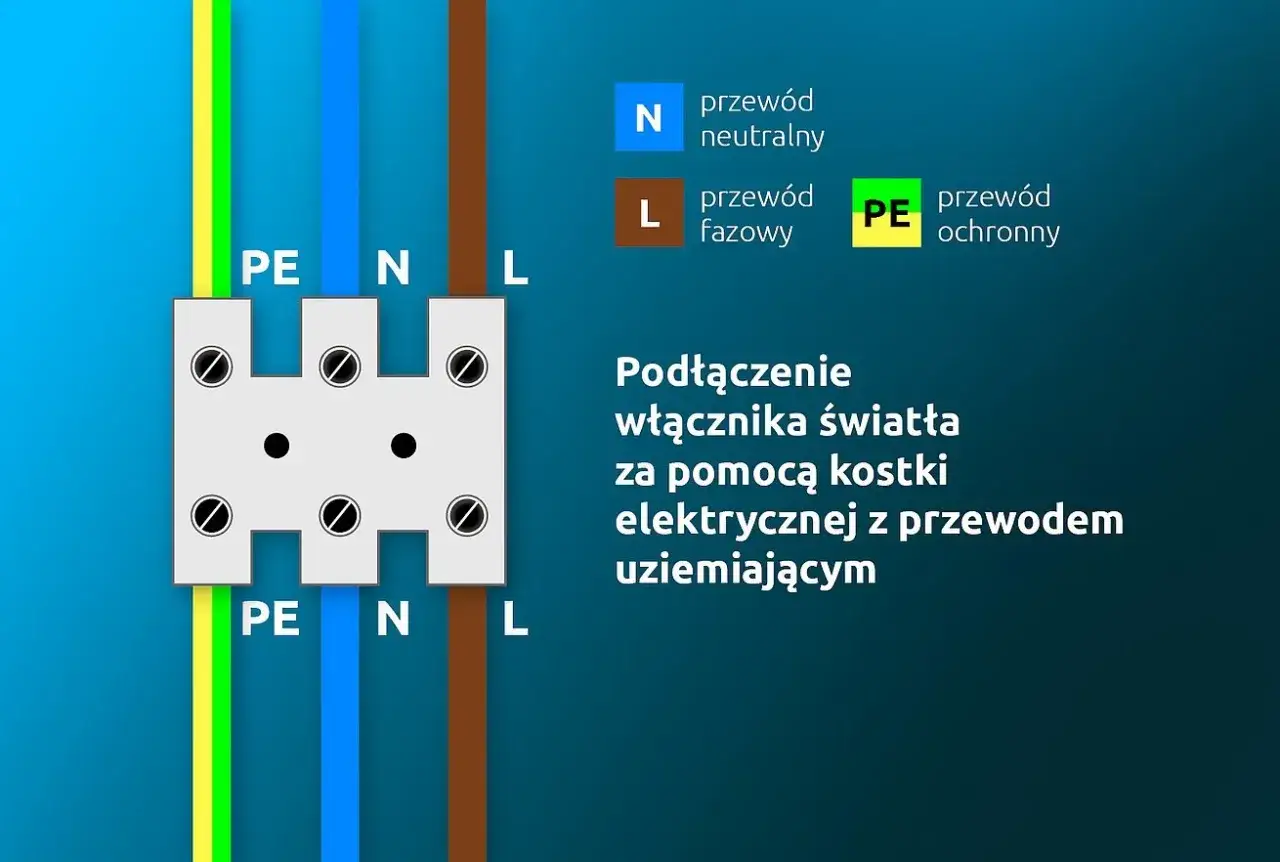

Schemat, który musisz zrozumieć: Jak prąd płynie od włącznika do lampy?

Wyobraź sobie prosty obwód: prąd płynie z rozdzielni, następnie wchodzi do puszki włącznika przewodem fazowym zasilającym (L). Tam, jeśli włącznik jest w pozycji "ON", prąd przechodzi przez jego mechanizm i wychodzi przewodem fazowym odpływowym, który prowadzi go bezpośrednio do lampy. Po przejściu przez żarówkę, prąd wraca przewodem neutralnym (N) do rozdzielni, zamykając obwód. Włącznik działa więc jak prosty przełącznik, który otwiera lub zamyka obwód na przewodzie fazowym, decydując o tym, czy prąd dotrze do lampy.

Zanim zaczniesz – absolutne podstawy bezpieczeństwa, których nie można pominąć

Praca z elektrycznością wymaga najwyższej ostrożności. Bezpieczeństwo jest absolutnym priorytetem i nigdy nie należy go lekceważyć. Pamiętaj, że nawet niewielkie zaniedbanie może prowadzić do poważnych konsekwencji, takich jak porażenie prądem czy pożar. Dlatego przed przystąpieniem do jakichkolwiek prac, musisz bezwzględnie przestrzegać poniższych zasad.

1. Wyłącz zasilanie w odpowiednim obwodzie. To pierwszy i najważniejszy krok.
2. Potwierdź brak napięcia próbnikiem. Nigdy nie ufaj tylko wyłączeniu bezpiecznika – zawsze sprawdź.
3. Nie pracuj w pośpiechu. Spokój i skupienie to klucz do bezpiecznej pracy.
4. Używaj narzędzi z izolowanymi rękojeściami. Zapewniają one dodatkową ochronę.
5. Jeśli masz jakiekolwiek wątpliwości, wezwij elektryka. Lepiej zapobiegać niż leczyć.

Krok 1: Jak prawidłowo wyłączyć zasilanie i uniknąć porażenia prądem?

Zanim dotkniesz jakiegokolwiek przewodu, musisz bezwzględnie wyłączyć zasilanie w obwodzie, nad którym będziesz pracować. Udaj się do skrzynki rozdzielczej i zlokalizuj bezpiecznik odpowiedzialny za oświetlenie w danym pomieszczeniu. Wyłącz go, przestawiając w pozycję "OFF" lub opuszczając dźwignię. Jeśli nie jesteś pewien, który bezpiecznik odpowiada za dany obwód, dla pewności wyłącz główny bezpiecznik całej instalacji. To zapewni, że prąd nie popłynie do miejsca, w którym będziesz manipulować przewodami.

Krok 2: Potwierdzenie braku napięcia – dlaczego próbnik to Twój najważniejszy sprzymierzeniec?

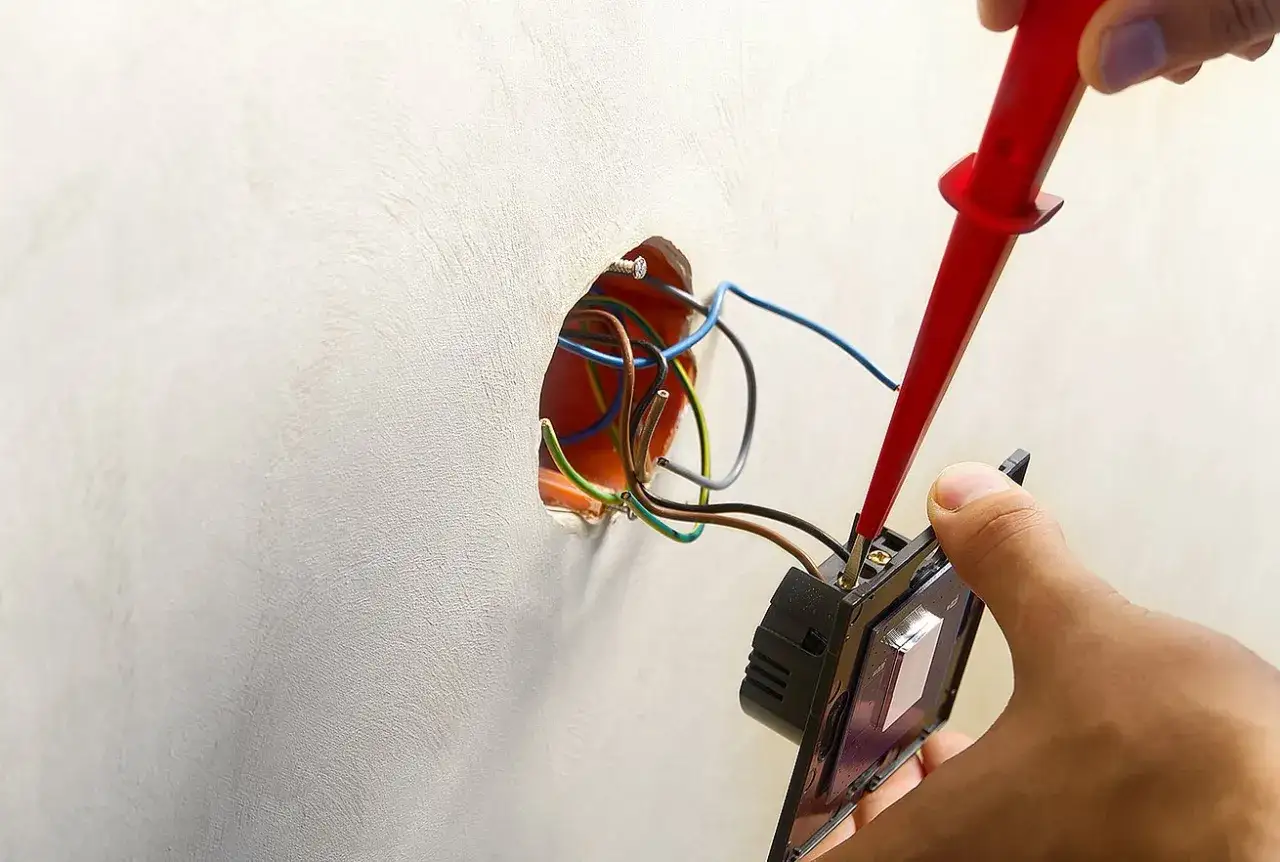

Wyłączenie bezpiecznika to dopiero połowa sukcesu. Po jego wyłączeniu koniecznie musisz potwierdzić brak napięcia w obu przewodach w puszce za pomocą próbnika napięcia. Włóż końcówkę próbnika do każdego z przewodów i obserwuj, czy lampka kontrolna się zaświeci. Jeśli lampka nie świeci się przy żadnym z przewodów, oznacza to, że zasilanie zostało prawidłowo odłączone i możesz bezpiecznie przystąpić do dalszych prac. Ten krok jest absolutnie kluczowy i nigdy nie wolno go pomijać, ponieważ upewnia Cię, że nie ma ryzyka porażenia prądem.

Lista niezbędnych narzędzi: Co przygotować, by praca poszła gładko?

Aby praca przebiegła sprawnie i bezpiecznie, przygotuj następujące narzędzia:

• Próbnik napięcia: Niezbędny do identyfikacji przewodu fazowego i potwierdzenia braku napięcia.
• Zestaw wkrętaków: Płaski i krzyżakowy, najlepiej z izolowanymi rękojeściami, do odkręcania i dokręcania zacisków.
• Ściągacz do izolacji: Umożliwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia żył.
• Kombinerki: Przydatne do przytrzymywania, zaginania lub cięcia przewodów.
• Nożyk do tapet (opcjonalnie): Do precyzyjnego nacinania izolacji, jeśli nie masz ściągacza.

Jak podłączyć włącznik z 2 kablami? Instrukcja krok po kroku dla każdego

Gdy już zadbałeś o bezpieczeństwo i przygotowałeś niezbędne narzędzia, możesz przystąpić do właściwego podłączania włącznika. Pamiętaj, aby każdy krok wykonywać z uwagą i precyzją.

Demontaż starego włącznika: Jak bezpiecznie zdjąć obudowę i odpiąć przewody?

Jeśli wymieniasz stary włącznik, najpierw delikatnie podważ i zdejmij klawisz, a następnie ramkę ozdobną. Pod nimi znajdziesz mechanizm włącznika, który zazwyczaj jest przykręcony do puszki dwoma śrubami. Odkręć te śruby, a następnie ostrożnie wyciągnij mechanizm z puszki. Teraz możesz odpiąć przewody, luzując śruby w zaciskach. Zawsze rób to po upewnieniu się, że zasilanie jest wyłączone i potwierdziłeś brak napięcia próbnikiem.

Identyfikacja przewodów: Jak rozpoznać kabel fazowy (L) i odpływowy, nawet jeśli kolory są mylące?

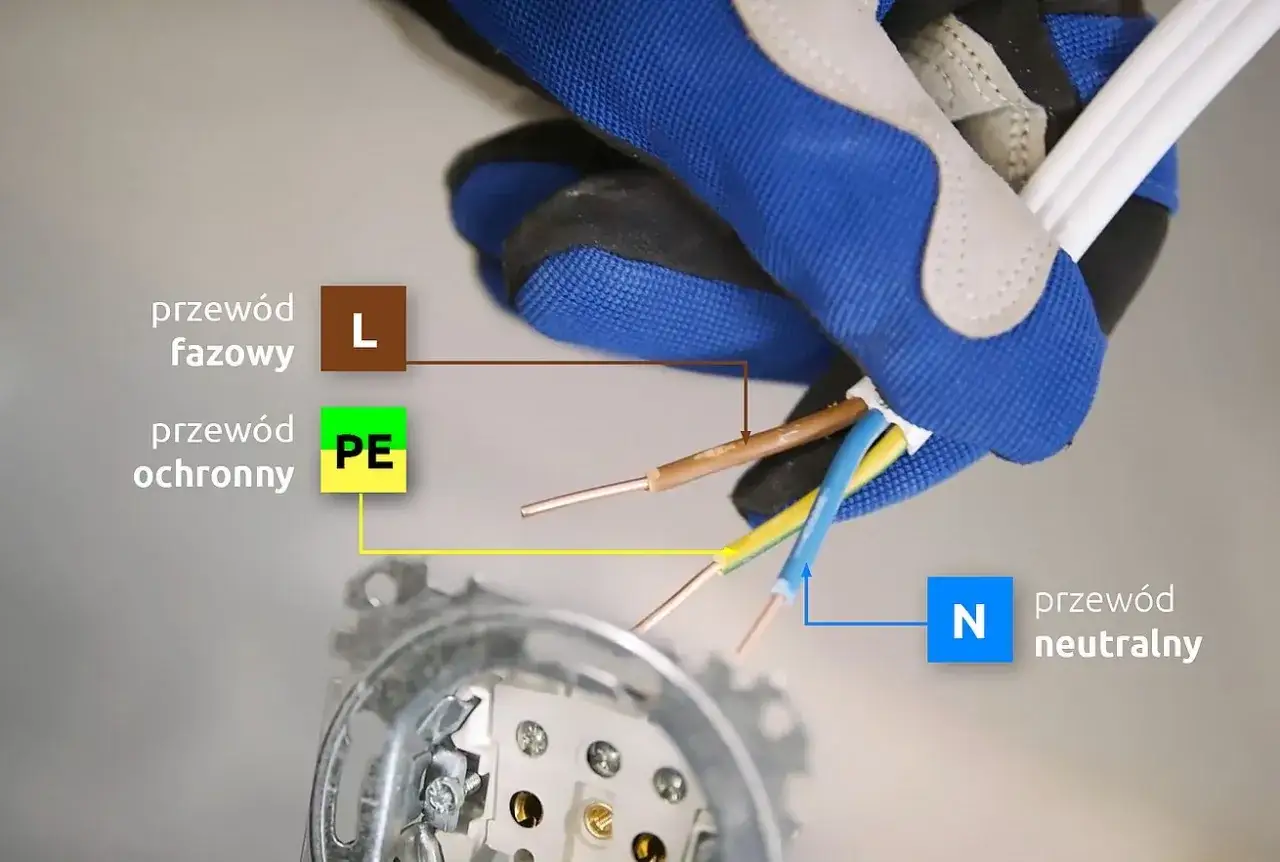

To jeden z najważniejszych etapów. Po wyłączeniu zasilania, chwilowo włącz bezpiecznik w skrzynce rozdzielczej. Następnie, bardzo ostrożnie, dotknij końcówki każdego z przewodów próbnikiem napięcia. Przewód fazowy (L) to ten, przy którym próbnik zaświeci się. Zapamiętaj jego położenie lub oznacz go taśmą izolacyjną. Po zidentyfikowaniu przewodu fazowego, natychmiast ponownie wyłącz zasilanie w skrzynce i potwierdź brak napięcia. Drugi przewód, który nie zaświecił próbnika (poza przypadkiem, gdy próbnik nie działa lub jest to przewód neutralny, który w tym przypadku nie będzie w puszce włącznika), to przewód fazowy odpływowy do lampy. W typowych instalacjach przewód fazowy zasilający ma kolor brązowy, czarny, szary lub czerwony. W starych instalacjach kolory mogą być niestandardowe (np. biały, zielony), dlatego próbnik jest tu niezastąpiony.

Podłączanie nowego włącznika: Gdzie dokładnie wpiąć pierwszy, a gdzie drugi kabel? (Oznaczenia L, 1, 2)

Kiedy już wiesz, który przewód jest który, możesz przystąpić do podłączania nowego włącznika. Na włączniku znajdziesz dwa zaciski, często oznaczone literami lub cyframi. Przewód fazowy zasilający (L), czyli ten, który zidentyfikowałeś jako "pod napięciem", podłącz do zacisku oznaczonego literą "L", strzałką skierowaną do wewnątrz lub cyfrą "1". Jest to zacisk wejściowy. Drugi przewód, czyli fazowy odpływowy do lampy, podłącz do drugiego zacisku, który często jest oznaczony strzałką na zewnątrz lub cyfrą "2". Upewnij się, że izolacja przewodów jest zdjęta na odpowiednią długość (zazwyczaj 8-10 mm, zgodnie z instrukcją producenta włącznika) i że przewody są mocno dokręcone w zaciskach, aby uniknąć luźnych połączeń i iskrzenia.

Montaż w puszce: Jak poprawnie osadzić mechanizm, założyć ramkę i klawisz?

Po prawidłowym podłączeniu przewodów, delikatnie wsuń mechanizm włącznika do puszki instalacyjnej. Upewnij się, że przewody są ułożone tak, aby nie były ściśnięte ani uszkodzone. Następnie przykręć mechanizm włącznika do puszki za pomocą śrub montażowych, tak aby był stabilny i równo osadzony. Po zamocowaniu mechanizmu, nałóż ramkę ozdobną, a na końcu wciśnij klawisz włącznika. Upewnij się, że wszystkie elementy są dobrze spasowane i stabilne.

Najczęstsze błędy i problemy – sprawdź, jak ich uniknąć

Nawet przy najlepszych intencjach i starannym wykonywaniu instrukcji, czasem pojawiają się problemy. Warto wiedzieć, co może pójść nie tak i jak sobie z tym poradzić, aby nie tracić czasu i nerwów na szukanie usterki.

Problem: Światło nie działa po podłączeniu – co sprawdzić w pierwszej kolejności?

Jeśli po podłączeniu włącznika światło nie działa, nie panikuj. Najczęściej problem leży w jednej z kilku prostych przyczyn:

• Bezpiecznik jest wyłączony: Sprawdź w skrzynce rozdzielczej, czy bezpiecznik obwodu oświetleniowego jest włączony.
• Żarówka jest przepalona lub źle wkręcona: Wymień żarówkę na nową lub upewnij się, że jest dobrze wkręcona w gwint.
• Luźne połączenia przewodów: Wyłącz zasilanie, zdemontuj włącznik i sprawdź, czy przewody są dobrze dociśnięte w zaciskach. Czasem wystarczy mocniej dokręcić śruby.
• Uszkodzony włącznik: Jeśli wszystkie powyższe kroki zawiodą, możliwe, że nowy włącznik jest uszkodzony. Spróbuj podłączyć inny włącznik, aby to zweryfikować.

Problem: Pomylone kable – jakie mogą być konsekwencje i jak to naprawić?

Pomylenie kabli, czyli podłączenie przewodu fazowego zasilającego do zacisku wyjściowego (2) i odpływowego do wejściowego (L), zazwyczaj nie prowadzi do uszkodzenia, ale sprawia, że włącznik nie działa prawidłowo. Najczęstsze konsekwencje to:

• Światło nie reaguje na włącznik: Włącznik jest podłączony, ale nic się nie dzieje.
• Światło świeci cały czas: Obwód jest zamknięty niezależnie od pozycji włącznika.
• Zwarcie: W rzadkich przypadkach, zwłaszcza przy błędnym podłączeniu innych przewodów, może dojść do zwarcia, co skutkuje wyłączeniem bezpiecznika.

Aby to naprawić, wyłącz zasilanie, potwierdź brak napięcia, a następnie zdemontuj włącznik. Ponownie zidentyfikuj przewody za pomocą próbnika napięcia, tak jak opisałem to wcześniej, i podłącz je prawidłowo do odpowiednich zacisków (L do L/1, odpływowy do 2).

Czy w starej instalacji bez kolorów można bezpiecznie podłączyć włącznik?

Tak, jest to możliwe, ale wymaga szczególnej ostrożności i precyzji. W starych instalacjach, gdzie przewody mogą mieć jednolite kolory (np. wszystkie czarne lub białe) lub kolory niestandardowe, jedynym niezawodnym sposobem identyfikacji przewodu fazowego (L) jest użycie próbnika napięcia. Proces jest dokładnie taki sam, jak opisałem: chwilowe włączenie zasilania, identyfikacja przewodu fazowego próbnikiem, natychmiastowe wyłączenie zasilania i potwierdzenie braku napięcia przed manipulacją przewodami. W takich przypadkach nie ma miejsca na domysły – próbnik jest Twoim jedynym pewnym narzędziem.

Finalny test i sprawdzenie poprawności działania

Po zakończeniu montażu i upewnieniu się, że wszystkie połączenia są solidne i bezpieczne, nadszedł czas na ostateczny test. Ten etap jest równie ważny, co poprzednie, ponieważ pozwala potwierdzić, że wszystko działa zgodnie z oczekiwaniami i instalacja jest bezpieczna w użytkowaniu.

Jak bezpiecznie przywrócić zasilanie?

Po upewnieniu się, że włącznik jest prawidłowo zamontowany, przewody są dobrze dociśnięte, a ramka i klawisz na swoim miejscu, możesz bezpiecznie przywrócić zasilanie. Udaj się do skrzynki rozdzielczej i włącz bezpiecznik, który wcześniej wyłączyłeś. Zrób to spokojnie i bez pośpiechu.

Przeczytaj również: Przewód N - co oznacza, jak rozpoznać i dlaczego jest ważny?

Testowanie włącznika – co powinno się wydarzyć po naciśnięciu klawisza?

Po przywróceniu zasilania wróć do włącznika. Naciśnij klawisz. Jeśli wszystko zostało podłączone prawidłowo, światło powinno się włączyć. Ponowne naciśnięcie klawisza powinno spowodować wyłączenie światła. Jeśli włącznik reaguje poprawnie, a światło działa bez zarzutu, oznacza to, że Twoja praca została wykonana prawidłowo i bezpiecznie. Gratuluję!
