Jak podłączyć halogeny 12V - Uniknij błędów!

Podłączenie halogenów 12 V wygląda prosto tylko na papierze. W praktyce najwięcej problemów robią trzy rzeczy: źle dobrany transformator, błędne połączenie i zbyt długie albo zbyt cienkie przewody. Najczęściej problem nie dotyczy samego tego, jak podłączyć halogeny 12v, tylko tego, czy instalacja będzie działać stabilnie po pierwszym uruchomieniu i po kilku miesiącach użytkowania.

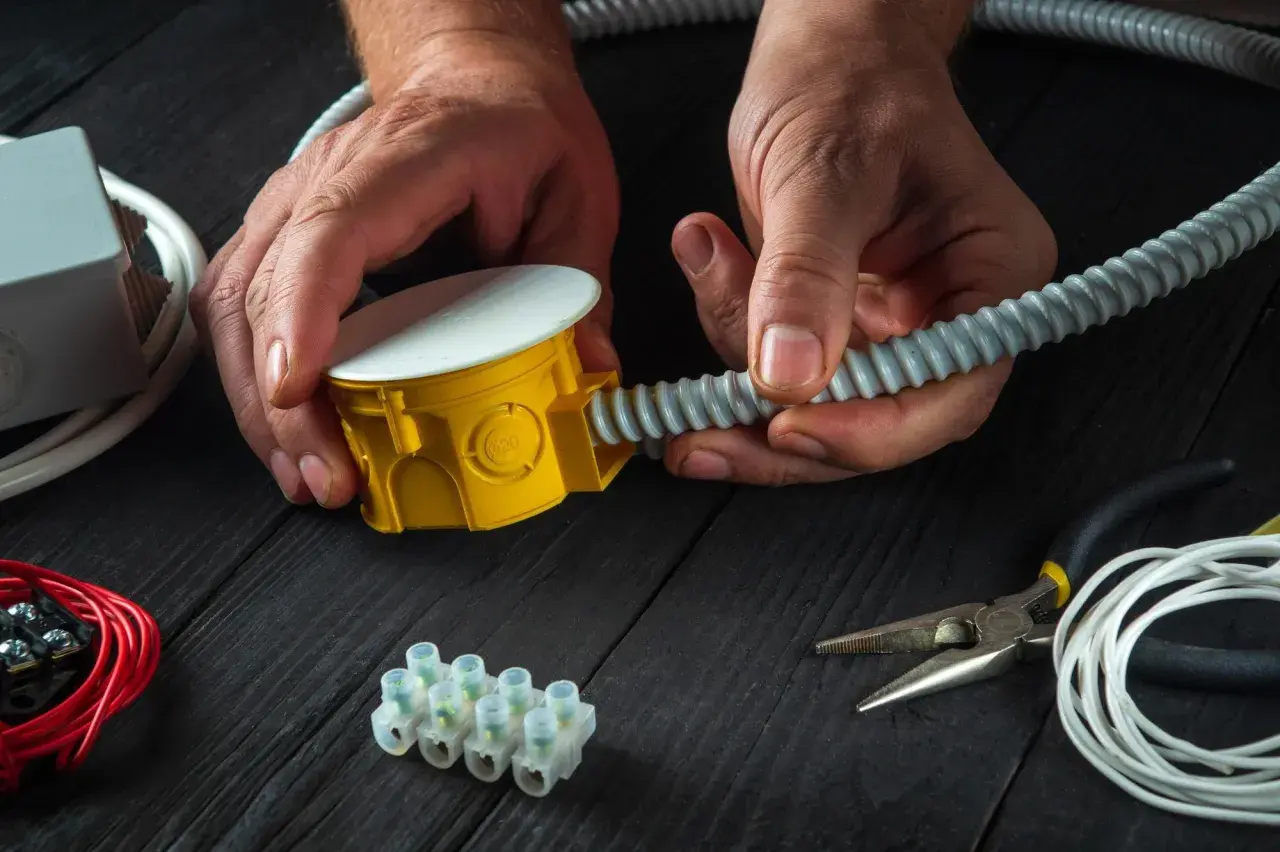

Co przygotować przed montażem

Zanim zaczniesz cokolwiek łączyć, sprawdź dokładnie, jaki masz typ opraw i źródeł światła. W praktyce liczą się nie tylko same halogeny, ale też rodzaj trzonka, napięcie wyjściowe transformatora, łączna moc całego obwodu i to, czy instalacja będzie sterowana ściemniaczem. Ja zawsze zaczynam od spisania wszystkich punktów świetlnych, bo bez tego łatwo dobrać zasilacz „na oko”, a potem wracać do poprawki.

• źródła światła 12 V z odpowiednim trzonkiem, najczęściej MR16/GU5.3,
• transformator 230 V/12 V o właściwej mocy,
• przewód dwużyłowy o odpowiednim przekroju,
• złączki lub kostki instalacyjne dobrej jakości,
• miernik napięcia lub próbnik,
• narzędzia do bezpiecznego odłączenia i ponownego podłączenia obwodu.

Jeśli na etapie planowania brakuje jednego z tych elementów, lepiej przerwać niż liczyć, że „jakoś to będzie”. Przy instalacjach niskonapięciowych takie skróty zwykle kończą się nierównym świeceniem albo szybszym zużyciem żarówek. Gdy masz już komplet, można przejść do właściwego montażu.

Jak podłączyć halogeny 12 V krok po kroku

Najbezpieczniejszy i najczytelniejszy układ to połączenie równoległe po stronie 12 V. Dzięki temu każda oprawa dostaje to samo napięcie, a awaria jednej nie wyłącza całego zestawu. Sam montaż sprowadza się do kilku prostych kroków, ale warto trzymać się kolejności.

1. Odłącz zasilanie 230 V i upewnij się miernikiem, że obwód jest martwy.
2. Policz łączną moc halogenów i sprawdź, jaki zapas ma mieć transformator.
3. Zamontuj transformator w miejscu wentylowanym i dostępnym serwisowo.
4. Połącz lampy równolegle po stronie 12 V, prowadząc przewody od rozgałęzienia do każdej oprawy.
5. Sprawdź wszystkie złącza, bo luźny styk przy 12 V potrafi dać bardzo słaby efekt świetlny.
6. Włącz instalację i skontroluj świecenie, najlepiej również na najdalszej oprawie.

W samym układzie połączeń ważna jest jedna rzecz: nie prowadzi się halogenów 12 V szeregowo. Gdybyś tak zrobił, napięcie rozkładałoby się między źródła światła w sposób nieprzewidywalny i całość świeciłaby słabo albo niestabilnie. W przypadku klasycznego halogenu polaryzacja nie ma znaczenia, ale i tak warto prowadzić instalację konsekwentnie, zwłaszcza jeśli kiedyś wymienisz źródła światła na LED.

Po tym etapie masz już działający obwód, ale to jeszcze nie znaczy, że został dobrze dobrany. Następny krok to transformator, bo właśnie on decyduje o tym, czy instalacja będzie pracować spokojnie, czy będzie się grzać i pulsować.

Jak dobrać transformator, żeby instalacja działała stabilnie

Do halogenów 12 V nie wybiera się zasilacza „na styk”. Ja przyjmuję prostą zasadę: suma mocy wszystkich źródeł światła plus zapas około 20-30%. To daje bezpieczniejszą pracę i mniejsze ryzyko przegrzewania. Przy zasilaczach oznaczonych w VA warto patrzeć na realną moc zestawu i nie zakładać, że każdy model zachowa się identycznie.

W praktyce najczęściej spotykam dwa typy transformatorów. Tor oidalny jest cięższy, większy i zwykle bardziej przewidywalny przy klasycznych halogenach. Elektroniczny jest lżejszy i wygodniejszy w montażu, ale częściej wymaga minimalnego obciążenia i bywa bardziej czuły na ściemniacze oraz nietypową konfigurację lamp. Jeśli zasilacz ma pracować w trudniej dostępnym miejscu, ja zwykle wolę rozwiązanie prostsze i odporniejsze, nawet kosztem większego gabarytu.

Dobry dobór transformatora rozwiązuje połowę problemów. Druga połowa zaczyna się wtedy, gdy przewody są zbyt długie albo zbyt cienkie, a napięcie na końcu obwodu spada bardziej, niż powinno.

Dlaczego przewody i długość trasy mają znaczenie

Przy 12 V prąd rośnie szybko, bo ta sama moc musi przepłynąć przy dużo niższym napięciu niż w instalacji 230 V. To dlatego w praktyce obwód halogenowy potrafi wymagać przewodów grubszego przekroju, niż wielu osobom wydaje się na początku. Dla przykładu: zestaw 100 W pobiera około 8,3 A, a 200 W już około 16,7 A. Na takim obciążeniu każdy słaby styk i każdy dodatkowy metr przewodu robi różnicę.

• Nie prowadź całego zasilania jednym długim odcinkiem, jeśli masz kilka punktów świetlnych.
• Rozgałęzienie rób możliwie blisko transformatora, bo to ogranicza spadki napięcia.
• Przy większych mocach rozważ przewód 1,5 mm² lub 2,5 mm², zależnie od długości trasy.
• Jeśli ostatnia oprawa świeci słabiej, to zwykle nie jest „urok halogenu”, tylko sygnał, że instalacja jest źle policzona.

To właśnie dlatego przy 12 V tak łatwo popełnić błąd, choć sam montaż wygląda banalnie. Kiedy układ elektryczny jest rozpisany poprawnie, zostaje już tylko wyłapać typowe potknięcia, które najczęściej wychodzą dopiero po pierwszym uruchomieniu.

Najczęstsze błędy przy montażu, które potem widać od razu

• Połączenie szeregowe zamiast równoległego - lampy świecą nierówno albo bardzo słabo.
• Za mały transformator - zasilacz się grzeje, a instalacja potrafi pulsować lub gaśnie przy starcie.
• Zbyt cienki przewód - pojawia się spadek napięcia i różnica jasności między punktami.
• Schowanie transformatora bez dostępu - każda awaria kończy się kłopotliwym demontażem sufitu.
• Niepasujący ściemniacz - szczególnie przy transformatorach elektronicznych to częsty powód migotania.
• Próba mieszania halogenów i LED bez sprawdzenia kompatybilności - układ działa tylko na papierze.

Widziałem wiele instalacji, w których problem nie leżał w samych halogenach, tylko w detalach montażowych. Jeden luźny styk, źle dobrany zasilacz albo zbyt długa pętla przewodu wystarczą, żeby całość wyglądała na „wadliwą”, choć w rzeczywistości wymaga tylko poprawnego projektu. Jeśli jednak ktoś stoi przed decyzją modernizacji, warto od razu porównać halogeny z LED.

Kiedy halogen 12 V ma sens, a kiedy lepiej przejść na LED

Halogen nadal broni się tam, gdzie liczy się bardzo naturalne światło, przyjemna barwa i prostota działania w istniejącej instalacji. LED wygrywa natomiast wszędzie tam, gdzie ważniejsze są niższe rachunki, mniejsza emisja ciepła i dłuższa żywotność. W praktyce wybór nie jest ideologiczny - liczy się zastosowanie.

Jeśli więc modernizujesz starą instalację, nie zakładaj automatycznie, że sam zamiennik LED rozwiąże wszystko. Czasem trzeba wymienić również zasilacz, a czasem przebudować kilka odcinków obwodu. Gdy zostajesz przy halogenach, ostatni przegląd po uruchomieniu jest po prostu obowiązkowy.

Co sprawdzić po pierwszym uruchomieniu, zanim zamkniesz sufit

Po odpaleniu instalacji nie kończę pracy od razu. Zostawiam ją na kilkanaście minut i sprawdzam trzy rzeczy: czy wszystkie punkty świecą równo, czy transformator nie grzeje się nadmiernie i czy najdalsza oprawa nie jest wyraźnie słabsza od pozostałych. To prosty test, ale bardzo skuteczny.

• Dotknij obudowy transformatora ostrożnie - ma być ciepły, ale nie niepokojąco gorący.
• Sprawdź równomierność światła na wszystkich punktach, także przy końcu linii.
• Zmierz napięcie przy lampie końcowej, jeśli masz możliwość - wartości bliskie 12 V są dobrym znakiem.
• Upewnij się, że oprawy mają warunki do odprowadzania ciepła, bo halogen nie lubi ciasnej, zamkniętej przestrzeni.
• Zostaw dostęp do transformatora, nawet jeśli dziś wygląda na „na zawsze schowany”.

Jeżeli po tym teście wszystko działa równo, masz już instalację, która będzie zachowywać się przewidywalnie. W praktyce najlepiej sprawdzają się trzy rzeczy: zapas mocy, połączenie równoległe i przewody dopasowane do długości trasy. Gdy te elementy są dobrze zrobione, halogeny 12 V przestają być źródłem niespodzianek, a stają się po prostu wygodnym i sprawdzonym światłem.
