Montaż szynoprzewodów - Wybierz system i zamontuj. Poradnik

Oświetlenie szynowe to rozwiązanie, które w ostatnich latach zyskało ogromną popularność, oferując nie tylko nowoczesny design, ale przede wszystkim niezrównaną elastyczność w aranżacji światła. Ten kompleksowy przewodnik odpowie na wszystkie Twoje pytania dotyczące wyboru odpowiedniego systemu, precyzyjnego planowania oraz instalacji krok po kroku. Niezależnie od tego, czy planujesz samodzielny montaż, czy chcesz świadomie zlecić go specjaliście, zrozumienie całego procesu – od wyboru po podłączenie – jest kluczem do stworzenia idealnego oświetlenia.

Dlaczego oświetlenie szynowe to dziś coś więcej niż tylko trend?

Oświetlenie szynowe to nie tylko chwilowa moda, ale przede wszystkim przemyślane i funkcjonalne rozwiązanie, które na stałe zagościło we współczesnych wnętrzach. Jego rosnąca popularność wynika z unikalnego połączenia estetyki, funkcjonalności i możliwości adaptacji do niemal każdej przestrzeni. To system, który pozwala na dynamiczną zmianę charakteru oświetlenia, dostosowując je do aktualnych potrzeb i aranżacji, co jest nieosiągalne dla tradycyjnych lamp.

Elastyczność, której nie da Ci tradycyjna lampa – kluczowe zalety szynoprzewodów

Kluczową zaletą systemów szynowych jest ich niezrównana elastyczność. W przeciwieństwie do tradycyjnych lamp montowanych na stałe, reflektory szynowe można w łatwy sposób przesuwać, dodawać, usuwać, a także zmieniać ich kierunek świecenia. To oznacza, że możesz w każdej chwili dostosować oświetlenie do zmieniającego się układu mebli, nowych elementów dekoracyjnych czy po prostu do aktualnego nastroju.

Modularność systemów szynowych pozwala na budowanie złożonych układów świetlnych z jednego punktu zasilania, co jest szczególnie korzystne w pomieszczeniach, gdzie nie ma wielu wypustów elektrycznych w suficie. Nowoczesny, minimalistyczny wygląd szynoprzewodów doskonale wpisuje się w estetykę współczesnych wnętrz, dodając im industrialnego lub loftowego charakteru. Ponadto, dzięki możliwości precyzyjnego kierunkowania światła, systemy te pozwalają na tworzenie stref świetlnych i akcentowanie wybranych elementów, co jest trudne do osiągnięcia za pomocą pojedynczych lamp.

Systemy szynowe pozwalają na dynamiczne dostosowanie oświetlenia do zmieniających się potrzeb i aranżacji wnętrza, co czyni je niezwykle praktycznym wyborem zarówno do domów, jak i przestrzeni komercyjnych. Zamiast wymieniać całe oprawy, wystarczy zmienić położenie lub typ reflektora, aby odmienić wygląd i funkcjonalność pomieszczenia.

Od salonu po galerię sztuki: gdzie systemy szynowe sprawdzają się najlepiej?

Uniwersalność oświetlenia szynowego sprawia, że znajduje ono zastosowanie w bardzo różnorodnych przestrzeniach:

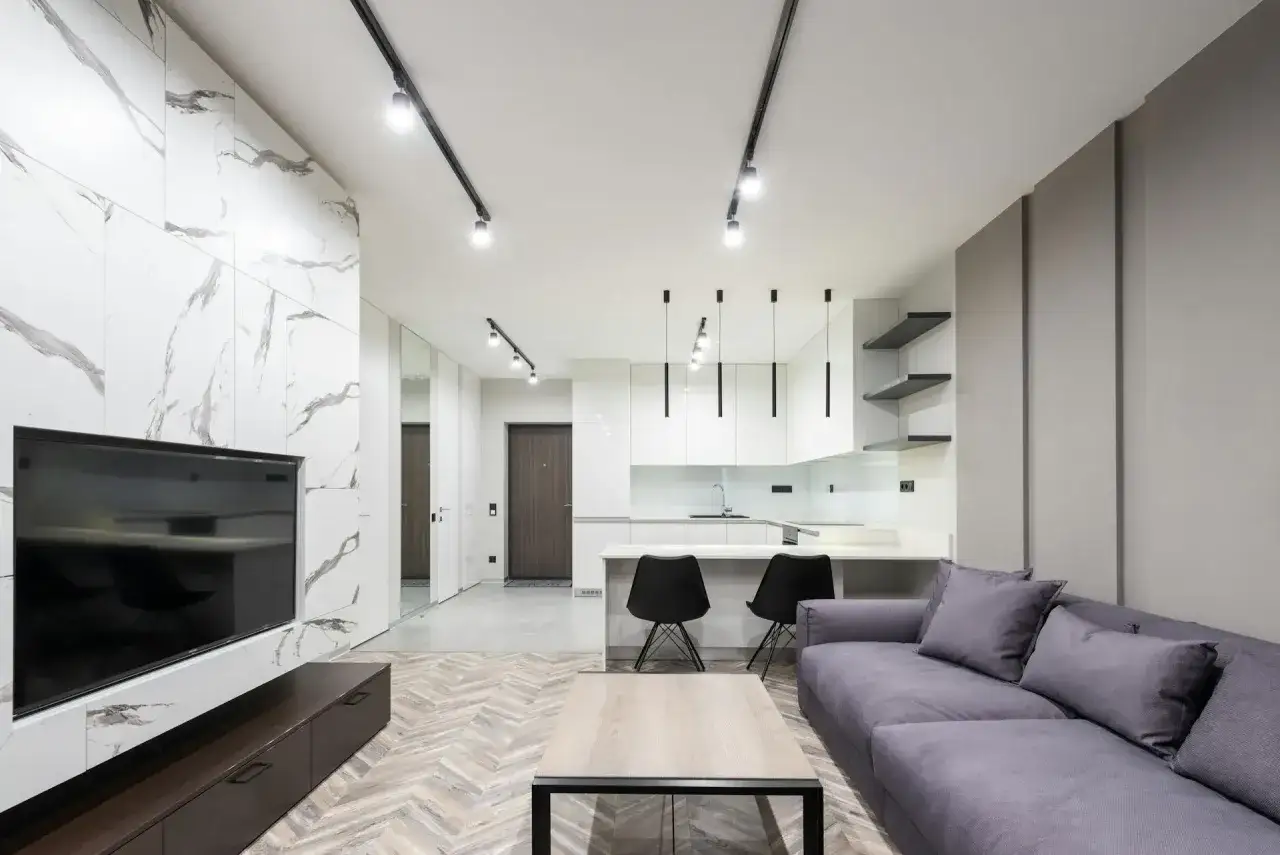

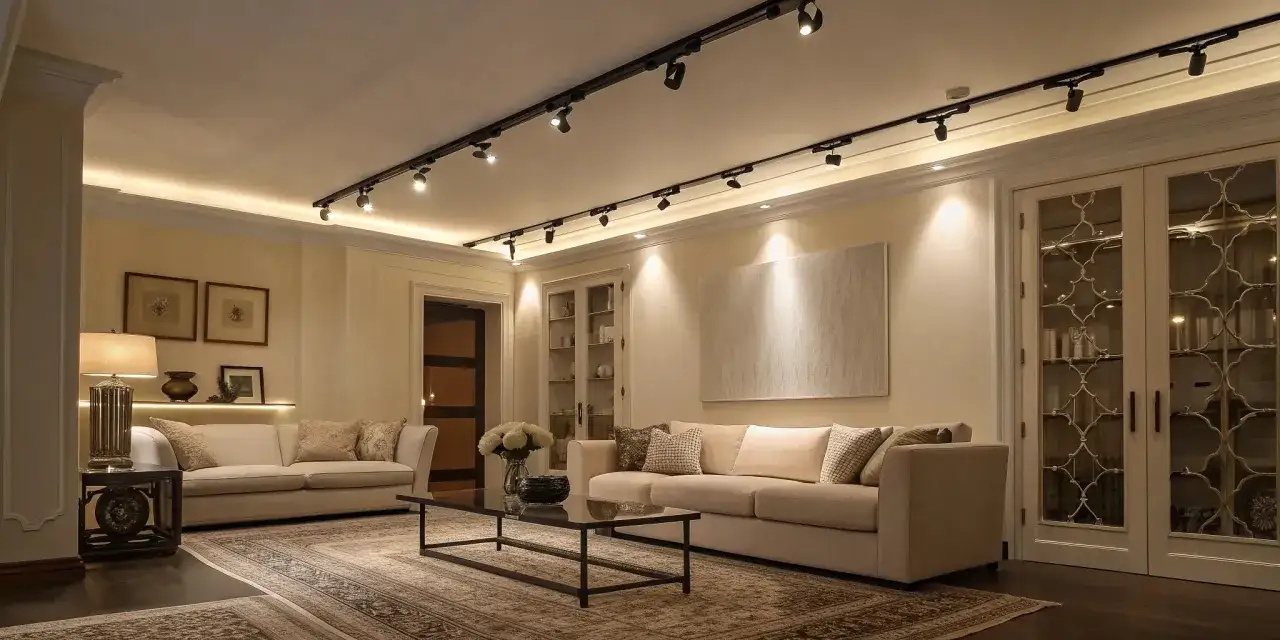

• Mieszkania: W salonach, kuchniach i jadalniach szynoprzewody mogą pełnić funkcję oświetlenia ogólnego, zadaniowego (np. nad blatem kuchennym czy stołem) oraz akcentowego (do podkreślania obrazów, półek czy roślin). Ich elastyczność pozwala na łatwe dostosowanie światła do zmieniających się funkcji pomieszczenia.
• Przestrzenie komercyjne:
  • Sklepy i butiki: Idealne do dynamicznej prezentacji towarów. Możliwość szybkiego przestawiania reflektorów pozwala na efektywne oświetlanie zmieniających się ekspozycji.
  • Galerie sztuki: Niezastąpione do precyzyjnego podkreślania eksponatów. Reflektory szynowe umożliwiają skierowanie światła dokładnie tam, gdzie jest potrzebne, minimalizując odblaski i uwydatniając detale.
  • Biura: Zapewniają elastyczne oświetlenie stanowisk pracy oraz możliwość tworzenia stref relaksu.
  • Restauracje i kawiarnie: Pozwalają na budowanie nastrojowej atmosfery poprzez punktowe oświetlenie stolików i elementów dekoracyjnych.

Zanim zaczniesz: Jak wybrać idealny system szynowy do Twojego wnętrza?

Wybór odpowiedniego systemu szynowego jest absolutnie kluczowy dla funkcjonalności, estetyki i Twojej satysfakcji z oświetlenia. Zanim przystąpisz do montażu, warto dokładnie zapoznać się z dostępnymi opcjami i dopasować je do swoich potrzeb.

Jeden obwód dla wszystkich lamp: Kiedy system 1-fazowy będzie dla Ciebie wystarczający?

Systemy 1-fazowe to najprostsze i często najbardziej ekonomiczne rozwiązanie. Ich główna cecha to fakt, że wszystkie lampy podłączone do szyny działają w jednym obwodzie. Oznacza to, że włączają się i wyłączają jednocześnie za pomocą jednego włącznika. Zasilanie w standardowych systemach 1-fazowych musi być podłączone na końcu szyny za pomocą specjalnej końcówki zasilającej.

Zaletą tego rozwiązania jest jego prostota montażu i niższy koszt początkowy. Wadą jest brak możliwości strefowania oświetlenia, czyli niezależnego sterowania poszczególnymi grupami lamp. System 1-fazowy będzie idealnym wyborem do mniejszych pomieszczeń, takich jak przedpokój, garderoba, mała sypialnia, czy też w miejscach, gdzie nie ma potrzeby dzielenia oświetlenia na różne strefy. Sprawdzi się wszędzie tam, gdzie potrzebujesz jednego, spójnego źródła światła.

Strefy światła na zawołanie: Poznaj możliwości systemu 3-fazowego

Jeśli potrzebujesz większej kontroli nad oświetleniem, system 3-fazowy jest rozwiązaniem dla Ciebie. Pozwala on na stworzenie do trzech niezależnych obwodów świetlnych na jednej szynie. Dzięki temu możesz oddzielnie sterować grupami lamp za pomocą podwójnego lub potrójnego włącznika. Na przykład, w salonie z aneksem kuchennym możesz włączyć tylko oświetlenie nad stołem, tylko to w części wypoczynkowej, albo oba jednocześnie.

Systemy 3-fazowe są znacznie bardziej elastyczne i doskonale sprawdzają się w większych przestrzeniach, takich jak duże salony, otwarte plany mieszkań, biura, sklepy czy restauracje, gdzie kluczowe jest strefowanie oświetlenia. Pozwalają na tworzenie różnorodnych scen świetlnych i dostosowywanie intensywności oraz kierunku światła do aktualnych potrzeb, co znacząco zwiększa komfort użytkowania.

Minimalizm i bezpieczeństwo: Czy warto zainwestować w nowoczesne szyny magnetyczne 48V?

Szyny magnetyczne 48V to najnowocześniejsze i najbardziej estetyczne rozwiązanie w świecie oświetlenia szynowego. Działają na bezpiecznym, niskim napięciu (zazwyczaj 48V), co wymaga zastosowania zasilacza (transformatora), który obniża napięcie z sieci 230V. Zasilacz może być zewnętrzny (ukryty np. w suficie podwieszanym) lub zintegrowany z elementem zasilającym szyny.

Główne zalety systemów magnetycznych to ich niezwykła estetyka i minimalistyczny design. Szyny często są wpuszczane w sufit, tworząc efekt zlicowania z powierzchnią. Lampy mocowane są na magnes, co sprawia, że ich montaż, demontaż i rekonfiguracja jest niezwykle prosta i intuicyjna – wystarczy wpiąć je w dowolnym miejscu szyny. Niskie napięcie zapewnia również większe bezpieczeństwo użytkowania. Systemy magnetyczne są najlepszym wyborem dla osób ceniących sobie nowoczesny design, łatwość obsługi, wysokie bezpieczeństwo i możliwość częstej, bezproblemowej zmiany aranżacji oświetlenia.

Natynkowo, podtynkowo, a może zwieszanie? Dopasuj sposób montażu do swojego sufitu

Sposób montażu szynoprzewodu zależy od konstrukcji sufitu oraz pożądanego efektu estetycznego:

• Montaż natynkowy: Jest to najprostsza metoda, polegająca na bezpośrednim przykręceniu szyny do powierzchni sufitu. Jest najlepszy, gdy szyna ma być widoczna i stanowi element dekoracyjny, lub gdy sufit nie pozwala na montaż podtynkowy (np. sufit betonowy bez możliwości kucia).
• Montaż podtynkowy: Szyna jest wpuszczana w sufit, najczęściej podwieszany z karton-gipsu, co daje efekt zlicowania z powierzchnią. To rozwiązanie jest niezwykle estetyczne i minimalistyczne, ale wymaga wcześniejszego przygotowania konstrukcji sufitu lub wycięcia odpowiednich otworów. Często planuje się go już na etapie budowy lub remontu.
• Montaż zwieszany: Szyna wisi na specjalnych linkach, co jest idealnym rozwiązaniem do wysokich pomieszczeń lub w aranżacjach w stylu industrialnym. Pozwala na obniżenie źródła światła i stworzenie ciekawego efektu wizualnego.

Wybór metody montażu powinien być podyktowany zarówno estetyką, jak i możliwościami technicznymi Twojego sufitu. Warto to przemyśleć na etapie projektowania.

Planowanie to podstawa: Jak zaprojektować układ szyn, by uniknąć kosztownych błędów?

Krok 1: Narysuj swój plan – jak rozmieścić szyny i punkty świetlne?

Zacznij od narysowania dokładnego planu pomieszczenia, najlepiej w skali. Zaznacz na nim wszystkie kluczowe elementy:

• Położenie mebli i kluczowych elementów wnętrza: Kanapa, stół, biurko, szafy, obrazy, lustra – wszystko, co ma wpływ na układ oświetlenia.
• Miejsca, które wymagają oświetlenia: Zastanów się, gdzie potrzebujesz oświetlenia ogólnego (rozproszonego), zadaniowego (np. nad blatem kuchennym, do czytania) i akcentowego (do podkreślania detali).
• Przebieg szyn: Narysuj, jak mają przebiegać szyny, uwzględniając ich długość i ewentualne złączki kątowe (L, T, X). Pamiętaj o zachowaniu estetycznych proporcji względem pomieszczenia.
• Przybliżone rozmieszczenie reflektorów: Zaznacz, gdzie planujesz umieścić poszczególne reflektory, aby zapewnić optymalne oświetlenie.

Dobrze przygotowany plan to Twój najlepszy sprzymierzeniec. Pozwala on zoptymalizować ilość potrzebnych komponentów, uniknąć błędów w zakupach i upewnić się, że oświetlenie będzie funkcjonalne i estetyczne.

Krok 2: Policz komponenty – czyli czego potrzebujesz oprócz samej szyny (złączki, zasilanie, zaślepki)

Na podstawie swojego planu możesz precyzyjnie oszacować, jakie elementy będą Ci potrzebne:

• Szyny: Dostępne są zazwyczaj w standardowych długościach, np. 1m, 2m. Wiele systemów pozwala na ich docinanie na wymiar za pomocą piły do metalu, co daje dużą elastyczność.
• Złączki:
  • Proste: Do łączenia szyn w linii prostej.
  • Kątowe (L): Do tworzenia narożników.
  • Typu T: Do rozgałęziania szyny w trzech kierunkach.
  • Typu X: Do rozgałęziania w czterech kierunkach.
• Element zasilający: To miejsce, w którym do szyny doprowadzane jest zasilanie. Może być to element końcowy (montowany na końcu szyny) lub środkowy (montowany w dowolnym miejscu szyny, co pozwala na zasilenie jej w centralnym punkcie).
• Zaślepka końcowa: Służy do estetycznego i bezpiecznego zamknięcia obwodu na końcu szyny, gdzie nie ma elementu zasilającego.
• Reflektory/lampy: Wybierz odpowiednie typy i mocowanie (np. na klik, magnetyczne) oraz ich liczbę, zgodnie z zaplanowanym rozmieszczeniem.
• Dodatkowo dla systemów magnetycznych: Niezbędny jest zasilacz (transformator), który obniża napięcie z 230V do 48V. Może być on zewnętrzny lub wbudowany w element zasilający szyny.

Pamiętaj, aby zawsze kupić kilka dodatkowych wkrętów i kołków – nigdy nie wiadomo, kiedy się przydadzą.

Krok 3: Sprawdź, skąd poprowadzisz zasilanie – kluczowa decyzja dla Twojej instalacji

Kwestia doprowadzenia zasilania do szynoprzewodu jest jedną z najważniejszych decyzji, którą należy podjąć na etapie planowania. Punkt zasilania może być na końcu szyny, w jej środku lub w dowolnym innym miejscu, o ile zastosujesz odpowiedni element zasilający. Ta decyzja powinna uwzględniać zarówno istniejącą instalację elektryczną (gdzie masz wyprowadzony przewód z sufitu), jak i estetykę. Czasem warto poprowadzić zasilanie w mniej widocznym miejscu, nawet jeśli wymaga to użycia dłuższego kabla lub specjalnego adaptera. Pamiętaj, że element zasilający jest widoczny, więc jego umiejscowienie ma wpływ na wygląd całego systemu.

Montaż szynoprzewodu krok po kroku: Poradnik dla początkujących

Montaż szynoprzewodu, choć na pierwszy rzut oka może wydawać się skomplikowany, jest w pełni możliwy do wykonania samodzielnie. Wymaga jedynie odpowiedniego przygotowania, podstawowych narzędzi i przede wszystkim – przestrzegania zasad bezpieczeństwa. Przygotuj się, a zobaczysz, że to nic trudnego!

Niezbędnik instalatora: Jakie narzędzia i akcesoria przygotować przed pracą?

Przed przystąpieniem do pracy upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria:

• Wiertarka udarowa (do betonu) lub wkrętarka (do karton-gipsu).
• Wiertła odpowiednie do materiału sufitu (do betonu, drewna, metalu).
• Kołki rozporowe i wkręty – dopasowane do obciążenia i materiału sufitu (np. kołki molly do karton-gipsu).
• Poziomica – do precyzyjnego wyznaczania linii montażowej.
• Miarka, ołówek – do zaznaczania punktów.
• Śrubokręty (płaskie i krzyżakowe) – do podłączania przewodów.
• Nóż do tapet lub piła do metalu – do docinania szyn, jeśli to konieczne.
• Próbnik napięcia – absolutnie niezbędny do sprawdzenia braku prądu.
• Izolacja elektryczna (taśma) – do zabezpieczania połączeń.
• Drabina – stabilna i bezpieczna.

Bezpieczeństwo przede wszystkim: Jak prawidłowo odłączyć zasilanie?

• Wyłącz odpowiedni bezpiecznik w skrzynce rozdzielczej, który odpowiada za obwód, w którym będziesz pracować. Jeśli nie jesteś pewien, który to bezpiecznik, wyłącz główny wyłącznik prądu w całym domu.
• Po wyłączeniu bezpiecznika sprawdź brak napięcia próbnikiem w miejscu planowanego podłączenia. Dotknij końcówką próbnika do każdego przewodu (fazy) – lampka nie powinna się zaświecić. Upewnij się, że próbnik działa prawidłowo, testując go wcześniej na znanym źródle prądu.

Tylko po wykonaniu tych kroków możesz bezpiecznie przystąpić do dalszych prac.

Montaż natynkowy do sufitu betonowego – wiercenie i mocowanie kołków

Montaż szynoprzewodu do sufitu betonowego wymaga użycia wiertarki udarowej i odpowiednich kołków. Oto jak to zrobić:

1. Zaznacz linię montażową: Za pomocą miarki i ołówka zaznacz na suficie linię, wzdłuż której ma przebiegać szyna. Użyj poziomicy, aby upewnić się, że linia jest idealnie prosta.
2. Zaznacz punkty wiercenia: Na zaznaczonej linii zaznacz punkty, w których będziesz wiercić otwory montażowe. Odległości między punktami powinny być zgodne z instrukcją producenta szynoprzewodu, zazwyczaj co 50-100 cm.
3. Wierć otwory: Użyj wiertarki udarowej z odpowiednim wiertłem do betonu, aby wywiercić otwory w zaznaczonych miejscach. Otwory powinny mieć odpowiednią głębokość i średnicę dla wybranych kołków rozporowych.
4. Umieść kołki: Włóż kołki rozporowe do wywierconych otworów. Powinny wchodzić ciasno, jeśli są zbyt luźne, użyj kołków o większej średnicy lub specjalnych kołków chemicznych.
5. Przykręć uchwyty lub szynę: W zależności od systemu, albo przykręcasz najpierw uchwyty montażowe, a następnie wpinasz w nie szynę, albo przykręcasz szynę bezpośrednio do sufitu. Upewnij się, że wszystkie wkręty są mocno dokręcone.
6. Montaż szyny: Jeśli używasz uchwytów, wciśnij szynę w uchwyty. Jeśli szyna jest przykręcana bezpośrednio, upewnij się, że jest stabilnie zamocowana.

Instalacja w suficie podwieszanym (karton-gips) – na co zwrócić szczególną uwagę?

Montaż w suficie podwieszanym z karton-gipsu ma swoją specyfikę, zwłaszcza jeśli chodzi o nośność i estetykę:

• Dla montażu natynkowego: Jeśli szyna ma być widoczna na powierzchni karton-gipsu, musisz użyć specjalnych kołków do płyt gipsowo-kartonowych, np. kołków Molly. Zapewniają one stabilne mocowanie w pustej przestrzeni za płytą. Jeśli masz taką możliwość, zawsze staraj się mocować szynę bezpośrednio do profili konstrukcji sufitu podwieszanego – to zapewni największą stabilność.
• Dla montażu podtynkowego: To rozwiązanie jest najbardziej estetyczne, ponieważ szyna jest zlicowana z powierzchnią sufitu. Wymaga jednak znacznie większej precyzji i planowania. Konieczne jest wcześniejsze przygotowanie otworów lub wnęk w płycie g-k o idealnych wymiarach szyny. W niektórych przypadkach, zwłaszcza przy dłuższych i cięższych systemach, może być nawet konieczne wzmocnienie konstrukcji sufitu podwieszanego w miejscach montażu szyn, aby zapewnić odpowiednią nośność. Montaż podtynkowy często planuje się już na etapie budowy sufitu, zanim płyty g-k zostaną zamocowane.

Pamiętaj, że karton-gips jest materiałem mniej wytrzymałym niż beton, dlatego dobór odpowiednich kołków i rozplanowanie punktów mocowania jest tu kluczowe.

Jak prawidłowo docinać szyny i łączyć je za pomocą złączek?

Jeśli szyny są zbyt długie, możesz je docinać. Najlepiej użyć do tego piły do metalu z drobnymi zębami lub specjalnych nożyc do szyn, aby uzyskać czyste i proste cięcie. Pamiętaj, aby po cięciu usunąć wszelkie zadziory i opiłki, które mogłyby zakłócić przewodzenie prądu lub utrudnić montaż reflektorów.

Łączenie szyn odbywa się za pomocą specjalnych złączek. Wystarczy wsunąć końce szyn w złączkę i upewnić się, że są one prawidłowo osadzone i stabilne. Złączki proste służą do przedłużania szyny, kątowe (L) do tworzenia narożników, a złączki typu T i X do rozgałęziania układu. Upewnij się, że złączki są kompatybilne z Twoim systemem szynowym (1-fazowym, 3-fazowym lub magnetycznym), ponieważ różnią się one budową wewnętrzną.

Podłączenie zasilania bez tajemnic: Jak ożywić system szynowy?

Podłączenie zasilania to kluczowy etap montażu, który wymaga precyzji i ostrożności. Pamiętaj, że przed przystąpieniem do pracy z przewodami elektrycznymi, zasilanie musi być bezwzględnie odłączone!

Podłączanie końcówki zasilającej w systemie 1-fazowym

W standardowych systemach 1-fazowych zasilanie musi być podłączone na końcu szyny za pomocą specjalnej końcówki zasilającej. Proces ten wygląda następująco:

1. Odsłoń przewody: Z instalacji elektrycznej wyprowadzone są zazwyczaj trzy przewody: faza (zazwyczaj brązowy lub czarny), neutralny (niebieski) i uziemienie (żółto-zielony). Ostrożnie odsłoń końcówki tych przewodów na długość kilku milimetrów.
2. Podłącz przewody: W końcówce zasilającej znajdziesz zaciski oznaczone symbolami L (faza), N (neutralny) i PE (uziemienie). Podłącz odpowiednie przewody do tych zacisków, upewniając się, że są one mocno dokręcone i nie ma luźnych włókien.
3. Zamocuj końcówkę: Starannie zamocuj końcówkę zasilającą na szynie, upewniając się, że jest ona stabilna i bezpieczna.

Zawsze dokładnie przestrzegaj schematu podłączenia dostarczonego przez producenta. Prawidłowe podłączenie uziemienia jest niezwykle ważne dla bezpieczeństwa.

Podłączenie systemu 3-fazowego: Jak wykorzystać potencjał trzech obwodów?

Podłączenie systemu 3-fazowego jest nieco bardziej złożone niż 1-fazowego, ponieważ zamiast jednej fazy, podłącza się trzy (L1, L2, L3) oraz przewód neutralny (N) i uziemienie (PE) do specjalnego elementu zasilającego 3-fazowego. Dzięki temu każda z trzech faz może zasilać niezależną grupę lamp na tej samej szynie. To właśnie pozwala na niezależne sterowanie trzema grupami lamp za pomocą potrójnego włącznika. Upewnij się, że element zasilający jest prawidłowo podłączony do odpowiednich faz w instalacji elektrycznej, aby zapewnić poprawne działanie stref oświetleniowych.

Gdzie ukryć zasilacz? Podłączanie szynoprzewodu magnetycznego 48V

Szynoprzewody magnetyczne 48V wymagają zastosowania zasilacza (transformatora), który obniża napięcie z 230V do bezpiecznych 48V. Istnieją dwie główne opcje montażu zasilacza:

• Zasilacz zewnętrzny: Jest to najczęściej spotykane rozwiązanie. Zasilacz jest ukrywany poza szyną – w puszce instalacyjnej, w przestrzeni sufitu podwieszanego, w specjalnej obudowie lub nawet w meblach. Należy doprowadzić do niego zasilanie 230V, a następnie z niego wyprowadzić przewody 48V do elementu zasilającego szynę magnetyczną.
• Zasilacz zintegrowany: Niektóre systemy oferują elementy zasilające szyny, które mają wbudowany zasilacz. To rozwiązanie jest bardziej kompaktowe i estetyczne, ale może ograniczać elastyczność w doborze mocy zasilacza.

Niezależnie od wybranej opcji, zasilacz musi być dobrany do całkowitej mocy lamp, które planujesz zainstalować w systemie, z niewielkim zapasem. Zawsze sprawdź specyfikację producenta, aby uniknąć przeciążenia i uszkodzenia systemu.

Wielki finał: Instalacja reflektorów i ostatnie szlify

Po zamontowaniu szyn i podłączeniu zasilania, nadszedł czas na najprzyjemniejszą część – instalację reflektorów i uruchomienie systemu. To moment, w którym Twoja praca nabiera blasku!

Wpinanie reflektorów "na klik" – jak to zrobić dobrze?

Jedną z największych zalet oświetlenia szynowego jest prostota montażu reflektorów. Większość z nich wyposażona jest w system "na klik" lub zatrzaskowy. Wystarczy wsunąć adapter reflektora w szynę w dowolnym miejscu, a następnie przekręcić go, aż usłyszysz charakterystyczne kliknięcie, które oznacza prawidłowe zablokowanie. W systemach magnetycznych jest to jeszcze prostsze – lampy po prostu "przyklejają się" do szyny dzięki magnesom. Ta łatwość montażu pozwala na swobodne przesuwanie reflektorów wzdłuż szyny, obracanie ich i kierunkowanie światła dokładnie tam, gdzie jest potrzebne, co daje ogromną elastyczność w aranżacji.

Ustawianie faz w systemie 3-fazowym – jak przypisać lampy do różnych włączników?

Dla systemów 3-fazowych kluczowe jest prawidłowe przypisanie poszczególnych lamp do konkretnych faz (obwodów), aby mogły być sterowane niezależnie. Reflektory 3-fazowe mają zazwyczaj wbudowany przełącznik lub specjalny mechanizm, który pozwala na wybranie jednej z trzech faz (L1, L2, L3) lub całkowite wyłączenie lampy. Zanim wsuniesz reflektor w szynę, ustaw go na wybranej fazie. Dzięki temu, po wpięciu, lampa będzie reagować tylko na odpowiednią sekcję włącznika (np. pierwszy klik włącza lampy na fazie L1, drugi na L2 itd.). To pozwala na pełne wykorzystanie potencjału strefowania oświetlenia.

Testowanie instalacji: Sprawdź, czy wszystko działa, zanim powiesz "gotowe"

Po zakończeniu montażu wszystkich elementów i podłączeniu reflektorów, przyszedł czas na ostateczne testy. To bardzo ważny etap, który zapewnia bezpieczeństwo i prawidłowe funkcjonowanie całego systemu:

1. Włącz zasilanie: Wróć do skrzynki rozdzielczej i włącz bezpiecznik, który wcześniej wyłączyłeś.
2. Sprawdź każdy reflektor: Upewnij się, że każdy reflektor świeci prawidłowo. Jeśli któryś nie działa, sprawdź jego wpięcie w szynę i ustawienie (zwłaszcza w systemach 3-fazowych).
3. Dla systemów 3-fazowych: Przetestuj działanie wszystkich obwodów za pomocą włącznika. Upewnij się, że lampy reagują na odpowiednie sekcje włącznika i że możesz niezależnie sterować każdą grupą.
4. Sprawdź nieprawidłowości: Zwróć uwagę na wszelkie migotania, dziwne dźwięki czy inne nieprawidłowości. Jeśli coś wzbudza Twój niepokój, natychmiast odłącz zasilanie i sprawdź połączenia.

Dokładne testy zapewnią, że Twoja instalacja jest bezpieczna, funkcjonalna i gotowa do użytku.

Najczęstsze problemy i pułapki podczas montażu – jak ich uniknąć?

Nawet przy najlepszym planowaniu, podczas montażu mogą pojawić się niespodziewane problemy. Wiedza o najczęstszych pułapkach pozwoli Ci ich uniknąć lub szybko zdiagnozować i naprawić.

Problem: Szyna wygina się pod ciężarem lamp – jak prawidłowo rozplanować punkty mocowania?

Wygina się szyna to częsty problem, który może wynikać z kilku przyczyn:

• Zbyt mała liczba punktów mocowania: Szyna nie jest wystarczająco podparta na całej długości.
• Niewłaściwe kołki lub wkręty: Użyto kołków lub wkrętów, które nie są odpowiednie do materiału sufitu lub nie wytrzymują obciążenia.
• Zbyt ciężkie reflektory: Całkowita waga lamp jest zbyt duża dla wybranej metody montażu.

Aby tego uniknąć, zwiększ liczbę punktów mocowania (np. co 50 cm zamiast 100 cm), użyj odpowiednich kołków i wkrętów o wystarczającej nośności. Jeśli problemem są zbyt ciężkie reflektory, rozważ ich wymianę na lżejsze modele lub wzmocnienie konstrukcji sufitu w miejscach mocowania szyny.

Problem: Reflektory nie świecą po wpięciu – diagnostyka typowych usterek

Jeśli reflektory nie świecą, nie panikuj. Oto lista najczęstszych przyczyn i sposobów diagnostyki:

• Brak zasilania: Sprawdź, czy bezpiecznik w skrzynce rozdzielczej jest włączony. Upewnij się, że włącznik światła jest w pozycji "ON". Przetestuj próbnik napięcia w elemencie zasilającym szyny.
• Niewłaściwe wpięcie reflektora w szynę: Upewnij się, że reflektor jest dobrze osadzony w szynie i że adapter jest prawidłowo zablokowany (słychać kliknięcie). Czasem wystarczy lekko poruszyć reflektorem.
• Uszkodzony reflektor: Spróbuj wpiąć inny, sprawny reflektor w to samo miejsce. Jeśli on świeci, problem leży w oryginalnym reflektorze.
• Błędne podłączenie zasilania: Odłącz zasilanie i sprawdź połączenia w końcówce zasilającej. Upewnij się, że przewody L, N i PE są podłączone do właściwych zacisków i są mocno dokręcone.
• Dla 3-fazowych: Niewłaściwe ustawienie fazy reflektora: Sprawdź, czy przełącznik faz na reflektorze jest ustawiony na fazę, która jest aktualnie zasilana przez włącznik.

Przeczytaj również: Podłącz halogeny LED 230V bezpiecznie - instrukcja krok po kroku

Problem: Brak możliwości zlicowania szyny z sufitem – kiedy jest to możliwe, a kiedy nie?

Efekt zlicowania szyny z sufitem (montaż podtynkowy) jest niezwykle estetyczny, ale jest możliwy tylko w przypadku sufitów podwieszanych, np. z płyt kartonowo-gipsowych, które posiadają odpowiednią konstrukcję i głębokość, aby pomieścić szynę. W przypadku sufitów betonowych, tradycyjnych tynkowanych sufitów lub innych konstrukcji, które nie pozwalają na wpuszczenie szyny, montaż będzie zawsze natynkowy. Tę kwestię należy rozważyć już na etapie projektowania wnętrza, ponieważ montaż podtynkowy wymaga odpowiedniego przygotowania konstrukcji sufitu.
