Kostka do kabli - montaż. Czy robisz to bezpiecznie?

Kostka do kabli, znana również jako złączka instalacyjna, to niepozorny, lecz fundamentalny element każdej instalacji elektrycznej. Jej prawidłowy montaż jest absolutnie kluczowy nie tylko dla funkcjonalności podłączanych urządzeń, ale przede wszystkim dla bezpieczeństwa domowników. Jako doświadczony praktyk wiem, że dla wielu majsterkowiczów wybór odpowiedniej kostki i jej poprawna instalacja mogą stanowić wyzwanie, dlatego przygotowałem ten kompleksowy przewodnik. Pomoże Ci on zrozumieć dostępne typy złączek, nauczy krok po kroku, jak je bezpiecznie montować, a także wskaże najczęściej popełniane błędy, byś mógł ich skutecznie unikać.

Dlaczego solidne połączenie kabli to podstawa bezpieczeństwa w Twoim domu

Wydawać by się mogło, że połączenie dwóch przewodów to prosta czynność. Jednak w przypadku instalacji elektrycznej, każde, nawet najmniejsze połączenie, ma ogromne znaczenie dla ogólnego bezpieczeństwa. Niewłaściwie wykonane połączenie kabli to tykająca bomba w Twoim domu. Może prowadzić do szeregu niebezpiecznych sytuacji, z których najgroźniejsze to przegrzewanie się przewodów, zwarcia, a w konsekwencji – pożary. Słaby styk elektryczny generuje opór, który zamienia energię elektryczną w ciepło. Jeśli to ciepło jest zbyt duże, izolacja przewodów topi się, prowadząc do zwarć i iskrzenia.

Ponadto, niestabilne połączenia mogą skutkować nieprawidłowym działaniem urządzeń, a w skrajnych przypadkach – porażeniem prądem, co stanowi bezpośrednie zagrożenie dla życia. Stabilność i niezawodność całej instalacji elektrycznej zależy od solidności każdego jej elementu, a kostki do kabli są często pomostem, który łączy poszczególne obwody. Dlatego tak ważne jest, aby poświęcić należytą uwagę ich prawidłowemu montażowi.

Kostka śrubowa kontra szybkozłączka – poznaj kluczowe różnice i wybierz świadomie

Rynek oferuje nam dwa główne typy złączek kablowych, które różnią się mechanizmem działania, a co za tym idzie – sposobem montażu, poziomem bezpieczeństwa i zastosowaniem. Zrozumienie tych różnic jest kluczowe do podjęcia świadomej decyzji.

Klasyczna listwa zaciskowa (śrubowa) – kiedy wciąż jest niezastąpiona?

Tradycyjne kostki śrubowe, często nazywane listwami zaciskowymi, to rozwiązanie znane od dziesięcioleci. Ich mechanizm działania jest prosty: odizolowane końcówki przewodów umieszcza się w metalowym tunelu, a następnie dociska za pomocą śruby. Główną zaletą tego typu złączek jest ich ekonomiczność – są zazwyczaj znacznie tańsze niż nowoczesne szybkozłączki. Jednak ta prostota wiąże się z pewnymi wadami. Montaż wymaga większej precyzji i wyczucia. Istnieje ryzyko zbyt słabego dokręcenia śruby, co prowadzi do luźnego styku, przegrzewania się złącza i potencjalnego pożaru. Z drugiej strony, zbyt mocne dokręcenie może uszkodzić przewód, zwłaszcza cienki, co również osłabia połączenie. Mimo tych wyzwań, kostki śrubowe są nadal stosowane, szczególnie w instalacjach niskonapięciowych, w starszych instalacjach podczas drobnych napraw, a także tam, gdzie koszt jest priorytetem.

Nowoczesne szybkozłączki (np. typu WAGO) – rewolucja w szybkości i pewności montażu

Szybkozłączki, takie jak te oferowane przez firmę WAGO, stanowią prawdziwą rewolucję w dziedzinie łączenia przewodów. Wykorzystują one mechanizm sprężynowy – może to być dźwignia, którą się otwiera i zamyka, lub system wciskany (tzw. "PUSH WIRE"). Ten mechanizm automatycznie zaciska się na przewodzie, zapewniając stałą i pewną siłę docisku. Ich główne zalety to niezwykła szybkość i łatwość montażu, co doceni każdy, kto ceni swój czas i precyzję. Co najważniejsze, eliminują one ryzyko błędów związanych z siłą dokręcenia, co znacząco podnosi poziom bezpieczeństwa. Są również odporne na wibracje, co jest ważne w niektórych zastosowaniach. Według danych WAGO, ich złączki zapewniają trwałe i bezpieczne połączenie, minimalizując ryzyko awarii. Choć są droższe od tradycyjnych kostek śrubowych, ich wygoda, pewność i bezpieczeństwo sprawiają, że stają się standardem w nowoczesnych instalacjach elektrycznych i podczas remontów.

Cecha	Kostka śrubowa (listwa zaciskowa)	Szybkozłączka (np. WAGO)
Mechanizm działania	Docisk śrubowy	Mechanizm sprężynowy (dźwigniowy/wciskany)
Szybkość montażu	Wolniejszy, wymaga narzędzi	Bardzo szybki
Poziom bezpieczeństwa	Zależy od precyzji montażu	Wysoki, stała siła docisku
Ryzyko błędów	Duże (przegrzanie, uszkodzenie przewodu)	Niskie (automatyczny zacisk)
Koszt	Niższy	Wyższy
Przykładowe zastosowania	Instalacje niskonapięciowe, starsze instalacje	Nowe instalacje, remonty, oświetlenie

Jak prawidłowo i bezpiecznie zamontować kostkę do kabli? Instrukcja krok po kroku

Przejdźmy teraz do sedna, czyli praktycznej instrukcji montażu. Pamiętaj, że niezależnie od typu kostki, kluczowe jest przestrzeganie zasad bezpieczeństwa.

Krok 1: Przygotowanie miejsca pracy i absolutna podstawa – jak sprawdzić, czy prąd jest wyłączony?

Zanim w ogóle pomyślisz o dotknięciu przewodów, absolutnym priorytetem jest bezpieczeństwo. Musisz mieć pewność, że w obwodzie, nad którym pracujesz, nie ma napięcia. W tym celu udaj się do skrzynki rozdzielczej i wyłącz odpowiedni bezpiecznik, który zasila dany obwód. Jeśli nie jesteś pewien, który to bezpiecznik, wyłącz główny wyłącznik prądu dla całego domu. Następnie, wróć do miejsca pracy i za pomocą próbnika napięcia (neonowego lub cyfrowego) upewnij się, że w przewodach nie ma prądu. Dotknij końcówką próbnika do każdego przewodu. Brak reakcji próbnika (nie zaświeca się dioda, nie pokazuje napięcia) oznacza, że możesz bezpiecznie przystąpić do dalszych prac. Nigdy nie ufaj tylko wyłączeniu przełącznika światła – zawsze weryfikuj brak napięcia!

Krok 2: Niezbędne narzędzia, bez których nie warto zaczynać

Prawidłowy montaż wymaga odpowiednich narzędzi. Oto lista tych, bez których nie powinieneś zaczynać pracy:

• Próbnik napięcia: To Twoje oko i ucho w świecie prądu. Niezbędny do weryfikacji braku zasilania, o czym wspomniałem w kroku pierwszym. Bez niego praca jest po prostu niebezpieczna.
• Ściągacz do izolacji: To narzędzie, które pozwala precyzyjnie usunąć izolację z przewodu, nie uszkadzając jego żył. Użycie nożyka czy szczypiec może łatwo naruszyć strukturę przewodu, co osłabi połączenie i zwiększy ryzyko awarii.
• Odpowiedni wkrętak: Dla kostek śrubowych jest to zazwyczaj wkrętak płaski lub krzyżakowy, dopasowany do rozmiaru śruby. Użycie niewłaściwego wkrętaka może uszkodzić łeb śruby, uniemożliwiając prawidłowe dokręcenie lub późniejsze odkręcenie.

Każde z tych narzędzi jest kluczowe dla bezpieczeństwa i prawidłowego wykonania pracy, zapewniając precyzję i minimalizując ryzyko błędów.

Krok 3: Montaż z użyciem kostki śrubowej – sztuka właściwego dokręcania

Montaż kostki śrubowej wymaga precyzji i wyczucia:

1. Odizoluj przewód na odpowiednią długość. Zazwyczaj jest to około 5-10 mm. Ważne jest, aby cała odsłonięta miedź znalazła się wewnątrz metalowego tunelu złączki, ale żeby izolacja dochodziła do krawędzi kostki, nie zostawiając gołej żyły na zewnątrz. Użyj ściągacza do izolacji, aby zrobić to czysto i bez uszkodzeń.
2. Umieść odizolowany koniec przewodu w otworze kostki. Upewnij się, że przewód jest włożony do oporu i stabilnie leży w tunelu.
3. Dokręć śrubę wkrętakiem. To najważniejszy moment. Śrubę należy dokręcić mocno, ale z wyczuciem. Celem jest zapewnienie doskonałego kontaktu elektrycznego – przewód musi być solidnie unieruchomiony i ściśle przylegać do metalowego elementu kostki. Zbyt słabe dokręcenie spowoduje luźny styk, który będzie się przegrzewał. Zbyt mocne dokręcenie, zwłaszcza w przypadku cienkich przewodów, może spowodować ich uszkodzenie, a nawet przecięcie, co jest równie niebezpieczne. Po dokręceniu delikatnie pociągnij za przewód, aby upewnić się, że jest stabilnie zamocowany.

Krok 4: Instalacja z szybkozłączką – pewne połączenie w zaledwie kilka sekund

Montaż szybkozłączki jest znacznie prostszy i szybszy:

1. Odizoluj przewód na długość wskazaną przez producenta złączki. Ta informacja jest zazwyczaj nadrukowana na obudowie złączki (np. 9-11 mm). Jest to kluczowe dla prawidłowego działania mechanizmu sprężynowego.
2. W przypadku złączki dźwigniowej: Otwórz dźwignię, wsuń odizolowany przewód do oporu w otwór, a następnie zamknij dźwignię. Usłyszysz charakterystyczne kliknięcie, które potwierdzi pewne zamocowanie.
3. W przypadku złączki wciskanej (PUSH WIRE): Po prostu wsuń odizolowany przewód do otworu, aż poczujesz opór i przewód zostanie zablokowany. Mechanizm sprężynowy automatycznie zaciśnie się na żyle.

Jak widać, ten proces jest niezwykle szybki i łatwy, a co najważniejsze – zapewnia pewne połączenie dzięki automatycznemu mechanizmowi zaciskowemu. Według producentów, takich jak WAGO, prawidłowo zainstalowana szybkozłączka gwarantuje bezpieczeństwo i trwałość połączenia.

Najczęstsze błędy przy łączeniu przewodów – sprawdź, czego musisz unikać

Nawet doświadczonym majsterkowiczom zdarzają się błędy, ale w elektryce mogą one mieć poważne konsekwencje. Oto najczęstsze z nich, których należy bezwzględnie unikać.

Błąd nr 1: Nieprawidłowe zdjęcie izolacji – za dużo lub za mało

Precyzja w przygotowaniu przewodu jest kluczowa. Zbyt krótkie odizolowanie przewodu oznacza, że nie cała żyła znajdzie się w kostce, co prowadzi do słabego styku, zwiększonego oporu i w konsekwencji – przegrzewania się złącza. Zbyt długie odizolowanie jest jeszcze bardziej niebezpieczne. Wystająca poza kostkę goła miedź to prosta droga do zwarcia, zwłaszcza jeśli przewody dotkną się nawzajem lub do metalowej obudowy. To także ryzyko porażenia prądem. Dlatego zawsze używaj ściągacza do izolacji i dbaj o to, by długość odizolowanej części była zgodna z zaleceniami producenta kostki.

Błąd nr 2: Niedopasowanie kostki do przekroju i rodzaju przewodu (drut vs. linka)

Każda kostka jest przeznaczona do pracy z przewodami o określonym przekroju (np. 1.5 mm², 2.5 mm²) oraz rodzaju (przewód jednodrutowy, czyli drut, lub wielodrutowy, czyli linka). Użycie kostki przeznaczonej do drutu z linką (lub odwrotnie) może prowadzić do niestabilnego połączenia. Linka w kostce śrubowej może zostać uszkodzona przez śrubę, a w szybkozłączce PUSH WIRE może nie zostać prawidłowo zaciśnięta. Niedopasowanie przekroju to z kolei ryzyko zbyt luźnego połączenia w przypadku zbyt cienkiego przewodu lub niemożność prawidłowego włożenia zbyt grubego. Zawsze sprawdzaj specyfikację kostki i dobieraj ją do parametrów przewodów, które łączysz.

Błąd nr 3: Pozostawienie odsłoniętej miedzi poza kostką – prosta droga do awarii

Ten błąd jest ściśle związany z nieprawidłowym odizolowaniem, ale zasługuje na osobne podkreślenie. Żadna część odizolowanej żyły przewodu nie może wystawać poza obudowę kostki. Wystająca miedź jest przewodnikiem, który może przypadkowo dotknąć innego przewodu (powodując zwarcie), metalowej obudowy (powodując porażenie prądem lub zwarcie do uziemienia) lub nawet ludzkiej skóry. To jeden z najczęstszych powodów awarii i zagrożeń pożarowych w domowych instalacjach.

Błąd nr 4: Mieszanie przewodów miedzianych z aluminiowymi bez specjalistycznych złączek

Bezpośrednie łączenie przewodów miedzianych z aluminiowymi jest poważnym błędem. Aluminium i miedź, w połączeniu z wilgocią (nawet tą z powietrza), tworzą ogniwo galwaniczne, co prowadzi do korozji elektrochemicznej. W efekcie, połączenie osłabia się, zwiększa się jego oporność, co skutkuje przegrzewaniem się i ryzykiem pożaru. Jeśli musisz połączyć przewody miedziane z aluminiowymi, konieczne jest użycie specjalnych złączek bimetalicznych lub innych rozwiązań, które eliminują bezpośredni kontakt tych dwóch metali.

Gdzie w domu najczęściej wykorzystasz kostkę do kabli? Praktyczne scenariusze

Kostki do kabli to niezwykle uniwersalne elementy, które znajdą zastosowanie w wielu miejscach w Twoim domu. Oto najczęstsze scenariusze:

Montaż nowej lampy lub żyrandola – od puszki sufitowej do efektu świetlnego

To chyba najbardziej powszechne zastosowanie. Każda lampa, kinkiet czy żyrandol wymaga podłączenia do instalacji elektrycznej. Przewody wychodzące z puszki instalacyjnej w suficie lub ścianie muszą zostać bezpiecznie połączone z przewodami oprawy oświetleniowej. Kostki do kabli, zwłaszcza szybkozłączki, idealnie nadają się do tego zadania, zapewniając szybkie, estetyczne i przede wszystkim bezpieczne połączenie, które będzie ukryte pod maskownicą lampy.

Przedłużanie zbyt krótkiego przewodu – jak zrobić to estetycznie i bezpiecznie?

Zdarza się, że przewód od lampy, urządzenia AGD czy nawet w przedłużaczu okazuje się zbyt krótki. Zamiast wymieniać całe urządzenie, można bezpiecznie przedłużyć przewód za pomocą kostki. Ważne jest, aby połączenie było wykonane solidnie, a następnie odpowiednio zaizolowane i zabezpieczone, na przykład w obudowie lub termokurczliwej koszulce, aby było estetyczne i bezpieczne w użytkowaniu.

Przeczytaj również: Przewiercony kabel? Łączenie w ścianie bez puszki - bezpiecznie

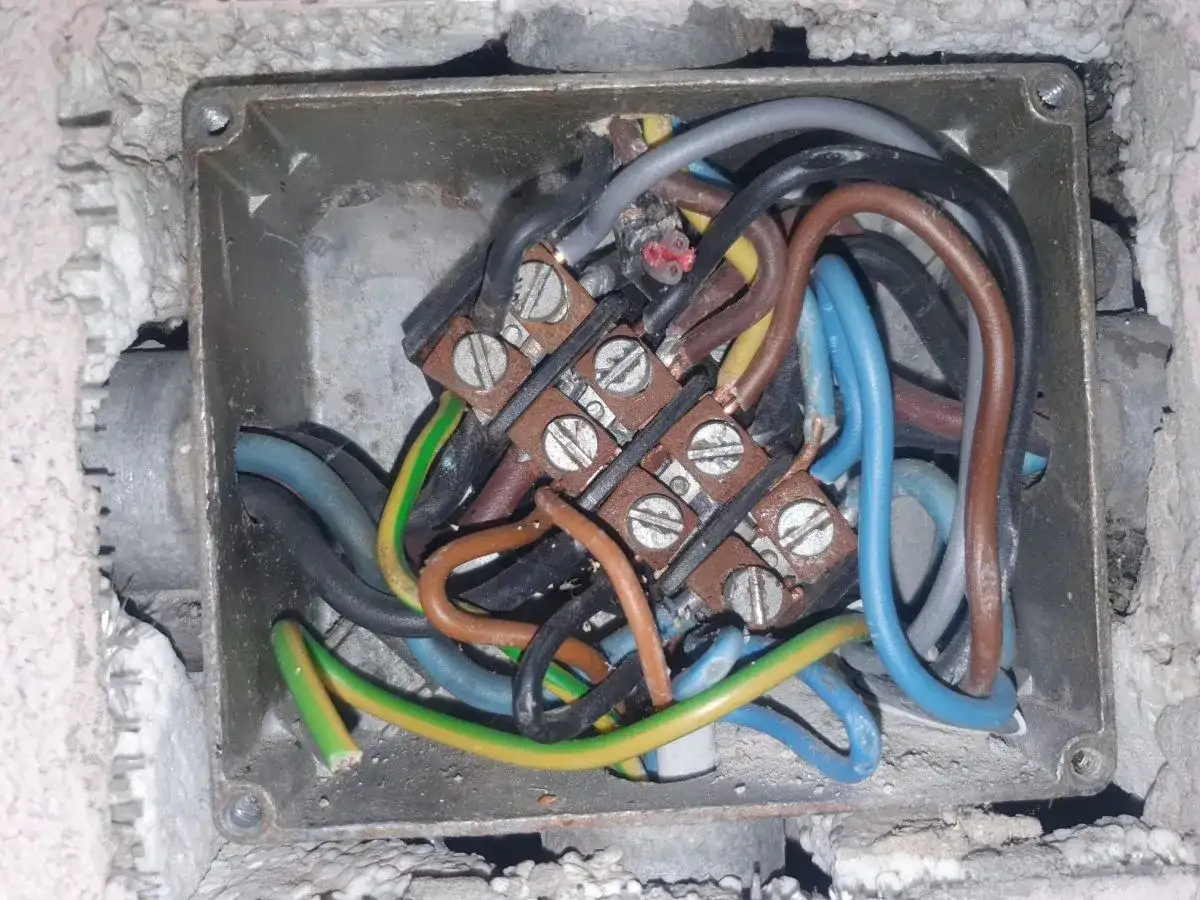

Porządkowanie połączeń w puszkach instalacyjnych

Puszki instalacyjne, te małe, okrągłe lub kwadratowe pudełka w ścianach, to miejsca, gdzie zbiega się wiele przewodów z różnych obwodów. Tutaj kostki do kabli odgrywają kluczową rolę w organizacji i zabezpieczaniu tych połączeń. Dzięki nim można estetycznie i bezpiecznie połączyć wiele przewodów, zapewniając klarowność instalacji i ułatwiając ewentualne przyszłe serwisowanie czy modyfikacje. Szybkozłączki wielotorowe są tu szczególnie przydatne, pozwalając na łatwe i pewne połączenie kilku przewodów jednocześnie.

Czy raz zamontowana kostka to rozwiązanie na zawsze? O żywotności i dobrych praktykach

Wielu z nas, montując kostkę do kabli, zastanawia się, czy jest to rozwiązanie "na zawsze". Prawidłowo zamontowane kostki, zwłaszcza te wysokiej jakości, są projektowane na długotrwałe i bezobsługowe działanie. W przypadku nowoczesnych szybkozłączek, producenci często deklarują żywotność mierzoną w dziesiątkach lat. Na ich trwałość i bezpieczeństwo wpływa jednak kilka kluczowych czynników. Po pierwsze, jakość samej kostki – warto inwestować w produkty renomowanych marek. Po drugie, poprawność montażu, o czym szczegółowo pisałem wcześniej. Nawet najlepsza kostka źle zamontowana nie spełni swojej funkcji. Po trzecie, warunki środowiskowe: wysoka wilgotność, ekstremalne temperatury czy ciągłe wibracje mogą z czasem osłabić połączenie.

Choć wiele połączeń może służyć bezawaryjnie przez dziesięciolecia, warto być czujnym. Jeśli zauważysz jakiekolwiek niepokojące sygnały, takie jak migotanie światła, wyczuwalne ciepło w miejscu połączenia (np. w puszce) lub zapach spalenizny, natychmiast wyłącz zasilanie i sprawdź połączenie. Regularne (jeśli to możliwe i bezpieczne) inspekcje, zwłaszcza w starszych instalacjach, oraz stosowanie dobrych praktyk są kluczowe dla utrzymania bezpieczeństwa całej instalacji elektrycznej w Twoim domu.
