Lutowanie taśmy LED w silikonie - jak zapewnić wodoszczelność?

Lutowanie wodoodpornych taśm LED to często niedoceniany, ale absolutnie kluczowy element każdej instalacji oświetleniowej, która ma służyć latami, zwłaszcza w trudniejszych warunkach. Prawidłowo wykonane połączenie gwarantuje nie tylko stabilne działanie, ale przede wszystkim zachowanie wodoszczelności, co jest fundamentem długowieczności taśmy. Ten artykuł to kompleksowy przewodnik, który przeprowadzi Cię przez cały proces, od przygotowania po finalne zabezpieczenie, pomagając uniknąć typowych błędów.

Dlaczego lutowanie taśmy w silikonie to najlepszy sposób na trwałe łączenie?

Kiedy stajemy przed koniecznością skrócenia lub połączenia wodoodpornej taśmy LED, lutowanie jest moim zdaniem najpewniejszą metodą. Zapewnia ono stabilne i trwałe połączenie elektryczne, które jest fundamentem długowieczności całej instalacji. W przeciwieństwie do rozwiązań mechanicznych, dobrze wykonany lut tworzy praktycznie monolityczne połączenie, odporne na wiele czynników zewnętrznych.

Przewaga lutowania nad złączkami – kiedy warto poświęcić więcej czasu?

Złączki mechaniczne kuszą szybkością i prostotą montażu, jednak w wielu sytuacjach ich użycie to kompromis, który może okazać się kosztowny. Lutowanie, choć wymaga nieco więcej czasu i precyzji, oferuje nieporównywalnie większą trwałość i stabilność połączenia. Zawsze polecam poświęcić ten dodatkowy czas na lutowanie, gdy instalacja będzie narażona na wilgoć, wibracje, częste zmiany temperatury, czy też w miejscach, gdzie niezawodność jest absolutnym priorytetem, na przykład w łazienkach, kuchniach czy na zewnątrz budynków. Złączki, zwłaszcza te słabszej jakości, z czasem mogą poluzować się, utracić kontakt lub co gorsza – dopuścić wilgoć.

Jakie ryzyko niesie ze sobą nieprawidłowe połączenie taśmy wodoodpornej?

Niewłaściwe połączenie wodoodpornej taśmy LED to prosta droga do szeregu problemów. Najczęściej spotykanymi są korozja styków, która prowadzi do zwiększenia rezystancji i spadku jasności diod, a w konsekwencji do całkowitego zaniku świecenia. Inne ryzyka to zwarcia, przerwy w obwodzie, irytujące migotanie diod, a w skrajnych przypadkach nawet całkowite uszkodzenie taśmy. W środowisku wilgotnym, utrata wodoszczelności jest głównym zagrożeniem, które może doprowadzić do awarii całej instalacji i konieczności jej wymiany. Dlatego tak ważne jest, aby każde połączenie było wykonane z najwyższą starannością i odpowiednio zabezpieczone.

Niezbędnik majsterkowicza: Jakie narzędzia i materiały przygotować przed pracą?

Sukces każdej operacji lutowania, zwłaszcza tak precyzyjnej jak taśma LED w silikonie, zależy w dużej mierze od posiadania odpowiednich narzędzi i materiałów. Moje doświadczenie pokazuje, że inwestycja w dobry sprzęt i wysokiej jakości akcesoria zwraca się z nawiązką, gwarantując trwałe i estetyczne rezultaty. Poniżej przedstawiam listę tego, co będzie Ci potrzebne:

Wybór lutownicy i grota – jaka temperatura będzie optymalna?

Kluczowym narzędziem jest lutownica z regulacją temperatury. To absolutna podstawa. Zbyt niska temperatura uniemożliwi prawidłowe stopienie cyny, prowadząc do "zimnych lutów", natomiast zbyt wysoka może uszkodzić delikatne diody LED lub elastyczne podłoże taśmy. Moje doświadczenie pokazuje, że optymalny zakres temperatur dla lutowania taśm LED to 300-360°C. Co do grota, do tak precyzyjnych prac najlepiej sprawdzi się cienki, stożkowy lub ścięty grot, który pozwoli na precyzyjne dotknięcie małych pól lutowniczych bez ryzyka zwarcia sąsiednich ścieżek.

Cyna i topnik: Sekret idealnego lutu, który nie zawiedzie

Nie wystarczy sama lutownica, potrzebujemy też odpowiedniego spoiwa. Polecam używać cyny z topnikiem, najlepiej o średnicy 0.5-0.8 mm. Topnik, często na bazie kalafonii, jest tutaj kluczowy – jego zadaniem jest usunięcie tlenków z powierzchni miedzianych pól lutowniczych i przewodów, co pozwala cynie swobodnie się rozpłynąć i idealnie przylgnąć. Dzięki temu uzyskujemy mocne, estetyczne i przede wszystkim przewodzące połączenie. Jeśli cyna nie ma w sobie topnika, warto mieć pod ręką oddzielny topnik w płynie lub paście, aby zapewnić optymalne warunki do lutowania.

Materiały do uszczelniania: Silikon neutralny i koszulki termokurczliwe

Połączenie elektryczne to jedno, ale w przypadku taśm wodoodpornych równie ważne jest odtworzenie bariery wodoszczelnej. Do tego celu absolutnie niezbędny jest silikon neutralny (bezkwasowy). Podkreślam to, ponieważ silikony octowe (kwaśne), powszechnie dostępne w marketach budowlanych, wydzielają kwas octowy podczas utwardzania, który może powodować korozję miedzianych ścieżek i połączeń lutowniczych. Neutralny silikon jest bezpieczny dla elektroniki. Dodatkowo, koszulki termokurczliwe stanowią doskonałą, drugą warstwę ochronną. Po nałożeniu na silikon i obkurczeniu, tworzą szczelną i mechaniczną barierę, która chroni połączenie przed wilgocią i uszkodzeniami fizycznymi.

Krok 1: Precyzyjne przygotowanie taśmy LED – jak zdjąć silikon bez uszkodzeń?

Prawidłowe przygotowanie taśmy to absolutny fundament udanego lutowania. Bez tego, nawet najlepsze umiejętności lutownicze mogą okazać się niewystarczające. Musimy odsłonić pola lutownicze w sposób, który nie uszkodzi delikatnych ścieżek i diod.

Technika cięcia: Gdzie ciąć taśmę, aby nie uszkodzić obwodu?

Taśmy LED są projektowane z myślą o możliwości skracania, dlatego posiadają specjalne, wyraźnie zaznaczone miejsca do cięcia. Zazwyczaj są to linie przerywane, często z symbolem nożyczek. Cięcie w innym miejscu jest błędem, który niemal na pewno uszkodzi obwód i spowoduje, że część taśmy przestanie działać. Zawsze upewnij się, że tniesz dokładnie w wyznaczonym punkcie, aby zachować ciągłość obwodu dla każdego segmentu.

Metody usuwania silikonu: Od nożyka do specjalistycznych narzędzi

Usunięcie warstwy silikonu z miedzianych pól lutowniczych wymaga precyzji i delikatności. Ja zazwyczaj używam ostrego nożyka modelarskiego lub skalpela. Technika polega na delikatnym nacięciu silikonu wzdłuż krawędzi pola lutowniczego, a następnie ostrożnym podważeniu i usunięciu warstwy. Ważne jest, aby nie naciskać zbyt mocno, by nie uszkodzić miedzianych ścieżek pod silikonem. Można też spróbować delikatnie zeskrobać silikon. Cierpliwość jest tutaj kluczowa – lepiej poświęcić chwilę dłużej niż uszkodzić taśmę.

Oczyszczanie pól lutowniczych – klucz do idealnej przyczepności cyny

Po usunięciu silikonu, pola lutownicze mogą być pokryte resztkami kleju, silikonu lub innymi zanieczyszczeniami. Te pozostałości mogą znacząco utrudnić przyleganie cyny i osłabić połączenie. Dlatego dokładne oczyszczenie jest absolutnie niezbędne. Ja zawsze używam w tym celu alkoholu izopropylowego (IPA) i małego pędzelka lub patyczka kosmetycznego. IPA skutecznie rozpuszcza tłuszcze i resztki, pozostawiając czystą, miedzianą powierzchnię, gotową na przyjęcie cyny. Czystość to gwarancja mocnego i trwałego lutu.

Krok 2: Sztuka lutowania w praktyce – poradnik krok po kroku

Teraz, gdy taśma jest już odpowiednio przygotowana, przechodzimy do serca całego procesu – lutowania. Pamiętaj, że tutaj precyzja i szybkość są kluczowe. Delikatne komponenty taśmy LED nie tolerują długotrwałego nagrzewania.

1. Cynowanie pól na taśmie i przewodów – technika, która ułatwia wszystko

   Zanim połączymy przewody z taśmą, musimy je wstępnie ocynować. To tak zwany "tinning". Polega on na nałożeniu cienkiej warstwy cyny zarówno na miedziane pola lutownicze na taśmie, jak i na odizolowane końcówki przewodów, które będziemy lutować. Jak podaje Elektroda.pl, wstępne ocynowanie znacznie ułatwia właściwe połączenie, ponieważ cyna łatwiej łączy się z cyną niż z czystą miedzią. Dzięki temu właściwe lutowanie jest szybsze i bardziej efektywne. Wystarczy rozgrzać grot lutownicy, dotknąć go do pola/przewodu, a następnie przyłożyć cynę – powinna się ona ładnie rozpłynąć, tworząc gładką, błyszczącą warstwę.

2. Jak prawidłowo połączyć przewody z taśmą? Czas i temperatura mają znaczenie

   Gdy pola i przewody są już ocynowane, możemy przystąpić do ich łączenia. Przyłóż ocynowany przewód do ocynowanego pola na taśmie. Następnie, szybko i zdecydowanie dotknij grotem lutownicy do miejsca styku przewodu z polem. Cyna powinna się stopić i połączyć oba elementy. Cały proces lutowania jednego punktu powinien trwać nie dłużej niż 2-3 sekundy. To absolutnie kluczowe, aby uniknąć przegrzania diod LED i elastycznego podłoża taśmy, które są bardzo wrażliwe na wysoką temperaturę. Ważne jest również, aby podczas lutowania elementy były stabilnie trzymane – najlepiej w małym imadełku lub za pomocą trzeciej ręki, aby uniknąć poruszenia i "zimnego lutu".

3. Wizualna inspekcja lutu – jak powinien wyglądać prawidłowy, "błyszczący" spaw?

   Po wykonaniu połączenia zawsze przeprowadzam wizualną inspekcję. Prawidłowo wykonany lut powinien być gładki, błyszczący i mieć kształt stożka lub wklęsłego menisku. Nie powinien mieć ostrych krawędzi ani być kulisty. Jeśli lut jest matowy, grudkowaty lub wygląda jak zimna kropla, to znak, że mamy do czynienia z "zimnym lutem" lub niedostatecznym nagrzaniem. Taki lut jest słaby mechanicznie i elektrycznie, i wymaga poprawy. Dobry lut to podstawa niezawodności.

Najczęstsze błędy przy lutowaniu i jak ich unikać

Nawet doświadczonym majsterkowiczom zdarzają się błędy, zwłaszcza przy tak delikatnych elementach jak taśmy LED. Warto znać najczęstsze pułapki, aby ich uniknąć i zaoszczędzić sobie frustracji oraz kosztów.

"Zimny lut" – dlaczego połączenie jest słabe i jak to naprawić?

"Zimny lut" to jeden z najczęstszych problemów. Rozpoznasz go po matowym, grudkowatym wyglądzie, braku połysku i słabej przyczepności. Takie połączenie ma wysoką rezystancję, co prowadzi do spadków napięcia, przegrzewania się i w efekcie do awarii. Przyczyny to zazwyczaj za niska temperatura lutownicy, za krótki czas nagrzewania elementów lub poruszenie elementami podczas stygnięcia cyny. Aby go naprawić, wystarczy ponownie nagrzać lutownicą połączenie, ewentualnie dodać odrobinę świeżej cyny z topnikiem, upewniając się, że cyna ładnie się rozpłynęła i ostygła bez poruszania elementami.

Przegrzanie diody lub ścieżki – jak kontrolować czas i temperaturę?

Ryzyko przegrzania jest realne, zwłaszcza przy dłuższym kontakcie grota z elementami. Przegrzanie może trwale uszkodzić diody LED (zmienią kolor, przestaną świecić) lub delikatne ścieżki na taśmie, powodując ich odklejenie lub przerwanie. Dlatego tak ważne jest, aby pracować szybko i precyzyjnie, trzymając się zalecanego czasu 2-3 sekund na punkt. Użycie lutownicy z regulacją temperatury i utrzymanie jej w optymalnym zakresie (300-360°C) minimalizuje to ryzyko. Pamiętaj, że ciepło rozchodzi się szybko, więc nie ma potrzeby długiego trzymania grota.

Zwarcie między ścieżkami – jak uniknąć kosztownej pomyłki?

Na małych polach lutowniczych taśm LED bardzo łatwo o zwarcie między sąsiednimi ścieżkami, co może prowadzić do uszkodzenia zasilacza lub całej taśmy. Aby tego uniknąć, zawsze używaj cienkiego grota, który pozwoli na precyzyjne operowanie. Stosuj minimalną, ale wystarczającą ilość cyny – zbyt dużo cyny może łatwo przelać się na sąsiednie pola. Po każdym lutowaniu, zwłaszcza jeśli nie masz pewności, dokładnie sprawdź połączenie pod lupą. Upewnienie się, że nie ma żadnych mostków cyny, to klucz do uniknięcia kosztownej pomyłki.

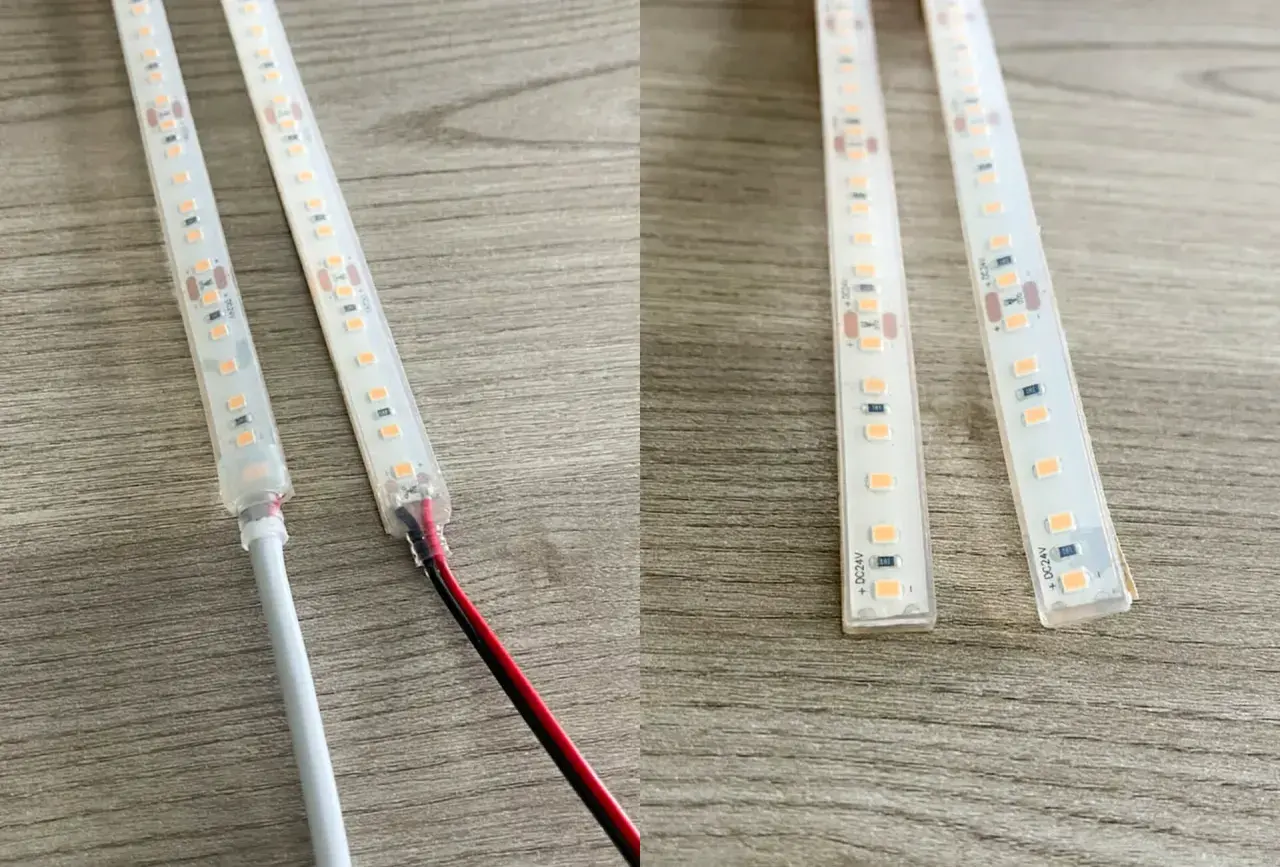

Krok 3: Odtworzenie bariery wodoszczelnej – jak skutecznie zabezpieczyć połączenie?

Połączenie elektryczne jest gotowe, ale w przypadku taśmy wodoodpornej, to dopiero połowa sukcesu. Kluczowe jest teraz odtworzenie bariery wodoszczelnej, aby zapewnić długotrwałą i bezproblemową pracę w wilgotnym środowisku. Bez tego cała nasza praca pójdzie na marne.

Metoda na koszulkę termokurczliwą i silikon – podwójna ochrona przed wilgocią

Moja ulubiona i najbardziej skuteczna metoda to połączenie silikonu neutralnego z koszulką termokurczliwą. Najpierw, po upewnieniu się, że lut ostygł i jest czysty, nakładam na zlutowane połączenie niewielką ilość silikonu neutralnego (bezkwasowego). Upewniam się, że silikon dokładnie pokrywa wszystkie luty i część izolacji przewodów. Następnie, zanim silikon zacznie twardnieć, nasuwam na połączenie odpowiednio dobraną koszulkę termokurczliwą. Obkurczam ją za pomocą opalarki (lub ostrożnie zapalniczki, pamiętając o równomiernym nagrzewaniu). Silikon wtłoczony pod obkurczającą się koszulkę tworzy hermetyczne i elastyczne uszczelnienie, a koszulka dodatkowo zapewnia ochronę mechaniczną. To podwójna bariera, która doskonale chroni przed wilgocią.

Alternatywne uszczelnienie: Kiedy warto użyć NANO sprayu lub kleju na gorąco?

Istnieją również inne metody uszczelniania, które mogą być przydatne w specyficznych sytuacjach. Specjalne preparaty w sprayu, takie jak NANO spraye, tworzą po wyschnięciu cienką, wodoodporną powłokę. Są one szybkie w aplikacji i mogą być dobrym rozwiązaniem, gdy potrzebujemy elastycznego i niewidocznego zabezpieczenia. Klej na gorąco również może posłużyć do uszczelnienia, jednak muszę zaznaczyć, że jest on zazwyczaj mniej trwały i odporny na warunki atmosferyczne niż silikon, a także może stać się kruchy w niskich temperaturach. Używam go raczej do zastosowań wewnętrznych, gdzie ryzyko bezpośredniego kontaktu z wodą jest minimalne.

Test szczelności i poprawności działania przed finalnym montażem

Zanim zamontujesz taśmę na stałe, zawsze zalecam przeprowadzenie dwóch kluczowych testów. Po pierwsze, test funkcjonalności: podłącz taśmę do zasilania i upewnij się, że wszystkie diody świecą prawidłowo i równomiernie. Po drugie, test szczelności. Jeśli to możliwe i bezpieczne (np. po całkowitym utwardzeniu silikonu, co może trwać 24-48 godzin), możesz delikatnie zanurzyć zlutowane połączenie w wodzie na krótki czas, aby upewnić się, że bariera wodoszczelna działa. Pamiętaj, aby nie zanurzać całej taśmy ani nie ryzykować zwarcia. Ten krok daje pewność, że instalacja będzie działać bezawaryjnie przez długi czas.

A może bez lutowania? Kiedy złączki do taśm w silikonie zdadzą egzamin?

Chociaż jestem gorącym zwolennikiem lutowania, zdaję sobie sprawę, że nie każdy czuje się komfortowo z lutownicą. Na rynku dostępne są alternatywy, które w pewnych okolicznościach mogą zdać egzamin. Warto jednak znać ich ograniczenia.

Jak działają złączki przebijające izolację i czy są w pełni wodoszczelne?

Specjalne złączki zaciskowe przebijające izolację to rozwiązanie, które eliminuje potrzebę lutowania. Działają one na zasadzie ostrych bolców, które po zaciśnięciu złączki, przebijają warstwę silikonu i wbijają się bezpośrednio w miedziane ścieżki taśmy LED, tworząc połączenie elektryczne. Ich główną zaletą jest szybkość montażu. Niestety, ich wodoszczelność bywa dyskusyjna. Chociaż producenci zapewniają o ich szczelności, w praktyce często okazuje się, że miejsce przebicia silikonu może być punktem, przez który z czasem przedostanie się wilgoć, zwłaszcza w miejscach narażonych na ruch lub wibracje.

Przeczytaj również: Łączenie taśmy LED - lutowanie, złączki i 7 błędów

Porównanie trwałości i niezawodności: Złączka kontra dobrze wykonany lut

Podsumowując, dobrze wykonany lut jest zazwyczaj znacznie bardziej niezawodny i trwalszy niż jakiekolwiek złączki, szczególnie w trudnych warunkach środowiskowych. Lut tworzy trwałe połączenie molekularne, które jest odporne na korozję, wibracje i zmiany temperatury, pod warunkiem odpowiedniego zabezpieczenia silikonem i koszulką. Złączki, choć wygodne, są połączeniem mechanicznym, które z czasem może ulec poluzowaniu, utracie kontaktu lub uszkodzeniu uszczelnienia. Jeśli więc priorytetem jest długowieczność i bezawaryjność, zwłaszcza w miejscach narażonych na wilgoć, zawsze rekomenduję lutowanie. Złączki mogą być wystarczające do mniej wymagających zastosowań wewnętrznych, gdzie dostęp do połączenia jest łatwy, a ryzyko zawilgocenia minimalne.
