Przewiercony kabel? Łączenie w ścianie bez puszki - bezpiecznie

Kwestia łączenia kabli elektrycznych bezpośrednio w ścianie, z pominięciem puszki instalacyjnej, budzi wiele pytań i wątpliwości. Wiele osób zastanawia się, czy takie działanie jest w ogóle dozwolone, a przede wszystkim – czy jest bezpieczne. Ten artykuł ma na celu rozwianie tych wątpliwości, przedstawiając zarówno aspekty prawne i bezpieczeństwa, jak i rekomendowane, nowoczesne metody, które pozwalają na bezpieczne i zgodne z normami wykonanie takiej operacji, zwłaszcza w sytuacjach awaryjnych.

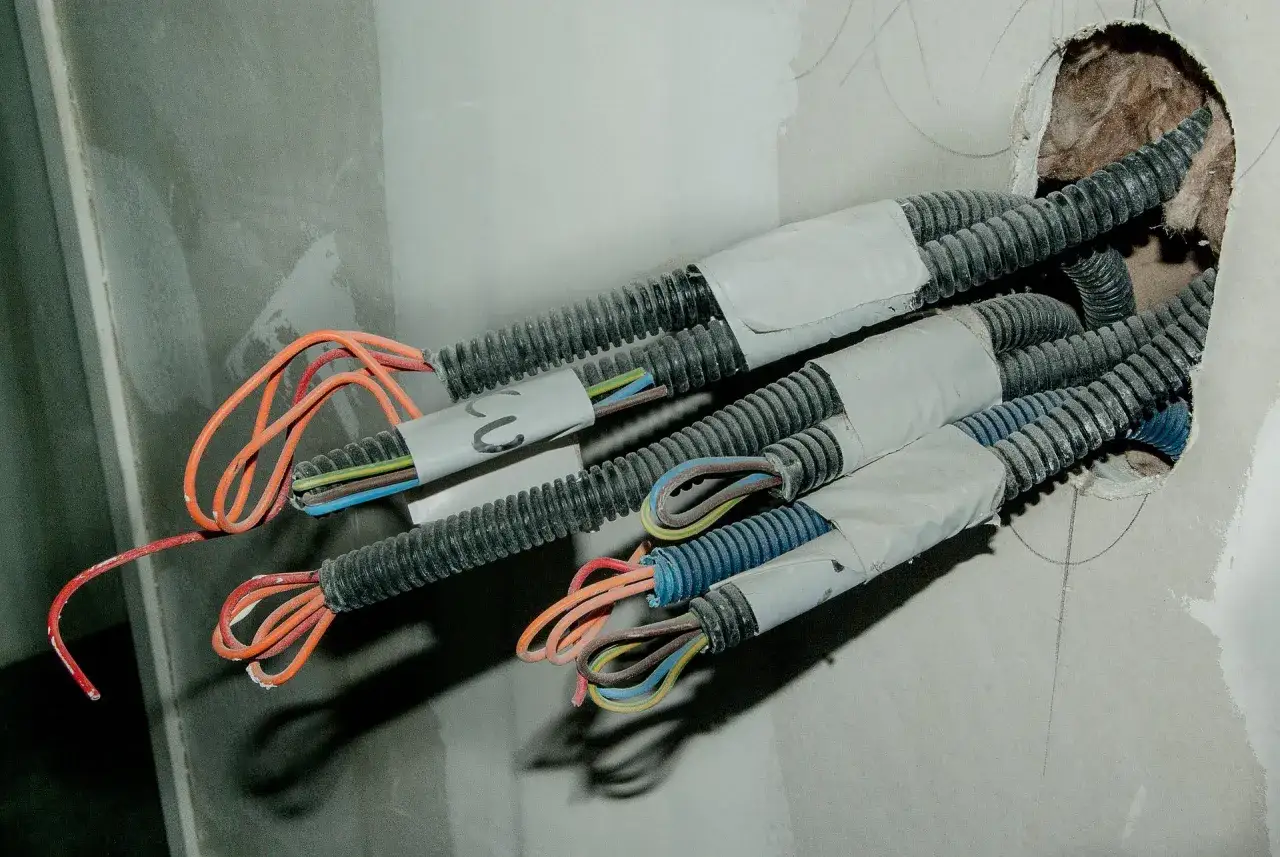

Dlaczego łączenie kabli w ścianie bez puszki to ryzykowny pomysł? Poznaj fundamentalne zasady

Zacznijmy od podstaw: ogólna zasada w elektryce mówi, że każde połączenie przewodów powinno być dostępne do kontroli, pomiarów i ewentualnej konserwacji. Ukrywanie połączeń w ścianie bez specjalnego przeznaczenia i zabezpieczenia jest więc z natury rzeczy działaniem obarczonym dużym ryzykiem. Nie jest to jedynie kwestia wygody, ale przede wszystkim bezpieczeństwa użytkowników i mienia. Niewłaściwie wykonane i ukryte połączenie może stać się tykającą bombą, która ujawni swoje zagrożenie w najmniej spodziewanym momencie.

Zagrożenie pożarowe i porażenie prądem: ukryte konsekwencje nieprawidłowego połączenia

Nieprawidłowo wykonane połączenie elektryczne w ścianie, zwłaszcza takie, które nie jest dostępne do regularnych inspekcji, stanowi poważne zagrożenie. Może dojść do poluzowania styków, co prowadzi do zwiększenia rezystancji w miejscu połączenia. Wzrost rezystancji powoduje nadmierne nagrzewanie się przewodów, a w konsekwencji przegrzewanie się izolacji. To z kolei może skutkować jej uszkodzeniem, iskrzeniem, a nawet zwarciem, które jest bezpośrednią przyczyną pożaru. Co więcej, uszkodzona izolacja zwiększa ryzyko porażenia prądem, gdy ktoś przypadkowo zetknie się z uszkodzonym przewodem, na przykład podczas wiercenia w ścianie. Te zagrożenia są szczególnie podstępne, ponieważ rozwijają się niewidocznie, często przez lata, a ich skutki mogą być tragiczne.

Co mówią polskie przepisy? Kluczowa zasada dostępności do połączeń elektrycznych

Polskie i europejskie normy elektryczne, w tym przede wszystkim PN-EN 60998 (Złączki do obwodów niskiego napięcia do użytku domowego i podobnego), jasno określają wymagania dotyczące połączeń przewodów. Kluczową zasadą jest konieczność zapewnienia dostępności do każdego połączenia w instalacji elektrycznej. Dlaczego to takie ważne? Dostępność umożliwia przeprowadzanie regularnych pomiarów rezystancji izolacji, kontroli stanu połączeń, a także przyszłą diagnostykę w przypadku awarii czy modyfikacji instalacji. Ukrywanie połączeń poprzez ich zatynkowanie jest więc co do zasady praktyką niedozwoloną, chyba że producent danego elementu wyraźnie dopuszcza takie zastosowanie w miejscach niedostępnych. Jak podkreśla wielu ekspertów, "Według danych Fachowy Elektryk, brak dostępu do połączeń jest jedną z najczęstszych przyczyn problemów z diagnostyką i naprawą awarii w instalacjach domowych".

Zgodnie z obowiązującymi normami, wszystkie połączenia elektryczne w instalacji powinny być wykonane w sposób umożliwiający ich kontrolę, pomiary i konserwację, co w praktyce oznacza umieszczanie ich w puszkach instalacyjnych lub innych dostępnych miejscach.

Dlaczego zwykła kostka i taśma izolacyjna absolutnie nie wchodzą w grę?

Wielu domowych majsterkowiczów, z braku wiedzy lub w pośpiechu, sięga po rozwiązania, które są absolutnie nieodpowiednie do ukrycia w ścianie. Mowa tu o zwykłym skręcaniu przewodów, używaniu tradycyjnych listew zaciskowych (tzw. kostek elektrycznych) czy owijaniu połączeń taśmą izolacyjną. Te metody są niebezpieczne i niegwarantujące trwałości. Skręcane przewody łatwo się luzują, tworząc wspomniane wcześniej punkty grzejne. Zwykłe kostki elektryczne nie zapewniają odpowiedniej izolacji mechanicznej i elektrycznej w warunkach zabudowy, a ich śruby mogą poluzować się pod wpływem drgań czy zmian temperatury. Taśma izolacyjna, choć na pierwszy rzut oka wydaje się rozwiązaniem, z czasem traci swoje właściwości izolacyjne, kruszy się i przestaje chronić połączenie przed wilgocią i uszkodzeniami mechanicznymi. Żadne z tych rozwiązań nie jest odporne na warunki panujące w ścianie i nie zapewnia bezpieczeństwa na lata.

Kiedy prawo dopuszcza wyjątki? Analiza sytuacji awaryjnych

Chociaż ogólna zasada nakazuje dostępność połączeń, istnieją specyficzne sytuacje, w których normy dopuszczają odstępstwa. Są to jednak bardzo konkretne okoliczności, które wymagają zastosowania specjalistycznych rozwiązań, zaprojektowanych i certyfikowanych do pracy w miejscach niedostępnych. Nie jest to furtka do dowolnego ukrywania połączeń, lecz raczej precyzyjnie zdefiniowane wyjątki od reguły.

Scenariusz 1: Naprawa przewierconego kabla – jedyna sytuacja, gdy można rozważyć połączenie bezpuszkowe

Najczęstszym i w zasadzie jedynym uzasadnionym scenariuszem, w którym można rozważyć połączenie kabli w ścianie bez puszki, jest naprawa uszkodzonego przewodu – na przykład przewierconego podczas montażu obrazu czy półki. W takich przypadkach, zamiast kucia całej ściany w poszukiwaniu miejsca na puszkę, można zastosować specjalistyczne rozwiązania. Producenci oferują złączki i zestawy naprawcze, które są wyraźnie dopuszczone do montażu w miejscach niedostępnych, zgodnie z normą PN-EN 60998, która mówi o "samodzielnych urządzeniach elektrycznych niewymagających serwisowania". Oznacza to, że po wykonaniu połączenia, nie przewiduje się potrzeby jego kontroli czy konserwacji w przyszłości, ponieważ samo połączenie jest zaprojektowane jako bezobsługowe i trwałe.

Scenariusz 2: Przedłużanie instalacji lub tworzenie nowego punktu – dlaczego puszka jest tu koniecznością?

Wszelkie planowane modyfikacje instalacji, takie jak przedłużanie istniejących obwodów, dodawanie nowych punktów świetlnych, gniazdek czy przełączników, zawsze wymagają zastosowania puszki instalacyjnej. W tych przypadkach nie mamy do czynienia z awarią, lecz z celową rozbudową. Puszka jest tu obligatoryjna, ponieważ zapewnia stały dostęp do połączeń, co jest kluczowe dla przyszłych modyfikacji, rozbudowy, a także diagnostyki ewentualnych problemów. Próba ukrycia takich połączeń w ścianie bez puszki byłaby poważnym naruszeniem przepisów i zasad bezpieczeństwa, skutkującym utratą gwarancji na instalację i stwarzającym ryzyko dla użytkowników.

Nowoczesne i bezpieczne metody łączenia kabli do ukrycia w tynku

Na szczęście technologia idzie naprzód, oferując rozwiązania, które pozwalają na bezpieczne i zgodne z normami naprawy przewodów w ścianie. Pamiętajmy jednak, że nawet najlepsze produkty wymagają prawidłowego montażu i przestrzegania instrukcji producenta. To ja, jako doświadczony elektryk, często widzę, jak nawet świetne złączki są źle używane, co niweczy ich zalety.

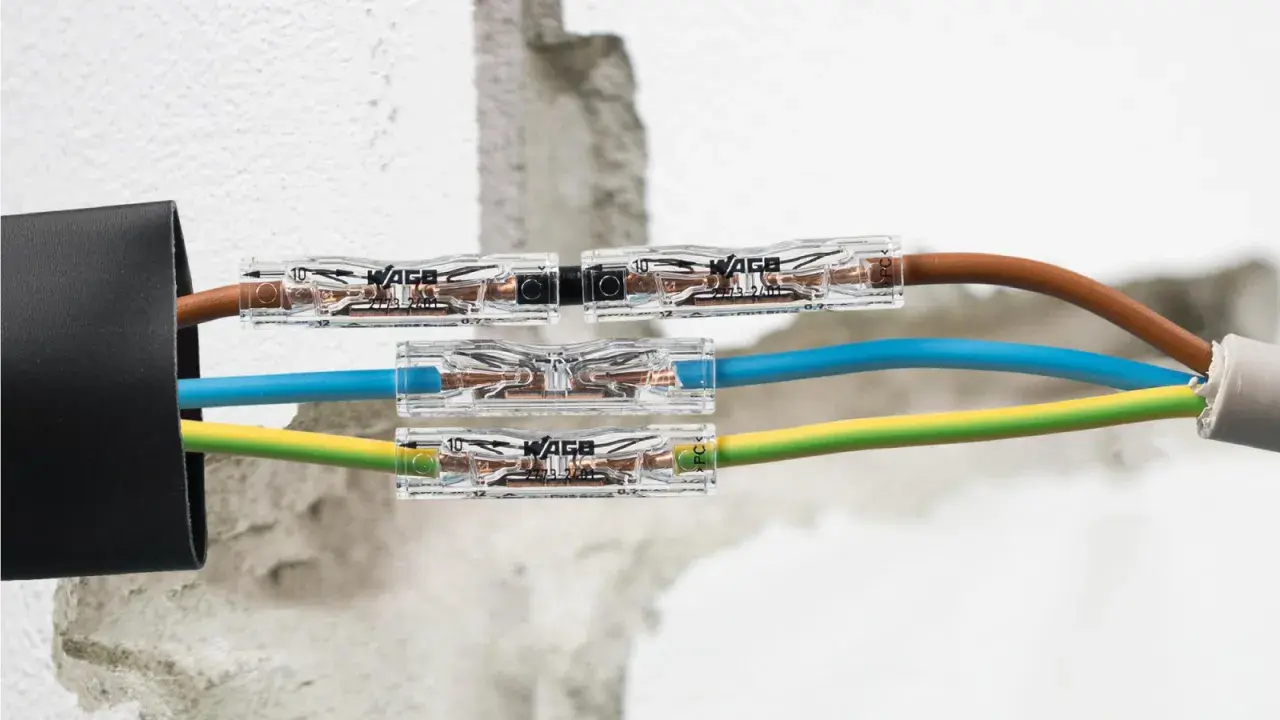

Złączki przelotowe (np. WAGO Inline): jak prawidłowo ich użyć i zabezpieczyć?

Jednym z najpopularniejszych i najbardziej cenionych rozwiązań są złączki przelotowe, takie jak WAGO 221 Inline lub WAGO 2773 Inline. Ich główną zaletą jest szybkość i beznarzędziowość montażu, a także możliwość łączenia różnych typów przewodów (jedno- i wielodrutowych) o różnych przekrojach. Złączki te są kompaktowe i zaprojektowane z myślą o miejscach o ograniczonej przestrzeni. Aby jednak połączenie z ich użyciem było w pełni bezpieczne i mogło zostać zatynkowane, konieczne jest dodatkowe zabezpieczenie. Zazwyczaj polega to na zastosowaniu rurki termokurczliwej z klejem, która po podgrzaniu kurczy się i tworzy szczelną, izolującą warstwę wokół złączki, chroniąc ją przed wilgocią i uszkodzeniami mechanicznymi. To kluczowy krok, którego nie wolno pomijać.

Profesjonalne zestawy naprawcze (mufy): kiedy warto w nie zainwestować?

W sytuacjach wymagających najwyższej trwałości, odporności na warunki zewnętrzne (np. wilgoć) i pełnej szczelności, warto zainwestować w profesjonalne zestawy naprawcze, tzw. mufy. Składają się one zazwyczaj ze specjalnych złączek do zaciskania (często wymagających użycia praski) oraz wielowarstwowych rurek termokurczliwych z klejem. Połączenie wykonane w ten sposób jest niezwykle solidne, odporne na drgania, wilgoć i inne czynniki środowiskowe. Mufy są idealne do zastosowań, gdzie przewód jest narażony na trudniejsze warunki, a trwałość jest absolutnym priorytetem. Ich montaż jest bardziej skomplikowany niż w przypadku złączek WAGO i często wymaga specjalistycznych narzędzi, ale efekt końcowy jest niezwykle niezawodny.

Przeczytaj również: Wyłącznik krzyżowy - schemat podłączenia. Steruj światłem z 3+ miejsc

Lutowanie i koszulki termokurczliwe z klejem: rozwiązanie dla zaawansowanych

Lutowanie to kolejna metoda, która, choć skuteczna, wymaga dużej precyzji, doświadczenia i odpowiednich umiejętności. Prawidłowo wykonane połączenie lutowane jest bardzo trwałe i ma niską rezystancję. Kluczowe jest jednak jego odpowiednie zaizolowanie. Każda żyła musi być indywidualnie zaizolowana rurką termokurczliwą, a następnie całe połączenie należy zabezpieczyć kolejną, większą rurką termokurczliwą z klejem. To zapewnia nie tylko izolację elektryczną, ale także ochronę mechaniczną i szczelność. Jest to metoda dla osób, które czują się pewnie z lutownicą i potrafią starannie wykonać każdy etap izolacji. W przeciwnym razie, lepiej zaufać gotowym, certyfikowanym złączkom.

Jak bezpiecznie naprawić uszkodzony kabel w ścianie? Instrukcja krok po kroku

Naprawa uszkodzonego kabla w ścianie to zadanie, które wymaga nie tylko odpowiednich narzędzi, ale przede wszystkim wiedzy i precyzji. Poniżej przedstawiam instrukcję krok po kroku, która pomoże wykonać to zadanie bezpiecznie i zgodnie z zasadami.

1. Krok 1: Bezwzględne bezpieczeństwo – jak prawidłowo wyłączyć i sprawdzić zasilanie?

   To absolutnie najważniejszy etap. Zanim dotkniesz przewodów, musisz mieć pewność, że są one pozbawione napięcia. W tym celu należy wyłączyć odpowiedni bezpiecznik (lub bezpieczniki) w rozdzielnicy, który zasila uszkodzony obwód. Następnie, za pomocą próbnika napięcia (najlepiej bezkontaktowego, a następnie fazowego), należy sprawdzić brak napięcia w miejscu uszkodzenia. Nie ufaj tylko wyłącznikowi – zawsze weryfikuj obecność napięcia bezpośrednio na przewodach. Pamiętaj, że prąd nie wybacza błędów.

2. Krok 2: Przygotowanie miejsca pracy – delikatne rozkucie ściany i przygotowanie przewodów

   Delikatnie rozkuj tynk wokół miejsca uszkodzenia, tworząc wystarczającą przestrzeń do swobodnej pracy. Nie chodzi o to, by zrobić wielką dziurę, ale o to, by mieć wygodny dostęp do kabla. Następnie, ostrożnie usuń uszkodzony fragment kabla. Końcówki przewodów należy odizolować na odpowiednią długość, zgodnie z instrukcją producenta wybranej złączki (zazwyczaj 9-11 mm dla złączek WAGO). Upewnij się, że żyły są czyste i nieuszkodzone. Jeśli kabel jest zbyt krótki, konieczne może być wprowadzenie dodatkowego odcinka przewodu.

3. Krok 3: Wykonanie trwałego połączenia przy użyciu certyfikowanej złączki

   W tym kroku wykonujemy właściwe połączenie. Jeśli używasz złączek WAGO Inline, po prostu wsuń odizolowane końcówki przewodów w otwory złączki, aż do wyczucia oporu. Upewnij się, że przewody są dobrze osadzone. Jeśli zdecydowałeś się na mufę, postępuj zgodnie z dokładną instrukcją producenta, która zazwyczaj obejmuje zaciskanie złączek na przewodach za pomocą praski. Precyzja i zgodność z instrukcją producenta są tu kluczowe dla zapewnienia trwałości i bezpieczeństwa połączenia.

4. Krok 4: Izolacja i uszczelnienie połączenia – klucz do długotrwałego bezpieczeństwa

   Po wykonaniu połączenia, należy je odpowiednio zaizolować i uszczelnić. W przypadku złączek WAGO, na każdą żyłę nałóż małą rurkę termokurczliwą z klejem, a następnie podgrzej ją, aby się skurczyła i przylgnęła do izolacji żyły. Następnie, na całe połączenie (wraz ze złączką) nałóż większą rurkę termokurczliwą z klejem i ponownie podgrzej. Klej w rurkach termokurczliwych zapewnia szczelność i ochronę przed wilgocią, a także dodatkową izolację mechaniczną. W przypadku muf, rurki termokurczliwe są zazwyczaj elementem zestawu i należy je aplikować zgodnie z instrukcją, dbając o równomierne podgrzanie i pełne skurczenie się materiału. To etap, który gwarantuje długotrwałe bezpieczeństwo i odporność połączenia na warunki panujące w ścianie.

Najczęstsze błędy przy łączeniu kabli w ścianie i jak ich unikać

Nawet przy najlepszych intencjach, łatwo o błędy, zwłaszcza gdy brakuje doświadczenia. Poniżej przedstawiam najczęściej popełniane pomyłki i wskazówki, jak ich unikać, aby zapewnić maksymalne bezpieczeństwo instalacji.

• Błąd nr 1: Stosowanie produktów nieprzeznaczonych do zabudowy

  Jak już wspomniałem, używanie zwykłych kostek elektrycznych, taśmy izolacyjnej czy skręcanie przewodów to prosta droga do awarii. Te metody nie zapewniają odpowiedniej trwałości, izolacji ani odporności na warunki panujące w ścianie. Zawsze wybieraj certyfikowane złączki lub zestawy naprawcze, które producent wyraźnie dopuszcza do montażu w miejscach niedostępnych.

• Błąd nr 2: Niewłaściwe przygotowanie żył i niedbały montaż złączki

  Niedokładne odizolowanie żył (zbyt krótkie lub zbyt długie), brak ich oczyszczenia, a także niedbałe zamocowanie przewodów w złączce to częste przyczyny problemów. Luźne połączenia prowadzą do przegrzewania się, a w konsekwencji do awarii. Zawsze dokładnie przestrzegaj instrukcji producenta dotyczącej długości odizolowania i upewnij się, że przewody są solidnie zamocowane.

• Błąd nr 3: Pominięcie dodatkowej izolacji w postaci rurek termokurczliwych z klejem

  Nawet jeśli używasz certyfikowanych złączek, pominięcie dodatkowej izolacji w postaci rurek termokurczliwych z klejem jest poważnym błędem. Ta dodatkowa warstwa zapewnia szczelność, ochronę przed wilgocią i zwiększa odporność mechaniczną połączenia. Bez niej, połączenie jest bardziej narażone na uszkodzenia i skraca się jego żywotność.

• Błąd nr 4: Wykonywanie prac bez uprawnień i wiedzy – dlaczego warto wezwać elektryka?

  Prace elektryczne są z natury rzeczy niebezpieczne i wymagają specjalistycznej wiedzy, doświadczenia oraz odpowiednich uprawnień (np. SEP). Jeśli nie masz pewności co do swoich umiejętności, nie ryzykuj. Zawsze warto wezwać wykwalifikowanego elektryka. Profesjonalista nie tylko wykona połączenie bezpiecznie i zgodnie z normami, ale także będzie w stanie ocenić stan całej instalacji i doradzić najlepsze rozwiązanie. Jak słusznie zauważa "Fachowy Elektryk", "inwestycja w profesjonalną usługę elektryczną to inwestycja w bezpieczeństwo i spokój na lata". Pamiętaj, że oszczędności na bezpieczeństwie elektrycznym mogą mieć bardzo wysoką cenę.
