Witaj w szczegółowym poradniku, który raz na zawsze rozwieje Twoje wątpliwości dotyczące kolorów przewodów elektrycznych w Polsce. Ten artykuł to klucz do bezpiecznego i prawidłowego wykonywania podstawowych prac instalacyjnych, od montażu lampy po podłączenie gniazdka, oparty na obowiązujących normach i praktycznych wskazówkach.
Kolory przewodów elektrycznych – klucz do bezpieczeństwa instalacji
- Polska norma PN-HD 308 S2: 2007 standaryzuje kolory przewodów w Polsce i UE.
- Przewód fazowy (L) to brązowy, czarny lub szary, pod napięciem 230V.
- Przewód neutralny (N) jest zawsze niebieski i zamyka obwód.
- Przewód ochronny (PE) to żółto-zielony – kluczowy dla bezpieczeństwa.
- Starsze instalacje mogą mieć inne kolory, wymagają weryfikacji próbnikiem.
- Instalacje trójfazowe (400V) wykorzystują brązowy, czarny i szary dla faz L1, L2, L3.
Dlaczego kolory kabli to nie estetyka, a fundament Twojego bezpieczeństwa
Kiedy stajemy przed zadaniem podłączenia czegokolwiek do sieci elektrycznej, pierwszym, co rzuca się w oczy, są różnokolorowe przewody. Może się wydawać, że to tylko kwestia estetyki, ale nic bardziej mylnego. Standaryzacja kolorów przewodów elektrycznych jest absolutnie kluczowa dla bezpieczeństwa zarówno użytkowników, jak i instalatorów. Pomylenie przewodów może prowadzić do tragicznych konsekwencji: od poważnych porażeń prądem, przez uszkodzenie sprzętu, aż po pożary. Dzięki jednolitym normom, praca z elektrycznością staje się znacznie bezpieczniejsza i bardziej intuicyjna, nawet dla osób, które nie są zawodowymi elektrykami.
Chaos, który prowadził do wypadków – krótka historia standaryzacji
Nie zawsze było tak jasno i przejrzyście. W przeszłości, zanim wprowadzono jednolite normy kolorystyczne, w instalacjach elektrycznych panował prawdziwy chaos. Kolory przewodów często zależały od producenta, regionu, a nawet od indywidualnych upodobań elektryka. Brak spójności i regionalne zwyczaje prowadziły do licznych pomyłek, które niestety często kończyły się wypadkami. Instalatorzy musieli polegać na doświadczeniu i domysłach, co zwiększało ryzyko błędów. Standaryzacja była więc nie tyle ułatwieniem, co koniecznością wynikającą z potrzeby zwiększenia bezpieczeństwa i zminimalizowania liczby tragicznych zdarzeń.
Polska norma PN-HD 308 S2: 2007 – co musisz o niej wiedzieć
W Polsce, podobnie jak w całej Unii Europejskiej, kwestię kolorystyki przewodów reguluje norma PN-HD 308 S2: 2007. Jest to kluczowy dokument, który ujednolicił oznaczenia, eliminując wcześniejsze niejasności i dowolność interpretacji. Wprowadzenie tej normy w 2007 roku było milowym krokiem w kierunku poprawy bezpieczeństwa pracy z instalacjami elektrycznymi. Znajomość jej zasad jest absolutną podstawą dla każdego, kto ma do czynienia z elektrycznością – od profesjonalistów po domowych majsterkowiczów. Pamiętaj, że ta data jest istotna, ponieważ instalacje wykonane przed 2007 rokiem mogą mieć inną kolorystykę, o czym wspomnę w dalszej części artykułu.
Kluczowe trio w Twojej ścianie: Faza, Neutralny, Ochronny – jak je rozpoznać
W każdej instalacji jednofazowej spotkasz się z trzema podstawowymi rodzajami przewodów, które tworzą kluczowe trio w Twojej ścianie. Każdy z nich pełni unikalną i niezastąpioną rolę, a ich prawidłowe rozpoznanie jest absolutnie niezbędne dla bezpiecznego i poprawnego działania całej instalacji. Poniższa tabela podsumowuje ich kolory i funkcje, co powinno ułatwić zrozumienie ich przeznaczenia.
| Typ przewodu | Kolor(y) izolacji | Funkcja | Napięcie (względem ziemi) |
|---|---|---|---|
| Fazowy (L) | Brązowy, Czarny, Szary | Przesyła prąd, pod napięciem | 230V |
| Neutralny (N) | Niebieski (jasnoniebieski) | Zamyka obwód, w normalnych warunkach bez napięcia | 0V |
| Ochronny (PE) | Żółto-zielony | Chroni przed porażeniem w przypadku awarii | 0V |
Przewód fazowy (L) – ten, w którym płynie prąd. Jakie kolory go oznaczają
Przewód fazowy, oznaczany literą L (Live), to serce instalacji elektrycznej. To właśnie w nim płynie prąd elektryczny i to on jest pod napięciem, zazwyczaj 230V względem ziemi. Jest to przewód, który zawsze należy traktować z najwyższą ostrożnością, ponieważ bezpośredni kontakt z nim grozi porażeniem. Zgodnie z normą PN-HD 308 S2: 2007, przewody fazowe mogą być oznaczone trzema kolorami: brązowym, czarnym lub szarym. W instalacjach jednofazowych zazwyczaj występuje jeden z tych kolorów, natomiast w trójfazowych każdy z nich oznacza inną fazę.
Przewód neutralny (N) – niezbędny do działania, ale w jednym, konkretnym kolorze
Przewód neutralny, oznaczany literą N (Neutral), jest równie ważny jak fazowy, choć w normalnych warunkach pracy nie powinien być pod napięciem. Jego główną rolą jest zamykanie obwodu elektrycznego, umożliwiając przepływ prądu z powrotem do źródła zasilania. Bez przewodu neutralnego większość urządzeń elektrycznych po prostu by nie działała. Mimo że w normalnych warunkach nie ma na nim napięcia, zawsze należy zachować ostrożność, ponieważ w przypadku awarii lub niewłaściwego podłączenia może pojawić się na nim potencjał. Dla przewodu neutralnego zarezerwowany jest wyłącznie jeden kolor: niebieski (jasnoniebieski). Ta jednoznaczność jest kluczowa dla jego szybkiej i bezpiecznej identyfikacji.Przewód ochronny (PE) – Twój anioł stróż w instalacji. Jak wygląda
Przewód ochronny, oznaczany jako PE (Protective Earth), to prawdziwy anioł stróż w Twojej instalacji elektrycznej. Jego główną i najważniejszą funkcją jest ochrona przed porażeniem prądem w przypadku awarii urządzenia lub uszkodzenia izolacji. W normalnych warunkach przewód PE nie przewodzi prądu – czeka w gotowości, aby w razie potrzeby odprowadzić niebezpieczne napięcie do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego). Prawidłowe podłączenie przewodu ochronnego to kwestia życia lub śmierci, dlatego nigdy nie wolno go ignorować ani pomijać. Jest on zawsze oznaczany bardzo charakterystycznym i łatwo rozpoznawalnym kolorem: żółto-zielonym.
Montaż w praktyce: Jak prawidłowo podłączyć przewody w instalacji jednofazowej (230V)
Teraz, gdy już znasz teorię, przejdźmy do praktyki. Prawidłowe podłączenie przewodów w instalacji jednofazowej (230V) jest podstawową umiejętnością, która przyda się każdemu. Pamiętaj jednak, że choć instrukcje są proste, zawsze należy zachować najwyższą ostrożność i bezwzględnie odłączyć zasilanie w rozdzielnicy głównej przed przystąpieniem do jakichkolwiek prac. Bezpieczeństwo jest najważniejsze!Podłączanie gniazdka krok po kroku – gdzie wpiąć brązowy, niebieski i żółto-zielony kabel
Podłączenie standardowego gniazdka elektrycznego z uziemieniem to jedno z najczęstszych zadań. Oto jak to zrobić prawidłowo:
- Zawsze odłącz zasilanie w rozdzielnicy głównej przed rozpoczęciem pracy.
- Sprawdź brak napięcia próbnikiem lub multimetrem. To kluczowy krok bezpieczeństwa!
- Podłącz przewód ochronny (żółto-zielony) do bolca uziemiającego. Jest to centralny element bezpieczeństwa gniazdka.
- Podłącz przewód fazowy (brązowy, czarny lub szary) do zacisku po prawej stronie gniazdka (patrząc na nie od przodu).
- Podłącz przewód neutralny (niebieski) do zacisku po lewej stronie gniazdka.
- Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone. Luźne połączenia mogą prowadzić do iskrzenia i pożaru.
- Zamontuj gniazdko w puszce i przywróć zasilanie. Sprawdź poprawność działania.
Montaż lampy sufitowej – jak prawidłowo zidentyfikować i połączyć przewody w kostce
Montaż lampy sufitowej również wymaga uwagi. Z sufitu zazwyczaj wychodzą trzy przewody: fazowy (L), neutralny (N) i ochronny (PE). Twoim zadaniem jest prawidłowe połączenie ich z przewodami lampy za pomocą kostki zaciskowej. Przewód fazowy z sufitu (brązowy, czarny lub szary) łączysz z przewodem fazowym lampy (często również brązowym lub czarnym). Przewód neutralny z sufitu (niebieski) łączysz z niebieskim przewodem lampy. Przewód ochronny (żółto-zielony) łączysz z żółto-zielonym przewodem lampy, jeśli lampa posiada metalową obudowę i wymaga uziemienia. Nigdy nie ignoruj przewodu ochronnego!
Wskazówka: Jeśli z sufitu wychodzą dwa przewody fazowe (np. brązowy i czarny) i jeden neutralny (niebieski) oraz ochronny (żółto-zielony), oznacza to, że lampa może być sterowana dwoma oddzielnymi obwodami (np. do żarówek w dwóch sekcjach). W takim przypadku, podłącz przewody fazowe lampy do odpowiednich przewodów fazowych z sufitu, neutralny do neutralnego, a ochronny do ochronnego.
Instalacja trójfazowa (tzw. "siła") – jakie kolory przewodów tu spotkasz
Instalacja trójfazowa, potocznie nazywana "siłą", to rozwiązanie stosowane tam, gdzie potrzebna jest większa moc, np. do zasilania silników elektrycznych, kuchenek indukcyjnych o dużej mocy, czy niektórych urządzeń przemysłowych. Różni się od instalacji jednofazowej obecnością trzech przewodów fazowych zamiast jednego. Choć zasady bezpieczeństwa pozostają te same, kolorystyka przewodów jest nieco bardziej rozbudowana.

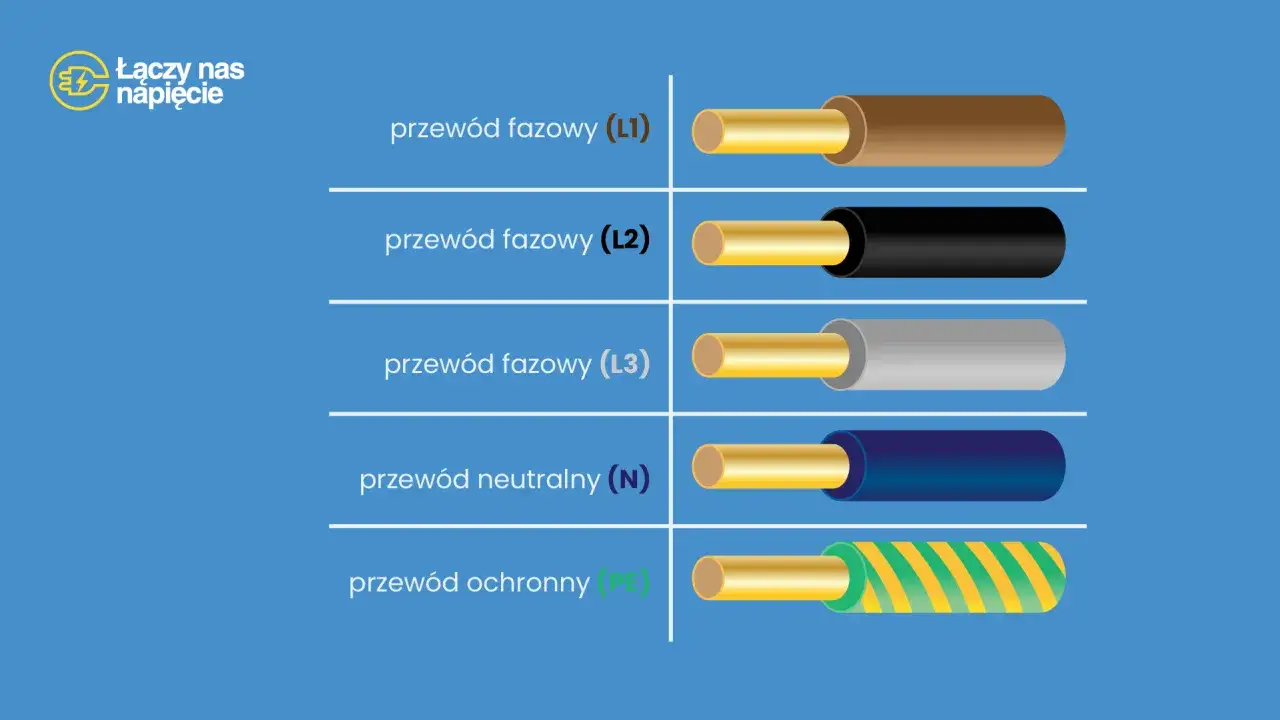

L1, L2, L3 – Co oznaczają przewody brązowy, czarny i szary
W instalacji trójfazowej mamy do czynienia z trzema niezależnymi fazami, oznaczanymi jako L1, L2 i L3. Każda z nich jest pod napięciem 230V względem przewodu neutralnego i 400V względem pozostałych faz. Zgodnie z normą, są one oznaczone następującymi kolorami: L1 – brązowy, L2 – czarny, L3 – szary. Wszystkie trzy przewody fazowe są pod napięciem i wymagają najwyższej ostrożności. Niewłaściwe podłączenie faz może prowadzić do uszkodzenia urządzeń lub nieprawidłowego działania silników.
Rola przewodów N i PE w instalacji 400V
W instalacji trójfazowej, przewody neutralny (N) i ochronny (PE) pełnią dokładnie te same funkcje, co w instalacji jednofazowej, a ich kolorystyka pozostaje niezmienna. Przewód neutralny (niebieski) służy do zamykania obwodu dla każdej z faz, a przewód ochronny (żółto-zielony) zapewnia bezpieczeństwo, odprowadzając prąd upływowy do ziemi. Ich rola jest niezmienna i kluczowa dla prawidłowego oraz bezpiecznego działania całej instalacji, niezależnie od liczby faz.Remontujesz stare mieszkanie? Uważaj na te pułapki w instalacji elektrycznej
Praca z instalacją elektryczną w starszym budownictwie to zupełnie inna bajka. Remontując stare mieszkanie, możesz natknąć się na prawdziwe pułapki, zwłaszcza w instalacjach wykonanych przed 2007 rokiem. Brak standaryzacji w przeszłości oznacza, że kolory przewodów mogą być nieoczekiwane, a to wymaga szczególnej ostrożności i weryfikacji każdego kabla. Moje doświadczenie podpowiada, że w takich sytuacjach nigdy nie można ufać samej kolorystyce.
Warto zwrócić uwagę na starsze instalacje, szczególnie te sprzed 2007 roku, gdzie kolorystyka mogła być inna. Spotykało się tam np. przewód zerowy (łączący funkcje neutralną i ochronną - PEN) w kolorze niebieskim lub czarny jako fazę i niebieski jako zero. Wymiana lub modernizacja takich instalacji wymaga szczególnej ostrożności i weryfikacji funkcji każdego przewodu za pomocą próbnika napięcia lub multimetru.
Inne kolory przewodów w starych instalacjach – co mogły oznaczać
Przed wprowadzeniem normy PN-HD 308 S2: 2007, kolory przewodów były znacznie bardziej dowolne. Można było spotkać przewody fazowe w kolorze czarnym, czerwonym, a nawet białym. Przewód neutralny mógł być niebieski, ale równie dobrze mógł być też czarny. Brak jednolitego standardu sprawiał, że każdy elektryk musiał polegać na swojej wiedzy o lokalnych praktykach lub po prostu testować każdy przewód. W takich przypadkach sama kolorystyka nie jest wystarczającą wskazówką – zawsze należy zweryfikować funkcję przewodu przed podłączeniem.
Przewód PEN – czym jest i jak go rozpoznać w starszym budownictwie
W starszych instalacjach często stosowano przewód PEN (połączony przewód ochronno-neutralny). Jest to przewód, który pełnił jednocześnie funkcje przewodu neutralnego (N) i ochronnego (PE). Oznacza to, że w jednym kablu płynął prąd roboczy i jednocześnie służył on jako zabezpieczenie. Przewód PEN mógł być oznaczony kolorem niebieskim lub czarnym. W nowoczesnych instalacjach, ze względów bezpieczeństwa, przewody PE i N są zawsze rozdzielone. Jeśli natkniesz się na przewód PEN, pamiętaj, że jego obecność wymaga szczególnej uwagi i często modernizacji instalacji, aby spełniała współczesne standardy bezpieczeństwa.
Zawsze sprawdzaj dwa razy: Dlaczego próbnik napięcia to Twój obowiązkowy sprzęt
Niezależnie od tego, czy pracujesz z nową, czy starą instalacją, próbnik napięcia lub multimetr to Twój obowiązkowy sprzęt. Nigdy nie ufaj samej kolorystyce, zwłaszcza w starym budownictwie. Próbnik pozwala jednoznacznie zidentyfikować przewód fazowy (ten, na którym jest napięcie) i upewnić się, że zasilanie zostało faktycznie odłączone. To podstawowa zasada bezpieczeństwa, która powinna być zawsze przestrzegana. Pamiętaj, że nawet doświadczeni elektrycy zawsze sprawdzają brak napięcia przed dotknięciem przewodów. Według danych FIF.com.pl, używanie próbnika napięcia znacząco zmniejsza ryzyko wypadków przy pracy z elektrycznością.
A co z prądem stałym (DC)? Kolory kabli w fotowoltaice i zasilaczach
Współczesny świat to nie tylko prąd przemienny (AC). Coraz częściej spotykamy się z instalacjami prądu stałego (DC), zwłaszcza w fotowoltaice, oświetleniu LED, elektronice czy zasilaczach. Tutaj zasady kolorystyczne są inne niż dla prądu przemiennego, a ich znajomość jest równie ważna, aby uniknąć pomyłek i uszkodzeń sprzętu.
Czerwony i czarny – poznaj standard kolorystyczny dla prądu stałego
W przypadku prądu stałego (DC) standardowe oznaczenia kolorystyczne są zazwyczaj prostsze. Najczęściej stosuje się kolor czerwony dla potencjału dodatniego (+) i czarny lub niebieski dla potencjału ujemnego (-). To powszechny standard, który ułatwia identyfikację biegunów w wielu urządzeniach i instalacjach. Jednakże, zawsze warto sprawdzić specyfikację danego urządzenia lub instalacji, ponieważ w niektórych niestandardowych rozwiązaniach mogą pojawić się inne kolory. Na przykład, w niektórych instalacjach fotowoltaicznych, przewody mogą być oznaczone specjalnymi symbolami lub mieć inne barwy, dlatego dokumentacja techniczna jest zawsze najważniejsza.
Najczęstsze błędy przy podłączaniu przewodów i jak ich unikać, by nie spowodować pożaru
Podsumowując naszą podróż po świecie kolorów przewodów, warto skupić się na najczęstszych błędach, które niestety wciąż się zdarzają. Świadomość tych pułapek to pierwszy krok do ich unikania, a tym samym do zwiększenia bezpieczeństwa Twojego i Twoich bliskich. Pamiętaj, że elektryczność nie wybacza błędów, a konsekwencje mogą być tragiczne.
Błąd nr 1: Pomylenie przewodu neutralnego z ochronnym – jakie są konsekwencje
Jednym z najgroźniejszych błędów jest pomylenie przewodu neutralnego (N) z ochronnym (PE). Jeśli podłączysz przewód neutralny do zacisku ochronnego (bolca uziemiającego) w gniazdku, a przewód ochronny do zacisku neutralnego, w przypadku awarii urządzenia (np. przebicia izolacji), metalowa obudowa urządzenia znajdzie się pod napięciem. To stwarza śmiertelne zagrożenie porażeniem dla każdego, kto dotknie urządzenia. Właśnie dlatego w nowoczesnych instalacjach przewody PE i N są zawsze rozdzielone – aby w przypadku przerwania przewodu neutralnego, obudowa urządzenia nie znalazła się pod napięciem. To jest fundamentalna zasada bezpieczeństwa, której nie wolno łamać.
Przeczytaj również: Girlanda - co to jest? Kompleksowy przewodnik po jej świecie
Błąd nr 2: Używanie przewodów w niewłaściwych kolorach – dlaczego to proszenie się o kłopoty
Choć sam przewód, niezależnie od koloru, będzie przewodził prąd, używanie przewodów o kolorach niezgodnych z obowiązującymi normami to proszenie się o kłopoty. Może to nie stanowić problemu dla osoby, która sama wykonywała instalację, ale w przyszłości, podczas konserwacji, naprawy czy modernizacji, może doprowadzić do poważnych pomyłek. Inny elektryk, ufając standardom, może błędnie zidentyfikować przewód, co może skutkować porażeniem, uszkodzeniem sprzętu, a nawet pożarem. Przestrzeganie norm kolorystycznych to inwestycja w bezpieczeństwo na lata, nie tylko dla siebie, ale i dla przyszłych użytkowników lub serwisantów instalacji. Pamiętaj, że odpowiedzialność za bezpieczeństwo zaczyna się od prawidłowego oznaczenia.
