Wybór odpowiedniego przewodu elektrycznego do instalacji oświetlenia LED zasilanego napięciem sieciowym 230V to znacznie więcej niż tylko techniczny detal – to fundament bezpieczeństwa, wydajności i trwałości całej instalacji. Ten praktyczny przewodnik ma za zadanie rozwiać wszelkie wątpliwości i dostarczyć konkretnych wskazówek, które pozwolą uniknąć typowych problemów, takich jak spadki napięcia, przegrzewanie się instalacji czy, co najgorsze, ryzyko pożaru. Dzięki niemu, każdy, kto planuje taką instalację, będzie mógł podjąć świadomą i bezpieczną decyzję.
Wybór przewodu do LED 230V to fundament bezpiecznej i trwałej instalacji oświetleniowej
- Standardem dla obwodów oświetleniowych 230V w domu jest miedziany przewód 1,5 mm².
- Do instalacji podtynkowych rekomendowany jest przewód YDYp 3x1,5 mm² z żyłą ochronną.
- Przewody o mniejszym przekroju niż 1,5 mm² są niezgodne z normami dla stałych instalacji.
- Obwód z przewodem 1,5 mm² powinien być zabezpieczony wyłącznikiem nadprądowym 10 A.
- Dla długich lub rozbudowanych instalacji rozważ przewód 2,5 mm² w celu uniknięcia spadków napięcia.
- Przewody OMY lub OWY są odpowiednie do elastycznych połączeń i instalacji natynkowych.
Dlaczego wybór przewodu do LED 230V to decyzja o bezpieczeństwie, a nie tylko o świetle
W dzisiejszych czasach oświetlenie LED stało się standardem w naszych domach i miejscach pracy, cenione za energooszczędność i długą żywotność. Jednakże, mimo niskiego poboru mocy samych diod, cała instalacja jest częścią systemu zasilanego napięciem 230V, co wymaga rygorystycznego podejścia do kwestii bezpieczeństwa. Odpowiedni dobór przewodu to nie tylko gwarancja prawidłowego działania oświetlenia, ale przede wszystkim ochrona użytkowników i mienia przed poważnymi zagrożeniami. Ignorowanie tych zasad może prowadzić do nieprzewidzianych i kosztownych konsekwencji.
Skutki złego doboru kabla: od migotania po ryzyko pożaru
Niewłaściwy dobór przewodu, choć może wydawać się drobnym błędem, potrafi wywołać lawinę problemów. Jednym z częstszych skutków są spadki napięcia, które objawiają się migotaniem, słabszym świeceniem, a nawet całkowitym wyłączaniem opraw LED. To nie tylko irytujące, ale także skraca żywotność zarówno samych diod, jak i elektroniki sterującej. Znacznie poważniejszym zagrożeniem jest przegrzewanie się przewodów. Zbyt mały przekrój lub niewłaściwy typ przewodu, szczególnie w ukrytych instalacjach, może prowadzić do nadmiernego wzrostu temperatury, co z czasem niszczy izolację. W skrajnych przypadkach przegrzanie to prosta droga do uszkodzenia sprzętu, zwarcia i w konsekwencji ryzyka pożaru. Nieodpowiednie przewody mogą również prowadzić do niestabilnego zasilania, co negatywnie wpływa na delikatną elektronikę sterującą oświetleniem LED, prowadząc do jej przedwczesnej awarii.
Napięcie 230V a 12V – dlaczego przy zasilaniu sieciowym nie ma miejsca na kompromisy
Oświetlenie LED często kojarzy się z niskim napięciem, np. 12V, które jest stosunkowo bezpieczne w obsłudze. Jednakże, gdy mówimy o zasilaniu bezpośrednio z sieci 230V, sytuacja zmienia się diametralnie. Napięcie sieciowe niesie ze sobą znacznie większe ryzyko porażenia prądem, a co za tym idzie, wymaga znacznie wyższych standardów bezpieczeństwa i rygorystycznego przestrzegania norm. W przypadku instalacji 230V, nawet drobne błędy w doborze przewodu czy jego montażu mogą mieć fatalne skutki dla zdrowia i życia. Dlatego też, w kontekście zasilania sieciowego, nie ma miejsca na kompromisy w kwestii jakości użytych materiałów i zgodności z obowiązującymi przepisami. To jest obszar, w którym oszczędności mogą okazać się niezwykle kosztowne.
Kluczowe parametry przewodu – co musisz sprawdzić przed zakupem
Świadomy wybór przewodu elektrycznego do oświetlenia LED 230V wymaga zrozumienia kilku podstawowych parametrów technicznych. Nie musisz być elektrykiem z wieloletnim doświadczeniem, aby je poznać, ale ich znajomość jest kluczowa dla bezpieczeństwa i prawidłowego działania Twojej instalacji.Przekrój żyły: standardowe 1,5 mm² czy może potrzebujesz czegoś więcej
Przekrój żyły, czyli grubość miedzianego rdzenia przewodu, jest jednym z najważniejszych parametrów. Zgodnie z polskimi normami i dobrą praktyką instalatorską, miedziany przewód o przekroju 1,5 mm² jest standardem dla obwodów oświetleniowych w instalacjach domowych 230V. Dlaczego akurat 1,5 mm²? Ten przekrój jest minimalny, ponieważ zapewnia odpowiednią wytrzymałość mechaniczną, odporność na prądy zwarciowe oraz minimalizuje spadki napięcia dla typowych obciążeń oświetleniowych. Jest to optymalne rozwiązanie, które gwarantuje bezpieczeństwo i stabilność pracy. Warto jednak pamiętać, że w przypadku bardzo długich obwodów (np. powyżej 20-30 metrów) lub dużej liczby punktów świetlnych, może być konieczne zastosowanie przewodu o większym przekroju, np. 2,5 mm², w celu dalszego zminimalizowania spadków napięcia i zapewnienia optymalnej wydajności. Według danych elektryka.com, standardem dla obwodów oświetleniowych 230V w domu jest miedziany przewód 1,5 mm².
Liczba żył: dlaczego przewód trójżyłowy (3x1,5) to dziś absolutna podstawa
W nowoczesnych instalacjach elektrycznych przewody trójżyłowe (np. 3x1,5 mm²) to absolutna podstawa. Składają się one z trzech głównych żył: fazowej (L), neutralnej (N) oraz ochronnej (PE). Żyła fazowa (L) odpowiada za doprowadzenie prądu, neutralna (N) za jego odprowadzenie, natomiast żyła ochronna (PE) jest kluczowa dla bezpieczeństwa. Jej zadaniem jest ochrona przed porażeniem prądem w przypadku awarii izolacji urządzenia lub przewodu, odprowadzając niebezpieczne napięcie do ziemi. W nowych instalacjach obecność żyły ochronnej jest wymagana i stanowi podstawowy element ochrony przeciwporażeniowej. Rezygnacja z żyły PE jest niedopuszczalna i drastycznie zwiększa ryzyko wypadku, dlatego zawsze należy stosować przewody trójżyłowe.
Oznaczenia, które musisz znać: co kryje się pod skrótami YDYp, OMY i OWY
Znajomość oznaczeń przewodów pozwala na świadomy wybór odpowiedniego kabla do konkretnego zastosowania. Oto najpopularniejsze z nich, które spotkasz w instalacjach oświetleniowych 230V:
- YDYp: To przewód płaski, z żyłami miedzianymi, w izolacji i powłoce polwinitowej. Jest przeznaczony do układania pod tynkiem lub w rurkach instalacyjnych. YDYp 3x1,5 mm² jest standardem do instalacji stałych, podtynkowych w budownictwie mieszkaniowym.
- OMY: Jest to przewód okrągły, giętki, z żyłami miedzianymi, również w izolacji i powłoce polwinitowej. Często używany jest do podłączania ruchomych odbiorników, takich jak lampy stojące, lub jako przewód natynkowy w miejscach, gdzie wymagana jest większa elastyczność i estetyka okrągłego kształtu.
- OWY: Podobnie jak OMY, jest to przewód giętki, z żyłami miedzianymi. Stosowany jest w podobnych zastosowaniach co OMY, ale może mieć nieco inne właściwości izolacyjne lub być przeznaczony do cięższych warunków pracy, np. w przemyśle.
Zrozumienie tych skrótów pomoże Ci wybrać przewód, który najlepiej spełni wymagania Twojej instalacji, zarówno pod kątem technicznym, jak i bezpieczeństwa.
Jaki przewód do oświetlenia LED 230V? Konkretne rekomendacje
Mając już za sobą podstawową wiedzę o parametrach przewodów, przejdźmy do konkretnych rekomendacji. Wybór przewodu będzie zależał głównie od typu instalacji – czy będzie to instalacja podtynkowa, natynkowa, czy może elastyczne połączenie do konkretnej oprawy.
Standard dla instalacji podtynkowej: YDYp 3x1,5 mm² – kiedy jest najlepszym wyborem
W większości przypadków, gdy planujesz stałą instalację oświetleniową 230V układaną pod tynkiem w budynkach mieszkalnych lub użyteczności publicznej, przewód YDYp 3x1,5 mm² jest zalecanym standardem. Jego budowa – płaski kształt i solidna izolacja z polwinitu – ułatwia montaż w bruzdach ściennych i pod tynkiem, a także zapewnia trwałość i bezpieczeństwo przez długie lata eksploatacji. Ten typ przewodu jest projektowany tak, aby spełniać wszystkie wymagania norm bezpieczeństwa dla tego rodzaju instalacji, zapewniając niezawodne i bezpieczne zasilanie Twojego oświetlenia LED.
Instalacje natynkowe i elastyczne połączenia: kiedy sięgnąć po przewody OMY lub OWY
W sytuacjach, gdy instalacja nie jest ukryta pod tynkiem lub gdy potrzebujesz elastycznego połączenia, przewody typu OMY lub OWY stają się idealnym wyborem. Stosuje się je do podłączania lamp wiszących, kinkietów, opraw ruchomych, a także w instalacjach natynkowych, gdzie liczy się większa elastyczność i estetyka okrągłego przewodu. Należy jednak pamiętać, że choć są elastyczne, nadal muszą być odpowiednio zabezpieczone mechanicznie i termicznie, zwłaszcza w miejscach narażonych na uszkodzenia. Do instalacji stałych, ukrytych, nadal preferowany jest YDYp ze względu na jego właściwości montażowe i ochronne, ale do końcowych połączeń z oprawami czy w widocznych instalacjach natynkowych, OMY lub OWY sprawdzą się doskonale.
Czy do oświetlenia LED można użyć przewodu 2,5 mm²? Wyjaśniamy wyjątki od reguły
Choć przewód 1,5 mm² jest standardem dla obwodów oświetleniowych, użycie przewodu o przekroju 2,5 mm² jest nie tylko możliwe, ale w niektórych sytuacjach wręcz zalecane. Kiedy warto rozważyć ten większy przekrój? Przede wszystkim w przypadku bardzo długich odcinków instalacji (powyżej 20-30 metrów), gdzie większy przekrój minimalizuje spadki napięcia, zapewniając stabilne i jasne światło. Ponadto, jeśli planujesz obwody, do których w przyszłości mogą być podłączone inne, bardziej obciążające urządzenia, lub w instalacjach w obiektach komercyjnych, gdzie wymagane są większe rezerwy mocy, 2,5 mm² będzie lepszym wyborem. Większy przekrój zawsze zapewnia większy margines bezpieczeństwa i wydajności, choć może wiązać się z nieco wyższym kosztem i trudniejszym montażem ze względu na sztywność przewodu.
Montaż i podłączenie krok po kroku – najważniejsze zasady
Nawet najlepszy przewód o idealnym przekroju nie zapewni bezpieczeństwa i niezawodności, jeśli nie zostanie prawidłowo zamontowany. Pamiętaj, że praca z prądem wymaga precyzji i przestrzegania zasad. Poniżej przedstawiam najważniejsze kwestie dotyczące montażu i podłączenia.

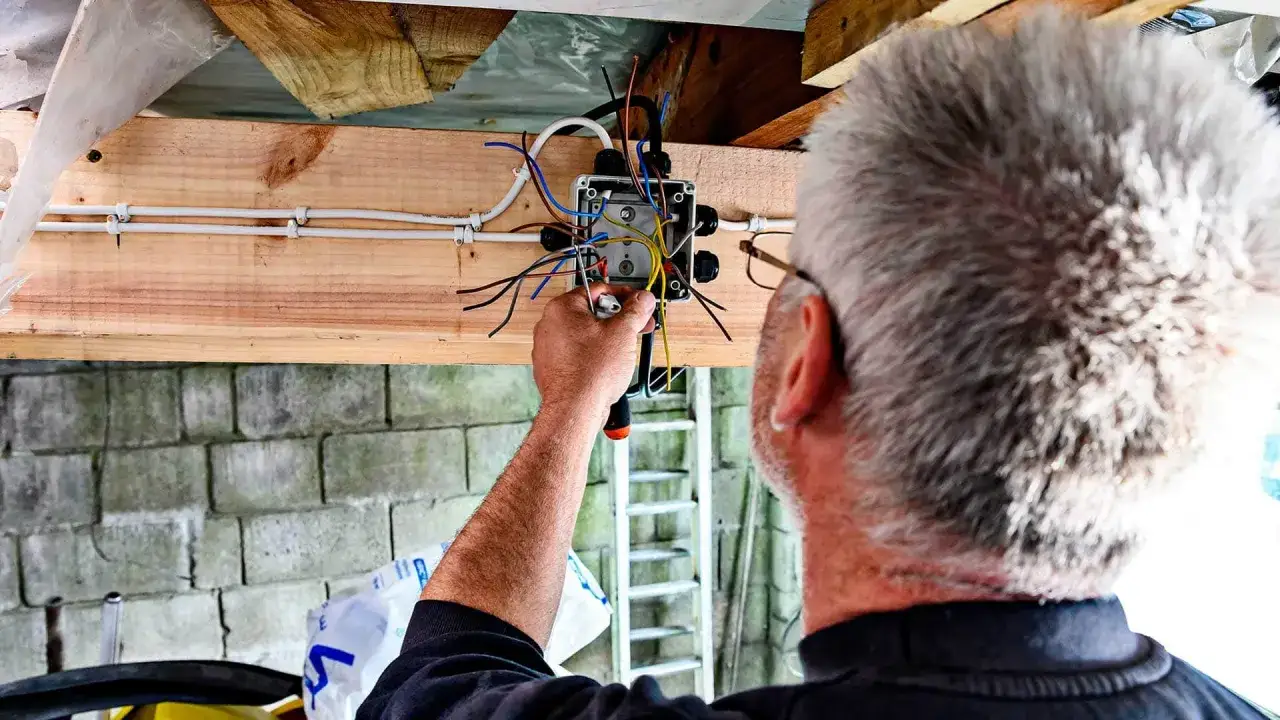

Jak prawidłowo i bezpiecznie łączyć przewody w puszkach instalacyjnych
Prawidłowe łączenie przewodów to podstawa bezpiecznej instalacji. Najpopularniejsze i najbezpieczniejsze metody to stosowanie złączek WAGO (sprężynowych) lub złączek śrubowych. Lutowanie jest rzadziej stosowane w stałych instalacjach domowych ze względu na trudność w inspekcji i potencjalne osłabienie mechaniczne. Kluczowe jest stosowanie odpowiednich narzędzi, takich jak ściągacze izolacji do precyzyjnego odizolowania końcówek i zaciskarki, jeśli używasz odpowiednich końcówek. Zawsze upewnij się, że połączenie jest pewne, a każda żyła jest indywidualnie zaizolowana. Wszystkie połączenia muszą być wykonane w puszkach instalacyjnych, które zapewniają ochronę mechaniczną, izolację elektryczną oraz, co bardzo ważne, ochronę przeciwpożarową w przypadku zwarcia.Prowadzenie przewodów w ścianach i sufitach – o czym pamiętać, aby było zgodne ze sztuką
W ukrytych instalacjach, prowadzenie przewodów wymaga szczególnej uwagi. Zawsze stosuj peszle lub rurki ochronne w ścianach i sufitach, zwłaszcza w miejscach narażonych na uszkodzenia mechaniczne, np. przy przejściach przez mury. To dodatkowa warstwa ochronna dla przewodów. Niezwykle ważne jest zachowanie odpowiednich odległości od innych instalacji, takich jak wodne, gazowe czy grzewcze, aby uniknąć wzajemnego oddziaływania i potencjalnych zagrożeń. Pamiętaj również, aby przewody były układane w liniach prostych – pionowo lub poziomo. Taki sposób prowadzenia ułatwia późniejsze lokalizowanie instalacji, co jest nieocenione podczas remontów, i minimalizuje ryzyko przypadkowego przewiercenia przewodu.
Rola zabezpieczeń: dlaczego wyłącznik nadprądowy 10A jest idealnym partnerem dla przewodu 1,5 mm²
Wyłącznik nadprądowy to strażnik Twojej instalacji elektrycznej. Obwód oświetleniowy wykonany przewodem 1,5 mm² powinien być zabezpieczony wyłącznikiem nadprądowym o wartości nie większej niż 10 A. Jego główną funkcją jest ochrona przewodów przed przegrzaniem w przypadku przeciążenia lub zwarcia, automatycznie odcinając dopływ prądu, zanim dojdzie do uszkodzenia instalacji lub pożaru. Dobór odpowiedniego wyłącznika jest tak samo ważny jak dobór przewodu. Zbyt wysoka wartość wyłącznika nie zapewni skutecznej ochrony przed przegrzaniem przewodów, natomiast zbyt niska będzie powodować niepotrzebne i frustrujące wyłączanie zasilania. Według danych elektryka.com, obwód oświetleniowy wykonany przewodem 1,5 mm² powinien być zabezpieczony wyłącznikiem nadprądowym o wartości nie większej niż 10 A.
Najczęstsze błędy przy wyborze i montażu przewodów oświetleniowych – jak ich unikać
Wiedza o tym, jak prawidłowo wykonać instalację, jest bezcenna, ale równie ważne jest poznanie najczęstszych błędów, które mogą prowadzić do poważnych konsekwencji. Unikanie ich to klucz do bezpiecznej i niezawodnej instalacji oświetleniowej.Błąd nr 1: Stosowanie zbyt małego przekroju (np. 0,75 mm²) w instalacji stałej
Jednym z najpoważniejszych i niestety wciąż spotykanych błędów jest stosowanie przewodów o przekroju mniejszym niż 1,5 mm² (np. 0,75 mm²) w stałych instalacjach elektrycznych. Choć oświetlenie LED charakteryzuje się niską mocą, przewody 0,75 mm² są niezgodne z przepisami dla stałych instalacji elektrycznych w budownictwie. Wynika to z ich niewystarczającej wytrzymałości mechanicznej i termicznej dla prądów zwarciowych. Przewody te mogą się przegrzewać, nawet przy niskim obciążeniu, co prowadzi do ryzyka pożaru. Takie przewody mogą być używane tylko do bardzo krótkich połączeń wewnątrz opraw lub do urządzeń przenośnych, nigdy jako stały element instalacji ściennej czy sufitowej.
Błąd nr 2: Rezygnacja z żyły ochronnej (PE) w nowoczesnych instalacjach
W nowoczesnych instalacjach elektrycznych żyła ochronna (PE) jest absolutnie obowiązkowa i stanowi podstawę ochrony przeciwporażeniowej. Jej brak drastycznie zwiększa ryzyko porażenia prądem w przypadku uszkodzenia izolacji urządzenia lub przewodu. Żyła PE jest Twoim ostatnim bastionem bezpieczeństwa, odprowadzając niebezpieczne napięcie do ziemi, zanim dojdzie do kontaktu z człowiekiem. Pamiętaj, że wszystkie oprawy oświetleniowe z metalową obudową bezwzględnie wymagają podłączenia do żyły PE. Rezygnacja z niej to igranie z ogniem i narażanie życia.
Przeczytaj również: Przewiercony kabel? Łączenie w ścianie bez puszki - bezpiecznie
Błąd nr 3: Niewłaściwe łączenie przewodów miedzianych typu drut i linka
Przewody miedziane występują w dwóch głównych typach: drut (jednodrutowe, np. YDYp) i linka (wielodrutowe, np. OMY/OWY). Mają one różne właściwości mechaniczne i elektryczne. Ich bezpośrednie łączenie bez odpowiednich złączek, które są przeznaczone do łączenia różnych typów żył (np. niektóre modele WAGO), może prowadzić do słabego kontaktu, zwiększonej rezystancji, a w konsekwencji do przegrzewania się połączenia i ryzyka pożaru. Zawsze upewnij się, że używasz złączek, które są certyfikowane do łączenia obu typów przewodów, aby zapewnić trwałe i bezpieczne połączenie, które nie będzie źródłem problemów w przyszłości.
