Schemat podłączenia świetlówek 2x18W - dławik czy elektronika?

Rozumienie schematu podłączenia świetlówek jest absolutnie kluczowe dla każdego, kto planuje instalację lub modernizację oświetlenia. W tym kompleksowym przewodniku przedstawię krok po kroku, jak prawidłowo podłączyć dwie świetlówki o mocy 18W każda, omawiając zarówno klasyczne układy z dławikiem, jak i nowoczesne rozwiązania ze statecznikiem elektronicznym. Moim celem jest nie tylko przekazanie technicznej wiedzy, ale przede wszystkim podkreślenie, dlaczego precyzyjne przestrzeganie tych instrukcji jest fundamentem bezpieczeństwa i gwarancją długiej, bezproblemowej pracy Twojego oświetlenia.

Dlaczego poprawny schemat podłączenia jest kluczowy dla bezpieczeństwa i żywotności świetlówek

Precyzyjne przestrzeganie schematów podłączenia świetlówek to nie tylko kwestia ich prawidłowego działania, ale przede wszystkim absolutny priorytet bezpieczeństwa. Błędny montaż może prowadzić do szeregu poważnych konsekwencji, począwszy od ryzyka porażenia prądem, które może być śmiertelne, poprzez możliwość wywołania pożaru instalacji elektrycznej. Nieprawidłowe połączenia mogą również skutkować uszkodzeniem samego sprzętu – zarówno świetlówek, jak i statecznika, co wiąże się z dodatkowymi kosztami i frustracją. Co więcej, nawet jeśli świetlówki "jakoś" działają, nieprawidłowe podłączenie znacząco skraca ich żywotność oraz żywotność statecznika, prowadząc do częstszych wymian i niepotrzebnych wydatków. Dlatego też, zanim przystąpisz do pracy, upewnij się, że w pełni rozumiesz każdy krok i jego znaczenie.

Zanim zaczniesz: Niezbędne narzędzia i absolutne podstawy bezpieczeństwa

Praca z elektrycznością wymaga odpowiedniego przygotowania i narzędzi. Zawsze upewnij się, że masz pod ręką:

• Śrubokręty izolowane: Niezbędne do pracy z przewodami pod napięciem (choć zawsze pracujemy bez napięcia!).
• Szczypce do ściągania izolacji: Ułatwiają precyzyjne przygotowanie przewodów.
• Próbnik napięcia lub multimetr: Kluczowy do weryfikacji braku napięcia.
• Rękawice ochronne: Dodatkowa warstwa bezpieczeństwa.
• Nóż monterski: Przydatny do przycinania izolacji.

Pamiętaj o tych podstawowych zasadach bezpieczeństwa, które są nienegocjowalne:

1. Zawsze odłączaj zasilanie: Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, bezwzględnie wyłącz odpowiedni bezpiecznik w rozdzielnicy.
2. Weryfikuj brak napięcia: Po odłączeniu zasilania, zawsze użyj próbnika napięcia lub multimetru, aby upewnić się, że w obwodzie, przy którym pracujesz, nie ma prądu. To jest krok, którego nigdy nie wolno pomijać.
3. Nie pracuj mokrymi rękami: Woda jest przewodnikiem prądu. Upewnij się, że Twoje ręce i otoczenie są suche.
4. Używaj tylko sprawnych narzędzi z izolacją: Uszkodzone narzędzia mogą stanowić zagrożenie.
5. W razie wątpliwości – wezwij fachowca: Jeśli nie jesteś pewien swoich umiejętności lub napotkasz problem, którego nie rozumiesz, nie ryzykuj. Skorzystaj z pomocy wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze.

Statecznik magnetyczny czy elektroniczny? Rozpoznaj swój system w 3 krokach

Zanim przystąpisz do podłączania, musisz zidentyfikować typ statecznika, z którym masz do czynienia, ponieważ schematy połączeń dla stateczników magnetycznych (dławików) i elektronicznych różnią się fundamentalnie. Statecznik magnetyczny, często nazywany dławikiem, to starsze rozwiązanie. Zazwyczaj jest to ciężki, prostopadłościenny element z widocznymi uzwojeniami. Jego obecność jest niemal zawsze połączona z koniecznością użycia startera, czyli małego, cylindrycznego elementu, który inicjuje zapłon świetlówki.

Z kolei statecznik elektroniczny to nowocześniejsze i lżejsze urządzenie, często o bardziej kompaktowych wymiarach. Kluczową cechą, która odróżnia go od dławika, jest brak potrzeby stosowania starterów. Jeśli w Twojej oprawie nie ma miejsca na startery lub ich nie widzisz, najprawdopodobniej masz do czynienia ze statecznikiem elektronicznym. Rozpoznanie tego elementu jest pierwszym i najważniejszym krokiem do prawidłowego podłączenia świetlówek.

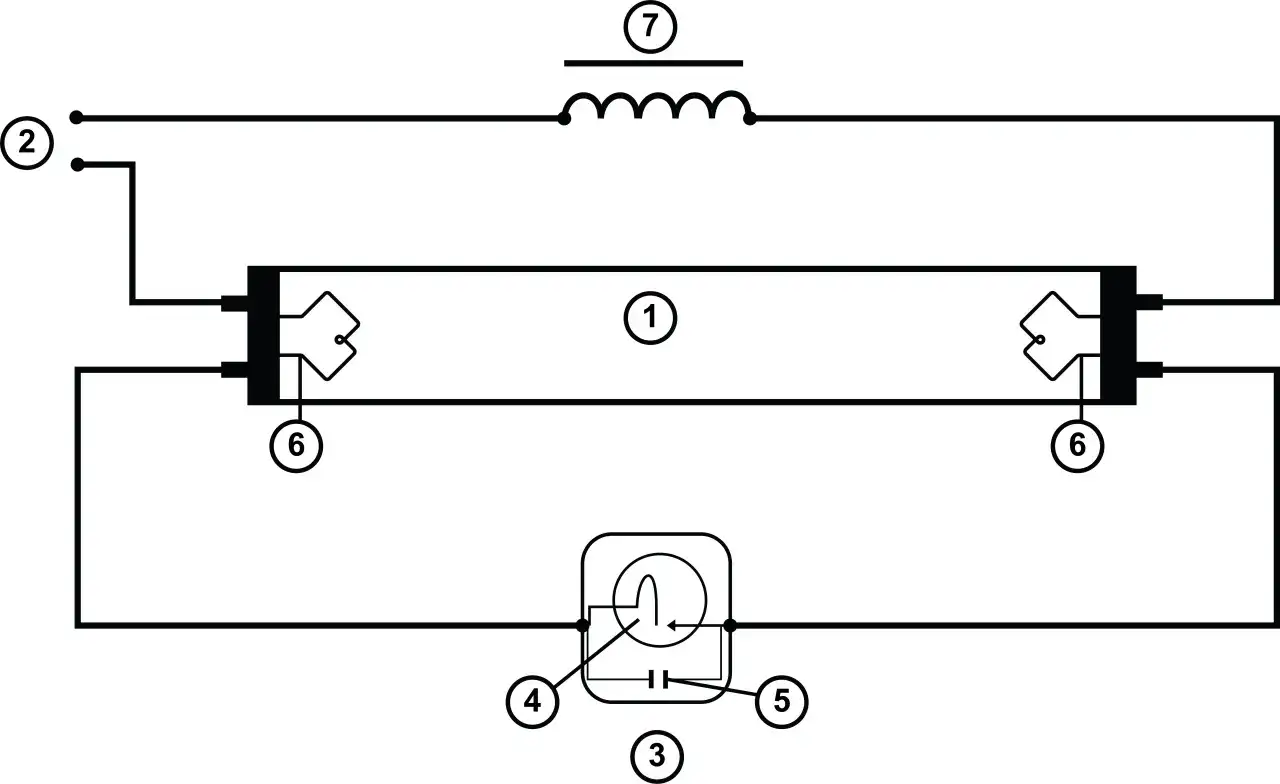

Metoda #1: Podłączenie dwóch świetlówek 18W w klasycznym układzie z dławikiem i starterami

Chociaż stateczniki elektroniczne stają się standardem, wiele istniejących instalacji nadal wykorzystuje klasyczne układy z dławikiem i starterami. Zrozumienie tego systemu jest niezbędne, aby móc go prawidłowo serwisować lub modernizować.

Jakie komponenty będą Ci potrzebne? Lista zakupowa

Do podłączenia dwóch świetlówek 18W w układzie z dławikiem, będziesz potrzebować następujących elementów:

• Dławik magnetyczny: Najczęściej jeden dławik o mocy 36W lub specjalny dławik przeznaczony do układu "duo" (szeregowego) dla dwóch świetlówek 18W.
• Dwa startery: Odpowiednie dla świetlówek o mocy 4-65W.
• Dwie świetlówki fluorescencyjne: O mocy 18W każda.
• Oprawki świetlówek: Dedykowane do świetlówek T8 (G13).
• Przewody elektryczne: O odpowiednim przekroju (np. 0.75-1.5 mm²) do połączeń wewnętrznych.
• Opcjonalnie kondensator: Do kompensacji mocy biernej, np. o pojemności 4.7 µF.

Schemat "duo" (szeregowy) – wizualizacja i omówienie połączeń

Układ "duo" (tandemowy lub szeregowy) jest powszechnie stosowany do podłączenia dwóch świetlówek o tej samej mocy (np. 2x18W) za pomocą jednego dławika. Jego działanie polega na tym, że świetlówki są połączone szeregowo, co oznacza, że prąd przepływa przez jedną, a następnie przez drugą. W tym układzie przewód fazowy (L) najpierw trafia do dławika. Z wyjścia dławika prąd płynie do pierwszej oprawki świetlówki, a następnie, po przejściu przez pierwszą świetlówkę, do drugiej. Obwód zamyka się, gdy prąd z drugiej świetlówki wraca do przewodu neutralnego (N). Każda świetlówka w tym układzie wymaga własnego startera, który jest podłączony równolegle do jej elektrod. Kluczowe jest, aby obie świetlówki miały identyczną moc (18W), w przeciwnym razie układ nie będzie działał prawidłowo lub jedna ze świetlówek będzie świecić słabiej.

Instrukcja krok po kroku: Jak połączyć przewody fazowy (L) i neutralny (N) z dławikiem, starterami i świetlówkami

Przystępując do fizycznego łączenia komponentów, postępuj zgodnie z poniższą instrukcją:

1. Upewnij się, że zasilanie jest odłączone: To najważniejszy krok. Sprawdź miernikiem brak napięcia.
2. Podłącz przewód fazowy (L) do wejścia dławika: Zazwyczaj dławik ma dwa zaciski – jeden wejściowy i jeden wyjściowy.
3. Z wyjścia dławika poprowadź przewód do pierwszej oprawki świetlówki: Podłącz go do jednego z pinów pierwszej świetlówki.
4. Połącz drugą stronę pierwszej świetlówki z pierwszą stroną drugiej świetlówki (połączenie szeregowe): Wykorzystaj krótki przewód, aby połączyć drugi pin pierwszej świetlówki z pierwszym pinem drugiej świetlówki.
5. Z drugiej strony drugiej świetlówki poprowadź przewód do przewodu neutralnego (N): Ten przewód zamyka obwód.
6. Podłącz startery do dedykowanych gniazd przy każdej świetlówce: Każda świetlówka ma swoje gniazdo na starter, zazwyczaj umieszczone obok oprawki.
7. Włóż świetlówki do oprawek: Upewnij się, że są dobrze osadzone.
8. Sprawdź poprawność wszystkich połączeń: Dokładnie przejrzyj każdy punkt styku, aby upewnić się, że przewody są prawidłowo podłączone i izolowane.
9. Ostrożnie włącz zasilanie i obserwuj zachowanie świetlówek: Powinny zapalić się po krótkim migotaniu.

Rola kondensatora – czy jest niezbędny w Twojej instalacji?

Kondensator w układach z dławikiem pełni rolę kompensacji mocy biernej. Moc bierna jest efektem ubocznym pracy dławika i powoduje niepotrzebne obciążenie sieci elektrycznej. Kondensator pomaga zredukować tę moc bierną, co przekłada się na większą efektywność energetyczną i niższe rachunki za prąd. Ponadto, w niektórych przypadkach, może również pomóc w redukcji efektu migotania świetlówki. Chociaż kondensator nie jest absolutnie niezbędny do działania świetlówek, jego zastosowanie jest zalecane, zwłaszcza w większych instalacjach, gdzie liczy się każdy wat. Według danych serwisu Elektroda.pl, prawidłowo dobrany kondensator może znacząco poprawić współczynnik mocy w instalacjach ze świetlówkami.

Metoda #2: Nowoczesne podłączenie świetlówek 2x18W ze statecznikiem elektronicznym

Stateczniki elektroniczne to przyszłość oświetlenia fluorescencyjnego, a ich popularność rośnie ze względu na liczne zalety. Jeśli masz możliwość wyboru, zawsze rekomenduję to rozwiązanie.

Dlaczego statecznik elektroniczny to prostsze i lepsze rozwiązanie?

Stateczniki elektroniczne oferują szereg znaczących korzyści w porównaniu do tradycyjnych dławików magnetycznych. Przede wszystkim, ich podłączenie jest znacznie prostsze, ponieważ całkowicie eliminują potrzebę stosowania starterów. To nie tylko upraszcza instalację, ale także redukuje liczbę potencjalnych punktów awarii. Co więcej, stateczniki elektroniczne są znacznie bardziej energooszczędne, co przekłada się na niższe zużycie prądu i mniejsze rachunki. Zapewniają natychmiastowy start świetlówki bez irytującego migotania, co poprawia komfort użytkowania. Pracują również ciszej, eliminując charakterystyczne buczenie dławików, a dzięki stabilniejszemu zasilaniu, przyczyniają się do dłuższej żywotności samych świetlówek.

Czytanie schematu z obudowy statecznika – na co zwrócić uwagę?

Jedną z największych zalet stateczników elektronicznych jest to, że każdy producent umieszcza na obudowie swojego urządzenia czytelny schemat połączeń. To absolutnie kluczowe, abyś zawsze kierował się tym konkretnym schematem, ponieważ wyprowadzenia przewodów mogą się różnić między modelami i producentami. Zwróć szczególną uwagę na oznaczenia wejścia zasilania – zazwyczaj są to litery L (faza) i N (neutralny). Następnie zlokalizuj wyprowadzenia do poszczególnych świetlówek; często są one ponumerowane lub mają wyraźne oznaczenia, które piny należy podłączyć do której elektrody świetlówki. Dokładne przestudiowanie tego schematu minimalizuje ryzyko błędu.

Instrukcja krok po kroku: Podłączenie zasilania i wyprowadzenie przewodów na świetlówki

Podłączenie statecznika elektronicznego jest intuicyjne, ale wymaga precyzji. Postępuj zgodnie z poniższymi krokami:

1. Upewnij się, że zasilanie jest odłączone: Jak zawsze, bezpieczeństwo przede wszystkim. Sprawdź brak napięcia.
2. Podłącz przewód fazowy (L) i neutralny (N) do odpowiednich wejść zasilania statecznika: Znajdziesz je na schemacie na obudowie statecznika.
3. Z wyjść statecznika poprowadź przewody do pinów pierwszej świetlówki: Zgodnie ze schematem producenta, podłącz odpowiednie przewody do elektrod pierwszej świetlówki.
4. Z pozostałych wyjść statecznika poprowadź przewody do pinów drugiej świetlówki: Analogicznie jak w punkcie 3, podłącz drugą świetlówkę.
5. Włóż świetlówki do oprawek: Upewnij się, że są prawidłowo osadzone.
6. Sprawdź poprawność wszystkich połączeń: Dwa razy sprawdź, czy każdy przewód jest podłączony do właściwego zacisku i czy izolacja jest nienaruszona.
7. Ostrożnie włącz zasilanie: Świetlówki powinny zapalić się natychmiast, bez migotania.

Najczęstsze problemy i błędy – jak ich unikać i co robić, gdy świetlówka nie działa?

Nawet przy najlepszych intencjach i poprawnym podłączeniu, czasami mogą pojawić się problemy. Kluczem jest umiejętność szybkiej diagnozy i rozwiązania usterki, aby przywrócić pełną funkcjonalność oświetlenia.

Świetlówka migocze lub próbuje wystartować bezskutecznie – diagnoza problemu ze starterem

Jeśli masz do czynienia z układem ze statecznikiem magnetycznym i świetlówka migocze, próbuje się zapalić, ale gaśnie, lub w ogóle nie startuje, w 90% przypadków problem leży w starterze. Starter to element eksploatacyjny, który z czasem się zużywa. Najczęściej wystarczy go wymienić na nowy, o odpowiednich parametrach (np. 4-65W dla świetlówek 18W). Upewnij się również, że starter jest prawidłowo osadzony w gnieździe. Jeśli wymiana startera nie pomoże, problem może leżeć w samej świetlówce (uszkodzone elektrody) lub, rzadziej, w dławiku.

Buczenie i przegrzewanie się dławika – czy to powód do niepokoju?

Ciche buczenie jest w zasadzie normalnym zjawiskiem w przypadku dławików magnetycznych, wynikającym z drgań rdzenia transformatora. Jednakże, jeśli buczenie staje się głośne, dławik zaczyna się nadmiernie przegrzewać (jest gorący w dotyku) lub co gorsza, wydziela nieprzyjemny zapach spalenizny, są to sygnały alarmowe, których nie wolno ignorować. Może to świadczyć o wewnętrznym uszkodzeniu dławika, jego nieprawidłowym doborze do mocy świetlówek lub problemach z instalacją elektryczną (np. zbyt wysokim napięciu). W takiej sytuacji należy natychmiast odłączyć zasilanie i wymienić dławik na nowy. Dalsze użytkowanie uszkodzonego dławika grozi pożarem.

Błędne podłączenie przewodów w stateczniku elektronicznym i jego konsekwencje

Stateczniki elektroniczne są bardziej czułe na błędy w podłączeniu niż dławiki magnetyczne. Niewłaściwe podłączenie przewodów zasilających (L i N) lub przewodów wychodzących do świetlówek może mieć poważne konsekwencje. W najlepszym przypadku statecznik po prostu nie zadziała. W gorszym, może dojść do jego trwałego uszkodzenia, uszkodzenia świetlówek, a nawet do zwarcia, które może doprowadzić do pożaru. Dlatego tak ważne jest, aby zawsze ściśle trzymać się schematu producenta nadrukowanego na obudowie statecznika. Jeśli masz jakiekolwiek wątpliwości, nie wahaj się skonsultować z wykwalifikowanym elektrykiem – to inwestycja w Twoje bezpieczeństwo i sprawność instalacji.

Modernizacja na przyszłość: Czy warto wymienić starą oprawę na tuby LED?

W obliczu rosnących cen energii i dążenia do ekologicznych rozwiązań, coraz więcej osób rozważa modernizację swoich opraw świetlówkowych na nowoczesne tuby LED. To rozsądna decyzja, która przynosi wiele korzyści.

Jak przerobić instalację 2x18W pod zasilanie świetlówek LED? Schemat z pominięciem statecznika

Modernizacja oprawy fluorescencyjnej na tuby LED jest zazwyczaj procesem stosunkowo prostym, ale wymaga pewnych modyfikacji instalacji. Większość dostępnych na rynku tub LED jest projektowana do zasilania bezpośrednio z napięcia sieciowego 230V. Oznacza to, że musisz usunąć zarówno dławik, jak i starter z oprawy. Następnie zasilanie 230V (przewód fazowy L i neutralny N) podłącza się bezpośrednio do odpowiednich pinów tuby LED, zgodnie z instrukcją producenta konkretnej tuby. Niektóre tuby LED są zasilane jednostronnie, inne dwustronnie – zawsze sprawdź to w specyfikacji. Warto jednak zaznaczyć, że istnieją również tuby LED kompatybilne z dławikami magnetycznymi (tzw. "plug & play"), które nie wymagają usuwania dławika, ale nadal eliminują starter. Zawsze upewnij się, jaki typ tuby LED kupujesz i postępuj zgodnie z jej instrukcją montażu.

Przeczytaj również: Kolory przewodów elektrycznych - Jak bezpiecznie podłączyć?

Porównanie kosztów i korzyści: Tradycyjna świetlówka vs. tuba LED

Aby ułatwić decyzję o modernizacji, przygotowałem porównanie tradycyjnych świetlówek fluorescencyjnych z nowoczesnymi tubami LED:

Cecha	Świetlówka Fluorescencyjna	Tuba LED
Koszty zakupu	Niskie (świetlówka + statecznik/starter)	Wyższe (sama tuba LED)
Zużycie energii	Wyższe (straty na dławiku)	Niższe (znacznie efektywniejsze)
Żywotność	Krótsza (ok. 10 000 - 20 000 godzin)	Dłuższa (ok. 30 000 - 50 000 godzin)
Jakość światła	Możliwe migotanie, opóźniony start	Brak migotania, natychmiastowy start, lepsze odwzorowanie barw
Ekologia/Utylizacja	Zawartość rtęci, wymaga specjalnej utylizacji	Brak rtęci, łatwiejsza utylizacja
Złożoność instalacji	Większa (dławik, starter, okablowanie)	Mniejsza (po modernizacji, bezpośrednie zasilanie 230V)
