Trzyżyłowy przewód najczęściej trafia do lampy, oprawy LED albo puszki łączeniowej, więc liczy się tu nie tylko sam schemat, ale też porządek pracy i poprawne rozpoznanie żył. W praktyce chodzi o to, żeby dobrze przypisać fazę, neutralny i ochronny, a przy okazji nie zrobić sobie problemu z zwarciem, luźnym stykiem albo brakiem uziemienia. Poniżej pokazuję, jak podejść do tego spokojnie i technicznie, bez zgadywania po samych kolorach.
Najważniejsze zasady, które porządkują podłączenie trzyżyłowego kabla
- Brązowy lub czarny przewód to zwykle faza L, niebieski to N, a żółto-zielony to PE.
- Zanim cokolwiek rozłączę, wyłączam zasilanie w rozdzielnicy i sprawdzam brak napięcia próbnikiem dwubiegunowym.
- W oprawie klasy II przewód ochronny nie trafia do obudowy, tylko zostaje odizolowany w osobnej złączce.
- Przy przewodach linkowych końcówki najlepiej zarobić tulejkami, bo poprawia to styk i trwałość połączenia.
- W starszych instalacjach kolory mogą być inne niż dzisiejszy standard, więc sam kolor izolacji nie wystarcza do identyfikacji żyły.
Jak rozpoznać trzy żyły i ich rolę
W instalacji jednofazowej trzy żyły mają bardzo konkretne zadania i nie warto ich traktować zamiennie. Faza dostarcza napięcie do odbiornika, neutralny zamyka obwód, a ochronny odpowiada za bezpieczeństwo w razie uszkodzenia izolacji. To właśnie dlatego przy podłączaniu lampy czy oprawy nie chodzi o „pasujący kolor”, tylko o poprawną funkcję każdej żyły.
| Kolor przewodu | Oznaczenie | Funkcja | Co robię przy podłączeniu |
|---|---|---|---|
| Brązowy lub czarny | L | Przewód fazowy | Wpinam go do zacisku oznaczonego L |
| Niebieski | N | Przewód neutralny | Łączę go z zaciskiem N |
| Żółto-zielony | PE | Przewód ochronny | Prowadzę go do zacisku ochronnego lub odizolowuję, jeśli oprawa go nie wymaga |
W nowych instalacjach ten układ jest standardem, ale w starszych mieszkaniach zdarzają się przewody czerwone, białe, szare albo czarne użyte w sposób, który dziś wygląda nietypowo. Dlatego ja zawsze traktuję kolor jako wskazówkę, a nie wyrok. Gdy role żył są już jasne, sam montaż staje się prosty i można przejść do kolejnych kroków.

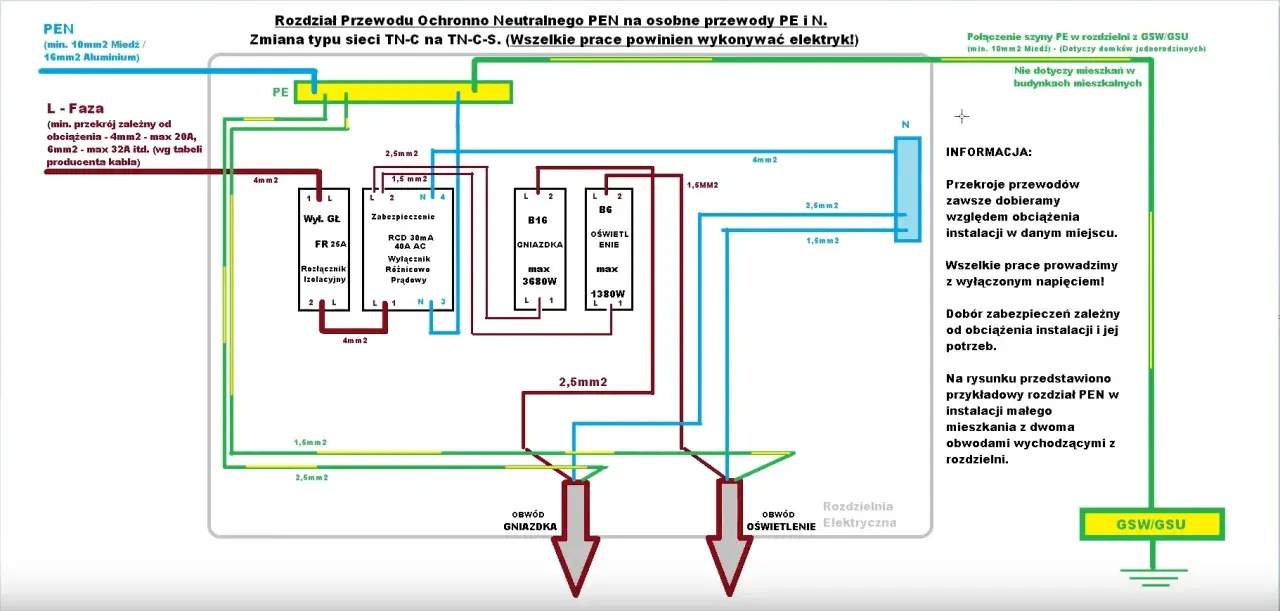

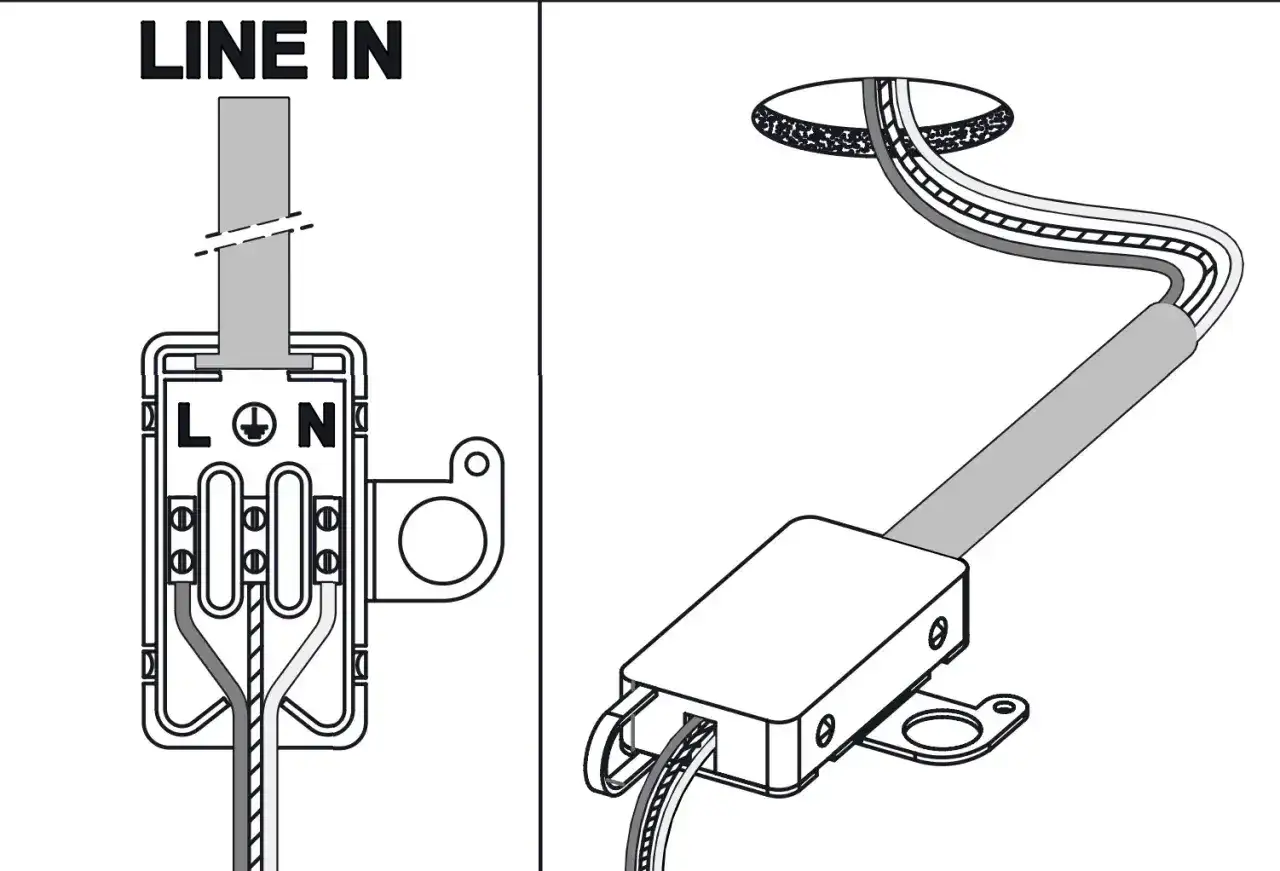

Jak podłączyć przewód trzyżyłowy krok po kroku
Przy poprawnym montażu nie ma miejsca na pośpiech. Ja zaczynam od odłączenia obwodu, potem sprawdzam brak napięcia, a dopiero później rozbieram przewód i wkładam żyły do odpowiednich zacisków. Jeśli pracuję nad lampą, oprawą albo połączeniem w puszce, trzymam się zawsze tego samego schematu.
- Wyłączam zasilanie w rozdzielnicy i zabezpieczam obwód przed przypadkowym załączeniem.
- Sprawdzam brak napięcia na przewodach próbnikiem dwubiegunowym, nie tylko „na oko”.
- Ściągam izolację na długość zalecaną przez złączkę lub zacisk, zwykle około 8-10 mm.
- Jeśli przewód jest linkowy, zakładam tulejki zaciskowe na końcówki żył.
- Wkładam żyłę fazową do L, neutralną do N, a ochronną do PE albo do oddzielnej złączki, jeśli nie ma dla niej zacisku.
- Dociągam zaciski zgodnie z zaleceniem producenta i robię lekki test pociągnięcia każdej żyły.
- Układam przewody tak, żeby nie były naprężone, i dopiero wtedy zamykam puszkę lub obudowę oprawy.
Najważniejszy test robię na końcu: każda żyła ma siedzieć pewnie, bez odsłoniętej miedzi i bez skręcania się pod obudową. Jeśli coś wymaga siły albo przewód nie chce wejść gładko do zacisku, przerywam i sprawdzam przyczynę, zamiast dociskać na ślepo. To właśnie na tym etapie wychodzą błędy, które później kończą się grzaniem lub przerywaniem połączenia.
Jak to wygląda w lampie sufitowej i w puszce łączeniowej
W oświetleniu trzyżyłowy kabel najczęściej trafia do dwóch typów miejsc: do oprawy oraz do puszki łączeniowej. W oprawie metalowej z metalową obudową przewód ochronny jest obowiązkowy, bo ma odprowadzić napięcie w razie awarii izolacji. W oprawach klasy II, czyli podwójnie izolowanych, PE zwykle nie ma gdzie podłączyć i wtedy zostaje on bezpiecznie odseparowany w złączce, a nie przykręcony „na siłę” do obudowy.
| Scenariusz | Jakie żyły podłączam | Na co zwracam uwagę |
|---|---|---|
| Metalowa lampa sufitowa | L, N i PE | PE musi mieć pewny styk z metalową częścią oprawy |
| Oprawa klasy II | L i N | Przewód ochronny izoluję osobno, nie zostawiam go luźno |
| Puszka łączeniowa | L, N i PE do dalszego prowadzenia obwodu | Dbam o porządek w puszce i czytelne prowadzenie przewodów |
| Przedłużenie przewodu | Każda żyła do żyły o tej samej funkcji | Nie mieszam kolorów bez sprawdzenia schematu i pomiaru |
W oprawach LED schemat po stronie zasilania jest taki sam, nawet jeśli wewnątrz znajduje się zasilacz lub driver. Dla użytkownika liczy się to, co wchodzi do urządzenia z sieci: L, N i ewentualnie PE. Jeśli w lampie pojawia się dodatkowy element sterujący, zawsze wracam do oznaczeń na obudowie i nie zakładam, że wszystkie zaciski działają tak samo.
Co zrobić, gdy kolory przewodów są stare albo nietypowe
To właśnie tu najłatwiej o pomyłkę. W starszych mieszkaniach i domach kolory bywają inne niż dzisiejszy standard, a przewody mogły być wymieniane etapami, często bez zachowania jednolitej logiki. Dlatego sam kolor izolacji traktuję wyłącznie jako punkt startowy, nie jako jedyne potwierdzenie.
W takiej sytuacji identyfikuję żyły pomiarowo. Sprawdzam, który przewód jest fazowy, który neutralny, a który ochronny, zamiast ufać temu, co „powinno” być zgodne z kolorem. Jeśli widzę nietypowe barwy, stare połączenia albo ślady przeróbek, robię zdjęcie układu przed rozbiórką i oznaczam żyły, żeby nie zgubić logiki obwodu. To oszczędza sporo czasu przy składaniu wszystkiego z powrotem.
- Nie zakładam, że niebieski zawsze oznacza N w starej instalacji.
- Nie używam żółto-zielonego jako przewodu roboczego.
- Nie bazuję wyłącznie na opisie z poprzedniego montażu, jeśli instalacja była przerabiana.
- Nie zamykam połączenia, dopóki nie mam pewności, że każda żyła pełni właściwą funkcję.
W nowej instalacji obowiązuje czytelna logika: L, N i PE mają być rozpoznawalne od pierwszego spojrzenia, a przewody ochronne i neutralne nie powinny być mylone z fazą. Gdy instalacja nie trzyma tego standardu, przechodzę od razu do pomiaru i dopiero potem decyduję, co można bezpiecznie podłączyć.
Najczęstsze błędy przy takim podłączeniu
W praktyce najwięcej problemów nie wynika z samego schematu, tylko z drobnych niedociągnięć przy montażu. To właśnie one powodują nagrzewanie się złącza, migotanie oprawy albo okresowe zaniki zasilania. Poniżej zestawiam błędy, które widzę najczęściej.
| Błąd | Co może się stać | Jak tego unikam |
|---|---|---|
| Podłączenie „po kolorach” bez sprawdzenia | Pomylenie L z N albo uszkodzenie oprawy | Najpierw pomiar, potem montaż |
| Brak odłączenia zasilania | Ryzyko porażenia prądem | Wyłączam obwód i potwierdzam brak napięcia |
| Goła żyła za długo poza zaciskiem | Zwarcie lub dotknięcie obudowy | Używam właściwej długości odizolowania |
| Przewód linkowy bez tulejki | Rozsypywanie się drucików i słabszy styk | Zarobione końcówki wkładam do zacisku dopiero po tulejkowaniu |
| Luźny ochronny w metalowej oprawie | Brak skutecznej ochrony przy awarii | PE przykręcam lub wpinam pewnie, bez kompromisów |
Najbardziej zdradliwy jest błąd trzeci i czwarty, bo z zewnątrz połączenie może wyglądać poprawnie, a problem ujawnia się dopiero po czasie. Jeśli po skręceniu oprawy przewody są ściśnięte albo złączka nie domyka się lekko, wracam do początku. Lepiej poświęcić pięć minut niż później rozbierać cały punkt świetlny drugi raz.
Kiedy lepiej nie kończyć pracy samemu
Nie każdą instalację warto domykać samodzielnie. Jeśli układ jest prosty, kolory są czytelne, a dostęp do połączenia jest wygodny, taki montaż zwykle da się zrobić spokojnie i bez komplikacji. Są jednak sytuacje, w których rozsądniej przerwać i wezwać elektryka.
- Gdy przewody są stare, nadpalone, kruche albo mają uszkodzoną izolację.
- Gdy kolory nie zgadzają się ze standardem i nie da się ich pewnie zidentyfikować.
- Gdy w obwodzie pojawiają się dodatkowe elementy sterujące, ściemniacz lub nietypowy zasilacz.
- Gdy oprawa ma metalową obudowę, a przewód ochronny budzi wątpliwości.
- Gdy miejsce pracy jest wilgotne, trudno dostępne albo wymaga dodatkowej ochrony środowiskowej.
W takich przypadkach nie chodzi o ostrożność „na pokaz”, tylko o realne ograniczenie ryzyka. Instalacja elektryczna nie wybacza zgadywania, a błąd przy połączeniu może długo pozostać niewidoczny. Jeśli coś nie daje się potwierdzić pomiarem, to nie jest moment na eksperyment.
Zanim zamknę obudowę, sprawdzam te trzy rzeczy
Na końcu zawsze robię krótki przegląd. To mój sposób na wyłapanie drobiazgów, które potrafią zepsuć całą pracę, mimo że sam schemat był poprawny. Ten etap zajmuje mało czasu, a często decyduje o tym, czy połączenie będzie działało bezproblemowo przez lata.
- Czy każda żyła siedzi w swoim zacisku i nie ma odsłoniętej miedzi poza stykem.
- Czy przewód ochronny ma pewne połączenie tam, gdzie jest wymagany, albo jest osobno bezpiecznie odizolowany.
- Czy kabel nie jest ściśnięty przez obudowę i ma trochę luzu serwisowego na przyszłość.
Jeśli po tej kontroli wszystko wygląda czysto, zamykam oprawę albo puszkę i dopiero wtedy przywracam zasilanie. Taki porządek pracy daje najlepszy efekt: poprawne podłączenie, mniej awarii i dużo mniejsze ryzyko, że po kilku tygodniach trzeba będzie wracać do tego samego punktu od nowa.
