Ile żył do wyłącznika schodowego - schematy i bezpieczny montaż

Witaj w kompleksowym przewodniku po instalacji wyłączników schodowych! Ten artykuł rozwieje wszelkie wątpliwości dotyczące liczby przewodów niezbędnych do prawidłowego i bezpiecznego podłączenia, niezależnie od tego, czy planujesz prostą instalację, czy bardziej złożony system sterowania oświetleniem z wielu miejsc. Dowiedz się, jak krok po kroku zaplanować i zrealizować podłączenie, unikając typowych błędów.

Ile żył do wyłącznika schodowego? Klucz do poprawnej i bezpiecznej instalacji

Dlaczego odpowiednia liczba przewodów jest tak ważna?

Precyzyjne określenie liczby żył w instalacji elektrycznej, zwłaszcza w przypadku wyłączników schodowych, to nie tylko kwestia funkcjonalności, ale przede wszystkim bezpieczeństwa i przyszłościowej elastyczności. Niewłaściwa liczba przewodów może prowadzić do poważnych problemów, takich jak ryzyko zwarcia, porażenia prądem, a także uniemożliwić prawidłowe działanie obwodu. Co więcej, zbyt skąpe okablowanie ogranicza możliwości rozbudowy instalacji w przyszłości, na przykład o inteligentne systemy sterowania oświetleniem, które często wymagają obecności przewodu neutralnego (N) w puszce wyłącznika. Uniknięcie kosztownych i czasochłonnych poprawek w przyszłości zaczyna się od właściwego planowania już na etapie projektowania.

Wyłącznik schodowy a krzyżowy – poznaj fundamentalną różnicę

Zanim zagłębimy się w szczegóły okablowania, warto rozróżnić dwa kluczowe typy wyłączników: schodowy i krzyżowy. Wyłącznik schodowy (zwany również przełącznikiem) służy do sterowania jednym punktem świetlnym z dwóch niezależnych miejsc. To klasyczne rozwiązanie, które pozwala włączyć światło na dole schodów i wyłączyć je na górze, lub odwrotnie. Natomiast wyłącznik krzyżowy to element pośredni, który staje się niezbędny, gdy chcemy sterować oświetleniem z trzech lub więcej miejsc. Zawsze działa on w połączeniu z dwoma wyłącznikami schodowymi, które stanowią początek i koniec układu, a wyłączniki krzyżowe są wpinane pomiędzy nie, by rozszerzyć możliwości sterowania.

Standardowa instalacja schodowa – ile żył naprawdę potrzebujesz?

Absolutne minimum: instalacja oparta na 3 żyłach i jej działanie

Do podstawowej instalacji z dwoma pojedynczymi wyłącznikami schodowymi, które sterują jednym punktem świetlnym, potrzebne są minimum 3 żyły w przewodzie łączącym oba wyłączniki. W tym układzie jeden przewód fazowy (L) doprowadza zasilanie do pierwszego wyłącznika. Pozostałe dwa przewody to tak zwane przewody korespondencyjne (komunikacyjne), które łączą oba wyłączniki i umożliwiają im wzajemne przełączanie stanu obwodu. Ważne jest, aby pamiętać, że przewód neutralny (N) i ochronny (PE) prowadzi się w tym scenariuszu bezpośrednio do lampy, omijając puszki wyłączników. Oznacza to, że w puszkach wyłączników znajdziemy jedynie fazę i przewody korespondencyjne.

Zalecane rozwiązanie: dlaczego przewód 4- lub 5-żyłowy to lepszy wybór?

Choć minimum to 3 żyły, w praktyce często zaleca się stosowanie przewodów 4- lub nawet 5-żyłowych. Dlaczego? To rozwiązanie jest bardziej przyszłościowe i zgodne z nowoczesnymi standardami. Oto kluczowe korzyści:

• Zgodność z nowoczesnymi normami i standardami: Wiele współczesnych instalacji dąży do zapewnienia przewodu neutralnego (N) w każdej puszce, nawet jeśli nie jest on od razu wykorzystywany.
• Możliwość łatwej rozbudowy o inteligentne systemy sterowania oświetleniem: Moduły Wi-Fi, Bluetooth czy inne systemy smart home, które montuje się w puszkach wyłączników, często wymagają obecności przewodu neutralnego do zasilania swojej elektroniki. Posiadanie dodatkowych żył oszczędza nam kucia ścian w przyszłości.
• Większa elastyczność w przypadku ewentualnych zmian w instalacji: Dodatkowe żyły dają swobodę w modyfikowaniu funkcji wyłącznika, np. przekształcenia go w wyłącznik podwójny, jeśli zajdzie taka potrzeba.
• Zapewnienie przewodu neutralnego (N) w puszce wyłącznika: Jest to kluczowe dla wielu nowoczesnych urządzeń i modułów, które potrzebują pełnego zasilania (faza i neutralny) do prawidłowego działania.

Rola poszczególnych żył: fazowa, korespondencyjne, neutralna i ochronna – co do czego służy?

Aby w pełni zrozumieć schematy podłączeń, kluczowe jest poznanie funkcji każdej żyły w instalacji. Poniższa tabela przedstawia ich role w kontekście wyłącznika schodowego:

Żyła	Oznaczenie	Funkcja
Przewód fazowy	L	Doprowadza zasilanie (napięcie) do pierwszego wyłącznika.
Przewody korespondencyjne	1, 2	Łączą oba wyłączniki schodowe, umożliwiając zmianę stanu obwodu (przełączanie fazy między wyłącznikami).
Przewód neutralny	N	Odprowadza prąd z powrotem do źródła zasilania, zamykając obwód (bezpośrednio do lampy).
Przewód ochronny	PE	Zapewnia bezpieczeństwo, odprowadzając prąd upływowy do ziemi w przypadku awarii (bezpośrednio do lampy).

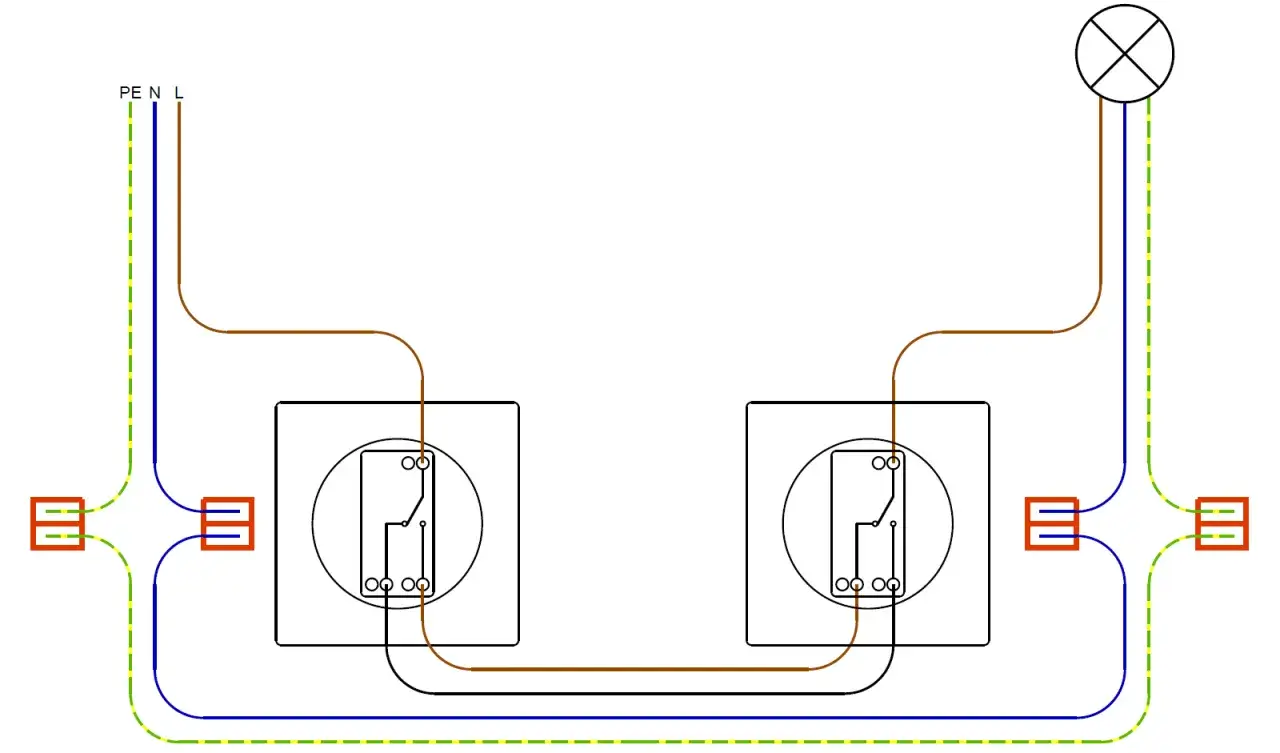

Schemat podłączenia krok po kroku, który rozwieje Twoje wątpliwości

Zrozumienie teorii to jedno, ale prawdziwe "aha!" często pojawia się dopiero przy analizie wizualnych schematów. Poniżej przedstawiam, jak krok po kroku podłączyć wyłącznik schodowy, zaczynając od rozszyfrowania symboli, a kończąc na połączeniu z lampą. Pamiętaj, że wizualne schematy są kluczowe dla prawidłowego wykonania instalacji.

Jak czytać schemat? Oznaczenia, które musisz znać (L, N, PE, 1, 2)

Na schematach elektrycznych stosuje się pewne standardowe oznaczenia, które musisz znać, aby poprawnie interpretować rysunki i wykonywać połączenia:

• L (Line/Faza): Przewód fazowy, czyli ten, który jest pod napięciem i doprowadza prąd do obwodu.
• N (Neutral): Przewód neutralny, zwany również zerowym, który odprowadza prąd z powrotem do źródła zasilania, zamykając obwód.
• PE (Protective Earth): Przewód ochronny, uziemienie. Jego zadaniem jest zapewnienie bezpieczeństwa poprzez odprowadzenie prądu upływowego do ziemi w przypadku uszkodzenia izolacji.
• 1, 2 (lub COM/P): Zaciski korespondencyjne na wyłączniku schodowym. Służą one do połączenia z drugim wyłącznikiem schodowym i odpowiadają za "przełączanie" fazy. Czasem zacisk wejściowy fazy oznaczany jest jako COM (Common) lub P (Phase).
• Strzałki: Często wskazują kierunek przepływu prądu lub połączenia między elementami.

Podłączenie pierwszego wyłącznika schodowego – od puszki do zacisków

Rozpoczynamy od pierwszego wyłącznika, który zazwyczaj znajduje się bliżej źródła zasilania:

1. Doprowadź przewód fazowy (L) z puszki rozgałęźnej lub zasilającej do zacisku wejściowego pierwszego wyłącznika schodowego. Ten zacisk jest często oznaczony jako L, P lub COM (Common).
2. Podłącz dwa przewody korespondencyjne do pozostałych zacisków wyjściowych pierwszego wyłącznika. Te zaciski są zazwyczaj oznaczone jako 1 i 2. Te przewody będą prowadzić do drugiego wyłącznika schodowego.
3. Upewnij się, że wszystkie połączenia są solidne i bezpieczne. Przewody powinny być odpowiednio odizolowane i mocno dokręcone w zaciskach.

Podłączenie drugiego wyłącznika i połączenie z lampą

Teraz przechodzimy do drugiego wyłącznika i finalnego podłączenia lampy:

1. Doprowadź dwa przewody korespondencyjne (te same, które wychodzą z pierwszego wyłącznika) do zacisków korespondencyjnych (1 i 2) drugiego wyłącznika schodowego. Ważne jest, aby podłączyć je w tej samej kolejności, co w pierwszym wyłączniku, aby zapewnić prawidłowe działanie.
2. Z zacisku wyjściowego (L lub COM/P) drugiego wyłącznika poprowadź przewód fazowy do lampy. To właśnie ten przewód będzie dostarczał zasilanie do źródła światła.
3. Do lampy podłącz również przewód neutralny (N) i ochronny (PE) bezpośrednio z puszki zasilającej. Pamiętaj, że te przewody nie przechodzą przez wyłączniki w standardowej instalacji.
4. Sprawdź poprawność wszystkich połączeń przed włączeniem zasilania. Użyj miernika, aby upewnić się, że nie ma zwarć i że obwód jest prawidłowo zamknięty.

A co z wyłącznikiem podwójnym? Tu zasady się zmieniają!

Wyłącznik schodowy podwójny – kiedy go stosować?

Wyłącznik schodowy podwójny to niezwykle praktyczne rozwiązanie, gdy potrzebujemy sterować dwoma niezależnymi obwodami oświetleniowymi z dwóch różnych miejsc. Jest on idealny do sytuacji, w których chcemy na przykład włączać i wyłączać światło w przedpokoju oraz oddzielnie na klatce schodowej, zarówno z parteru, jak i z piętra. Dzięki niemu możemy zarządzać dwoma grupami lamp bez konieczności instalowania dwóch oddzielnych wyłączników pojedynczych, co oszczędza miejsce i estetykę.

Ile żył przygotować do podwójnego wyłącznika schodowego? (Układ 5- i 7-żyłowy)

Instalacja wyłącznika schodowego podwójnego wymaga większej liczby żył niż jego pojedynczy odpowiednik. Do połączenia dwóch podwójnych wyłączników schodowych potrzebne jest minimum 5 żył. Składają się na to jeden przewód fazowy zasilający (L) oraz cztery przewody korespondencyjne – po dwa dla każdego z dwóch obwodów oświetleniowych. Jednakże, w nowoczesnych instalacjach, dla zapewnienia większej elastyczności i możliwości podłączenia inteligentnych modułów, zaleca się stosowanie okablowania 6- lub nawet 7-żyłowego. Dodatkowe żyły to zazwyczaj przewód neutralny (N) i ochronny (PE) doprowadzone do puszki wyłącznika, co otwiera drogę do przyszłych rozbudów i zwiększa bezpieczeństwo.

Schemat dla podwójnego przełącznika – na co zwrócić szczególną uwagę?

Podłączenie podwójnego wyłącznika schodowego jest bardziej złożone niż pojedynczego, ale zasady pozostają podobne. Kluczowe różnice, na które należy zwrócić szczególną uwagę, to:

• Dwie pary przewodów korespondencyjnych: Zamiast jednej pary, potrzebne są dwie, czyli łącznie cztery przewody korespondencyjne. Każda para odpowiada za sterowanie jednym z obwodów oświetleniowych.
• Więcej zacisków: Wyłącznik podwójny ma zazwyczaj dwa oddzielne zaciski wejściowe fazy (lub jeden wspólny zacisk fazy, który jest wewnętrznie rozdzielony) oraz cztery zaciski korespondencyjne (po dwa dla każdego przełącznika w ramach podwójnego modułu).
• Precyzyjne oznaczenia: Niezwykle ważne jest, aby dokładnie oznaczyć, które przewody korespondencyjne należą do którego obwodu. Pomyłka na tym etapie może prowadzić do nieprawidłowego działania lub trudności w diagnozowaniu problemów.

Sterowanie z 3 lub więcej miejsc? Wprowadź do gry wyłącznik krzyżowy

Jak działa wyłącznik krzyżowy i kiedy jest niezbędny?

Wyłącznik krzyżowy to sprytne urządzenie, które pozwala na sterowanie oświetleniem z trzech lub więcej miejsc. Jego zasada działania polega na "odwracaniu" połączenia przewodów korespondencyjnych, co skutecznie zmienia stan obwodu (włącza lub wyłącza światło) niezależnie od pozycji pozostałych wyłączników. Jest on niezbędny w sytuacjach, gdy dwa wyłączniki schodowe to za mało. Typowe zastosowania to bardzo długie korytarze, gdzie chcemy włączyć światło na jednym końcu, wyłączyć w środku i ponownie włączyć na drugim końcu. Sprawdza się również w dużych pomieszczeniach z wieloma wejściami (np. salon z wyjściem na taras i do innych pokoi) czy w wielopiętrowych budynkach, gdzie jedna klatka schodowa wymaga sterowania z każdego piętra.

Liczba żył w instalacji z wyłącznikiem krzyżowym – jak to policzyć?

Wprowadzenie wyłącznika krzyżowego do instalacji zmienia nieco schemat okablowania. Wyłącznik krzyżowy zawsze umieszcza się między dwoma wyłącznikami schodowymi. Oznacza to, że pierwszy wyłącznik schodowy łączy się z wyłącznikiem krzyżowym, a ten z kolei z drugim wyłącznikiem schodowym (lub kolejnym wyłącznikiem krzyżowym, jeśli sterowanie jest z jeszcze większej liczby miejsc). Kluczową informacją jest to, że pomiędzy wyłącznikiem schodowym a krzyżowym (oraz między kolejnymi wyłącznikami krzyżowymi) należy poprowadzić przewody 4-żyłowe. Te cztery żyły to dwie pary przewodów korespondencyjnych – dwie żyły doprowadzające sygnał do wyłącznika krzyżowego i dwie żyły wyprowadzające go dalej, ale w zmienionej konfiguracji. Przykładowy układ dla trzech punktów sterowania to: Wyłącznik Schodowy → 4 żyły → Wyłącznik Krzyżowy → 4 żyły → Wyłącznik Schodowy.

Praktyczne wskazówki montażowe – uniknij najczęstszych błędów

Dobór przewodu – jaki przekrój (mm²) będzie odpowiedni?

Prawidłowy dobór przekroju przewodów to podstawa bezpiecznej i niezawodnej instalacji elektrycznej. Dla obwodów oświetleniowych w instalacjach domowych standardowo stosuje się przewody o przekroju 1,5 mm². Ten przekrój jest w zupełności wystarczający, ponieważ zapewnia odpowiednią obciążalność prądową dla typowego oświetlenia (lampy, żarówki) i minimalizuje spadki napięcia na przewodach. Użycie cieńszych przewodów byłoby niebezpieczne, a grubszych – niepotrzebne i kosztowne, a także trudniejsze w montażu w puszkach.

Kolory mają znaczenie! Jak nie pomylić przewodów podczas instalacji?

Przestrzeganie standardowej kolorystyki izolacji przewodów jest absolutnie kluczowe dla bezpieczeństwa i łatwości serwisowania instalacji. Pomyłka w kolorach może prowadzić do niebezpiecznych sytuacji, a także utrudniać późniejsze prace diagnostyczne. Poniższa tabela przedstawia standardowe kolory i ich funkcje zgodnie z obowiązującymi normami:

Kolor izolacji	Oznaczenie	Funkcja
Brązowy, czarny, szary	L	Przewód fazowy (pod napięciem).
Niebieski	N	Przewód neutralny (zerowy).
Żółto-zielony	PE	Przewód ochronny (uziemienie), zapewniający bezpieczeństwo w przypadku awarii.

Przeczytaj również: Szklany klosz lampy - jak czyścić, by lśnił bez smug?

Bezpieczeństwo przede wszystkim: jak sprawdzić brak napięcia przed rozpoczęciem pracy?

Praca z elektrycznością zawsze wiąże się z ryzykiem. Dlatego bezpieczeństwo musi być Twoim absolutnym priorytetem. Zawsze przestrzegaj poniższych zasad:

1. Wyłącz zasilanie: Zawsze, bez wyjątku, wyłącz główny wyłącznik prądu lub bezpiecznik obwodu, na którym zamierzasz pracować. Upewnij się, że odciąłeś zasilanie do wszystkich przewodów, z którymi będziesz miał kontakt.
2. Sprawdź brak napięcia: Po wyłączeniu zasilania, zawsze użyj próbnika napięcia (np. neonowego lub cyfrowego miernika) i upewnij się, że w obwodzie nie ma napięcia. Sprawdź każdy przewód, którego będziesz dotykać. Nie polegaj na samej pamięci ani na tym, że "powinno być wyłączone".
3. Poinformuj domowników: Jeśli pracujesz w domu, upewnij się, że wszyscy domownicy wiedzą o wyłączeniu prądu i nie włączą go przypadkowo podczas Twojej pracy. Możesz nawet zabezpieczyć wyłącznik taśmą lub kartką z ostrzeżeniem.
4. Używaj odpowiednich narzędzi: Zawsze stosuj narzędzia przeznaczone do pracy z elektrycznością, posiadające izolowane rękojeści. Nigdy nie używaj narzędzi, które są uszkodzone lub nieprzystosowane do tego typu prac.
