Włącznik podwójny 3 przewody - Jak podłączyć bezpiecznie i prosto?

W dzisiejszych czasach, kiedy coraz więcej osób decyduje się na samodzielne prace remontowe, umiejętność bezpiecznego podłączenia podstawowych elementów instalacji elektrycznej staje się niezwykle cenna. Ten artykuł to kompleksowy poradnik, który krok po kroku wyjaśnia, jak bezpiecznie i prawidłowo podłączyć podwójny włącznik światła (tzw. świecznikowy) w instalacji z trzema przewodami. Dowiesz się, jak zidentyfikować poszczególne kable, zrozumieć oznaczenia na włączniku i uniknąć typowych błędów, zapewniając sobie spokojne i funkcjonalne oświetlenie. Pamiętaj, że praca z prądem wymaga szczególnej ostrożności i odpowiedzialności.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z elektrycznością to nie przelewki. To obszar, gdzie błąd może kosztować zdrowie, a nawet życie. Dlatego zawsze podkreślam, że bezpieczeństwo jest absolutnym priorytetem. Ignorowanie podstawowych zasad może prowadzić do porażenia prądem, pożaru, uszkodzenia sprzętu lub całej instalacji. Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, upewnij się, że masz świadomość potencjalnych zagrożeń i wiesz, jak ich unikać. Nie ma nic ważniejszego niż Twoje bezpieczeństwo i bezpieczeństwo domowników.

Krok zero: Jak prawidłowo wyłączyć zasilanie i dlaczego to najważniejszy etap?

To jest ten moment, w którym nie ma miejsca na kompromisy. Zanim otworzysz puszkę instalacyjną, musisz bezwzględnie odciąć dopływ prądu. Nie wystarczy wyłączyć tylko bezpiecznika odpowiedzialnego za dany obwód oświetleniowy. Moja rada? Wyłącz główny wyłącznik prądu w całym domu lub mieszkaniu. Dlaczego? Czasem schematy instalacji bywają mylące, a pojedynczy bezpiecznik może nie odciąć całkowicie zasilania w puszce, zwłaszcza jeśli w pobliżu są inne obwody. Odcięcie głównego zasilania daje Ci pewność, że w puszce nie pojawi się żadne nieoczekiwane napięcie. To kluczowy krok, który chroni Cię przed porażeniem prądem.

Niezbędnik majsterkowicza: Jakie narzędzia musisz przygotować przed montażem?

Odpowiednie narzędzia to podstawa każdej pracy, a w elektryce to wręcz konieczność. Przygotuj sobie następujące elementy:

• Próbnik napięcia: Niezbędny do weryfikacji braku prądu. Może być to prosty próbnik neonowy lub bardziej zaawansowany cyfrowy multimetr.
• Izolowane śrubokręty: Płaski i krzyżakowy, koniecznie z atestowaną izolacją (zazwyczaj do 1000V). Chronią przed przypadkowym kontaktem z elementami pod napięciem.
• Szczypce do ściągania izolacji: Umożliwiają precyzyjne usunięcie izolacji z przewodów bez uszkadzania miedzianych żył.
• Nóż monterski: Przydatny do nacinania izolacji zewnętrznej kabli.
• Złączki WAGO: Jeśli w puszce znajdują się przewody neutralne (N) lub ochronne (PE), które nie są podłączane do włącznika, ale muszą być ze sobą połączone, WAGO są idealnym rozwiązaniem.

Sprawdzaj dwa razy: Rola próbnika napięcia w potwierdzeniu braku prądu

Po wyłączeniu zasilania, nie ufaj tylko temu, że "coś kliknęło" w skrzynce. Musisz to sprawdzić! Próbnik napięcia jest Twoim najlepszym przyjacielem w tym momencie. Weź próbnik neonowy i dotknij nim każdego przewodu w puszce. Jeśli lampka w próbniku się nie zaświeci, to znak, że w danym przewodzie nie ma napięcia. Jeśli używasz multimetru, ustaw go na pomiar napięcia zmiennego (AC) i sprawdź napięcie między każdym przewodem a uziemieniem (jeśli jest dostępne) oraz między przewodami. Każdy przewód musi być sprawdzony indywidualnie. To podwójne sprawdzenie jest absolutnie kluczowe i daje Ci pewność, że możesz bezpiecznie przystąpić do dalszych prac.

Trzy przewody w puszce – jak rozszyfrować ich funkcje?

Gdy otwierasz puszkę instalacyjną i widzisz trzy przewody, musisz wiedzieć, który do czego służy. To fundament prawidłowego podłączenia. W przypadku podwójnego włącznika światła, czyli łącznika świecznikowego, standardowo spotkasz jeden przewód fazowy, który doprowadza prąd do włącznika, oraz dwa przewody odpływowe, które z włącznika prowadzą prąd do poszczególnych obwodów oświetleniowych. Zrozumienie tej konfiguracji jest kluczowe, aby uniknąć błędów i zapewnić prawidłowe działanie oświetlenia.

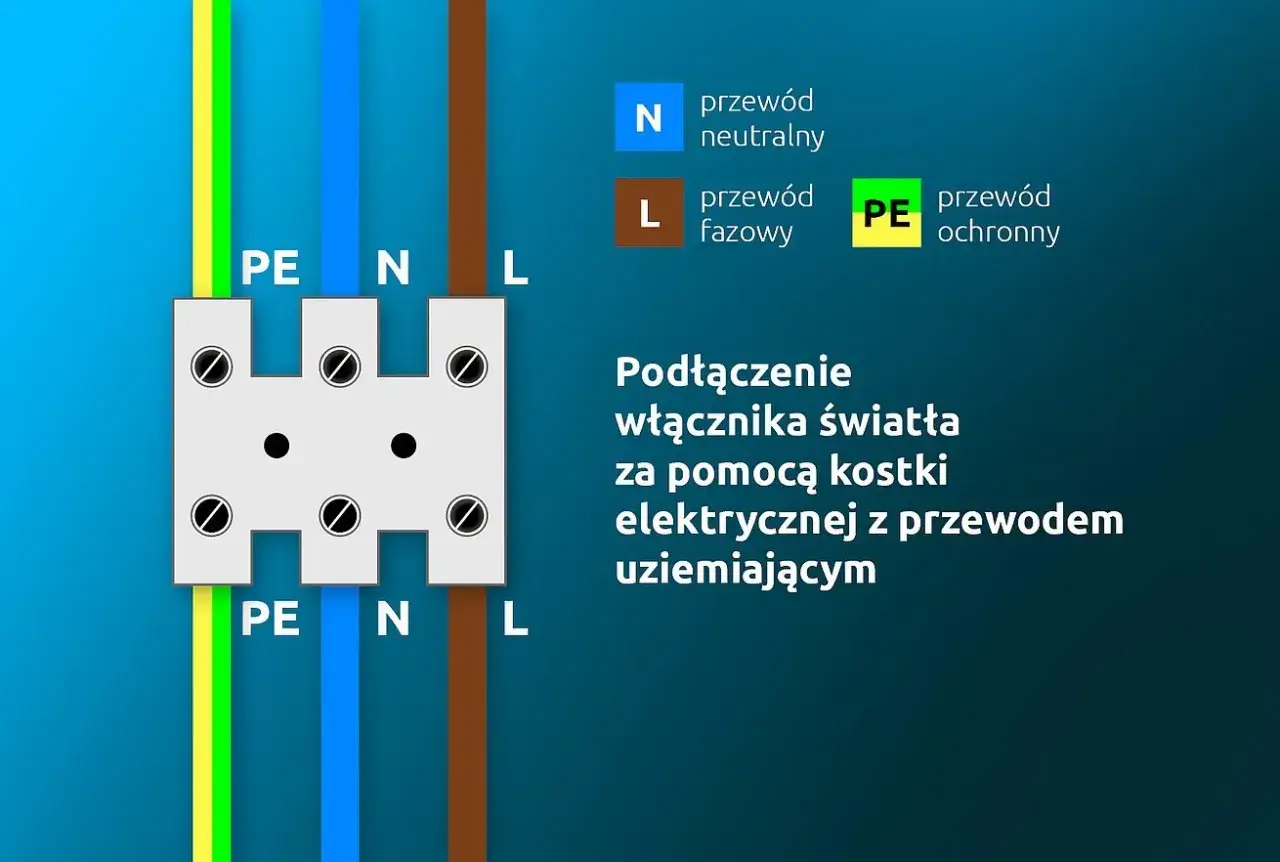

Kolory kabli mają znaczenie: Co oznacza brązowy, czarny i szary w polskiej instalacji?

W polskiej instalacji elektrycznej kolory przewodów są znormalizowane, co znacznie ułatwia identyfikację. Pamiętaj jednak, że w starszych instalacjach mogą występować odstępstwa. Oto standardowe kolory i ich funkcje:

Kolor przewodu	Funkcja	Uwagi
Brązowy / Czarny	Przewód fazowy (L)	Zasilający, doprowadza prąd do włącznika. To ten, który będzie pod napięciem po włączeniu bezpieczników.
Czarny / Szary / Brązowy	Przewody odpływowe (1, 2)	Prowadzą prąd od włącznika do poszczególnych obwodów oświetleniowych (np. do dwóch grup żarówek). Ich kolor może być różny, ale często są to czarny i szary, lub dwa czarne/brązowe.
Niebieski	Przewód neutralny (N)	Nie podłączany do włącznika. Prowadzi bezpośrednio do lampy. Jeśli jest w puszce, powinien być połączony złączką z innymi przewodami neutralnymi.
Żółto-zielony	Przewód ochronny (PE)	Nie podłączany do włącznika. Prowadzi bezpośrednio do lampy. Jeśli jest w puszce, powinien być połączony złączką z innymi przewodami ochronnymi.

W kontekście podłączania włącznika podwójnego z trzema przewodami, skupiamy się głównie na przewodzie fazowym (L) i dwóch przewodach odpływowych. Przewody neutralny i ochronny, jeśli są obecne w puszce, powinny być jedynie prawidłowo połączone złączkami i nie mieć kontaktu z mechanizmem włącznika.

Praktyczna identyfikacja: Jak za pomocą próbnika znaleźć przewód zasilający (fazowy)?

Zidentyfikowanie przewodu fazowego jest absolutnie kluczowe. To właśnie do niego podłączymy zasilanie włącznika. Oto jak to zrobić krok po kroku:

1. Upewnij się, że zasilanie jest wyłączone! To powtórzenie, ale nigdy za wiele.
2. Ostrożnie usuń izolację zewnętrzną z każdego z trzech przewodów na długość około 1-1,5 cm, tak aby odsłonić miedziane żyły.
3. Włącz zasilanie (tylko na chwilę i z zachowaniem najwyższej ostrożności!).
4. Weź próbnik napięcia. Dotknij końcówką próbnika miedzianej żyły każdego z trzech przewodów.
5. Przewód fazowy (L) to ten, przy którym próbnik zaświeci się (w przypadku próbnika neonowego) lub wskaże napięcie (w przypadku multimetru).
6. Po zidentyfikowaniu przewodu fazowego, natychmiast wyłącz zasilanie ponownie i sprawdź próbnikiem, czy prąd zniknął.
7. Oznacz przewód fazowy, np. kawałkiem taśmy izolacyjnej, aby nie pomylić go z innymi.

Dwa obwody, jeden włącznik: Zrozumienie roli dwóch pozostałych przewodów odpływowych

Po zidentyfikowaniu przewodu fazowego, zostają nam dwa pozostałe kable. To właśnie one są przewodami odpływowymi, które będą zasilać dwie niezależne sekcje oświetlenia. Wyobraź sobie żyrandol z kilkoma żarówkami – dzięki podwójnemu włącznikowi możesz zapalić tylko część z nich (np. dwie żarówki) lub wszystkie (np. cztery żarówki, jeśli żyrandol ma dwie sekcje po dwie). Podobnie możesz sterować dwoma osobnymi lampami w jednym pomieszczeniu. Włącznik podwójny umożliwia więc niezależne sterowanie każdym z tych obwodów, co jest bardzo praktycznym rozwiązaniem.

Podłączanie włącznika podwójnego krok po kroku – czytelny schemat i instrukcja

Mając już za sobą identyfikację przewodów i przygotowanie narzędzi, możemy przejść do właściwego montażu. Pamiętaj, że każdy krok musi być wykonany z precyzją i dbałością o szczegóły. Postępuj zgodnie z instrukcją, a z pewnością podłączysz włącznik prawidłowo i bezpiecznie.

Analiza mechanizmu: Jak odczytać oznaczenia L, 1 i 2 na nowym włączniku?

Zanim zaczniesz podłączać przewody, przyjrzyj się dokładnie swojemu nowemu włącznikowi. Na jego tylnej części znajdziesz zaciski z oznaczeniami, które są uniwersalne i znacznie ułatwiają prawidłowy montaż:

• Zacisk wejściowy: Zazwyczaj oznaczony literą "L" (od "Line" lub "Live"), czasem jako "P" (od "Power") lub po prostu strzałką skierowaną do wewnątrz. To jest miejsce, gdzie podłączysz zidentyfikowany wcześniej przewód fazowy zasilający.
• Zaciski wyjściowe: Najczęściej oznaczone jako "1" i "2", lub strzałkami skierowanymi na zewnątrz. Do tych zacisków podłączysz dwa przewody odpływowe, które prowadzą do poszczególnych obwodów oświetleniowych.

Zrozumienie tych oznaczeń jest kluczowe, ponieważ informują Cię, który kabel należy wpiąć w które miejsce, aby włącznik działał poprawnie i bezpiecznie.

Schemat podłączenia dla trzech przewodów: Gdzie dokładnie wpiąć każdy kabel?

Teraz przejdźmy do sedna, czyli do fizycznego podłączenia przewodów do włącznika. Pamiętaj, że każdy ruch wykonujesz przy wyłączonym zasilaniu!

1. Upewnij się, że zasilanie jest wyłączone i sprawdzone próbnikiem! To absolutna podstawa.
2. Przygotuj końcówki przewodów: za pomocą szczypiec do ściągania izolacji usuń izolację z każdego z trzech przewodów na długość około 1 cm (lub zgodnie z zaleceniami producenta włącznika). Upewnij się, że miedziane żyły są czyste i nieuszkodzone.
3. Podłącz przewód fazowy (L): Zidentyfikowany wcześniej przewód fazowy (ten, który świecił próbnikiem) podłącz do zacisku na włączniku oznaczonego "L" (lub "P", strzałka do wewnątrz). Dokręć śrubę zacisku solidnie, ale z wyczuciem, aby nie uszkodzić przewodu.
4. Podłącz pierwszy przewód odpływowy: Jeden z pozostałych dwóch przewodów odpływowych podłącz do zacisku oznaczonego "1" na włączniku. Ponownie, solidnie dokręć.
5. Podłącz drugi przewód odpływowy: Drugi przewód odpływowy podłącz do zacisku oznaczonego "2" na włączniku. Dokręć śrubę.
6. Przewody neutralny (N) i ochronny (PE): Jeśli w puszce znajdują się przewody niebieskie (N) lub żółto-zielone (PE), upewnij się, że są one prawidłowo połączone złączkami (np. WAGO) i nie mają kontaktu z mechanizmem włącznika ani z żadnym z podłączonych przewodów. Są one prowadzone bezpośrednio do lampy i nie przechodzą przez włącznik.

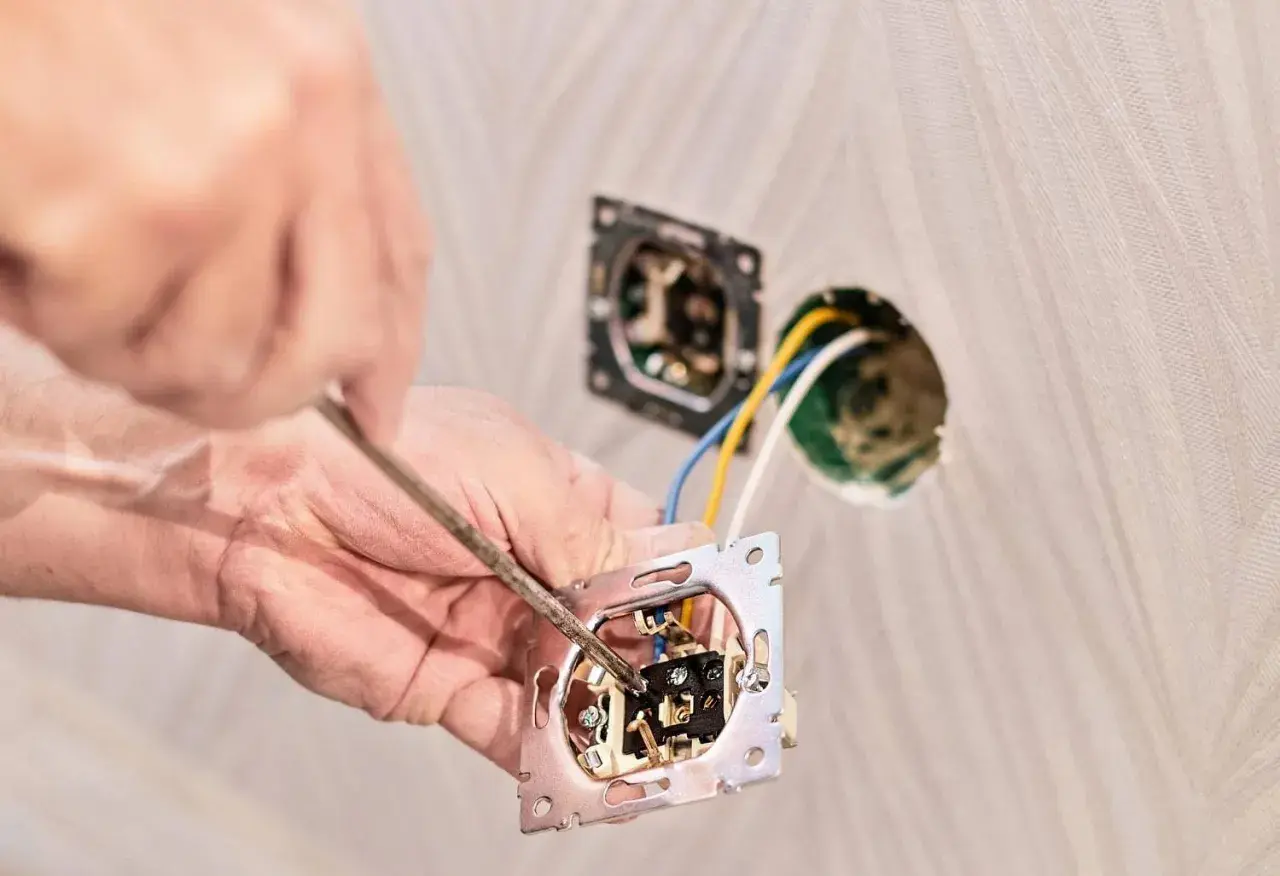

Montaż właściwy: Jak solidnie zamocować przewody w zaciskach włącznika?

Solidne i bezpieczne zamocowanie przewodów w zaciskach włącznika jest niezwykle ważne. Luźne połączenia mogą prowadzić do iskrzenia, przegrzewania się, a w konsekwencji do pożaru lub awarii. Upewnij się, że przewody są dobrze dokręcone w zaciskach. Nie mogą wystawać żadne luźne druciki, które mogłyby dotknąć innych przewodów lub metalowych części włącznika, powodując zwarcie. Izolacja przewodu powinna dochodzić do samego zacisku, ale w żadnym wypadku nie powinna wchodzić pod niego. To zapewni, że tylko miedziana żyła przewodzi prąd, a izolacja pełni swoją funkcję ochronną.

Porządek w puszce i finalizacja: Bezpieczne ułożenie kabli i przykręcenie mechanizmu

Po podłączeniu przewodów do włącznika, czas na ostatnie kroki montażu:

1. Ostrożne ułożenie przewodów: Delikatnie ułóż przewody w puszce, tak aby nie były zgniecione ani nadmiernie napięte. Powinny swobodnie mieścić się w puszce, nie utrudniając montażu mechanizmu włącznika.
2. Przykręcenie mechanizmu włącznika: Wsuń mechanizm włącznika do puszki montażowej i przykręć go śrubami do specjalnych uchwytów w puszce. Upewnij się, że włącznik jest stabilny i równo osadzony.
3. Założenie ramki i klawiszy: Na mechanizm załóż ozdobną ramkę, a następnie wciśnij klawisze włącznika.
4. Włączenie zasilania: Udaj się do skrzynki bezpieczników i włącz zasilanie (główny wyłącznik lub bezpiecznik obwodu).
5. Przetestowanie działania: Sprawdź działanie obu przycisków włącznika. Każdy z nich powinien niezależnie włączać i wyłączać przypisany mu obwód oświetleniowy. Jeśli wszystko działa poprawnie, gratulacje – wykonałeś zadanie!

Najczęstsze błędy przy montażu i jak sobie z nimi poradzić?

Nawet przy największej staranności, czasem zdarzają się problemy. Ważne jest, aby wiedzieć, jak je zdiagnozować i, jeśli to możliwe, bezpiecznie rozwiązać. Pamiętaj, że w przypadku jakichkolwiek wątpliwości, zawsze lepiej wezwać profesjonalistę.

Dlaczego działa tylko jeden przycisk? Diagnoza problemu z "pożyczaniem fazy"

Jeśli po podłączeniu włącznika działa tylko jeden z dwóch przycisków, najprawdopodobniej problem tkwi w podłączeniu przewodu fazowego lub jednego z przewodów odpływowych. Najczęstsze przyczyny to:

• Błędne podłączenie fazy: Przewód fazowy (L) nie został prawidłowo podłączony do wspólnego zacisku "L" na włączniku. Sprawdź, czy faza na pewno jest wpięta w odpowiednie miejsce i czy zacisk jest dobrze dokręcony.
• Brak podłączenia przewodu odpływowego: Jeden z przewodów odpływowych (do zacisku "1" lub "2") mógł zostać pominięty lub jest luźno wpięty.
• Złe rozpoznanie przewodów: Mogło dojść do pomyłki podczas identyfikacji przewodów fazowego i odpływowych. Wróć do sekcji identyfikacji i upewnij się, że przewód fazowy jest prawidłowo oznaczony.

Wyłącz zasilanie, sprawdź wszystkie połączenia i upewnij się, że każdy przewód jest wpięty w odpowiedni zacisk i solidnie dokręcony.

Włącznik wybija bezpieczniki – gdzie szukać przyczyny zwarcia?

Wybijanie bezpieczników to sygnał alarmowy, wskazujący na zwarcie w instalacji. W takiej sytuacji natychmiast wyłącz zasilanie. Najczęstsze przyczyny zwarcia po podłączeniu włącznika to:

• Luźne druciki: Drobne, pojedyncze druciki wystające z izolacji przewodu mogą dotykać innych przewodów lub metalowych części włącznika, powodując zwarcie. Sprawdź dokładnie końcówki wszystkich przewodów.
• Nieprawidłowe podłączenie przewodów: Faza została podłączona do przewodu neutralnego (N) lub ochronnego (PE), co jest bardzo niebezpieczne i natychmiastowo wywoła zwarcie.
• Uszkodzony włącznik: Choć rzadziej, zdarza się, że sam włącznik jest wadliwy i powoduje zwarcie.

Wyłącz zasilanie, ostrożnie wyjmij włącznik z puszki i dokładnie sprawdź wszystkie połączenia pod kątem wystających drucików i prawidłowego wpięcia. Jeśli nie jesteś pewien, nie ryzykuj i wezwij elektryka.

Światło migocze lub brzęczy: Czy to wina złego podłączenia?

Migotanie lub brzęczenie światła (szczególnie w przypadku żarówek LED) może być frustrujące. Czasem jest to wina złego podłączenia, ale nie zawsze. Możliwe przyczyny to:

• Słaby kontakt w zaciskach: Przewody mogą być niedokręcone w zaciskach włącznika, co powoduje niestabilny przepływ prądu.
• Uszkodzenie przewodu: Rzadziej, ale możliwe jest uszkodzenie samego przewodu w puszce.
• Problem z żarówką lub oprawą: Wiele nowoczesnych żarówek LED jest wrażliwych na jakość zasilania. Migotanie może być spowodowane ich niską jakością, brakiem kompatybilności ze ściemniaczem (jeśli włącznik ma taką funkcję) lub problemem z samą oprawą.

Zacznij od wyłączenia zasilania i sprawdzenia solidności połączeń w włączniku. Jeśli to nie pomoże, spróbuj wymienić żarówkę na inną, najlepiej tradycyjną, aby wykluczyć jej wadę. Jeśli problem nadal występuje, skonsultuj się z elektrykiem.

Przeczytaj również: Zintegrowany LED - Lampa na lata czy jednorazowy gadżet?

Kiedy odpuścić i wezwać elektryka? Sygnały, że zadanie przerosło Twoje możliwości

Moja filozofia jest prosta: bezpieczeństwo jest najważniejsze. Jeśli w którymkolwiek momencie poczujesz się niepewnie, masz wątpliwości co do identyfikacji przewodów, lub po prostu zadanie wydaje Ci się zbyt skomplikowane – wezwij wykwalifikowanego elektryka. Nie ma nic złego w przyznaniu, że coś Cię przerosło. Sygnały, że powinieneś odpuścić i zadzwonić po fachowca, to:

• Nie jesteś pewien, który przewód jest fazowy.
• Włącznik nadal nie działa prawidłowo, mimo Twoich prób naprawy.
• Występują iskry, dym, nietypowe zapachy lub słyszysz dziwne dźwięki z puszki.
• Nie masz odpowiednich narzędzi, np. atestowanego próbnika napięcia.
• Czujesz się zestresowany lub niepewny swoich działań.

Pamiętaj, że praca z prądem wymaga odpowiedzialności i profesjonalizmu. Według danych e-domus.com.pl, w przypadku wątpliwości zawsze należy skonsultować się z fachowcem. Lepiej zapłacić za usługę, niż ryzykować zdrowiem lub bezpieczeństwem.
