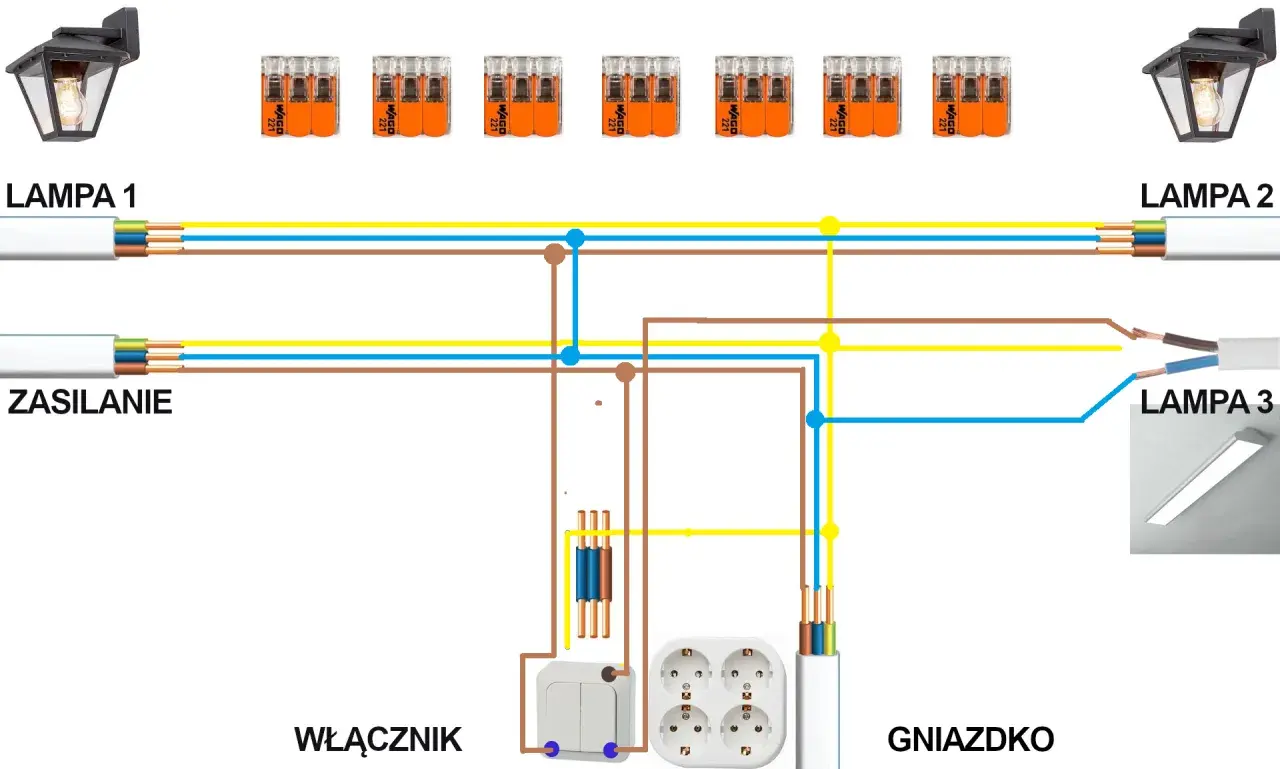

Schemat instalacji elektrycznej oświetlenia: zasilanie, lampy 1, 2, 3, włącznik i gniazdko połączone przewodami i złączkami WAGO.

Spis treści

Zrozumienie schematu instalacji elektrycznej oświetlenia to absolutna podstawa dla każdego, kto myśli o planowaniu, modyfikowaniu czy nawet diagnozowaniu problemów w domowym systemie oświetleniowym. Ten artykuł to kompleksowy przewodnik, który ma na celu dostarczyć praktycznej wiedzy, niezbędnej do bezpiecznego i zgodnego z normami wykonania instalacji oświetleniowej. Podkreślam, że solidna wiedza techniczna jest tu kluczowa, ponieważ przekłada się bezpośrednio na bezpieczeństwo użytkowników i trwałość całej instalacji.

Schemat instalacji oświetleniowej to klucz do bezpieczeństwa i funkcjonalności

  • Poprawny schemat oświetlenia jest fundamentem bezpiecznej i zgodnej z normami instalacji elektrycznej.
  • Zrozumienie symboli elektrycznych (PN-EN 60617) i kolorów przewodów (L, N, PE) jest niezbędne do prawidłowego odczytywania planów.
  • Najpopularniejsze układy to łączniki pojedyncze, podwójne, schodowe i krzyżowe, umożliwiające sterowanie oświetleniem z różnych miejsc.
  • Samodzielne prace elektryczne wymagają wyłączenia zasilania i podstawowej wiedzy, ale weryfikacja przez elektryka SEP jest obowiązkowa.
  • Nowe lub modernizowane instalacje muszą być odbierane przez elektryka z uprawnieniami, który sporządzi protokół pomiarów.

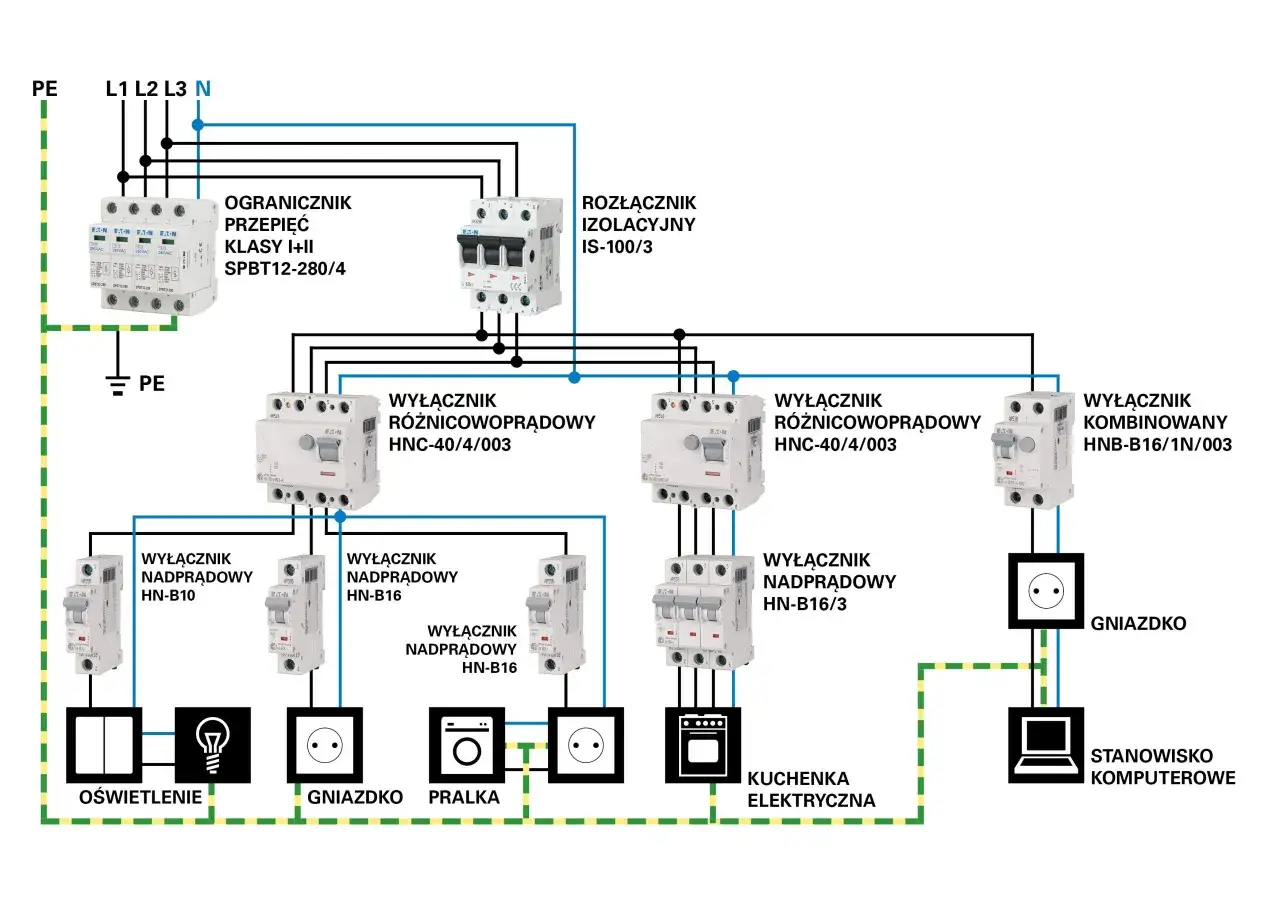

Schemat instalacji elektrycznej oświetlenia, gniazdek, pralki, kuchenki i komputera z zabezpieczeniami.

Dlaczego poprawny schemat oświetlenia to absolutna podstawa bezpiecznego domu

Dla wielu osób schemat elektryczny to jedynie skomplikowany rysunek pełen niezrozumiałych symboli. Nic bardziej mylnego! W rzeczywistości jest to najważniejszy dokument techniczny, który stanowi o bezpieczeństwie i prawidłowym funkcjonowaniu całej instalacji elektrycznej w naszym domu. Traktowanie go z należytą uwagą to nie tylko kwestia estetyki, ale przede wszystkim odpowiedzialności.

Schemat jako mapa: Co zyskujesz dzięki dobremu planowi instalacji

Wyobraź sobie, że wyruszasz w podróż bez mapy – podobnie jest z instalacją elektryczną bez schematu. Dobrze przygotowany i zrozumiały schemat to nic innego jak precyzyjna mapa Twojej instalacji. Dzięki niemu zyskujesz pewność, że każdy element – od puszki rozdzielczej, przez łączniki, aż po punkty świetlne – zostanie umieszczony w optymalnym miejscu i podłączony we właściwy sposób. Ułatwia to nie tylko początkowe planowanie i montaż, ale także przyszłą diagnostykę usterek. Kiedy coś przestaje działać, zamiast szukać igły w stogu siana, masz jasny punkt odniesienia. Co więcej, w przypadku przyszłych modyfikacji czy rozbudowy instalacji, schemat jest nieoceniony. Pozwala uniknąć kosztownych błędów i zapewnia bezpieczeństwo użytkowników, co jest dla mnie priorytetem. Zawsze powtarzam, że opieranie się na obowiązujących w Polsce normach, przede wszystkim serii PN-HD 60364, jest absolutnie kluczowe dla zapewnienia najwyższego standardu bezpieczeństwa.

Kwestie prawne i bezpieczeństwo: Rola schematu przy odbiorze technicznym i ubezpieczeniu

Rola schematu wykracza daleko poza samą funkcjonalność. Ma on również ogromne znaczenie w kontekście prawnym. Jest to dokument, który często jest niezbędny przy odbiorze technicznym budynku – bez niego inspektorzy mogą odmówić przyjęcia instalacji. Co więcej, w przypadku awarii, zwarcia, a co gorsza, pożaru spowodowanego wadliwą instalacją, ubezpieczyciel może zażądać przedstawienia aktualnego schematu. Brak schematu lub jego niezgodność z rzeczywistym stanem instalacji może prowadzić do poważnych konsekwencji finansowych, a nawet prawnych, w tym odmowy wypłaty odszkodowania. Dlatego tak ważne jest, aby schemat był zawsze aktualny i odzwierciedlał rzeczywisty stan rzeczy.

Jak czytać schematy elektryczne jak profesjonalista? Kluczowe symbole, które musisz znać

Zrozumienie symboli to pierwszy i najważniejszy krok do samodzielnego odczytywania, a nawet tworzenia prostych schematów elektrycznych. Bez tej wiedzy, schemat pozostaje dla nas jedynie zbiorem niezrozumiałych kresek. Przyjrzyjmy się zatem podstawowym symbolom, które każdy powinien znać.

Legenda elektryka: Omówienie najważniejszych symboli wg normy PN-EN 60617

Norma PN-EN 60617 standaryzuje symbole graficzne używane w schematach elektrycznych, zapewniając ich uniwersalność i zrozumiałość. Jak podaje platforma zpe.gov.pl, prawidłowe stosowanie tych symboli jest fundamentem komunikacji w branży elektrycznej. Poniżej przedstawiam tabelę z najważniejszymi symbolami, które spotkasz na schematach oświetleniowych:

Symbol Nazwa elementu Funkcja/Opis
Źródło zasilania Zasilanie Miejsce doprowadzenia energii elektrycznej do instalacji.
Wyłącznik nadprądowy Zabezpieczenie Automatyczny wyłącznik chroniący obwód przed przeciążeniem i zwarciem.
Łącznik jednobiegunowy Włącznik/Wyłącznik Urządzenie do ręcznego załączania i wyłączania obwodu oświetleniowego.
Punkt świetlny (lampa) Oprawa oświetleniowa Miejsce, w którym montowane jest źródło światła (np. żarówka, LED).
Puszka instalacyjna Puszka połączeniowa Obudowa do bezpiecznego łączenia przewodów elektrycznych.

Tęcza w ścianie: Co oznaczają kolory przewodów (L, N, PE) i dlaczego nie można ich mylić?

Kolory przewodów w instalacji elektrycznej to nie kwestia estetyki, ale ścisłe oznaczenia funkcjonalne, które są kluczowe dla bezpieczeństwa. Ich prawidłowe rozpoznanie i podłączenie to absolutna podstawa. Oto, co oznaczają poszczególne barwy:

  • Przewód fazowy (L): Najczęściej brązowy, czarny lub szary. To ten przewód, w którym płynie prąd pod napięciem. Jego dotknięcie grozi porażeniem.
  • Przewód neutralny (N): Zawsze niebieski. Służy do zamykania obwodu i odprowadzania prądu z powrotem do źródła zasilania. W normalnych warunkach nie ma na nim napięcia, ale jego pomylenie z fazą jest bardzo niebezpieczne.
  • Przewód ochronny (PE): Zawsze żółto-zielony. To przewód bezpieczeństwa, który ma za zadanie odprowadzić prąd do ziemi w przypadku awarii (np. przebicia izolacji na obudowie urządzenia). Jego ciągłość i prawidłowe podłączenie ratuje życie!

Dlaczego nie można ich mylić? Pomylenie przewodów fazowego i neutralnego może spowodować, że urządzenie będzie pod napięciem nawet po wyłączeniu łącznika, co stwarza ryzyko porażenia. Z kolei brak lub nieprawidłowe podłączenie przewodu ochronnego (PE) sprawia, że w przypadku awarii na metalowej obudowie urządzenia może pojawić się pełne napięcie sieci, co jest śmiertelnie niebezpieczne. Zawsze pamiętaj: przewody N i PE idą bezpośrednio do oprawy oświetleniowej, natomiast przewód fazowy (L) jest przerywany przez łącznik, co pozwala na bezpieczne załączanie i wyłączanie światła.

Najpopularniejsze schematy oświetlenia w praktyce: Od A do Z

Teraz, gdy rozumiemy podstawowe symbole i kolory przewodów, możemy przejść do konkretnych rozwiązań. Poniżej przedstawię najczęściej spotykane układy oświetleniowe, które pozwolą Ci na efektywne i bezpieczne sterowanie światłem w różnych pomieszczeniach.

Klasyka w jednym pokoju: Schemat z pojedynczym włącznikiem do jednego punktu świetlnego

To najprostszy i najbardziej podstawowy układ, idealny do małych pomieszczeń lub tam, gdzie potrzebujemy sterować jednym źródłem światła z jednego miejsca. Przewód fazowy (L) doprowadzony jest do łącznika, a z niego wychodzi przewód fazowy przełączony (tzw. "faza załączona"), który trafia do punktu świetlnego. Przewody neutralny (N) i ochronny (PE) biegną bezpośrednio od puszki instalacyjnej do oprawy oświetleniowej. Kiedy łącznik jest załączony, obwód się zamyka i lampa świeci.

Jeden włącznik, wiele lamp: Jak poprawnie połączyć kilka punktów świetlnych w jednym obwodzie

Jeśli w pomieszczeniu masz kilka lamp, które chcesz włączać i wyłączać jednocześnie, ten schemat jest dla Ciebie. Rozszerza on poprzedni układ: z jednego łącznika wychodzi jeden przewód fazowy przełączony, który następnie rozdziela się na wszystkie punkty świetlne. Przewody N i PE również rozgałęziają się do każdej oprawy. Wszystkie lampy będą działać synchronicznie. Ważne jest, aby pamiętać o odpowiednim przekroju przewodów i zabezpieczeniu obwodu, aby wytrzymały sumaryczne obciążenie wszystkich podłączonych źródeł światła.

Funkcjonalność w salonie: Schemat dla łącznika podwójnego (świecznikowego)

Łącznik podwójny, często nazywany świecznikowym, to doskonałe rozwiązanie do salonów, jadalni czy kuchni, gdzie chcemy sterować dwoma niezależnymi sekcjami oświetlenia z jednego miejsca – na przykład dwiema grupami żarówek w żyrandolu lub oświetleniem głównym i dekoracyjnym. Do łącznika doprowadzamy przewód fazowy (L), a z niego wychodzą dwa niezależne przewody fazowe przełączone, każdy do swojej sekcji oświetleniowej. Przewody N i PE, jak zawsze, biegną bezpośrednio do opraw.

Niezbędnik na korytarzu i schodach: Szczegółowy schemat połączeń dla włączników schodowych

Włączniki schodowe to absolutny standard w miejscach, gdzie chcemy sterować oświetleniem z dwóch różnych miejsc, np. na początku i na końcu korytarza, klatki schodowej czy w sypialni (przy drzwiach i przy łóżku). Do każdego z dwóch łączników schodowych doprowadzamy przewód fazowy (L) i dwa przewody korespondencyjne, które łączą oba łączniki. Z drugiego łącznika wychodzi przewód fazowy przełączony do lampy. Przewody N i PE idą bezpośrednio do punktu świetlnego. To bardzo wygodne rozwiązanie, które znacząco poprawia komfort użytkowania.

Rozwiązanie dla wymagających: Jak rozbudować układ o włącznik krzyżowy do sterowania z 3 i więcej miejsc

Jeśli potrzebujesz sterować oświetleniem z trzech, czterech lub nawet więcej miejsc, układ schodowy można rozbudować o łączniki krzyżowe. Dwa łączniki schodowe umieszczamy na końcach instalacji (np. na parterze i piętrze klatki schodowej), a pomiędzy nimi wpinamy jeden lub więcej łączników krzyżowych. Łącznik krzyżowy ma cztery zaciski i służy do przełączania par przewodów korespondencyjnych. Dzięki temu, każdy z łączników (schodowych i krzyżowych) może zmieniać stan oświetlenia, niezależnie od pozycji pozostałych. To rozwiązanie jest niezwykle praktyczne w długich korytarzach, dużych pomieszczeniach otwartych czy wielopoziomowych domach.

Od teorii do praktyki: Na co zwrócić uwagę podczas montażu instalacji oświetleniowej

Posiadanie schematu to jedno, ale jego prawidłowa realizacja w praktyce to drugie. Niezależnie od tego, czy wykonujesz prace samodzielnie, czy nadzorujesz elektryka, warto znać kluczowe aspekty montażu, które mają bezpośredni wpływ na bezpieczeństwo i trwałość instalacji.

Dobór materiałów: Jakie przewody i puszki instalacyjne wybrać

Wybór odpowiednich materiałów to podstawa. Jeśli chodzi o przewody, kluczowy jest ich przekrój, który musi być dopasowany do przewidywanego obciążenia obwodu. Dla obwodów oświetleniowych w domach zazwyczaj stosuje się przewody miedziane o przekroju 1,5 mm². Równie ważna jest izolacja – musi być odpowiednia do warunków montażu (np. podtynkowe, natynkowe, w rurkach). Zawsze wybieraj przewody z certyfikatami, zgodne z polskimi normami. Puszki instalacyjne również mają znaczenie: muszą być odpowiedniej wielkości, aby swobodnie pomieścić wszystkie połączenia, a ich materiał (np. samogasnący plastik) powinien zapewniać bezpieczeństwo. Pamiętaj, że oszczędzanie na materiałach to zawsze zła inwestycja w przyszłość.

Połączenia, które mają znaczenie: Prawidłowe techniki łączenia przewodów w puszkach

W puszkach instalacyjnych odbywa się serce każdej instalacji – łączenie przewodów. To miejsce, które jest szczególnie narażone na awarie, jeśli połączenia nie są wykonane prawidłowo. Nigdy nie lekceważ tej kwestii! Najpopularniejsze i najbezpieczniejsze techniki to użycie złączek sprężynowych (np. WAGO) lub odpowiednich kostek śrubowych. Lutowanie jest również dopuszczalne, ale wymaga dużej precyzji i doświadczenia. Kluczowe jest, aby każde połączenie było trwałe, miało dobry styk elektryczny i było odpowiednio zaizolowane. Luźne połączenia to prosta droga do przegrzewania się, iskrzenia, a w konsekwencji – pożaru.

Rola zabezpieczeń: Jak dobrać wyłącznik nadprądowy do obwodu oświetleniowego

Wyłącznik nadprądowy, potocznie nazywany bezpiecznikiem, to strażnik Twojej instalacji. Jego zadaniem jest automatyczne odcięcie zasilania w przypadku przeciążenia obwodu lub zwarcia, chroniąc przewody przed przegrzaniem, a urządzenia przed uszkodzeniem. Dla obwodów oświetleniowych w domach jednorodzinnych najczęściej stosuje się wyłączniki o prądzie znamionowym 10 A (B10). Należy jednak zawsze sprawdzić sumaryczną moc podłączonych lamp i upewnić się, że prąd znamionowy wyłącznika jest odpowiednio dobrany. Zbyt duży wyłącznik nie zadziała w porę, a zbyt mały będzie często "wybijał". Pamiętaj, że wyłączniki nadprądowe montuje się w rozdzielnicy głównej i ich dobór powinien być przemyślany.

Najczęstsze błędy przy tworzeniu i realizacji schematów oświetlenia – sprawdź, czy ich nie popełniasz

Nawet doświadczonym zdarzają się pomyłki, dlatego tak ważne jest, aby znać najczęstsze błędy i świadomie ich unikać. Pamiętaj, że w elektryce każdy błąd może mieć poważne konsekwencje.

Pomyłki w podłączeniu łączników: Co się stanie, gdy zamienisz przewody

Jednym z klasycznych błędów jest nieprawidłowe podłączenie przewodów do łącznika. Najczęściej zdarza się zamiana przewodu fazowego (L) z neutralnym (N). Konsekwencje? Lampa może świecić nawet po wyłączeniu łącznika (jeśli łącznik przerywa N zamiast L), lub co gorsza, na gwincie żarówki będzie cały czas napięcie, co stwarza ogromne ryzyko porażenia podczas wymiany żarówki. Inna pomyłka to złe podłączenie przewodów korespondencyjnych w układzie schodowym, co skutkuje brakiem działania lub nieprzewidywalnym zachowaniem oświetlenia. Zawsze sprawdzaj poprawność podłączeń miernikiem napięcia!

Brak ciągłości przewodu ochronnego (PE): Ukryte zagrożenie, którego musisz uniknąć

Przewód ochronny (PE) oznaczony kolorem żółto-zielonym to Twój najważniejszy sojusznik w walce o bezpieczeństwo. Jego brak lub przerwanie ciągłości to jedno z najgroźniejszych zaniedbań. Jeśli metalowa obudowa urządzenia (np. lampy z metalową podstawą) zostanie pod napięciem w wyniku awarii izolacji, a przewód PE nie będzie działał, na obudowie pojawi się pełne napięcie sieci. Dotknięcie takiej lampy może skończyć się śmiertelnym porażeniem. Pamiętaj, że przewód PE nie jest "zbędnym" kablem – jest absolutnie kluczowy dla prawidłowego działania zabezpieczeń różnicowoprądowych i ochrony przed porażeniem.

Zbyt duże obciążenie obwodu: Dlaczego nie można podłączyć wszystkiego do jednego bezpiecznika

Kuszące może być podłączenie wielu punktów świetlnych, a nawet innych urządzeń, do jednego obwodu i jednego bezpiecznika. To jednak prosta droga do przeciążenia obwodu. Gdy obciążenie przekroczy dopuszczalną wartość dla przewodów i bezpiecznika, ten ostatni będzie często "wybijał". Co gorsza, jeśli bezpiecznik jest źle dobrany (zbyt duży), przewody mogą się przegrzewać, co prowadzi do uszkodzenia izolacji, zwarcia i w skrajnych przypadkach – pożaru. Zawsze należy odpowiednio rozdzielać obciążenia na kilka niezależnych obwodów, każdy z własnym zabezpieczeniem, aby zapewnić stabilność i bezpieczeństwo całej instalacji.

Kiedy "Zrób to sam" to za mało? Rola elektryka z uprawnieniami SEP

Chociaż zachęcam do zgłębiania wiedzy i samodzielnego wykonywania prostych prac, muszę jasno zaznaczyć: elektryka to dziedzina, w której nie ma miejsca na błędy i improwizację. Istnieją granice, po przekroczeniu których interwencja wykwalifikowanego elektryka jest nie tylko zalecana, ale wręcz obowiązkowa.

Granice samodzielnej pracy: Co możesz zrobić sam, a co musi wykonać fachowiec

Samodzielnie możesz wykonać wiele prac, o ile masz podstawową wiedzę i zachowasz wszelkie środki ostrożności, przede wszystkim bezwzględnie wyłączając zasilanie. Do takich prac zaliczam wymianę opraw oświetleniowych, montaż gniazdek w istniejących puszkach (o ile nie zmieniasz ich lokalizacji ani nie modyfikujesz obwodu) czy proste modyfikacje istniejących punktów świetlnych. Jednakże, projektowanie nowej instalacji, rozbudowa istniejącej o nowe obwody, podłączanie tablicy rozdzielczej, wszelkie prace pod napięciem, a także montaż i podłączanie urządzeń o dużej mocy to zadania, które muszą być wykonane przez elektryka z uprawnieniami SEP. Nie ryzykuj swojego zdrowia i życia, ani bezpieczeństwa swojego domu.

Przeczytaj również: Włącznik podwójny 3 przewody - Jak podłączyć bezpiecznie i prosto?

Odbiór instalacji i pomiary: Dlaczego protokół od elektryka jest niezbędny

Nawet jeśli jesteś pewien swoich umiejętności, wszelkie nowe lub znacząco modernizowane instalacje elektryczne muszą zostać zweryfikowane przez elektryka z uprawnieniami SEP. To nie jest formalność, ale kluczowy element zapewnienia bezpieczeństwa. Elektryk przeprowadzi szereg specjalistycznych pomiarów, takich jak pomiary rezystancji izolacji (sprawdzające, czy izolacja przewodów jest w dobrym stanie), ciągłości przewodu ochronnego (PE) czy impedancji pętli zwarcia. Na podstawie tych pomiarów sporządzi protokół odbioru, który jest oficjalnym dokumentem potwierdzającym bezpieczeństwo i zgodność instalacji z obowiązującymi normami. Ten protokół jest często wymagany przez zakłady energetyczne, ubezpieczycieli, a także przy odbiorze budynków. To Twoja gwarancja, że instalacja jest bezpieczna i sprawna.
