W dziedzinie elektryki, gdzie bezpieczeństwo jest absolutnym priorytetem, znajomość podstawowych zasad i oznaczeń jest kluczowa. Jednym z najczęściej zadawanych pytań, zwłaszcza przez osoby niezajmujące się elektryką na co dzień, jest to dotyczące koloru kabla uziemienia. Odpowiedź na to pytanie jest prosta i jednoznaczna, a jej zrozumienie może dosłownie uratować życie. W tym artykule nie tylko natychmiast rozwieję wszelkie wątpliwości dotyczące koloru przewodu ochronnego, ale także szczegółowo omówię jego kluczową rolę w zapewnieniu bezpieczeństwa, obowiązujące normy, kolory pozostałych przewodów w instalacji oraz praktyczne aspekty związane z montażem i potencjalnymi zagrożeniami. Ta wiedza jest niezbędna dla każdego, kto chce świadomie i bezpiecznie korzystać z energii elektrycznej.
Kolor kabla uziemienia i jego znaczenie dla bezpieczeństwa
- Przewód uziemienia (ochronny PE) ma w Polsce i UE kolor żółto-zielony.
- Kolorystyka jest uregulowana normą PN-HD 308 S2: 2007, zapewniając bezpieczeństwo.
- Główną funkcją uziemienia jest ochrona przed porażeniem prądem w przypadku awarii urządzenia.
- W instalacji elektrycznej występują również przewód neutralny (niebieski) i fazowy (brązowy/czarny).
- Starsze instalacje mogą mieć inne oznaczenia, co wymaga szczególnej ostrożności i weryfikacji.

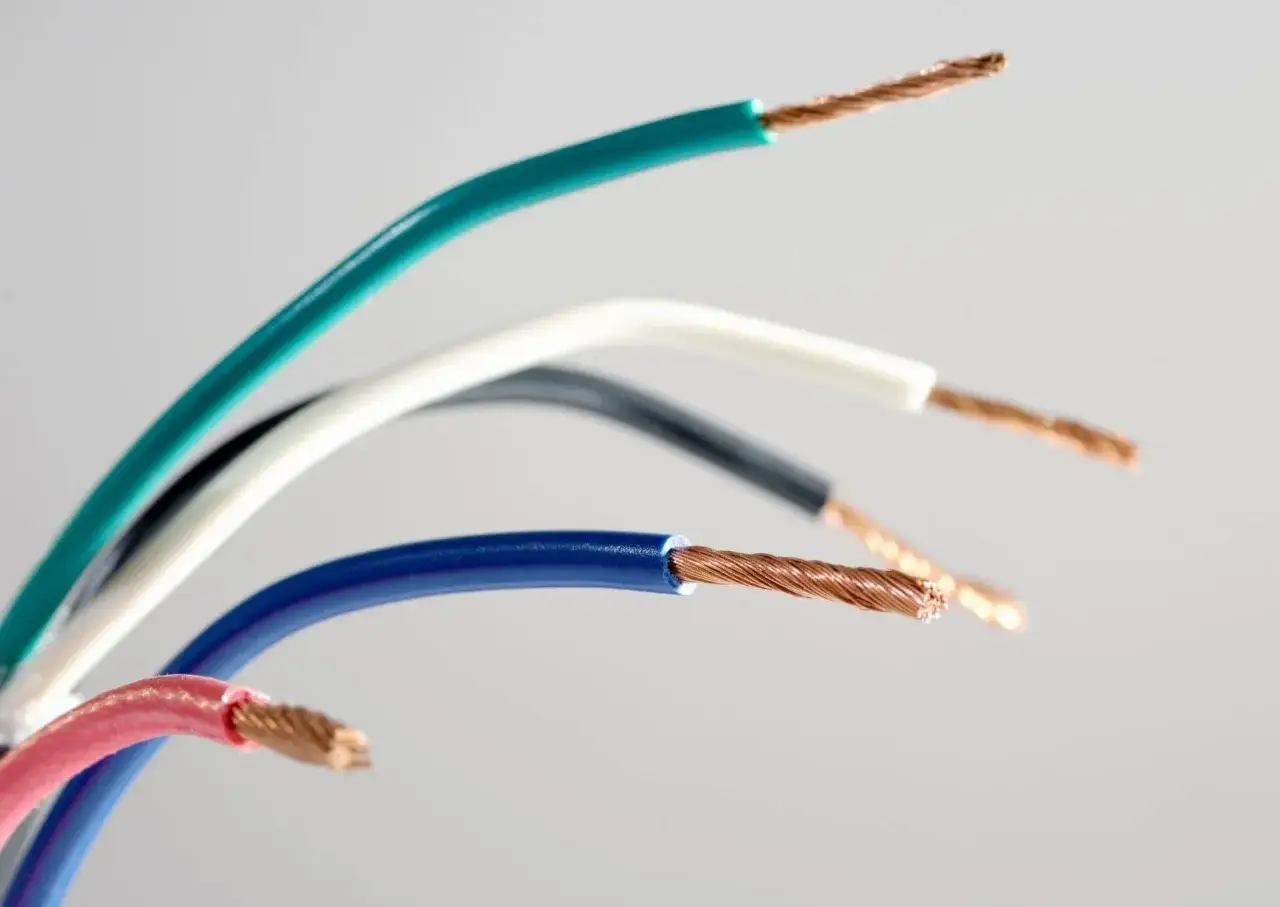

Jaki kolor ma kabel uziemienia? Odpowiedź jest tylko jedna
Kiedy mówimy o przewodzie uziemienia, fachowo nazywanym przewodem ochronnym (PE), odpowiedź na pytanie o jego kolor jest niezwykle prosta i, co najważniejsze, niezmienna. W Polsce, podobnie jak w całej Unii Europejskiej, przewód ten ma ustandaryzowany, dwukolorowy wygląd: jest zawsze żółto-zielony. Nie ma tu miejsca na żadne inne warianty czy interpretacje – to jedyny prawidłowy kolor dla tego typu przewodu, a jego rozpoznanie jest fundamentalne dla bezpieczeństwa.
Ta jednolita kolorystyka nie jest przypadkowa. Jest efektem międzynarodowych uzgodnień mających na celu maksymalne uproszczenie i ujednolicenie prac elektrycznych, co bezpośrednio przekłada się na redukcję ryzyka pomyłek i wypadków. Dlatego, widząc przewód w żółto-zielone paski, możemy być pewni, że mamy do czynienia z uziemieniem.
Żółto-zielony: Standardowy kolor przewodu ochronnego (PE) w Polsce
Żółto-zielony kolor to nie tylko polski, ale i międzynarodowy standard dla przewodu ochronnego (PE), czyli Protective Earth. Jego główna funkcja jest niezwykle istotna dla bezpieczeństwa każdego użytkownika instalacji elektrycznej. Przewód PE ma za zadanie chronić przed porażeniem prądem. W przypadku awarii urządzenia, na przykład przebicia izolacji i pojawienia się napięcia na metalowej obudowie, przewód ochronny bezpiecznie odprowadza to niebezpieczne napięcie do ziemi.Dzięki temu mechanizmowi, w momencie pojawienia się zagrożenia, prąd zwarciowy płynie przez przewód PE, co z kolei powoduje zadziałanie odpowiednich zabezpieczeń, takich jak wyłącznik nadprądowy lub różnicowoprądowy, które natychmiast odcinają zasilanie. To sprawia, że dotknięcie uszkodzonego urządzenia nie kończy się porażeniem, a jedynie przerwaniem dostawy prądu.
Dlaczego właśnie ten kolor? Rola normy PN-HD 308 S2: 2007
Ujednolicona kolorystyka przewodów elektrycznych, w tym żółto-zielony przewód ochronny, jest regulowana przez konkretne przepisy. W Polsce i Europie kluczową rolę odgrywa tu norma PN-HD 308 S2: 2007. To właśnie ona wprowadziła i usankcjonowała obecne oznaczenia kolorystyczne kabli, stając się podstawą dla wszystkich nowych instalacji.
Celem tej standaryzacji jest przede wszystkim zapewnienie maksymalnego bezpieczeństwa podczas wszelkich prac instalacyjnych, konserwacyjnych czy naprawczych. Jasne i jednoznaczne oznaczenia kolorystyczne minimalizują ryzyko pomyłek, które w elektryce mogą mieć katastrofalne skutki. Dzięki normie, elektryk w Warszawie i ten w Lizbonie, widząc żółto-zielony przewód, wie dokładnie, z czym ma do czynienia, co jest nieocenione w kontekście międzynarodowej współpracy i bezpieczeństwa.
Nie tylko uziemienie – poznaj pozostałych graczy w Twoim gniazdku
Instalacja elektryczna to nie tylko przewód uziemiający. W typowym gniazdku jednofazowym spotkamy jeszcze dwa inne, równie ważne przewody, które wspólnie tworzą kompletny obwód elektryczny. Zrozumienie ich funkcji i kolorystyki jest równie istotne dla bezpieczeństwa i prawidłowego działania urządzeń. Poniższa tabela podsumowuje kluczowe informacje o przewodach, które najczęściej spotykamy w naszych domach.

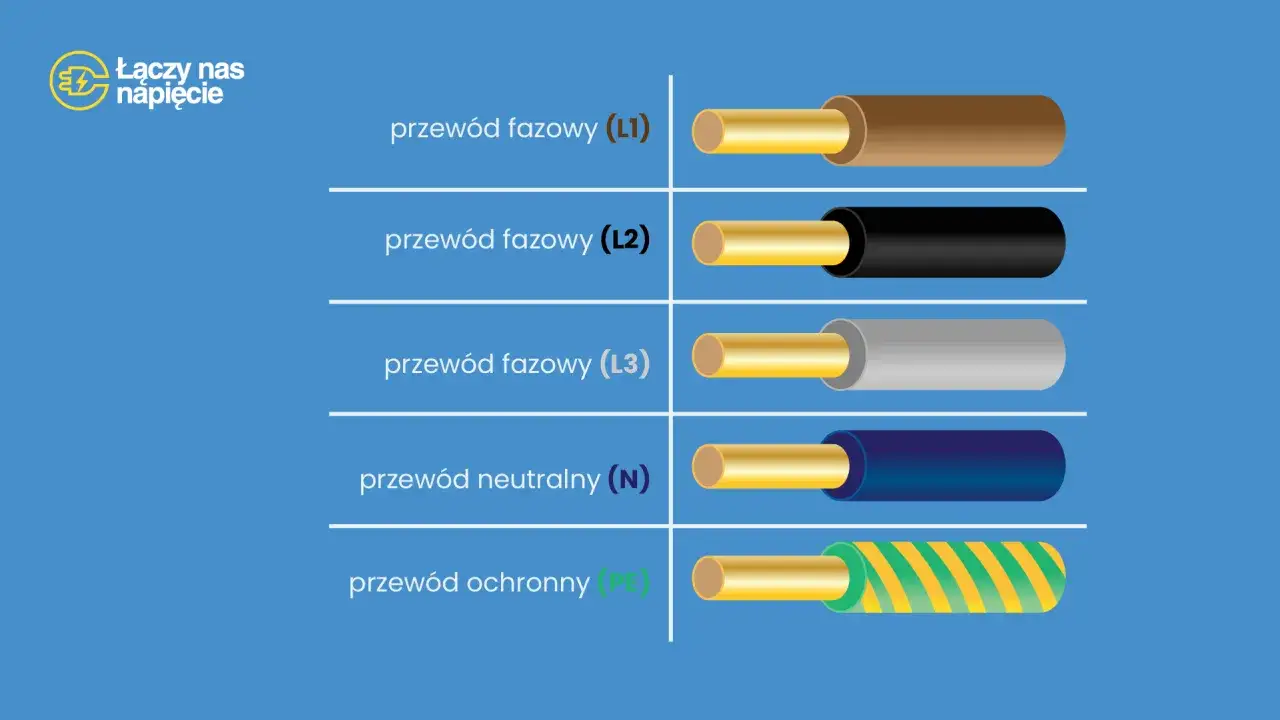

| Typ przewodu | Kolor | Oznaczenie | Funkcja |
|---|---|---|---|
| Ochronny | Żółto-zielony | PE | Ochrona przed porażeniem prądem, odprowadzanie prądu zwarciowego do ziemi |
| Neutralny | Niebieski | N | Przewód powrotny, zamyka obwód elektryczny |
| Fazowy | Brązowy/Czarny (lub szary, biały, czerwony w starszych instalacjach) | L | Doprowadza prąd (napięcie ~230V) |
Niebieski przewód neutralny (N): Czym jest i za co odpowiada?
Obok przewodu ochronnego, w instalacji elektrycznej znajdziemy przewód neutralny (N), który zawsze ma kolor niebieski. Jego rola polega na zamykaniu obwodu elektrycznego, czyli na przesyłaniu energii elektrycznej z powrotem do źródła zasilania po tym, jak prąd przepłynie przez urządzenie. Mówiąc prościej, przewód fazowy dostarcza prąd, a neutralny go odprowadza, tworząc zamkniętą pętlę.Choć w normalnych warunkach pracy przewód neutralny nie powinien znajdować się pod napięciem w stosunku do ziemi, zawsze należy zachować ostrożność podczas pracy z nim. W pewnych sytuacjach, np. w przypadku awarii lub niewłaściwego podłączenia, może pojawić się na nim niebezpieczne napięcie. Dlatego traktowanie go jako całkowicie bezpiecznego jest błędem, który może prowadzić do niebezpiecznych sytuacji.
Brązowy lub czarny przewód fazowy (L): Gdzie jest prąd i dlaczego trzeba uważać?
Najbardziej niebezpiecznym przewodem w instalacji jest przewód fazowy (L), czyli tak zwana "faza". To właśnie w nim płynie prąd o napięciu około 230V, który zasila nasze urządzenia. Jego dotknięcie jest niezwykle niebezpieczne i może prowadzić do poważnego porażenia prądem, a nawet śmierci. Z tego powodu, podczas jakichkolwiek prac elektrycznych, należy zachować najwyższą ostrożność i zawsze upewnić się, że zasilanie zostało odłączone.
Standardowo przewód fazowy oznaczony jest kolorem brązowym lub czarnym. Warto jednak pamiętać, że w starszych instalacjach można spotkać również inne kolory, takie jak szary, biały, a nawet czerwony. Niezależnie od koloru, zawsze należy traktować go z najwyższą uwagą i nigdy nie dotykać go gołą ręką, gdy instalacja jest pod napięciem.
Oznaczenia L, N, PE: Jak czytać symbole w instalacji elektrycznej?
Znajomość symboli L, N i PE jest fundamentalna dla każdego, kto ma do czynienia z elektrycznością, nawet na podstawowym poziomie. Te oznaczenia to międzynarodowy język elektryków, który pozwala na jednoznaczne identyfikowanie funkcji poszczególnych przewodów. L pochodzi od angielskiego "Line" lub "Live" i oznacza przewód fazowy, czyli ten, który "żyje" i doprowadza prąd. N to "Neutral", czyli przewód neutralny, służący do zamykania obwodu. Natomiast PE to "Protective Earth", czyli nasz żółto-zielony przewód ochronny, odpowiedzialny za bezpieczeństwo.
Te proste symbole są nieocenione przy podłączaniu urządzeń, montażu gniazdek czy analizowaniu schematów elektrycznych. Ich prawidłowe odczytanie i zrozumienie pozwala na uniknięcie błędów, które mogłyby mieć tragiczne konsekwencje. Zawsze warto zwrócić uwagę na te oznaczenia, zarówno na przewodach, jak i na zaciskach urządzeń czy elementów instalacji.
Dlaczego prawidłowe podłączenie uziemienia jest kluczowe dla Twojego bezpieczeństwa?
W kontekście instalacji elektrycznej, prawidłowe podłączenie uziemienia to nie jest opcja, lecz absolutna konieczność. Jest to jeden z najważniejszych elementów zapewniających bezpieczeństwo zarówno użytkownikom, jak i podłączonym sprzętom. Ignorowanie tej zasady lub nieprawidłowe wykonanie uziemienia może prowadzić do sytuacji zagrażających życiu i zdrowiu, a także do kosztownych uszkodzeń mienia. Moim zdaniem, nie ma tu miejsca na kompromisy – bezpieczeństwo elektryczne zaczyna się od prawidłowego uziemienia.
Jak działa uziemienie? Ochrona przed porażeniem w praktyce
Mechanizm działania przewodu ochronnego (PE) jest genialny w swojej prostocie i skuteczności. Wyobraźmy sobie sytuację, w której w urządzeniu elektrycznym, na przykład w pralce, dochodzi do uszkodzenia izolacji. Wówczas prąd, zamiast płynąć w przeznaczonych do tego przewodach, może przedostać się na metalową obudowę urządzenia. Bez uziemienia, dotknięcie takiej obudowy spowodowałoby przepływ prądu przez ciało człowieka, prowadząc do porażenia.
Właśnie w tym momencie do akcji wkracza przewód PE. Jeśli obudowa urządzenia jest prawidłowo połączona z żółto-zielonym przewodem, to w momencie przebicia izolacji, prąd zwarciowy popłynie przez ten przewód bezpośrednio do ziemi. Ten nagły, duży przepływ prądu jest natychmiast wykrywany przez zabezpieczenia w rozdzielnicy, takie jak wyłącznik różnicowoprądowy, który w ułamku sekundy odcina zasilanie. Dzięki temu, zanim człowiek zdąży dotknąć uszkodzonego urządzenia, prąd już nie płynie, a zagrożenie porażeniem zostaje wyeliminowane. Według danych Wikipedii, wyłączniki różnicowoprądowe są kluczowe w ochronie przed porażeniem, reagując na niewielkie prądy upływowe.
Brak uziemienia w gniazdku: Jakie są realne zagrożenia dla Ciebie i Twoich urządzeń?
Brak prawidłowo działającego uziemienia w gniazdku to tykająca bomba. Konsekwencje mogą być katastrofalne i dotykają zarówno ludzi, jak i sprzętów. Najpoważniejszym zagrożeniem jest oczywiście ryzyko poważnego porażenia prądem. W przypadku awarii urządzenia, metalowa obudowa może znaleźć się pod pełnym napięciem sieciowym, a dotknięcie jej może skutkować śmiertelnym porażeniem.
Poza bezpośrednim zagrożeniem dla życia, brak uziemienia zwiększa również ryzyko uszkodzenia sprzętu elektronicznego. Delikatne komponenty są wrażliwe na przepięcia i niekontrolowane przepływy prądu. W skrajnych przypadkach, gdy uszkodzone urządzenie nie jest uziemione, a zabezpieczenia nie zadziałają, może dojść do ryzyka pożaru, spowodowanego przegrzaniem przewodów lub iskrzeniem. To pokazuje, że uziemienie to nie tylko wymóg prawny, ale przede wszystkim fundamentalna bariera ochronna w naszym codziennym życiu.
Montaż i sprawdzanie uziemienia krok po kroku
Prawidłowe podłączenie i regularna weryfikacja uziemienia to kluczowe elementy dbałości o bezpieczeństwo instalacji elektrycznej. Choć wiele prostych czynności można wykonać samodzielnie, zawsze należy pamiętać o podstawowej zasadzie: wszelkie prace elektryczne wymagają ostrożności i świadomości ryzyka. Jeśli nie czujesz się pewnie, zawsze lepiej zaufać doświadczeniu wykwalifikowanego elektryka.
Jak prawidłowo podłączyć kabel uziemienia w gniazdku?
Podłączanie kabla uziemienia w gniazdku jest zazwyczaj intuicyjne, ale wymaga precyzji. Żółto-zielony przewód należy zawsze podłączyć do odpowiedniego zacisku w gniazdku, którym jest metalowy bolec wystający z gniazdka lub specjalny zacisk oznaczony symbolem uziemienia (trzy poziome linie, z których dolna jest najkrótsza). Zanim jednak przystąpisz do pracy, bezwzględnie odłącz zasilanie w całej instalacji lub przynajmniej w obwodzie, nad którym pracujesz. Użyj próbnika napięcia, aby upewnić się, że w przewodach nie ma prądu. Następnie ściągnij izolację z końca przewodu na odpowiednią długość, wsuń go w zacisk i solidnie dokręć śrubę. Luźne połączenia mogą prowadzić do przegrzewania się i awarii.Jak sprawdzić, czy uziemienie w gniazdku działa? Proste metody weryfikacji
Istnieją proste i bezpieczne metody, aby wstępnie sprawdzić, czy uziemienie w gniazdku działa poprawnie. Najpopularniejszym narzędziem jest tester gniazdek, często nazywany "probówką z diodami". Wystarczy włożyć go do gniazdka, a odpowiednie zaświecenie się diod wskaże, czy faza, neutralny i uziemienie są podłączone prawidłowo. To szybka i bezpieczna metoda do podstawowej weryfikacji. Pamiętaj jednak, że dokładne pomiary parametrów instalacji, takie jak rezystancja uziemienia, wymagają specjalistycznego sprzętu i wiedzy elektryka. Zdecydowanie odradzam testowanie uziemienia poprzez dotykanie bolca – to skrajnie niebezpieczne i może prowadzić do porażenia prądem.
Na co uważać? Najczęstsze błędy i problemy z uziemieniem
Nawet najlepsze intencje mogą prowadzić do niebezpiecznych sytuacji, jeśli brakuje odpowiedniej wiedzy i doświadczenia. W przypadku uziemienia istnieje kilka typowych błędów i problemów, które mogą zniweczyć jego ochronną funkcję, stwarzając poważne zagrożenie. Zrozumienie tych pułapek jest równie ważne, co znajomość prawidłowych procedur.
Stare instalacje elektryczne: Co zrobić, gdy brakuje żółto-zielonego kabla?
Jednym z największych wyzwań są stare instalacje elektryczne, wykonane przed rokiem 2007, czyli przed wprowadzeniem normy PN-HD 308 S2: 2007. W takich instalacjach bardzo często brakuje charakterystycznego żółto-zielonego przewodu ochronnego. Można w nich spotkać inne oznaczenia, a nawet sytuacje, gdzie funkcja przewodu ochronnego i neutralnego była połączona w jednym przewodzie, zwanym przewodem ochronno-neutralnym (PEN). Taki przewód PEN mógł mieć barwę niebieską, a w bardzo starych instalacjach nawet czarną.
W takich przypadkach niezbędne jest zachowanie szczególnej ostrożności. Nigdy nie zakładaj, że dany kolor przewodu pełni określoną funkcję bez wcześniejszej weryfikacji. Konieczne jest użycie miernika, aby sprawdzić, który przewód jest fazowy, który neutralny, a który pełni funkcję ochronną. Najbezpieczniejszym i najbardziej odpowiedzialnym podejściem w przypadku starych instalacji jest konsultacja z wykwalifikowanym elektrykiem, który oceni stan instalacji i doradzi najlepsze rozwiązanie, często sugerując modernizację.
Pomylenie przewodu PE z neutralnym (N) – jakie mogą być konsekwencje?
Pomylenie przewodu ochronnego (PE) z neutralnym (N) to jeden z najgroźniejszych błędów, jakie można popełnić podczas prac elektrycznych. Choć oba przewody w normalnych warunkach nie są pod napięciem w stosunku do ziemi, ich funkcje są diametralnie różne. Jeśli przewód PE zostanie podłączony jako neutralny, a przewód neutralny jako PE, to w przypadku awarii urządzenia (np. przebicia izolacji do obudowy), metalowe obudowy wszystkich urządzeń podłączonych do tak błędnie uziemionej instalacji znajdą się pod napięciem fazowym. To stwarza śmiertelne zagrożenie porażeniem dla każdego, kto dotknie takiego urządzenia.
W takiej sytuacji zabezpieczenia, takie jak wyłącznik różnicowoprądowy, mogą nie zadziałać prawidłowo, ponieważ prąd upływowy nie znajdzie drogi do ziemi przez właściwy przewód ochronny. Jest to błąd, którego należy bezwzględnie unikać, a jego konsekwencje mogą być tragiczne.
Przeczytaj również: Żyrandol na dwa włączniki - Jak podłączyć? Poradnik krok po kroku
Kiedy montaż lub naprawa uziemienia wymaga wezwania elektryka?
Chociaż proste czynności, takie jak wymiana gniazdka, mogą wydawać się łatwe, istnieją sytuacje, w których bezwzględnie należy wezwać wykwalifikowanego elektryka. Moje doświadczenie pokazuje, że próby samodzielnego rozwiązania bardziej złożonych problemów często prowadzą do większych kłopotów. Oto sytuacje, w których nie powinno się wahać przed wezwaniem fachowca:
- Prace w starych instalacjach elektrycznych: Jak już wspomniałem, brak żółto-zielonego przewodu lub nietypowe oznaczenia wymagają specjalistycznej wiedzy i sprzętu do weryfikacji.
- Brak pewności co do prawidłowego podłączenia: Jeśli masz jakiekolwiek wątpliwości, czy podłączyłeś coś poprawnie, lepiej nie ryzykować i poprosić o sprawdzenie elektryka.
- Wszelkie wątpliwości dotyczące bezpieczeństwa: Jeśli czujesz niepokój, zauważasz iskrzenie, czujesz zapach spalenizny lub masz inne obawy związane z instalacją.
- Potrzeba wykonania pomiarów instalacji: Do oceny stanu uziemienia, rezystancji izolacji czy działania wyłączników różnicowoprądowych potrzebny jest specjalistyczny sprzęt pomiarowy i uprawnienia.
- Wymiana całej instalacji lub jej znaczących fragmentów: To złożone zadanie, które wymaga projektowania, wykonania zgodnie z normami i odbioru przez uprawnionego elektryka.
