Podłączenie świetlówki - Schematy, montaż i modernizacja LED

Podłączenie świetlówki, zarówno tej tradycyjnej, jak i nowoczesnej LED, może wydawać się skomplikowane, ale z odpowiednią wiedzą i precyzyjnymi instrukcjami staje się zadaniem wykonalnym dla każdego majsterkowicza. Ten artykuł to praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez proces podłączania i modernizacji opraw oświetleniowych, dostarczając konkretnych schematów, wskazówek dotyczących bezpieczeństwa oraz rozwiązań najczęstszych problemów. Moim celem jest przekazanie Ci kompleksowej wiedzy, która pozwoli Ci samodzielnie i bezpiecznie zająć się instalacją świetlówek.

Zanim zaczniesz montaż – dlaczego zrozumienie schematu świetlówki to absolutna podstawa?

Krótka historia o bezpieczeństwie: praca z prądem bez wiedzy to proszenie się o kłopoty

Statecznik, starter, świetlówka: poznaj 3 kluczowe elementy klasycznego układu

Aby zrozumieć, jak działa tradycyjna świetlówka, musimy poznać jej trzy podstawowe komponenty. Pierwszym z nich jest sama świetlówka (jarzeniówka), która jest źródłem światła. To szklana rura wypełniona gazem szlachetnym i oparami rtęci, pokryta od wewnątrz luminoforem.

Kolejnym elementem jest statecznik magnetyczny, nazywany również dławikiem. Jego głównym zadaniem jest ograniczenie prądu płynącego przez lampę po jej zapłonie. Bez dławika świetlówka pobierałaby zbyt duży prąd, co doprowadziłoby do jej natychmiastowego zniszczenia.

Trzecim, równie ważnym komponentem, jest starter (zapłonnik). To niewielkie urządzenie, które odpowiada za inicjowanie wysokiego napięcia niezbędnego do zapłonu gazu w świetlówce. Po zapłonie starter przestaje działać, a prąd jest stabilizowany przez dławik.

Klasyka gatunku: Schemat podłączenia jednej świetlówki ze statecznikiem magnetycznym

Rola dławika i startera – jak to działa, że rurka zaczyna świecić?

Mechanizm działania tradycyjnej świetlówki jest fascynujący i opiera się na współpracy dławika i startera. Kiedy włączamy zasilanie, prąd zaczyna płynąć przez dławik, a następnie przez starter i żarniki świetlówki. Starter, który jest w rzeczywistości małym wyłącznikiem bimetalicznym, nagrzewa się i na chwilę zamyka obwód. To powoduje wstępne rozgrzanie elektrod świetlówki. Po chwili starter otwiera obwód, co generuje impuls wysokiego napięcia (tzw. przepięcie indukcyjne) dzięki dławikowi. Ten impuls jest wystarczający, aby zainicjować wyładowanie gazu w rurce świetlówki, powodując emisję światła ultrafioletowego, które z kolei pobudza luminofor do świecenia. Następnie dławik stabilizuje przepływ prądu, utrzymując świetlówkę w stanie świecenia.

Schemat graficzny połączeń: od zasilania, przez dławik i starter, aż do świetlówki

Typowy schemat podłączenia pojedynczej świetlówki ze statecznikiem magnetycznym i starterem jest dość prosty, ale wymaga precyzji. Przewód fazowy (L) z zasilania sieciowego podłącza się do jednego z zacisków dławika. Z drugiego zacisku dławika przewód prowadzi do jednego z pinów oprawki świetlówki. Drugi pin tej samej oprawki łączy się z jednym z zacisków startera. Z drugiego zacisku startera przewód wraca do drugiego pinu świetlówki (na drugim końcu rury). Przewód neutralny (N) z zasilania podłącza się bezpośrednio do ostatniego wolnego pinu świetlówki. W ten sposób prąd przepływa przez cały układ, pozwalając na prawidłowe działanie świetlówki.

Instrukcja podłączenia krok po kroku – jak bezpiecznie połączyć przewody?

Oto szczegółowa instrukcja, jak bezpiecznie podłączyć świetlówkę ze statecznikiem magnetycznym:

1. Odłącz zasilanie. To absolutnie kluczowy pierwszy krok. Wyłącz odpowiedni bezpiecznik w rozdzielnicy głównej, aby upewnić się, że w obwodzie nie ma napięcia. Sprawdź brak napięcia próbnikiem.
2. Przygotuj oprawę i komponenty. Upewnij się, że masz wszystkie niezbędne elementy: świetlówkę, statecznik magnetyczny, starter oraz oprawki świetlówkowe.
3. Podłącz przewody zasilające do statecznika. Przewód fazowy (L) podłącz do jednego z zacisków statecznika magnetycznego.
4. Podłącz statecznik do oprawki świetlówki. Z drugiego zacisku statecznika poprowadź przewód do jednego z pinów oprawki świetlówki.
5. Podłącz starter. Starter umieść w dedykowanym gnieździe. Z gniazda startera poprowadź przewody do odpowiednich pinów świetlówki, zgodnie ze schematem (zwykle jeden pin świetlówki na jednym końcu jest połączony ze starterem, a drugi pin startera z pinem świetlówki na drugim końcu).
6. Zamontuj świetlówkę. Ostrożnie włóż świetlówkę w oprawki, obracając ją o 90 stopni, aż zaskoczy.
7. Sprawdź poprawność połączeń. Dokładnie przejrzyj wszystkie połączenia, upewniając się, że są solidne i zgodne ze schematem.
8. Włącz zasilanie i przetestuj. Po upewnieniu się, że wszystko jest prawidłowo podłączone i bezpieczne, włącz zasilanie i sprawdź, czy świetlówka działa poprawnie.

Nowocześniejsza alternatywa: Podłączanie świetlówki ze statecznikiem elektronicznym

Czym statecznik elektroniczny różni się od magnetycznego i dlaczego nie potrzebuje startera?

Stateczniki elektroniczne, często nazywane balastami elektronicznymi, to znacznie nowocześniejsze rozwiązanie w porównaniu do swoich magnetycznych odpowiedników. Ich główna różnica polega na tym, że integrują w sobie funkcje zarówno dławika, jak i startera. Dzięki temu nie potrzebują oddzielnego zapłonnika. Balasty elektroniczne działają na wyższej częstotliwości (zwykle powyżej 20 kHz), co eliminuje irytujące migotanie światła, które jest charakterystyczne dla tradycyjnych świetlówek z dławikami magnetycznymi. Są również znacznie bardziej energooszczędne, co przekłada się na niższe rachunki za prąd. Zapewniają natychmiastowy start świetlówki, bez opóźnień i mrugania, a także są cichsze i lżejsze. Według danych onled.pl, efektywność energetyczna jest jednym z kluczowych czynników decydujących o wyborze stateczników elektronicznych w nowych instalacjach.

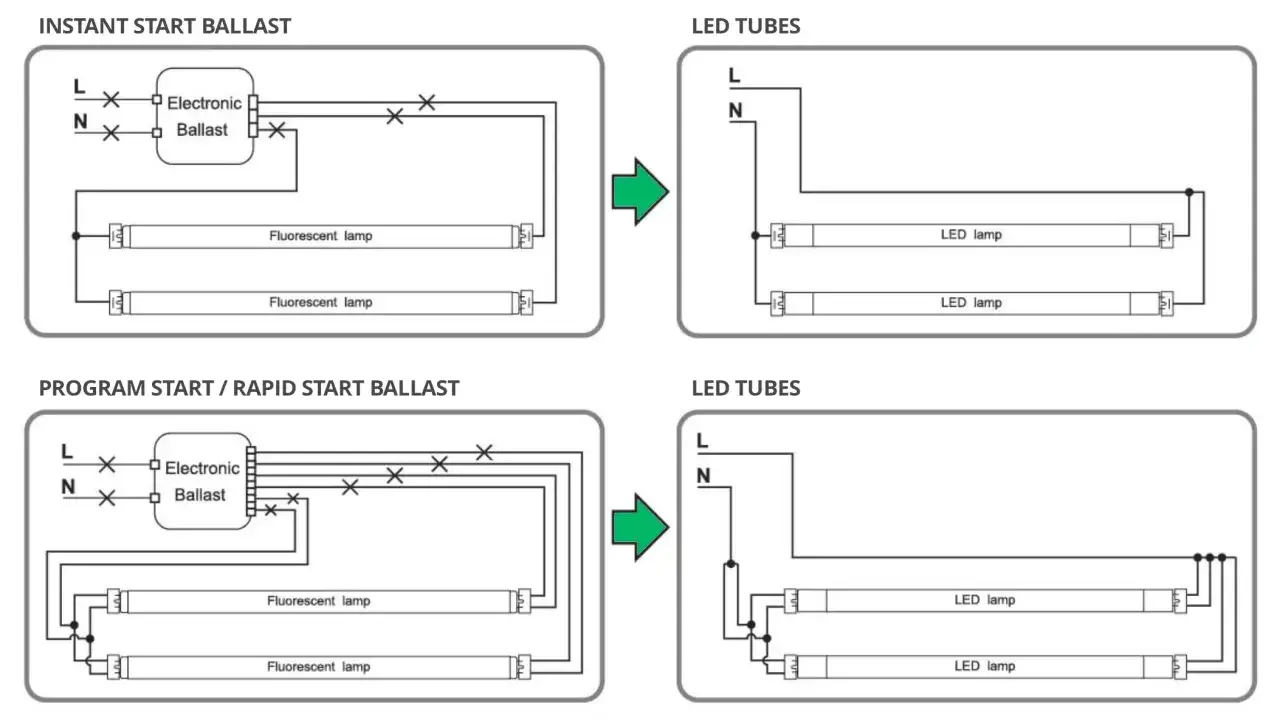

Schemat połączeń dla układu z balastem elektronicznym – na co zwrócić uwagę?

Schemat podłączenia świetlówki ze statecznikiem elektronicznym jest zazwyczaj znacznie prostszy niż w przypadku układu magnetycznego. Przewody zasilające, czyli faza (L) i neutralny (N), podłącza się bezpośrednio do odpowiednich zacisków statecznika elektronicznego. Z balastu wychodzą następnie przewody, które są podłączane bezpośrednio do pinów świetlówki. Nie ma potrzeby instalowania startera, ponieważ jego funkcje są zintegrowane w stateczniku. Zawsze należy jednak dokładnie sprawdzić schemat dostarczony przez producenta konkretnego statecznika, ponieważ mogą występować drobne różnice w zależności od modelu i liczby obsługiwanych świetlówek.

Dwie świetlówki, jedna oprawa: Jak prawidłowo podłączyć podwójny zestaw?

Układ szeregowy (tandem) – schemat podłączenia dwóch świetlówek do jednego dławika

Podłączenie dwóch świetlówek w układzie szeregowym, często nazywanym tandemem, do jednego statecznika magnetycznego jest możliwe, ale wymaga odpowiedniego doboru komponentów. W tym układzie dwie świetlówki są połączone ze sobą szeregowo, a następnie podłączone do jednego dławika o odpowiednio większej mocy (zazwyczaj dwukrotnie większej niż dla pojedynczej świetlówki) oraz do jednego startera. Prąd przepływa kolejno przez pierwszą świetlówkę, następnie przez drugą, a dławik stabilizuje go dla obu lamp. Jest to rozwiązanie ekonomiczne, ponieważ używa się tylko jednego statecznika i jednego startera, ale wymaga precyzyjnego dopasowania mocy dławika do sumarycznej mocy świetlówek.

Układ równoległy – kiedy potrzebujesz dwóch osobnych stateczników?

W układzie równoległym każda świetlówka jest podłączona niezależnie do zasilania, co oznacza, że każda świetlówka wymaga własnego statecznika i startera (lub własnego statecznika elektronicznego). Przewody zasilające (L i N) rozdzielają się, a każda gałąź zasila oddzielny komplet: statecznik, starter i świetlówkę. To rozwiązanie zapewnia niezależną pracę każdej lampy – awaria jednej nie wpływa na drugą. Należy pamiętać, że niewłaściwe połączenie, np. równoległe na jednym dławiku magnetycznym, może prowadzić do nierównej pracy, szybszego zużycia, a nawet uszkodzenia elementów, co potwierdzają moje doświadczenia w serwisowaniu opraw.

Najczęstsze błędy przy podłączaniu dwóch świetlówek i jak ich uniknąć

• Próba podłączenia dwóch świetlówek równolegle do jednego statecznika magnetycznego: To jeden z najczęstszych błędów. Statecznik magnetyczny jest zaprojektowany do pracy z określoną mocą i typem obciążenia. Podłączenie dwóch świetlówek równolegle do jednego dławika spowoduje, że każda z nich otrzyma zbyt mały prąd, co doprowadzi do ich słabego świecenia, migotania lub braku zapłonu, a w konsekwencji do uszkodzenia świetlówek i dławika. Rozwiązanie: Zawsze stosuj oddzielny statecznik i starter dla każdej świetlówki w układzie równoległym lub użyj odpowiedniego statecznika do pracy w tandemie (szeregowo).
• Niewłaściwy dobór mocy statecznika: Jeśli statecznik ma zbyt małą moc dla dwóch świetlówek połączonych szeregowo, lampy nie będą świecić z pełną jasnością lub wcale się nie zapalą. Zbyt duża moc może prowadzić do przegrzewania i szybszego zużycia. Rozwiązanie: Sprawdź specyfikację statecznika i upewnij się, że jego moc jest zgodna z sumaryczną mocą świetlówek w układzie szeregowym.
• Nieprawidłowe połączenie szeregowe (tandem): Błędy w okablowaniu, np. pominięcie jednego z pinów świetlówki w szeregu, mogą uniemożliwić zapłon całego układu. Rozwiązanie: Dokładnie przestrzegaj schematu połączenia szeregowego, upewniając się, że prąd przepływa przez wszystkie elementy w odpowiedniej kolejności.
• Użycie startera o niewłaściwej mocy: Starter musi być dopasowany do mocy świetlówek. Użycie startera do pojedynczej świetlówki w układzie tandemowym może skutkować problemami z zapłonem. Rozwiązanie: Wybieraj starter przeznaczony do pracy z dwiema świetlówkami (np. 4-65W).

Coś poszło nie tak? Najczęstsze problemy ze świetlówką i ich rozwiązania

Świetlówka migocze lub nie chce zapalić – czy to wina startera?

Jeśli Twoja świetlówka migocze, długo się zapala, wydaje dziwne dźwięki podczas startu lub w ogóle nie chce się zapalić, najczęściej winowajcą jest zużyty lub uszkodzony starter. Startery mają ograniczoną żywotność i z czasem tracą swoje właściwości. Możesz go łatwo sprawdzić, podmieniając go na nowy lub sprawny starter. Jeśli po wymianie startera problem ustępuje, to właśnie on był przyczyną. Warto jednak pamiętać, że migotanie lub problemy z zapłonem mogą również świadczyć o zbliżającym się końcu żywotności samej świetlówki, zwłaszcza jeśli jej końcówki zaczynają ciemnieć.

Oprawa głośno buczy – kiedy należy wymienić statecznik magnetyczny?

Buczenie oprawy świetlówkowej to niemal zawsze sygnał, że statecznik magnetyczny jest zużyty lub uszkodzony. Z upływem czasu, izolacja cewek dławika może ulec degradacji, a same cewki mogą poluzować się w obudowie, co prowadzi do wibracji i generowania charakterystycznego, irytującego dźwięku. Dodatkowo, zużyty statecznik może się przegrzewać, co jest nie tylko nieefektywne energetycznie, ale również może stanowić zagrożenie pożarowe. W takiej sytuacji jedynym skutecznym rozwiązaniem jest wymiana statecznika na nowy, najlepiej elektroniczny, który jest cichy i bardziej efektywny.

Ciemne końcówki świetlówki – czy to oznaka zużycia i czas na wymianę?

Charakterystyczne ciemne, a czasem wręcz czarne, zabarwienia na końcówkach świetlówki to typowa oznaka jej zużycia i zbliżającego się końca żywotności. Zjawisko to jest spowodowane zużywaniem się elektrod świetlówki w wyniku ciągłych cykli zapłonu i wyładowania. Z każdą kolejną godziną pracy i każdym zapłonem, z elektrod ubywa materiału emisyjnego, co prowadzi do ich degradacji i pojawienia się ciemnych osadów. Świetlówka z ciemnymi końcówkami będzie świecić słabiej, może migotać i mieć problemy z zapłonem. W takim przypadku należy rozważyć jej wymianę na nową, a najlepiej na energooszczędną świetlówkę LED.

Rewolucja w oprawie: Jak schemat zmienia się przy modernizacji na świetlówki LED?

Dlaczego świetlówka LED nie potrzebuje startera ani statecznika?

Świetlówki LED to zupełnie inna technologia niż tradycyjne jarzeniówki. Ich budowa opiera się na diodach elektroluminescencyjnych, które do działania nie potrzebują ani statecznika, ani startera. Świetlówki LED posiadają wbudowany własny układ zasilający, który przetwarza napięcie sieciowe 230V bezpośrednio na prąd stały o odpowiednich parametrach dla diod. Dzięki temu są one znacznie prostsze w instalacji w nowej oprawie, a w przypadku modernizacji starej oprawy, konieczne jest usunięcie lub ominięcie (zmostkowanie) dotychczasowych komponentów, aby świetlówka LED mogła działać prawidłowo i bezpiecznie.

Krok po kroku: Jak zmodyfikować starą oprawę i ominąć statecznik?

Modernizacja starej oprawy świetlówkowej na świetlówkę LED wymaga kilku prostych, ale kluczowych kroków. Pamiętaj o bezpieczeństwie!

1. Odłącz zasilanie. To zawsze pierwszy i najważniejszy krok. Wyłącz bezpiecznik i upewnij się, że w obwodzie nie ma napięcia.
2. Wyjmij starą świetlówkę i starter. Ostrożnie wyjmij tradycyjną świetlówkę z oprawek, a następnie wyciągnij starter z gniazda. Starter nie będzie już potrzebny.
3. Zlokalizuj statecznik magnetyczny. Statecznik (dławik) to zazwyczaj ciężki, prostokątny element, często ukryty w obudowie oprawy.
4. Omiń lub usuń statecznik. W zależności od konstrukcji oprawy i Twoich umiejętności, możesz całkowicie usunąć statecznik lub go ominąć (zmostkować). Aby ominąć statecznik, należy odłączyć przewody, które do niego prowadzą i które z niego wychodzą. Następnie przewody zasilające (faza L i neutralny N), które wcześniej były podłączone do statecznika, należy podłączyć bezpośrednio do oprawek świetlówki LED (zgodnie ze schematem dla świetlówek LED, o czym za chwilę). Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane.
5. Sprawdź poprawność połączeń. Przed zamontowaniem świetlówki LED, dokładnie sprawdź, czy wszystkie przewody są prawidłowo podłączone i zaizolowane.
6. Zamontuj świetlówkę LED. Ostrożnie włóż świetlówkę LED w oprawki.
7. Włącz zasilanie i przetestuj. Po upewnieniu się, że wszystko jest bezpieczne, włącz zasilanie i sprawdź, czy świetlówka LED świeci prawidłowo.

Schemat podłączenia świetlówki LED zasilanej jednostronnie (L i N z jednej strony)

Większość dostępnych na rynku świetlówek LED jest zasilana jednostronnie. Oznacza to, że zarówno przewód fazowy (L), jak i neutralny (N) podłącza się do pinów znajdujących się po jednej stronie świetlówki. Druga strona świetlówki pozostaje niepodłączona elektrycznie i służy jedynie jako mechaniczne podparcie w oprawce. Przy modernizacji starej oprawy, po ominięciu statecznika i usunięciu startera, należy doprowadzić przewód fazowy i neutralny bezpośrednio do oprawki po stronie przeznaczonej do zasilania świetlówki LED. Jest to najprostszy i najbezpieczniejszy schemat, który minimalizuje ryzyko błędnego podłączenia.

Przeczytaj również: Podłączenie lampy LED 12V 3 kable - Jak to zrobić bezpiecznie?

Schemat dla świetlówki LED zasilanej dwustronnie (L i N po przeciwnych stronach)

Świetlówki LED zasilane dwustronnie są rzadziej spotykane niż te zasilane jednostronnie, ale również występują na rynku. W tym przypadku przewód fazowy (L) podłącza się do pinów na jednym końcu świetlówki, natomiast przewód neutralny (N) do pinów na drugim, przeciwnym końcu. Taki schemat wymaga doprowadzenia zasilania do obu oprawek w oprawie. Chociaż jest to rozwiązanie mniej popularne, jest równie skuteczne. Zawsze należy dokładnie sprawdzić specyfikację zakupionej świetlówki LED, aby upewnić się, jaki typ zasilania wymaga i odpowiednio zmodyfikować instalację.
