Przewody elektryczne w ścianach - Jak bezpiecznie wiercić?

Ten artykuł to kompleksowy przewodnik po zasadach prowadzenia przewodów elektrycznych w ścianach budynków mieszkalnych, niezbędny dla każdego, kto planuje remont, chce zrozumieć swoją instalację lub po prostu dba o bezpieczeństwo. Dowiesz się z niego, jak zgodnie z normami i dobrymi praktykami układać kable, by uniknąć niebezpieczeństw i problemów w przyszłości.

Dlaczego prawidłowe ułożenie kabli w ścianie to Twój obowiązek, a nie opcja?

Kiedy rozmawiam z ludźmi o remontach, często słyszę pytania o to, jak ukryć kable, by było estetycznie. Owszem, wygląd ma znaczenie, ale jako specjalista zawsze podkreślam, że przestrzeganie zasad prowadzenia instalacji elektrycznej to nie kwestia wyboru, lecz absolutna konieczność. To nie tylko estetyka, ale przede wszystkim bezpieczeństwo i funkcjonalność, które decydują o komforcie i spokoju mieszkańców. Instalacja elektryczna to przecież serce każdego domu, a jej prawidłowe wykonanie zapobiega wielu problemom, które mogą pojawić się nawet po latach.

Bezpieczeństwo przede wszystkim: Jak uniknąć porażenia prądem i pożaru?

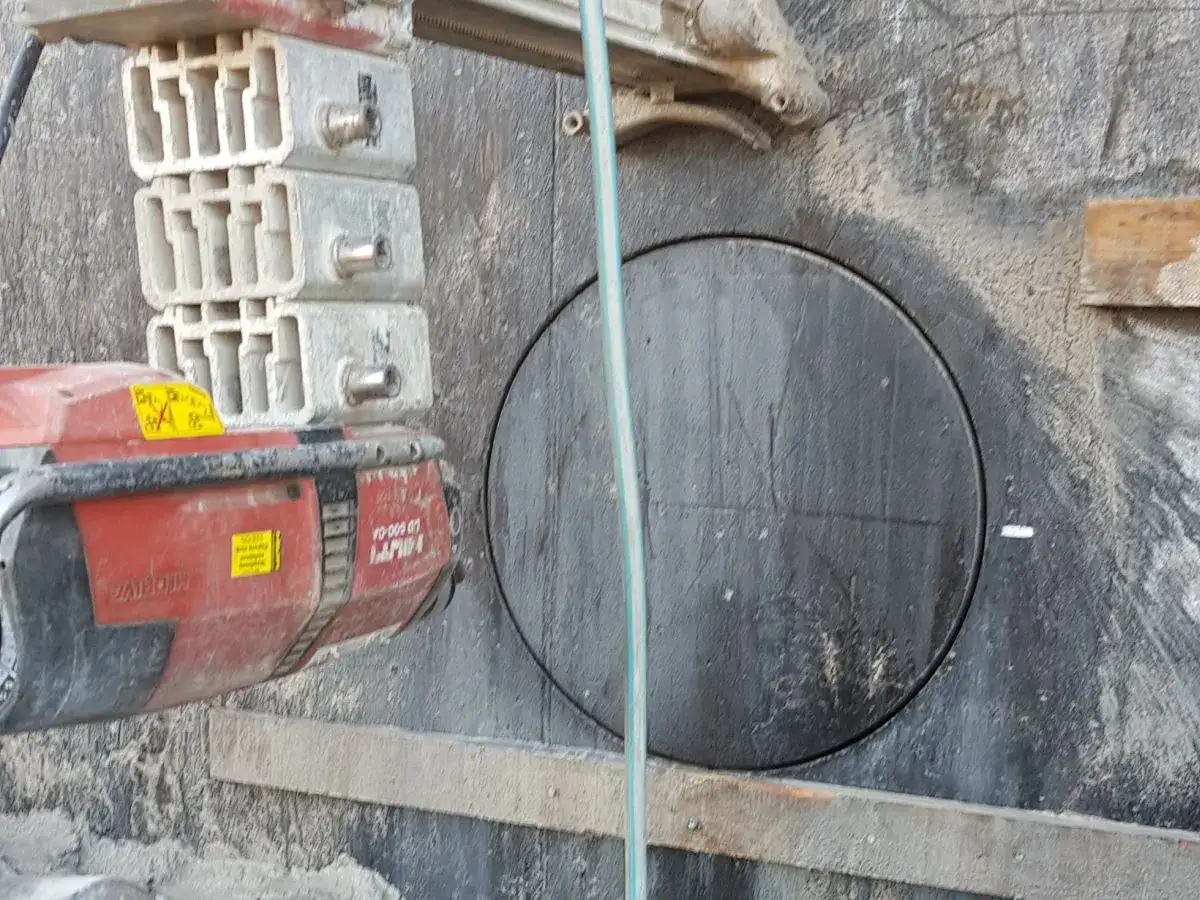

Prawidłowe prowadzenie przewodów zgodnie z obowiązującymi normami, takimi jak N SEP-E-002 czy PN-HD 60364, to fundament bezpiecznego użytkowania domu. Minimalizuje ono ryzyko porażenia prądem, które może nastąpić podczas przypadkowego uszkodzenia instalacji – na przykład, gdy wiercimy w ścianie, nieświadomi, że tuż za tynkiem biegnie kabel pod napięciem. Niewłaściwie ułożone kable, bez odpowiedniej ochrony, mogą prowadzić do przegrzewania, zwarć, a w konsekwencji nawet do pożarów. To zagrożenie dla życia i mienia, którego za wszelką cenę musimy unikać. Według danych portalu edukacyjnego ZSEL, nieprawidłowo wykonana instalacja elektryczna jest jedną z głównych przyczyn pożarów w budynkach mieszkalnych.

Oszczędność czasu i nerwów: Planowanie instalacji z myślą o przyszłych remontach

Przewidywalny układ kabli w ścianach to prawdziwe błogosławieństwo podczas wszelkich prac remontowych. Wyobraź sobie, że chcesz powiesić obraz, zamontować półkę czy telewizor. Znając standardowe strefy instalacyjne, o których opowiem szerzej za chwilę, możesz z dużą pewnością określić, gdzie przewody nie powinny się znajdować. To pozwala uniknąć uszkodzenia kabli, co z kolei oszczędza czas, pieniądze i mnóstwo nerwów związanych z koniecznością napraw. Nikt nie chce kuć ściany, by naprawić uszkodzony przewód, tylko dlatego, że ktoś kiedyś poprowadził go na skos, w sposób całkowicie nieprzewidywalny.

Zasada nr 1: Pion i poziom – poznaj strefy instalacyjne, czyli mapę kabli w Twojej ścianie

Przechodząc do konkretów, najważniejsza zasada, którą zawsze powtarzam, brzmi: przewody elektryczne w ścianach prowadzimy wyłącznie w liniach prostych – pionowo i poziomo. To podstawa przewidywalności i bezpieczeństwa instalacji, zgodna z polskimi normami, takimi jak N SEP-E-002 oraz PN-HD 60364. Te zasady nie są wymysłem, lecz efektem lat doświadczeń i mają na celu stworzenie swoistej "mapy" kabli w ścianie, którą każdy elektryk, a nawet świadomy użytkownik, jest w stanie odczytać.

Poziome pasy instalacyjne: Na jakiej wysokości spodziewać się przewodów?

W ramach stref instalacyjnych wyróżniamy pasy poziome, które mają szerokość 30 cm. Ich lokalizacja jest ściśle określona, co pozwala na łatwiejsze przewidywanie przebiegu kabli. Poniżej przedstawiam ich typowe umiejscowienie i zastosowanie:

Nazwa strefy	Wysokość od podłogi/sufitu	Szerokość strefy	Typowe zastosowanie
Górna	15-45 cm poniżej sufitu	30 cm	Oświetlenie, zasilanie opraw sufitowych, wyłączniki oświetleniowe
Dolna	15-45 cm powyżej podłogi	30 cm	Gniazdka wtyczkowe, zasilanie urządzeń stojących na podłodze
Środkowa	100-130 cm nad podłogą	30 cm	Głównie w kuchniach i warsztatach (nad blatami roboczymi)

Pionowe pasy instalacyjne: Gdzie biegną kable przy drzwiach, oknach i w narożnikach?

Oprócz stref poziomych, mamy również strefy pionowe, które również mają swoje precyzyjne umiejscowienie. Ich szerokość wynosi 20 cm. Biegną one w odległości 10-30 cm od ościeżnic drzwi i okien, a także w narożnikach pomieszczeń. Ważne jest, że przewody do gniazdek i włączników prowadzi się pionowo w osi ich montażu, aż do najbliższej strefy poziomej. To sprawia, że ich lokalizacja jest bardzo intuicyjna.

Lokalizacja strefy	Odległość od elementu	Szerokość strefy	Przeznaczenie
Przy ościeżnicach drzwi i okien	10-30 cm od ościeżnicy	20 cm	Zasilanie włączników, gniazdek w pobliżu otworów
W narożnikach pomieszczeń	10-30 cm od narożnika	20 cm	Zasilanie gniazdek, oświetlenia, łączników w narożach
W osi gniazdka/łącznika	Bezpośrednio w osi	20 cm (orientacyjnie)	Doprowadzenie zasilania do konkretnego punktu (do najbliższej strefy poziomej)

Kuchnia i łazienka: Strefy specjalne o zaostrzonych rygorach

W pomieszczeniach o podwyższonej wilgotności, takich jak kuchnie i łazienki, obowiązują dodatkowe, zaostrzone przepisy. Mówimy tu o tzw. strefach ochronnych (0, 1, 2), które ograniczają rodzaj dopuszczalnej instalacji i urządzeń elektrycznych. Na przykład, w strefie 0 (wnętrze wanny lub brodzika) nie wolno instalować żadnych urządzeń elektrycznych. W strefie 1 (nad wanną/brodzikiem do wysokości 2,25 m) można instalować tylko urządzenia o odpowiednim stopniu ochrony IP. Te rygory mają na celu zapewnienie maksymalnego bezpieczeństwa w miejscach, gdzie woda i prąd mogą stanowić śmiertelne zagrożenie.

Dlaczego prowadzenie kabli na skos to prosta droga do katastrofy?

Stanowczo muszę podkreślić: prowadzenie instalacji na skos jest absolutnie zabronione i stanowi poważne naruszenie wszelkich norm bezpieczeństwa. Choć może wydawać się, że to "oszczędność kabla", w rzeczywistości jest to prosta droga do katastrofy. Takie działanie znacznie utrudnia późniejszą lokalizację przewodów, czyniąc remonty i wiercenie w ścianach niezwykle ryzykownymi. Jak mam przewidzieć, gdzie biegnie kabel, jeśli nie trzyma się żadnych reguł? To jak szukanie igły w stogu siana, z tą różnicą, że igła może Cię porazić prądem.

Od teorii do praktyki: Jak fachowo zamontować kable w różnych typach ścian?

Zrozumienie zasad to jedno, ale ich praktyczne zastosowanie to drugie. Teraz przejdziemy od teorii do konkretnych aspektów montażu przewodów, bo to, jak fizycznie ułożymy kable, ma ogromne znaczenie dla trwałości i bezpieczeństwa całej instalacji. Różne typy ścian wymagają nieco odmiennych podejść, ale cel jest zawsze ten sam: solidne i bezpieczne wykonanie.

Ściana murowana: Kucie bruzd, peszle i montaż podtynkowy krok po kroku

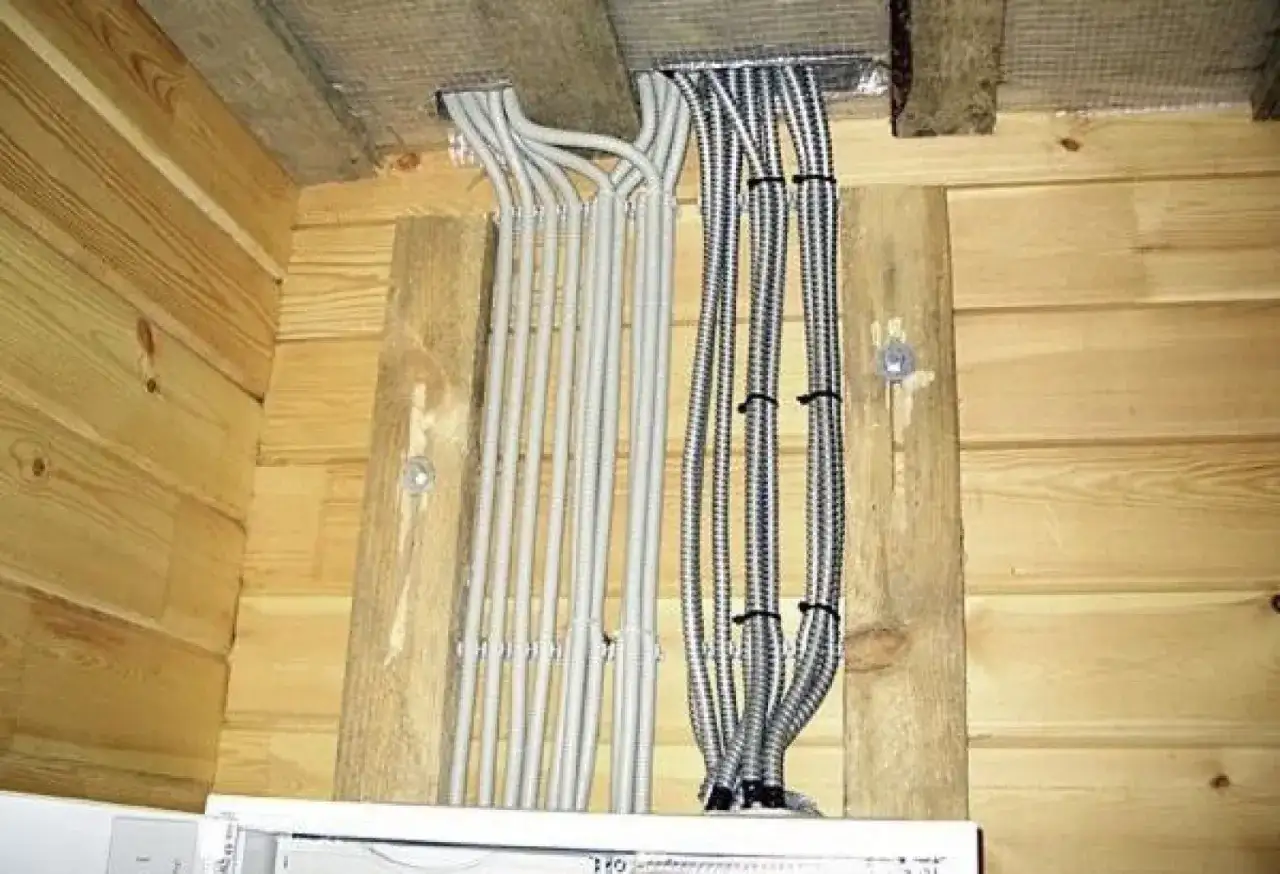

W przypadku ścian murowanych najczęściej stosuje się montaż podtynkowy. Proces ten rozpoczyna się od wykucia w ścianie bruzd, czyli specjalnych rowków, w których zostaną umieszczone przewody. Zawsze zalecam, aby przewody były umieszczane w rurkach osłonowych, potocznie nazywanych peszlami. Peszle chronią kable przed uszkodzeniami mechanicznymi podczas montażu i tynkowania, a co najważniejsze, umożliwiają ich ewentualną wymianę w przyszłości bez konieczności kucia całej ściany. Po ułożeniu przewodów w peszlach i zamocowaniu ich w bruzdach, rowki muszą być pokryte warstwą tynku o grubości co najmniej 5 mm. To zapewnia odpowiednią ochronę mechaniczną i estetyczne wykończenie.

Ściany z karton-gipsu: Jak szybko i czysto poprowadzić instalację?

Montaż instalacji elektrycznej w ścianach z płyt kartonowo-gipsowych jest zazwyczaj szybszy i czystszy niż w przypadku ścian murowanych. Przewody prowadzi się w przestrzeni między płytami, często również w peszlach, co ułatwia ewentualną wymianę i modyfikację. W tym przypadku nie ma konieczności kucia bruzd, co znacznie przyspiesza pracę. Jednak precyzyjne planowanie jest kluczowe, aby wszystkie otwory na puszki i gniazdka zostały wykonane w odpowiednich miejscach, zanim płyty zostaną zamocowane na stelażu. Pamiętajmy, że choć to metoda szybka, nie zwalnia nas z przestrzegania stref instalacyjnych.

Instalacja natynkowa w listwach: Kiedy warto wybrać to rozwiązanie?

Instalacja natynkowa to alternatywa, która ma swoje specyficzne zastosowania. Jej główne zalety to łatwość montażu, dostępność przewodów i brak konieczności kucia ścian. Niestety, jest ona mniej estetyczna niż instalacja podtynkowa. Dlatego też, zazwyczaj wybieramy ją w pomieszczeniach gospodarczych, piwnicach, garażach, warsztatach, czy w przypadku instalacji tymczasowych. Przewody są wówczas prowadzone w specjalnych listwach i korytkach maskujących, które chronią je przed uszkodzeniami mechanicznymi i zapewniają względną estetykę. To praktyczne rozwiązanie, gdy funkcjonalność przeważa nad wyglądem.

Remontujesz i nie masz pewności? Metody na bezpieczne zlokalizowanie ukrytych przewodów

Często spotykam się z sytuacją, gdy klienci planują remont, ale nie mają dostępu do planów instalacji elektrycznej swojego domu. Wiercenie "na ślepo" jest wtedy niezwykle ryzykowne. Zawsze powtarzam, że bezpieczeństwo jest najważniejsze, dlatego istnieją sprawdzone metody, które pozwalają zlokalizować ukryte przewody i uniknąć niebezpiecznych niespodzianek.

Elektroniczne wykrywacze przewodów: Twój osobisty detektor zagrożeń przed wierceniem

Moim zdaniem, elektroniczny detektor przewodów to absolutne minimum wyposażenia dla każdego, kto planuje prace remontowe w domu. To urządzenie, które wykrywa pole elektromagnetyczne generowane przez przewody pod napięciem. Dzięki temu, przesuwając detektor po ścianie, możemy precyzyjnie określić przebieg kabli, zanim chwycimy za wiertarkę. Niektóre bardziej zaawansowane modele potrafią również wykrywać metalowe elementy, takie jak rurki czy profile, co dodatkowo zwiększa bezpieczeństwo. To proste w obsłudze, ale niezwykle skuteczne narzędzie, które może uratować Cię przed poważnymi konsekwencjami.

Wizualna inspekcja: Jak czytać układ gniazdek i łączników, by przewidzieć trasę kabli?

Zanim sięgniesz po detektor, warto przeprowadzić wstępną wizualną inspekcję. Pamiętaj o zasadzie pionu i poziomu! Przewody zazwyczaj biegną w liniach prostych od gniazdek, włączników i puszek rozdzielczych. Spójrz na układ gniazdek – jeśli są w jednej linii, istnieje duże prawdopodobieństwo, że kabel biegnie poziomo między nimi. Od włączników światła kable zazwyczaj idą pionowo do góry, do najbliższej strefy poziomej, a następnie do oprawy oświetleniowej. Naucz się "czytać" te standardowe układy, a zyskasz wstępne pojęcie o potencjalnych trasach kabli. To dobra podstawa do dalszych poszukiwań z detektorem.

Co zrobić, gdy nie masz dostępu do planu instalacji elektrycznej?

Brak planów instalacji elektrycznej to częsty problem, zwłaszcza w starszych budynkach. W takiej sytuacji zawsze zalecam następujące kroki: po pierwsze, zawsze użyj elektronicznego detektora przewodów. To absolutna podstawa. Po drugie, oprzyj się na logice stref instalacyjnych i wizualnej inspekcji. Jeśli jednak masz jakiekolwiek wątpliwości, lub instalacja wydaje się skomplikowana i niestandardowa, nie wahaj się skonsultować z doświadczonym elektrykiem. On, dzięki swojej wiedzy i specjalistycznym narzędziom, będzie w stanie ocenić sytuację i bezpiecznie zlokalizować przewody. Pamiętaj, ostrożność jest kluczowa – lepiej zapobiegać niż leczyć, zwłaszcza gdy chodzi o prąd.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy prowadzeniu instalacji

Moje doświadczenie pokazuje, że wiele problemów z instalacją elektryczną wynika z kilku powtarzających się błędów. Chciałbym Cię przed nimi ostrzec, ponieważ unikanie tych pomyłek to inwestycja w bezpieczeństwo i spokój na lata. Nie ma nic gorszego niż usuwanie usterek, które można było łatwo uniknąć na etapie montażu.

Brak rurek ochronnych (peszli) – dlaczego to pozorna oszczędność?

Jednym z najczęstszych błędów, który niestety wciąż widuję, jest rezygnacja z rurek ochronnych, czyli peszli. Niektórzy uważają to za zbędny koszt lub dodatkową pracę, co jest fałszywą oszczędnością. Peszle pełnią niezwykle ważną funkcję: chronią kable przed uszkodzeniami mechanicznymi zarówno podczas samego montażu (np. przy tynkowaniu), jak i w trakcie eksploatacji budynku. Co więcej, umożliwiają one łatwą wymianę przewodów w przyszłości bez konieczności kucia całej ściany. Wyobraź sobie, że po latach musisz wymienić uszkodzony kabel lub po prostu chcesz zmodernizować instalację – bez peszli czeka Cię demolka. Z peszlami, to często kwestia przeciągnięcia nowego przewodu.

Zbyt płytkie bruzdy – problem, który wyjdzie na jaw przy tynkowaniu

Kolejny błąd to zbyt płytkie kucie bruzd pod przewody. Przewody muszą być odpowiednio głęboko osadzone w ścianie i pokryte wystarczającą warstwą tynku. Norma mówi o minimum 5 mm tynku nad przewodem. Jeśli bruzdy są zbyt płytkie, kable będą wystawać, a tynk nad nimi będzie zbyt cienki. To prowadzi do pęknięć tynku, widocznych wybrzuszeń na ścianie, a przede wszystkim do braku odpowiedniej ochrony mechanicznej przewodów. Takie niedociągnięcie jest nie tylko nieestetyczne, ale i niebezpieczne, bo przewody są bardziej narażone na uszkodzenia.

Przeczytaj również: Przewód do LED 230V - Jaki wybrać, by było bezpiecznie?

Ignorowanie norm i stref instalacyjnych – kosztowne i niebezpieczne skutki

Podsumowując, ignorowanie norm, takich jak N SEP-E-002 czy PN-HD 60364, oraz stref instalacyjnych to najpoważniejszy błąd, jaki można popełnić. Takie postępowanie prowadzi do nieprzewidywalnego układu przewodów, co drastycznie zwiększa ryzyko uszkodzeń, porażenia prądem, a nawet pożaru. Nieprzewidywalna instalacja to koszmar dla każdego, kto będzie musiał ją kiedykolwiek serwisować lub remontować. Utrudnia to wszelkie przyszłe prace remontowe, diagnostykę usterek i generuje niepotrzebne koszty. Z mojego doświadczenia wynika, że inwestycja w prawidłowe wykonanie instalacji na początku zawsze się opłaca, zapewniając spokój i bezpieczeństwo na długie lata.
