Połączenie oprawy, żyrandola albo fragmentu instalacji z różną liczbą żył nie rozgrywa się na poziomie samej liczby przewodów, tylko ich funkcji. Najczęściej chodzi o zestawienie fazy, neutralnego i ochronnego z dodatkową żyłą sterującą albo drugim torem zasilania dla osobnej sekcji światła. W tym tekście pokazuję, jak podejść do tego bez zgadywania: od rozpoznania przewodów, przez bezpieczne łączenie, po sytuacje, w których lepiej przerobić obwód niż próbować obejść ograniczenia instalacji.
Najpierw rozpoznaj funkcję żył, potem łącz tylko to, co do siebie pasuje
- Trzy żyły w instalacji oświetleniowej to zwykle L, N i PE, czyli zasilanie jednej sekcji światła z ochroną.
- Cztery żyły oznaczają najczęściej dodatkowy tor fazowy albo przewód sterujący, a nie „nadmiarowy kabel”.
- W polskich instalacjach niebieski to zazwyczaj N, żółto-zielony to PE, a faza to najczęściej brązowy, czarny lub szary.
- Jeśli oprawa ma dwa wejścia fazowe, a zasilanie tylko jedno, mostkowanie ma sens wyłącznie wtedy, gdy przewiduje to producent.
- Jeżeli potrzebujesz dwóch niezależnych stref światła, sam układ 3-żyłowy zwykle nie wystarczy.
- Nieużywaną żyłę trzeba odseparować w złączce, a nie zostawiać luzem pod osłoną.
Co naprawdę oznacza różnica między kablem cztero- i trzyżyłowym
W praktyce to nie jest pytanie o „liczbę kabelków”, tylko o to, czy masz komplet L, N i PE oraz dodatkową żyłę sterującą albo drugi tor fazowy. W instalacjach oświetleniowych trzy przewody to najczęściej zasilanie jednej sekcji światła, a cztery przewody oznaczają możliwość podziału oprawy na dwie strefy, sterowanie z dwóch miejsc albo przygotowanie pod bardziej rozbudowany układ. Ja zawsze zaczynam od tego, że nie zgaduję po samym kolorze, tylko sprawdzam, co przewód ma robić.
| Układ | Najczęstsze znaczenie | Wniosek praktyczny |
|---|---|---|
| 3 żyły | L, N, PE | Jedna sekcja światła z ochroną, bez dodatkowego sterowania. |
| 4 żyły w oprawie | Dwa tory fazowe albo faza plus żyła sterująca | Możliwość dwóch grup świecenia lub pracy z bardziej rozbudowanym łącznikiem. |
| 4 żyły w instalacji | Dwa niezależne wyjścia, przewód korespondencyjny lub sterowanie dodatkową funkcją | Nie każdy przewód wolno traktować jak zapasowy; część z nich odpowiada za sterowanie. |
Moja praktyczna zasada jest prosta: jeśli nie potrafię nazwać roli każdej żyły jednym zdaniem, to jeszcze ich nie łączę. Najpierw identyfikacja, potem decyzja. To prowadzi prosto do najważniejszego kroku, czyli bezpiecznego rozpoznania przewodów.
Zanim cokolwiek połączysz, ustal funkcję każdej żyły
Ja zawsze zaczynam od wyłączenia właściwego zabezpieczenia w rozdzielnicy i sprawdzenia braku napięcia. Sam klawisz na ścianie nie wystarcza, bo ktoś może go włączyć w trakcie pracy. Dopiero potem patrzę na kolory, oznaczenia oprawy i ewentualne symbole na zaciskach. W nowej instalacji zwykle pomaga standard kolorów, ale w starszych budynkach barwy potrafią być mylące, więc kolor traktuję jako wskazówkę, nie wyrok.
| Kolor izolacji | Najczęściej oznacza | Uwaga |
|---|---|---|
| Niebieski | N | To przewód neutralny; nie powinien być używany jako fazowy. |
| Żółto-zielony | PE | To przewód ochronny i nie wolno go zastępować inną żyłą. |
| Brązowy, czarny, szary | L | To najczęściej faza lub przewód załączany przez włącznik. |
| Inne barwy w starszych instalacjach | Do sprawdzenia | Nie zakładaj funkcji po kolorze, tylko po pomiarze i opisie obwodu. |
- Wyłącz odpowiedni bezpiecznik, nie tylko sam włącznik światła.
- Sprawdź brak napięcia próbnikiem dwubiegunowym albo miernikiem.
- Odsłoń przewody tylko na tyle, ile potrzeba do pracy z złączką.
- Ustal, który przewód jest L, który N, który PE, a który pełni rolę dodatkową.
- Jeśli kolory są niejednoznaczne, oznacz żyły taśmą lub etykietą przed montażem.
Gdy wiem już, co jest czym, mogę zdecydować, czy wystarczy połączenie jednosekcyjne, czy trzeba zostawić część przewodów odseparowaną. To właśnie wtedy przydaje się schemat montażu.

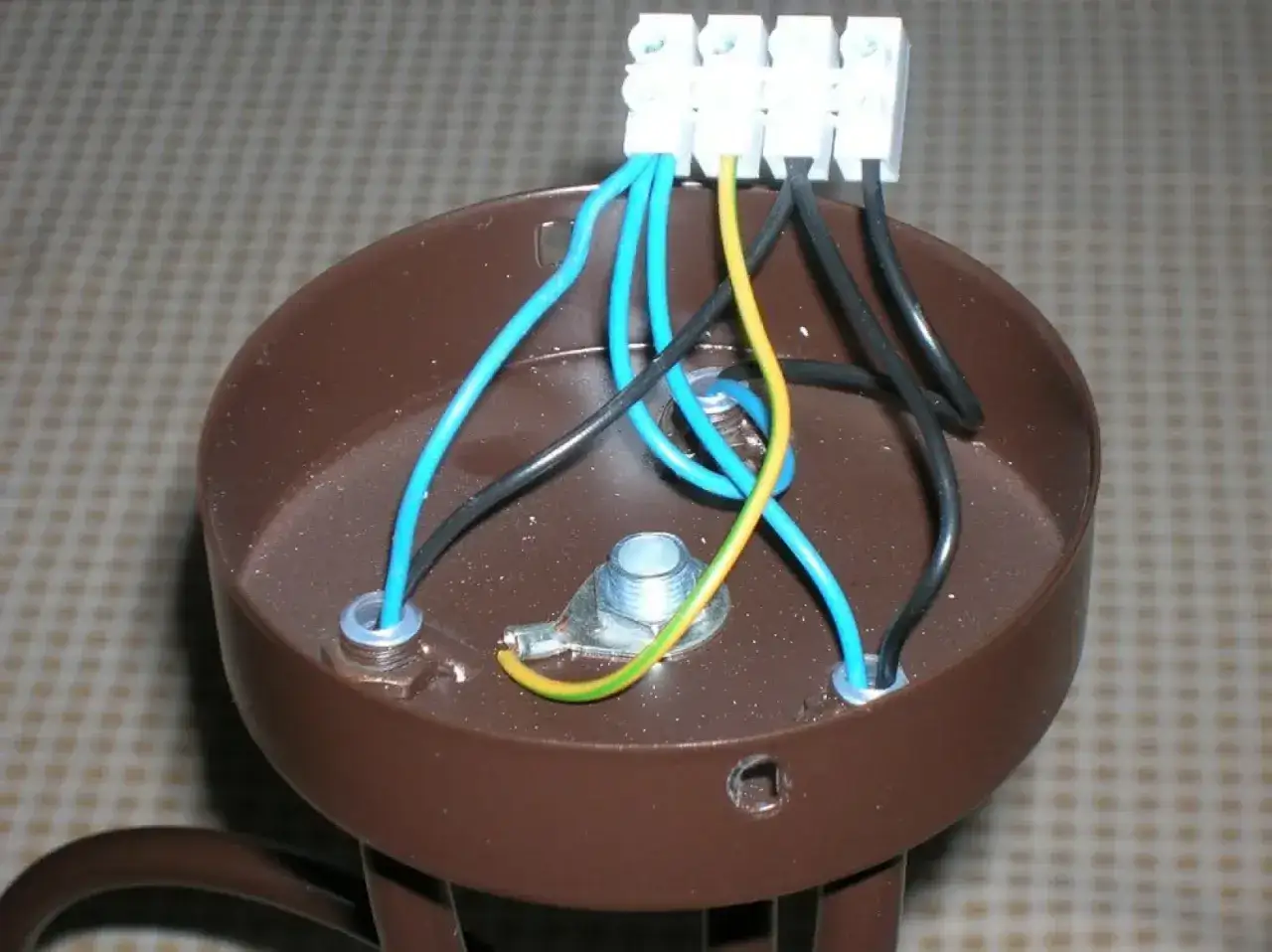

Jak podłączyć oprawę z czterema żyłami do instalacji trzyżyłowej
To częsty wariant przy żyrandolach i oprawach z dwiema sekcjami świecenia. Jeśli z sufitu masz tylko L, N i PE, a lampa ma dodatkowy przewód dla drugiej sekcji, trzeba zdecydować, czy ma działać jako jedna strefa, czy w ogóle nie da się zachować pełnej funkcji bez przeróbki. Ja traktuję mostkowanie w oprawie jako rozwiązanie tylko wtedy, gdy producent wyraźnie przewidział taki wariant pracy.
- Sprawdź oznaczenia na oprawie. Szukaj symboli L, N, PE albo dwóch niezależnych wejść fazowych.
- Połącz neutralny z neutralnym, a ochronny z ochronnym.
- Jeśli lampa ma dwa wejścia fazowe i ma świecić razem, zrób mostek wyłącznie wtedy, gdy instrukcja producenta to dopuszcza.
- Jeśli dodatkowa żyła nie jest potrzebna, odizoluj ją w osobnej złączce.
- Przy przewodach linkowych i jednodrutowych użyj złączki dopuszczonej do obu typów żył.
- Ułóż przewody tak, by nie były naprężone i nie naciskały na maskownicę lub korpus oprawy.
W nowoczesnych oprawach czwarta żyła bywa przeznaczona do drugiej sekcji, ściemniania albo modułu sterującego. Jeśli więc masz zwykłe zasilanie z jednego punktu, nie próbuję na siłę odtwarzać pełnej funkcji lampy. Gdy oprawa ma działać na jednym włączniku, ważniejsze jest poprawne i trwałe połączenie niż sztuczne „wyciąganie” drugiego obwodu z nieistniejącej instalacji.
Jak podłączyć instalację czterożyłową do lampy trzyżyłowej
Tu zwykle problem jest mniejszy, ale pułapka jest podobna: nie każdy przewód, który został, wolno połączyć z innym tylko dlatego, że pasuje kolorem. Przy lampie trzyżyłowej wykorzystujesz L, N i PE, a czwartą żyłę z instalacji zostawiasz odseparowaną, chyba że instalacja i oprawa są przewidziane do pracy dwusekcyjnej. Ja nie łączę dwóch wyjść łącznika w jednym zacisku tylko po to, żeby „wszystko działało” bez zastanowienia.
- Wybierz jeden przewód fazowy, który ma zasilać lampę.
- Pozostałą fazę z sufitu zaizoluj osobno w złączce.
- Podłącz N i PE do odpowiednich zacisków oprawy.
- Jeśli lampa ma metalową obudowę, PE podłącz zawsze.
- Jeśli oprawa jest w klasie II i nie ma zacisku ochronnego, przewód PE z instalacji również zostaje odseparowany.
- Jeżeli włącznik jest podwójny, a lampa jednokanałowa, jeden klawisz nie będzie miał sensu bez przebudowy obwodu.
Najważniejsza zasada w tym wariancie brzmi: nie zamieniam przewodu, który nie pasuje funkcją, w „jakiś inny” tylko dlatego, że mam go pod ręką. To właśnie tu najłatwiej zrobić błąd, który później wychodzi dopiero przy pomiarze, przy awarii albo przy wymianie oprawy.
Najczęstsze błędy, które psują takie połączenie
Widziałem już kilka razy te same skróty myślowe i każdy z nich kończy się podobnie: lampą, która działa przypadkowo, nagrzewającą się złączką albo problemem z zabezpieczeniem obwodu. Najwięcej szkody robi nie sama różnica w liczbie żył, tylko zgadywanie, co oznacza dana końcówka. Poniżej zebrałem błędy, które w praktyce spotykam najczęściej.
| Błąd | Co grozi | Lepsze rozwiązanie |
|---|---|---|
| Łączenie wyłącznie po kolorze | Mylny dobór L, N albo PE, a czasem brak działania lampy | Najpierw pomiar, potem podłączenie. |
| Zastępowanie PE żyłą neutralną | Utrata ochrony przeciwporażeniowej | PE zostaje PE, bez wyjątków i bez improwizacji. |
| Skręcanie przewodów i zaklejanie taśmą | Luzujący się styk, grzanie i ryzyko awarii | Użyj złączki dopasowanej do rodzaju i przekroju przewodu. |
| Mostkowanie dwóch niezależnych wyjść łącznika | Backfeed, błędne działanie lub uszkodzenie obwodu | Wybierz jeden tor zasilania albo przebuduj instalację. |
| Zostawienie nieużywanej żyły luzem | Dotknięcie pod napięciem albo przypadkowe zwarcie | Każdą nieużywaną żyłę odseparuj osobno w złączce. |
| Użycie złączki nieodpowiedniej do typu przewodu | Niepewny styk, wysuwanie się linki lub problem z trwałością | Dobierz złączkę do przewodów jednodrutowych, linkowych lub obu typów. |
Jeśli coś ma się tu naprawdę nie udać, to zwykle nie przez samą liczbę żył, tylko przez pośpiech. Połączenie zrobione spokojnie, z odseparowaniem zbędnego przewodu i sprawdzeniem funkcji żył, jest po prostu bardziej przewidywalne. A to prowadzi do ostatniej rzeczy, o której przy montażu warto pomyśleć zawczasu.
Jak przygotować punkt świetlny, żeby następna lampa była łatwiejsza
Jeśli jestem na etapie remontu, wolę od razu zostawić instalację z zapasem. Przy prostym punkcie świetlnym najczęściej wystarcza przewód 3x1,5 mm², ale jeśli realnie planujesz dwie strefy światła, podwójny włącznik albo późniejszą zmianę oprawy, rozsądniejsze bywa 4x1,5 mm² albo 5x1,5 mm². Różnica w pracy na tym etapie jest zwykle mniejsza niż późniejsze kucie.
- Zostaw w puszce zapas przewodu rzędu 10-15 cm, żeby dało się wygodnie serwisować połączenie.
- Opisuj obwody i żyły od razu po montażu, szczególnie gdy instalacja ma kilka punktów świetlnych.
- Stosuj złączki dobrane do przekroju i typu przewodu, a nie przypadkowe „kostki z szuflady”.
- Jeśli planujesz lampę z dwiema sekcjami, sprawdź przed zakupem, czy sterowanie ma być jedno- czy dwuklawiszowe.
- Po uruchomieniu sprawdź, czy wszystkie złącza są chłodne i czy oprawa świeci dokładnie tak, jak miała.
W praktyce najbezpieczniejsza zasada jest prosta: najpierw identyfikuję przewody, potem wybieram wariant połączenia, a dopiero na końcu zamykam puszkę. Jeśli układ ma pracować na jednej sekcji, dwa przewody nie mogą udawać jednego bez zastanowienia; jeśli ma pracować na dwóch sekcjach, instalacja musi to rzeczywiście umożliwiać. Właśnie to rozróżnienie oszczędza najwięcej czasu, nerwów i poprawek.
