Żółto-zielony - Kolor przewodu uziemiającego i Twoje bezpieczeństwo

Zrozumienie kolorystyki przewodów elektrycznych to podstawa bezpieczeństwa w każdym domu i miejscu pracy. Ten artykuł dostarczy Ci kluczowych informacji na temat identyfikacji przewodu uziemiającego, a także innych ważnych przewodów w instalacji, wyjaśniając ich funkcje i znaczenie dla Twojego bezpieczeństwa. Dowiedz się, jak prawidłowo rozpoznać przewody i uniknąć potencjalnie śmiertelnych błędów.

Żółto-zielony: Odpowiedź, której szukasz i dlaczego nie możesz jej zignorować

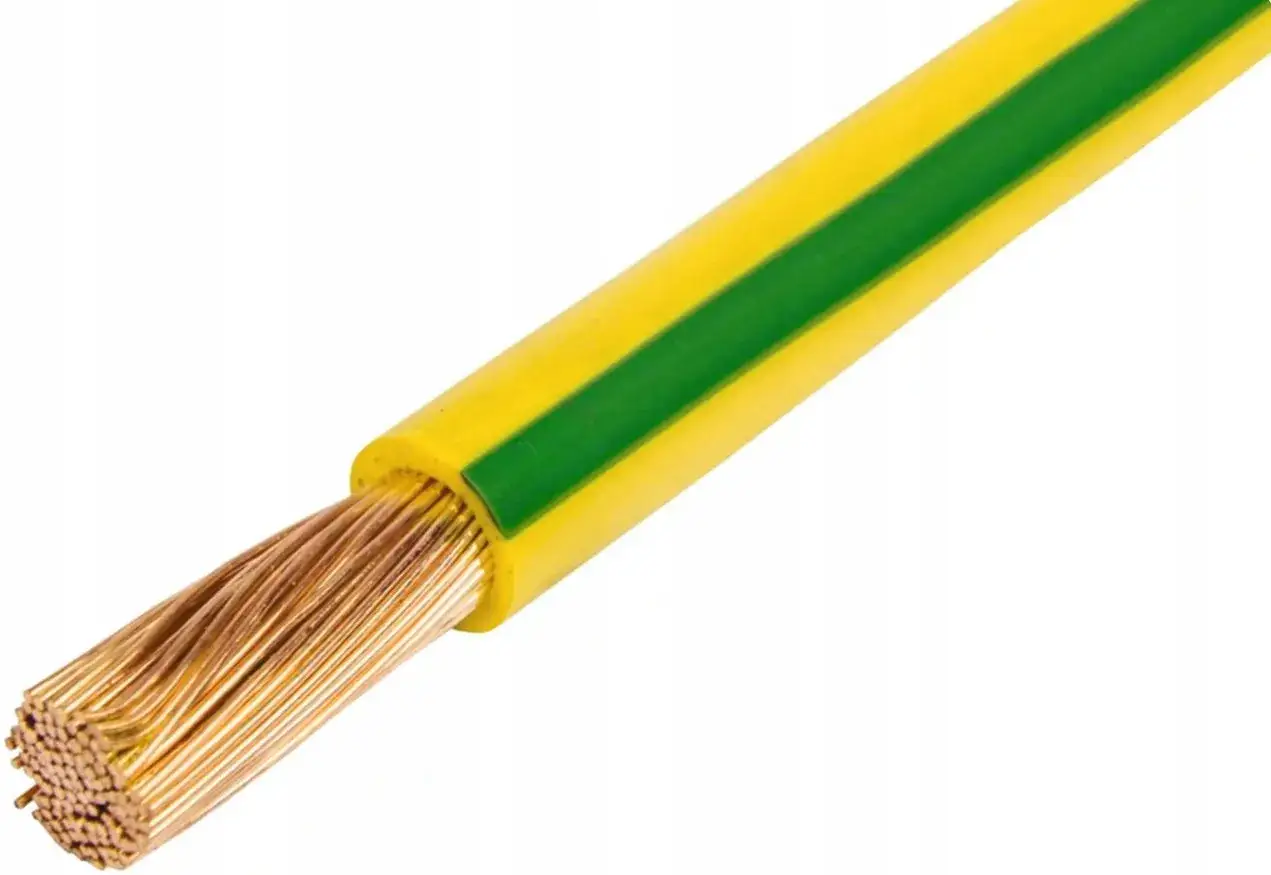

Jeśli zastanawiasz się, jaki kolor ma przewód uziemiający, odpowiedź jest jedna i niezmienna: żółto-zielony. Zgodnie z obowiązującą w Polsce i większości krajów europejskich normą PN-HD 308 S2: 2007, przewód ochronny, oznaczany jako PE (od ang. Protective Earth), musi mieć izolację w kolorze żółto-zielonym. Jest to jedyna dopuszczalna kombinacja dwóch kolorów, zarezerwowana wyłącznie dla tego przewodu, aby zapewnić jego bezbłędną identyfikację. Jak podaje Wikipedia, kolorystyka ta ma na celu jednoznaczne odróżnienie przewodu ochronnego od innych przewodów w instalacji, co jest fundamentalne dla bezpieczeństwa.

Główną funkcją przewodu ochronnego jest ochrona przed porażeniem prądem w przypadku awarii urządzenia. W sytuacji, gdy na metalowej obudowie urządzenia pojawi się niebezpieczne napięcie (np. w wyniku przebicia izolacji), przewód PE ma za zadanie bezpiecznie odprowadzić ten prąd do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego). To ratuje życie. Ignorowanie tego koloru lub, co gorsza, używanie go do innych celów jest niedopuszczalne i skrajnie niebezpieczne. Pamiętaj, że w elektryce nie ma miejsca na domysły – kolory mają swoje ściśle określone znaczenie.

Nie tylko uziemienie – poznaj pełną paletę barw w Twojej instalacji (L, N, PE)

Chociaż przewód żółto-zielony jest kluczowy dla bezpieczeństwa, to w instalacji elektrycznej znajdziesz również inne przewody, każdy z własnym, ściśle określonym kolorem i funkcją. Zrozumienie całej palety barw jest niezbędne do bezpiecznego i prawidłowego podłączania urządzeń oraz pracy z instalacją.

W typowej instalacji jednofazowej, oprócz przewodu ochronnego (PE), mamy do czynienia z przewodem neutralnym (N) i fazowym (L). W instalacjach trójfazowych dochodzą kolejne przewody fazowe. Poniższa tabela przedstawia standardowe kolory i funkcje tych przewodów, co pomoże Ci w ich szybkiej identyfikacji.

Pamiętaj, że przewód neutralny (N) w kolorze niebieskim, choć teoretycznie bez napięcia (0 V), może znaleźć się pod napięciem w przypadku nieprawidłowego podłączenia instalacji lub awarii. Natomiast przewód fazowy (L), najczęściej brązowy, czarny lub szary, zawsze przenosi pełne napięcie sieci (230 V) i jego dotknięcie jest śmiertelnie niebezpieczne. Zawsze traktuj wszystkie przewody jako potencjalnie niebezpieczne, dopóki nie upewnisz się, że zasilanie jest odłączone.

Mieszkasz w starym budownictwie? Uważaj na te kolory przewodów!

Szczególną ostrożność należy zachować w przypadku starszych instalacji elektrycznych, wykonanych przed rokiem 2007. W takich systemach kolorystyka przewodów mogła być zupełnie inna i niestety często nieujednolicona. Brak jednolitych standardów w przeszłości oznacza, że możesz napotkać przewody o kolorach, które dziś są niezgodne z normami, co znacząco utrudnia ich identyfikację i zwiększa ryzyko błędu.

W starszych układach, zwłaszcza w instalacjach dwużyłowych, często spotykało się przewód PEN. Jest to przewód, który łączył w sobie funkcję ochronną (PE) i neutralną (N). Taki przewód mógł mieć kolor niebieski, a nawet czarny z niebieską końcówką. Rozwiązania te są obecnie niedopuszczalne ze względów bezpieczeństwa i wymagają weryfikacji oraz, w wielu przypadkach, modernizacji przez wykwalifikowanego elektryka. Praca ze starą instalacją wymaga podwójnej ostrożności nie tylko ze względu na brak standardów kolorystycznych, ale także z uwagi na zużycie materiałów i potencjalne ryzyko błędnego podłączenia, które może prowadzić do poważnych zagrożeń, w tym pożarów i porażeń.

Jak bezpiecznie zidentyfikować i podłączyć przewód uziemiający? Instrukcja krok po kroku

1. Krok 1: Zawsze wyłącz zasilanie – Twoje życie jest najważniejsze.

   Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz bezwzględnie odłączyć zasilanie. Udaj się do rozdzielnicy elektrycznej i wyłącz odpowiedni bezpiecznik (np. dla danego obwodu gniazdek lub oświetlenia) lub, w razie wątpliwości, główny wyłącznik prądu dla całego domu. Upewnij się, że nikt przypadkowo nie włączy zasilania podczas Twojej pracy. To jest absolutnie kluczowe dla Twojego bezpieczeństwa i nie wolno tego kroku pomijać ani lekceważyć.

2. Krok 2: Wzrokowa identyfikacja przewodów zgodnie z aktualnymi standardami.

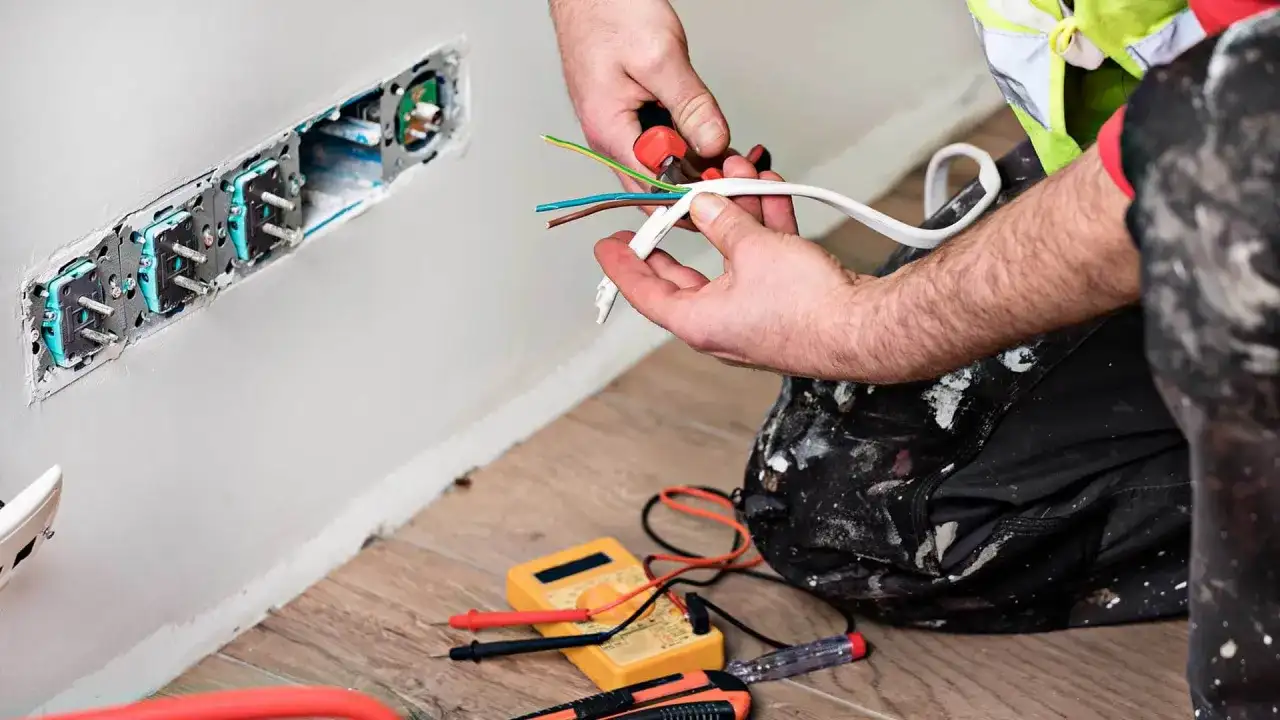

   Po upewnieniu się, że zasilanie jest odłączone, możesz przystąpić do wizualnej identyfikacji przewodów. Szukaj charakterystycznego koloru żółto-zielonego – to Twój przewód ochronny (PE). Pozostałe przewody to zazwyczaj niebieski (neutralny, N) oraz brązowy, czarny lub szary (fazowy, L). Ta wzrokowa identyfikacja jest pierwszym i najważniejszym etapem, ale pamiętaj o ostrożności w przypadku starszych instalacji, gdzie kolory mogą odbiegać od normy.

3. Krok 3: Użycie próbnika napięcia – jak upewnić się, który przewód jest fazowy?

   Jeśli masz wątpliwości lub chcesz potwierdzić swoje obserwacje, możesz użyć próbnika napięcia lub multimetru. Aby to zrobić, musisz na krótki moment włączyć zasilanie (tylko do testu!), a następnie je ponownie wyłączyć. Przy włączonym zasilaniu, dotknij końcówką próbnika do każdego przewodu. Próbnik zaświeci się lub wskaże napięcie tylko na przewodzie fazowym (L). Ten krok wymaga ostrożności i powinien być wykonany tylko przez osoby z podstawową wiedzą i świadomością ryzyka. Po zakończeniu testu, natychmiast ponownie odłącz zasilanie przed kontynuowaniem jakichkolwiek prac.

Najczęstsze błędy przy podłączaniu uziemienia i ich groźne konsekwencje

Nawet niewielki błąd w instalacji elektrycznej, zwłaszcza w kontekście uziemienia, może mieć katastrofalne skutki. Poniżej przedstawiam najczęstsze pomyłki i wyjaśniam, dlaczego są tak niebezpieczne.

• Pomyłka przewodu ochronnego z neutralnym – co może się stać?

  Zamiana przewodu PE (żółto-zielonego) z N (niebieskim) jest jednym z najgroźniejszych błędów. W przypadku awarii urządzenia, np. przebicia izolacji, metalowa obudowa urządzenia znajdzie się pod napięciem. Jeśli przewód ochronny jest błędnie podłączony jako neutralny, prąd nie zostanie prawidłowo odprowadzony do ziemi, a zabezpieczenia (np. wyłącznik różnicowoprądowy) nie zadziałają. To oznacza, że dotknięcie obudowy może spowodować silne porażenie prądem, a nawet śmierć. Przewód neutralny, choć teoretycznie bez napięcia, nie jest przeznaczony do odprowadzania prądów zwarciowych w taki sam sposób jak PE.

• Brak podłączenia uziemienia – ukryte zagrożenie w Twoich gniazdkach.

  Nawet jeśli gniazdko wydaje się sprawne i działa, brak podłączenia przewodu ochronnego (PE) stanowi ukryte i niezwykle poważne zagrożenie. W wielu starych instalacjach, zwłaszcza dwużyłowych, gniazdka z bolcem uziemiającym mogą być podłączone bez faktycznego przewodu PE. W takiej sytuacji, w razie awarii urządzenia (np. pralki, lodówki), niebezpieczne napięcie nie zostanie odprowadzone, a metalowa obudowa urządzenia pozostanie pod napięciem. Skutkiem może być poważne porażenie prądem, uszkodzenie sprzętu, a nawet pożar. Brak uziemienia to tykająca bomba w Twoim domu.

• Dlaczego nigdy nie wolno używać przewodu żółto-zielonego do innych celów?

  Kolor żółto-zielony jest międzynarodowo i jednoznacznie zarezerwowany wyłącznie dla przewodu ochronnego. Użycie go do innych celów – na przykład jako przewodu fazowego (L) lub neutralnego (N) – wprowadza w błąd każdą osobę, która w przyszłości będzie miała kontakt z taką instalacją. Taka pomyłka może prowadzić do śmiertelnych wypadków, ponieważ ktoś, widząc żółto-zielony przewód, będzie przekonany, że jest bezpieczny, podczas gdy w rzeczywistości może być pod napięciem. Jest to rażące naruszenie norm bezpieczeństwa i etyki pracy elektryka.

Twoje bezpieczeństwo jest najważniejsze: Kiedy bezwzględnie wezwać elektryka?

Chociaż podstawowa wiedza o kolorach przewodów jest cenna, istnieją sytuacje, w których samodzielne działania są zbyt ryzykowne i mogą prowadzić do poważnych konsekwencji. W takich momentach należy bezwzględnie wezwać wykwalifikowanego elektryka. Pamiętaj, że życie i zdrowie są bezcenne.

• Gdy kolory w puszce nie zgadzają się z żadnym standardem.

  Jeśli otworzysz puszkę instalacyjną lub gniazdko i napotkasz przewody o kolorach, które nie pasują do żadnych znanych norm (szczególnie w bardzo starych instalacjach, gdzie mogły być używane np. przewody czerwone, białe, czarne bez niebieskich końcówek), nie próbuj zgadywać. Jest to sygnał, że instalacja może być niestandardowa, bardzo stara lub wadliwie wykonana. Tylko doświadczony elektryk, dysponujący odpowiednim sprzętem pomiarowym, jest w stanie bezpiecznie zidentyfikować takie przewody i ocenić stan instalacji.

• Modernizacja starej instalacji dwużyłowej na trójżyłową.

  Przejście z instalacji dwużyłowej (gdzie brakowało oddzielnego przewodu ochronnego PE) na nowoczesną instalację trójżyłową to poważne przedsięwzięcie. Wymaga to nie tylko profesjonalnej wiedzy, ale często wiąże się z wymianą części lub całości okablowania, a także dostosowaniem rozdzielnicy. To zadanie, które zawsze powinno być powierzone elektrykowi z uprawnieniami, aby zapewnić zgodność z obowiązującymi normami i maksymalne bezpieczeństwo.

• Przeczytaj również: Stare kolory kabli - Jak bezpiecznie zidentyfikować przewody?

  Brak pewności? Nie ryzykuj – postaw na wiedzę i uprawnienia fachowca.

  Jeśli masz jakiekolwiek wątpliwości co do identyfikacji przewodów, ich stanu technicznego, prawidłowości podłączenia, lub po prostu czujesz się niepewnie podczas pracy z elektrycznością, zawsze lepiej jest wezwać elektryka z odpowiednimi uprawnieniami. Koszt usługi fachowca jest niewspółmiernie mały w porównaniu do ryzyka utraty zdrowia, życia lub uszkodzenia mienia. Profesjonalista nie tylko wykona pracę bezpiecznie, ale także udzieli gwarancji i sprawdzi całą instalację.
