Ten artykuł to kompleksowy przewodnik DIY, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo podłączyć oprawę oświetleniową do standardowego gniazdka elektrycznego. Dowiesz się, jakich narzędzi i materiałów potrzebujesz, jak prawidłowo połączyć przewody oraz jak zamontować włącznik na kablu, z naciskiem na absolutne bezpieczeństwo.
Podłączanie oświetlenia do gniazdka: bezpiecznie i samodzielnie
- Zawsze wyłączaj zasilanie i weryfikuj brak napięcia próbnikiem przed rozpoczęciem pracy.
- Skompletuj niezbędne narzędzia i materiały, w tym śrubokręt izolowany i odpowiedni kabel.
- Poznaj standardowe kolory przewodów: fazowy (L - brąz/czarny), neutralny (N - niebieski), ochronny (PE - żółto-zielony).
- Włącznik przelotowy montuj wyłącznie na przewodzie fazowym (L).
- Rozważ użycie gotowych kabli z wtyczką i włącznikiem dla większej prostoty i bezpieczeństwa.
- Unikaj pracy pod napięciem, pomyłek w przewodach oraz słabych połączeń, które mogą prowadzić do awarii lub zagrożeń.
Dlaczego podłączenie światła z gniazdka to rozwiązanie, którego możesz potrzebować?
Zastanawiałeś się kiedyś, jak dodać nowe źródło światła do pomieszczenia, nie angażując się w kosztowne i czasochłonne prace remontowe? Podłączenie oświetlenia bezpośrednio do gniazdka elektrycznego to popularne rozwiązanie, zwłaszcza w sytuacjach, gdy nie ma możliwości modyfikacji istniejącej instalacji elektrycznej w ścianach. To idealna opcja, gdy potrzebujesz tymczasowego oświetlenia, na przykład w wynajmowanym mieszkaniu, w którym nie możesz ingerować w strukturę ścian, lub gdy chcesz stworzyć elastyczną aranżację wnętrza, umożliwiającą łatwe przenoszenie lampy.
Główne zalety tego rozwiązania to przede wszystkim łatwość instalacji i brak konieczności kucia ścian czy prowadzenia skomplikowanych prac elektrycznych. Możesz szybko i bez większego wysiłku dodać światło tam, gdzie jest potrzebne, a także z łatwością przenieść lampę w inne miejsce, jeśli zmienisz wystrój lub funkcję pomieszczenia. To także świetna baza do tworzenia mobilnych lamp, które możesz swobodnie przestawiać.Oczywiście, istnieją też pewne ograniczenia. Najbardziej widocznym jest konieczność estetycznego ułożenia kabli, które będą widoczne na ścianie lub podłodze. Wymaga to przemyślanego planowania i często użycia listew maskujących lub opasek kablowych. Ponadto, każde takie podłączenie zajmuje jedno gniazdko elektryczne, co może być problemem w pomieszczeniach, gdzie liczba dostępnych gniazdek jest ograniczona. Mimo tych drobnych niedogodności, elastyczność i prostota tego rozwiązania często przeważają.
Zanim zaczniesz – absolutne podstawy bezpieczeństwa przy pracy z prądem
Praca z prądem elektrycznym, nawet ta pozornie prosta, wymaga maksymalnej ostrożności i świadomości zagrożeń. Porażenie prądem może być śmiertelne, dlatego absolutnie kluczowe jest przestrzeganie zasad bezpieczeństwa. Zaczynamy od "Kroku zero", który jest najważniejszy w całym procesie.
Absolutną podstawą jest wyłączenie zasilania w danym obwodzie poprzez wyłączenie odpowiedniego bezpiecznika w skrzynce rozdzielczej. Nie wystarczy wyciągnąć wtyczki z gniazdka, jeśli zamierzasz pracować przy samej oprawie, która jest już podłączona do instalacji. Zawsze znajdź odpowiedni bezpiecznik (np. dla oświetlenia w danym pomieszczeniu) i upewnij się, że jest on w pozycji "wyłączony".
Po wyłączeniu bezpiecznika, kolejnym, równie ważnym krokiem jest weryfikacja braku napięcia. Do tego celu służy próbnik napięcia, który moim zdaniem jest najważniejszym przyrządem w Twojej skrzynce narzędziowej do prac elektrycznych. Próbnik (tester) napięcia pozwala sprawdzić, czy w przewodach faktycznie nie ma prądu. Pamiętaj o zasadzie "ograniczonego zaufania" – nawet jeśli jesteś pewien, że zasilanie jest wyłączone, ZAWSZE sprawdź to próbnikiem. Dotknij końcówką próbnika do każdej żyły przewodu, z którą zamierzasz pracować. Jeśli próbnik nie zaświeci się, możesz uznać, że przewód jest bezpieczny do dalszych działań. To prosta czynność, która może uratować życie.Skompletuj swój zestaw: Narzędzia i materiały, które musisz przygotować
Zanim przystąpisz do właściwej pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to połowa sukcesu i gwarancja bezpiecznego wykonania zadania.
Narzędzia, bez których praca będzie niemożliwa (i niebezpieczna)
- Śrubokręt (najlepiej izolowany): Będziesz go potrzebować do dokręcania zacisków we wtyczce, oprawce czy włączniku. Izolowany śrubokręt to taki, którego rękojeść i część trzonu pokryte są warstwą izolacyjną, chroniącą przed przypadkowym porażeniem prądem. To absolutna podstawa bezpieczeństwa.
- Ściągacz do izolacji: Ten specjalistyczny przyrząd pozwala precyzyjnie usunąć izolację z żył przewodu, nie uszkadzając przy tym samych miedzianych drucików. Użycie noża jest możliwe, ale znacznie bardziej ryzykowne i mniej precyzyjne.
- Nożyk (np. tapicerski): Przyda się do nacinania izolacji zewnętrznej kabla, aby uzyskać dostęp do wewnętrznych żył. Używaj go ostrożnie, aby nie uszkodzić izolacji wewnętrznych przewodów.
- Próbnik napięcia: Jak już wspomniałem, to Twój niezawodny strażnik bezpieczeństwa. Upewnij się, że masz sprawny próbnik i wiesz, jak z niego korzystać.
Wybór odpowiedniego kabla: Jaki przewód do jakiej lampy?
Wybór odpowiedniego przewodu jest kluczowy dla bezpieczeństwa i prawidłowego działania lampy. Musisz zwrócić uwagę na liczbę żył oraz przekrój przewodu. W zależności od klasy ochronności lampy, będziesz potrzebować przewodu 2-żyłowego lub 3-żyłowego. Na przykład, do prostych lamp stołowych, które nie wymagają uziemienia (II klasa ochronności), często wystarczy przewód OMY 2x0,75mm². Jeśli jednak lampa jest metalowa i wymaga uziemienia (I klasa ochronności), konieczny będzie przewód OWP 3x0,75mm², który zawiera żyłę ochronną.
Liczba "0,75mm²" oznacza przekrój żył, który jest standardowy dla oświetlenia domowego i wystarczający dla większości lamp o typowej mocy. Zawsze upewnij się, że przekrój przewodu jest odpowiedni do mocy lampy, choć w przypadku oświetlenia domowego rzadko zdarza się, aby był to problem.
Wtyczka, włącznik, oprawka – na co zwrócić uwagę przy zakupie?
- Wtyczka: Wybierz wtyczkę odpowiednią do Twoich gniazdek. W Polsce najczęściej używane są wtyczki płaskie (bez uziemienia) lub z uziemieniem (tzw. "schuko"). Jeśli lampa wymaga uziemienia, wtyczka również musi je posiadać. Zwróć uwagę na jakość wykonania – solidne tworzywo i dobrze spasowane elementy to podstawa.
- Włącznik przelotowy: Na rynku dostępne są różne typy, np. kołyskowe, suwakowe, a nawet nożne. Wybierz taki, który będzie dla Ciebie najwygodniejszy w obsłudze. Sprawdź dopuszczalną moc, jaką może obsłużyć włącznik – powinna być większa niż moc żarówki, której zamierzasz użyć.
- Oprawka żarówki: Upewnij się, że oprawka ma odpowiedni typ gwintu (najpopularniejsze to E27 i E14) i jest przystosowana do mocy żarówki, którą planujesz w niej umieścić. Materiał oprawki (np. bakelit, ceramika) również ma znaczenie dla trwałości i bezpieczeństwa.
Zawsze szukaj produktów posiadających certyfikaty bezpieczeństwa (np. CE), co jest gwarancją, że spełniają one europejskie normy. Nie oszczędzaj na jakości komponentów elektrycznych – to inwestycja w Twoje bezpieczeństwo.
Jak podłączyć światło z gniazdka? Instrukcja krok po kroku
Gdy masz już wszystkie narzędzia i materiały, a także upewniłeś się, że zasilanie jest wyłączone, możemy przejść do właściwego podłączania. Pamiętaj, aby każdy krok wykonywać z precyzją i spokojem.
Krok 1: Przygotowanie przewodu – jak prawidłowo zdjąć izolację?
Pierwszym etapem jest przygotowanie końcówek przewodu. Za pomocą nożyka tapicerskiego delikatnie natnij izolację zewnętrzną kabla na długości około 2-3 centymetrów od końca. Bądź ostrożny, aby nie uszkodzić izolacji wewnętrznych żył. Następnie zdejmij zewnętrzną izolację, odsłaniając kolorowe żyły. Kolejnym krokiem jest zdjęcie izolacji z każdej pojedynczej żyły (brązowej, niebieskiej, a jeśli jest, to również żółto-zielonej) na długości około 0,5-1 cm. Do tego celu użyj ściągacza do izolacji – pozwoli to na precyzyjne usunięcie izolacji bez ryzyka przecięcia czy uszkodzenia miedzianych drucików. Odizolowane końcówki powinny być czyste i nieposzarpane.

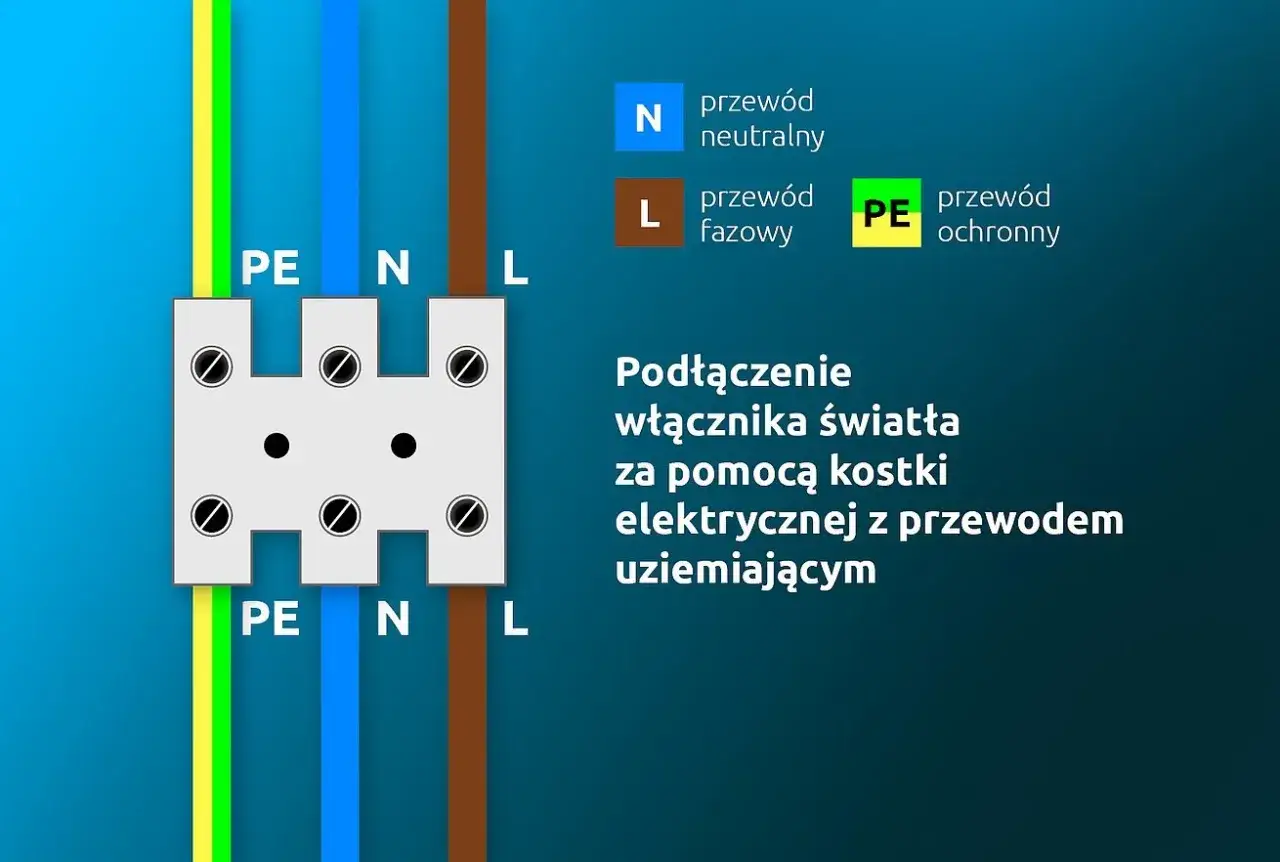

Krok 2: Montaż wtyczki – magia kolorów kabli (L, N, PE)
Teraz czas na podłączenie wtyczki. Otwórz jej obudowę, zazwyczaj odkręcając śrubkę. Wewnątrz zobaczysz zaciski, do których należy podłączyć przewody. Kluczowe jest prawidłowe przyporządkowanie żył do odpowiednich zacisków. Według danych e-sklepelektryczny.pl, w polskich instalacjach standardowo stosuje się następujące kolory przewodów:
| Oznaczenie | Kolor przewodu | Funkcja |
|---|---|---|
| L (Faza) | Brązowy lub czarny | Przewód pod napięciem |
| N (Neutralny) | Niebieski | Przewód powrotny |
| PE (Ochronny) | Żółto-zielony | Uziemienie, ochrona przed porażeniem |
Wtyczki z uziemieniem mają zazwyczaj trzy zaciski. Żyłę fazową (brązową lub czarną) podłącz do jednego z zacisków roboczych, żyłę neutralną (niebieską) do drugiego zacisku roboczego. Żyłę ochronną (żółto-zieloną) podłącz do zacisku uziemiającego, który często jest oznaczony symbolem uziemienia (trzy poziome kreski, z których dolna jest najkrótsza). Jeśli wtyczka jest płaska (bez uziemienia), podłączasz tylko żyłę fazową i neutralną. Upewnij się, że wszystkie śrubki zacisków są mocno dokręcone, a żadne luźne druciki nie wystają poza zaciski. Po podłączeniu żył, zamknij obudowę wtyczki.
Krok 3: Podłączenie oprawki żarówki lub lampy – gdzie który przewód?
Następnie podłącz przewody do oprawki żarówki lub zacisków lampy. Proces jest podobny do montażu wtyczki. Otwórz obudowę oprawki. W środku znajdziesz dwa lub trzy zaciski. Żyłę fazową (brązową/czarną) podłącz do zacisku, który łączy się ze stykiem centralnym oprawki (tym na dole, do którego dotyka czubek żarówki). Żyłę neutralną (niebieską) podłącz do zacisku, który łączy się z gwintem oprawki. Jeśli lampa posiada metalową obudowę i wymaga uziemienia, żyłę ochronną (żółto-zieloną) podłącz do specjalnego zacisku uziemiającego na obudowie lampy. Ponownie, dokładnie dokręć wszystkie śrubki, aby zapewnić pewne połączenie i uniknąć iskrzenia.
Rola przewodu ochronnego (żółto-zielony) – kiedy jest konieczny?
Przewód ochronny (PE), oznaczony kolorem żółto-zielonym, pełni niezwykle ważną funkcję bezpieczeństwa. Jego zadaniem jest odprowadzenie prądu upływowego do ziemi w przypadku awarii izolacji urządzenia, co zapobiega porażeniu prądem. Jest on absolutnie konieczny w lampach metalowych oraz we wszystkich urządzeniach I klasy ochronności, czyli takich, które posiadają metalową obudowę i wymagają uziemienia. Jeśli lampa ma plastikową obudowę i jest oznaczona jako II klasa ochronności (symbol dwóch kwadratów, jeden w drugim), oznacza to, że posiada podwójną izolację i nie wymaga podłączenia przewodu ochronnego. W takich przypadkach przewód żółto-zielony często nie występuje w kablu zasilającym. Zawsze sprawdź oznaczenia na swojej lampie, aby wiedzieć, czy uziemienie jest wymagane.
Jak zamontować włącznik na kablu? Prosty poradnik, który ułatwi Ci życie
Włącznik przelotowy to bardzo praktyczny element, który pozwala na wygodne włączanie i wyłączanie światła bez konieczności wyciągania wtyczki z gniazdka. Jego montaż jest prosty, ale wymaga precyzji.
Wybór miejsca na włącznik – ergonomia i wygoda użytkowania
Zanim przystąpisz do montażu, zastanów się, gdzie umieścić włącznik na kablu. Wybierz takie miejsce, aby był on łatwo dostępny i wygodny w obsłudze, bez konieczności schylania się czy szukania go po omacku. Zazwyczaj jest to około 20-30 cm od lampy lub wtyczki, w zależności od preferencji i sposobu użytkowania.

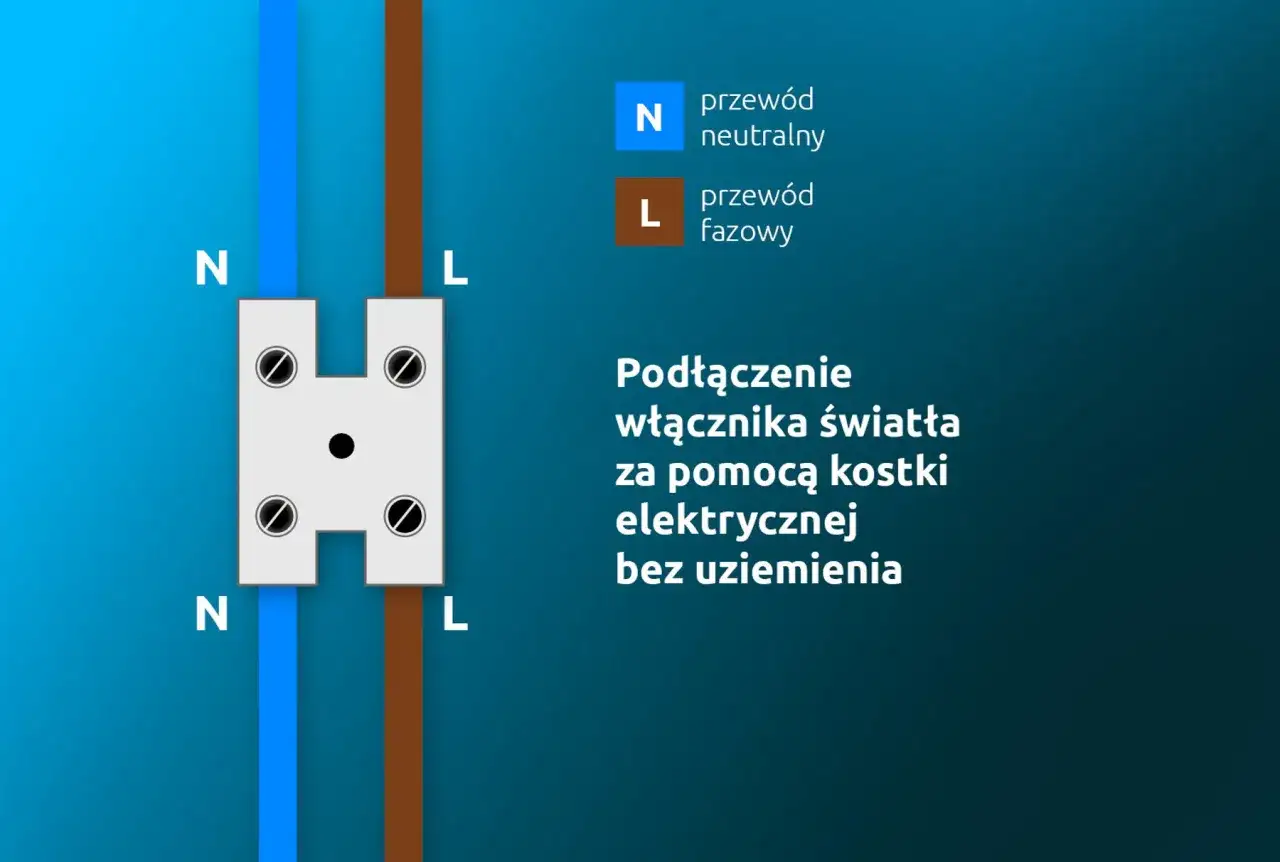

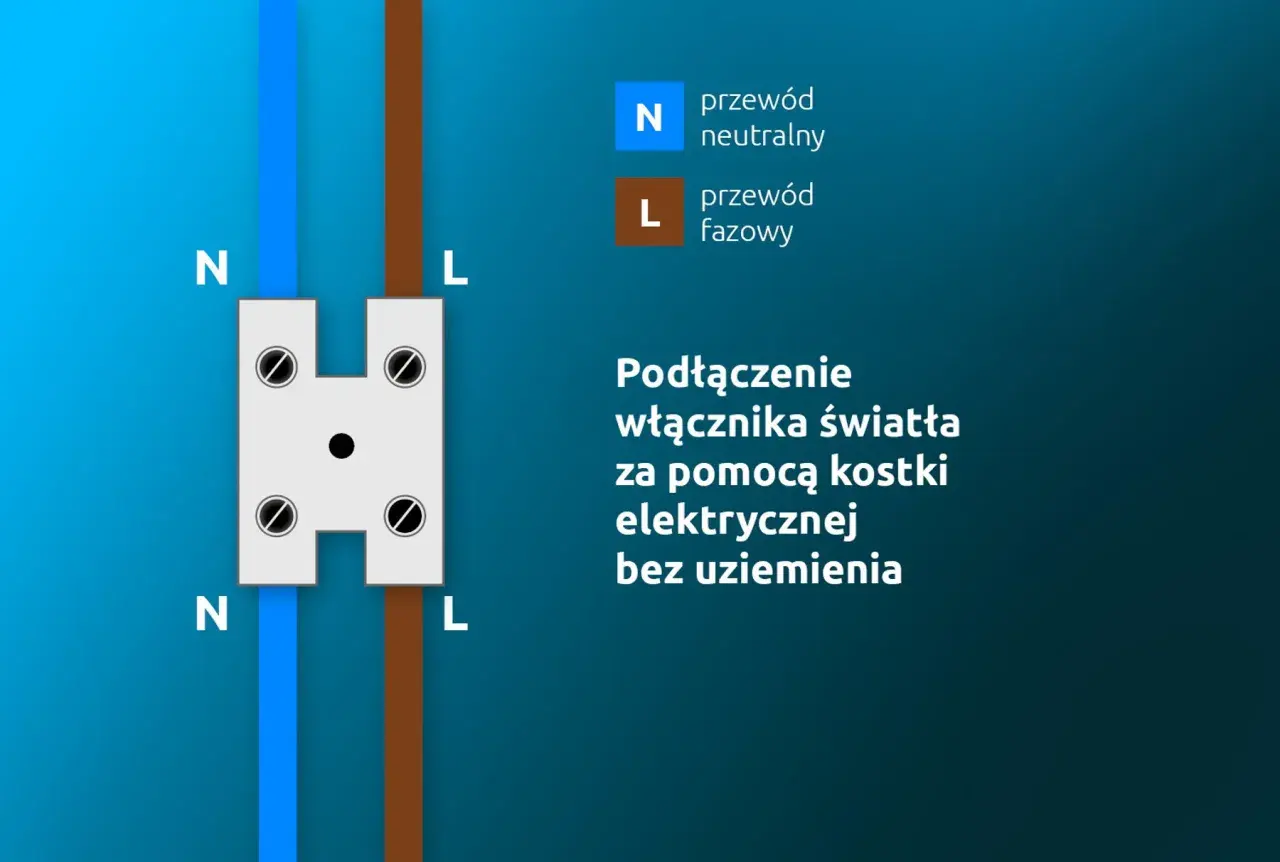

Schemat podłączenia włącznika przelotowego – którą żyłę przeciąć?
Montaż włącznika przelotowego jest specyficzny – włącznik zawsze montuje się wyłącznie na żyle fazowej (L – brązowej lub czarnej). Żyła neutralna (niebieska) i ewentualna ochronna (żółto-zielona) pozostają nienaruszone i omijają włącznik. Aby to zrobić, najpierw rozdziel kabel na dwie części w miejscu, gdzie ma znaleźć się włącznik. Następnie, na żyle fazowej (brązowej/czarnej) przetnij izolację zewnętrzną i wewnętrzną, tak aby przerwać ciągłość tej żyły. Odizoluj końcówki przerwanej żyły na długości około 0,5-1 cm. Otwórz obudowę włącznika przelotowego. Wewnątrz znajdziesz dwa zaciski. Podłącz jedną odizolowaną końcówkę żyły fazowej do jednego zacisku włącznika, a drugą do drugiego. Dokładnie dokręć śrubki zacisków. Żyłę neutralną (niebieską) oraz ewentualnie ochronną (żółto-zieloną) przeprowadź przez włącznik, tak aby nie były podłączone do jego zacisków, ale swobodnie przechodziły przez obudowę, zachowując ciągłość.
Bezpieczne zamykanie obudowy i testowanie poprawności działania
Po podłączeniu wszystkich żył, upewnij się, że żadne luźne druciki nie wystają i że izolacja jest nienaruszona. Następnie ostrożnie zamknij obudowę włącznika, upewniając się, że przewody nie są przyciśnięte ani uszkodzone. Po zamknięciu, możesz przeprowadzić wstępny test działania. Wkręć żarówkę do oprawki, podłącz wtyczkę do gniazdka (pamiętając o ponownym włączeniu bezpiecznika!) i sprawdź, czy lampa włącza się i wyłącza za pomocą włącznika. Jeśli wszystko działa, możesz uznać ten etap za zakończony.
Droga na skróty, czyli gotowe przewody z wtyczką i włącznikiem
Nie każdy czuje się komfortowo z samodzielnym podłączaniem przewodów, a czasem po prostu brakuje czasu lub odpowiednich narzędzi. W takich sytuacjach z pomocą przychodzą gotowe rozwiązania.
Kiedy warto sięgnąć po gotowe rozwiązanie?
Zakup gotowego kabla z fabrycznie zamontowaną wtyczką i włącznikiem to doskonała opcja, jeśli cenisz sobie prostotę, szybkość i maksymalne bezpieczeństwo. Takie rozwiązanie znacznie upraszcza pracę i zwiększa bezpieczeństwo, eliminując konieczność samodzielnego montażu tych elementów. Jest to szczególnie polecane dla osób, które nie mają doświadczenia w pracach elektrycznych lub po prostu chcą zaoszczędzić czas. Gotowe kable są produkowane i testowane fabrycznie, co minimalizuje ryzyko błędów montażowych, które mogłyby prowadzić do awarii lub zagrożeń.
Przegląd dostępnych na rynku gotowych kabli zasilających
Rynek oferuje szeroki wybór gotowych kabli zasilających, które różnią się długością, kolorem, typem wtyczki oraz rodzajem włącznika. Możesz znaleźć kable z płaskimi wtyczkami lub z uziemieniem, włącznikami kołyskowymi, suwakowymi, a nawet nożnymi, które są idealne do lamp podłogowych. Dostępne są w różnych kolorach, co pozwala dopasować je do estetyki wnętrza. Wybierając gotowy kabel, zwróć uwagę na jego długość, aby był wystarczający do Twoich potrzeb, oraz na to, czy posiada odpowiednią liczbę żył (2-żyłowy lub 3-żyłowy) w zależności od wymagań Twojej lampy.
Najczęstsze błędy i problemy – sprawdź, jak ich uniknąć
Nawet przy najlepszych intencjach i starannym wykonywaniu instrukcji, czasem zdarzają się błędy. Warto znać te najczęstsze, aby móc ich uniknąć lub szybko zidentyfikować i naprawić. Do typowych błędów należą: praca pod napięciem, pomylenie przewodów (zwłaszcza fazowego z neutralnym), słabe dokręcenie styków w złączkach lub zaciskach oraz niewłaściwa izolacja połączeń.
Pomylone przewody – co może się stać i jak to naprawić?
Pomylenie przewodów to jeden z najgroźniejszych błędów. Jeśli zamienisz miejscami przewód fazowy (L) z neutralnym (N), lampa nadal będzie działać, ale gwint oprawki będzie pod napięciem, co stwarza ogromne ryzyko porażenia przy wymianie żarówki. Jeszcze gorzej, jeśli pomylisz fazę z przewodem ochronnym (PE) – może to doprowadzić do zwarcia i zadziałania bezpieczników, a w skrajnych przypadkach nawet do uszkodzenia urządzenia. Zawsze sprawdzaj kolory i oznaczenia. Jeśli masz wątpliwości, użyj próbnika napięcia, aby zidentyfikować fazę (próbnik zaświeci się). Naprawa polega na ponownym podłączeniu przewodów zgodnie z ich funkcją i kolorem.
Luzujące się styki i przegrzewanie – ukryte zagrożenia
Niedokręcone śrubki w zaciskach wtyczki, włącznika czy oprawki to cichy zabójca. Słabe połączenie zwiększa rezystancję, co prowadzi do przegrzewania się styków, iskrzenia, a w konsekwencji może spowodować pożar. Zawsze upewnij się, że wszystkie śrubki są mocno dokręcone, a przewody pewnie trzymają się w zaciskach. Regularnie sprawdzaj te połączenia, zwłaszcza w starszych instalacjach.
Lampa nie działa po podłączeniu – co sprawdzić w pierwszej kolejności?
Jeśli po podłączeniu lampa nie świeci, nie panikuj. Oto lista kontrolna, co należy sprawdzić:
- Bezpiecznik: Sprawdź, czy bezpiecznik w skrzynce rozdzielczej nie wybił.
- Wtyczka w gniazdku: Upewnij się, że wtyczka jest prawidłowo i mocno włożona do gniazdka.
- Gniazdko: Sprawdź inne urządzenie w tym samym gniazdku, aby upewnić się, że gniazdko w ogóle działa.
- Żarówka: Sprawdź, czy żarówka jest sprawna i prawidłowo wkręcona.
- Włącznik: Upewnij się, że włącznik jest w pozycji "włączony".
- Połączenia: Otwórz wtyczkę, włącznik i oprawkę, a następnie sprawdź, czy wszystkie przewody są prawidłowo podłączone i śrubki mocno dokręcone.
Prace elektryczne, nawet te pozornie proste, wiążą się z ryzykiem porażenia prądem. W przypadku jakichkolwiek wątpliwości zaleca się konsultację z wykwalifikowanym elektrykiem.
Finalizacja projektu: O czym pamiętać po zakończeniu pracy?
Zakończenie pracy to nie tylko podłączenie ostatniego przewodu, ale także ostatnie sprawdzenia i zadbanie o estetykę. To ważne, aby Twój projekt był nie tylko funkcjonalny, ale i bezpieczny oraz dobrze wyglądał.
Ostateczny test i kontrola bezpieczeństwa
Po podłączeniu wszystkich elementów i upewnieniu się, że lampa działa, przeprowadź ostatni, dokładny test i kontrolę bezpieczeństwa. Włącz lampę na kilka minut i obserwuj, czy nie pojawiają się żadne niepokojące sygnały, takie jak iskrzenie, dziwne zapachy (spalenizna) czy nadmierne nagrzewanie się wtyczki, włącznika lub oprawki. Dokładnie obejrzyj wszystkie połączenia, upewniając się, że izolacja jest nienaruszona, a żadne przewody nie są odsłonięte. To Twoja ostatnia szansa na wykrycie potencjalnych zagrożeń.
Przeczytaj również: Stare kolory kabli - Jak bezpiecznie zidentyfikować przewody?
Maskowanie i estetyczne ułożenie kabla
Ostatnim krokiem jest zadbanie o estetykę. Widoczne kable mogą psuć wygląd wnętrza i stanowić przeszkodę. Rozważ użycie listew maskujących, które można przykleić do ściany lub podłogi, aby ukryć przewód. Inne opcje to specjalne opaski kablowe, które pomogą uporządkować kabel wzdłuż mebli, lub kreatywne rozwiązania, takie jak prowadzenie kabla wzdłuż listew przypodłogowych. Celem jest, aby kabel nie tylko nie rzucał się w oczy, ale także nie stanowił zagrożenia potknięcia. Pamiętaj, że schludne ułożenie kabla to także element bezpieczeństwa.
