Stare kolory kabli - Jak bezpiecznie zidentyfikować przewody?

Niezależnie od tego, czy planujesz remont, czy po prostu chcesz podłączyć nową lampę, praca z instalacją elektryczną w starym budownictwie może być wyzwaniem. Kolory przewodów, które znasz z dzisiejszych standardów, często nie mają zastosowania w instalacjach sprzed lat, co stwarza poważne ryzyko. Ten artykuł pomoże Ci zrozumieć historyczne oznaczenia i nauczy, jak bezpiecznie identyfikować przewody, aby uniknąć niebezpiecznych pomyłek.

Remont w starym budownictwie? Zrozum, co mówią do Ciebie stare kolory kabli elektrycznych

Praca z instalacją elektryczną w starym budownictwie to często podróż w czasie. Kiedy otwieramy puszkę instalacyjną lub gniazdko w mieszkaniu z lat 70. czy 80., możemy być zaskoczeni tym, co zastaniemy. Kolory przewodów, które intuicyjnie kojarzymy z fazą, zerem czy uziemieniem, mogą okazać się zupełnie inne od współczesnych standardów. To nie jest kwestia przypadku, lecz braku spójnych norm i zmieniających się regulacji na przestrzeni dekad. Dla kogoś, kto remontuje mieszkanie lub po prostu chce podłączyć nową lampę, napotkanie niestandardowych oznaczeń może być źródłem frustracji, ale przede wszystkim – poważnego zagrożenia.

Dlaczego kolory przewodów w Twojej ścianie mogą być inne niż oczekujesz?

W starych instalacjach, zwłaszcza tych pochodzących z okresu PRL-u i wcześniejszych, kolorystyka przewodów była znacznie mniej ustandaryzowana niż ma to miejsce obecnie. Nie istniała jedna, spójna norma, która precyzowałaby oznaczenia kolorystyczne dla przewodów fazowych, neutralnych czy ochronnych. To prowadziło do ogromnej różnorodności w zależności od roku budowy obiektu, regionu, dostępności materiałów, a nawet indywidualnych praktyk danego instalatora. Można było spotkać przewody w kolorach, które dziś są zarezerwowane dla zupełnie innych funkcji, co czyni identyfikację bez specjalistycznych narzędzi niezwykle ryzykowną.

Chaos w normach: krótka historia standardów kolorystycznych w polskich instalacjach

Ewolucja standardów kolorystycznych w Polsce to długa i kręta droga. Przed rokiem 2007 brakowało pełnej harmonizacji, co skutkowało tym, że różne kolory były przypisywane do fazy, zera czy uziemienia w różnych dekadach. Na przykład, przewód fazowy (L) najczęściej był czarny, ale często spotykano również czerwony, a nawet szary lub biały. Przewód zerowy/neutralny (N) w instalacjach z lat 60., 70. i 80. często był szary lub biały, choć przed 1965 rokiem szary był standardem dla neutralnego. Dopiero później, przed ujednoliceniem norm, zaczął pojawiać się niebieski. Co więcej, przewód ochronny (PE), jeśli w ogóle występował, bywał oznaczany kolorem czerwonym (co dziś jest skrajnie niebezpieczne, gdyż czerwień kojarzy się z fazą) lub, w instalacjach przejściowych, już żółto-zielonym. Według danych serwisu grubygrow.pl, ta niespójność historycznych norm jest jednym z głównych wyzwań przy pracach remontowych w starych budynkach.

Największe ryzyko przy montażu: Pomyłka, która może kosztować życie lub zdrowie

Konsekwencje błędnej identyfikacji przewodów w starej instalacji elektrycznej mogą być katastrofalne. Pomyłka w podłączeniu przewodu fazowego może prowadzić do porażenia prądem, które w skrajnych przypadkach jest śmiertelne. Niewłaściwe połączenie może również spowodować uszkodzenie podłączanego sprzętu, a nawet pożar, jeśli dojdzie do zwarcia lub przegrzania instalacji. Zgadywanie, który przewód jest który, jest absolutnie niedopuszczalne. Każda praca przy elektryczności wymaga precyzji i weryfikacji za pomocą odpowiednich narzędzi. Nie ma tu miejsca na "może się uda" – stawką jest Twoje bezpieczeństwo i bezpieczeństwo Twoich bliskich.

Dekoder starych instalacji: Przewodnik po kolorach z czasów PRL i lat 90.

Zrozumienie historycznych oznaczeń to pierwszy krok do bezpiecznej pracy. Ta sekcja ma na celu rozjaśnić mroki przeszłości i pomóc Ci zdekodować, co oznaczają kolory przewodów, które możesz napotkać w starych instalacjach.

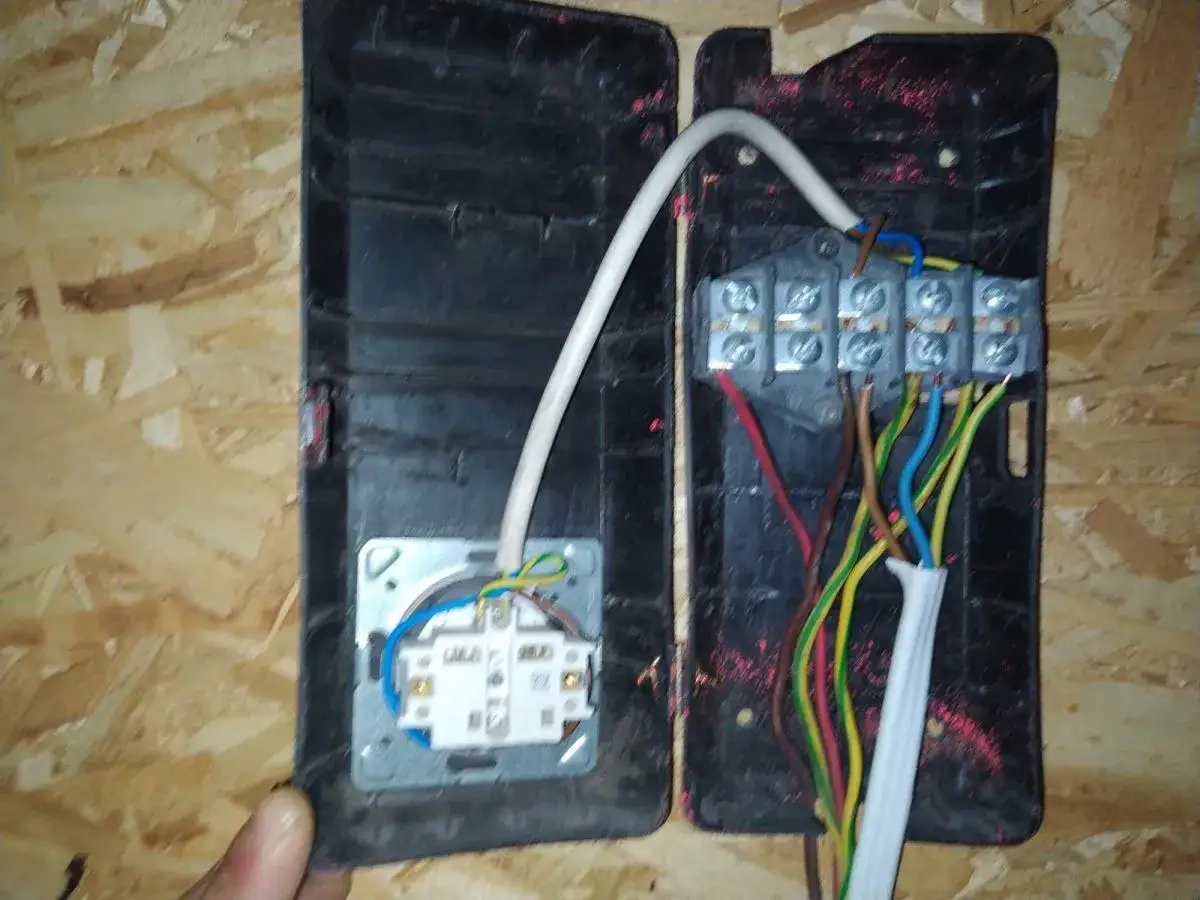

Instalacja dwużyłowa – jak rozpoznać fazę i zero, gdy brakuje trzeciego kabla?

Instalacje dwużyłowe były niezwykle powszechne w starym budownictwie. Charakteryzowały się tym, że składały się wyłącznie z przewodu fazowego (L) i zerowego (który dziś nazywamy neutralnym, N). Kluczową cechą tych instalacji jest brak osobnego przewodu ochronnego (PE). To oznacza, że urządzenia elektryczne klasy I, które wymagają uziemienia, nie mogą być w pełni bezpiecznie podłączone bez dodatkowych zabezpieczeń. W takiej sytuacji, prawidłowe zidentyfikowanie przewodu fazowego i neutralnego jest absolutnie kluczowe, ponieważ to na nich opiera się cała funkcjonalność i podstawowe bezpieczeństwo.

Czarny, szary, biały, a może niebieski? Co oznaczają poszczególne kolory w starych przewodach

• Przewód fazowy (L): W dawnych instalacjach najczęściej był to przewód czarny. Jednakże, w zależności od okresu i producenta, można było spotkać również przewody czerwone, a nawet szare lub białe. To właśnie ta różnorodność sprawia, że poleganie wyłącznie na kolorze jest tak niebezpieczne.
• Przewód zerowy/neutralny (N): W instalacjach z lat 60., 70. i 80. często stosowano kolor szary lub biały. Warto pamiętać, że przed 1965 rokiem przewód neutralny bywał szary. W późniejszym okresie, jeszcze przed pełnym ujednoliceniem norm, zaczął pojawiać się kolor niebieski, który dziś jest standardem dla przewodu neutralnego.
• Przewód ochronny (PE): Jeśli w ogóle występował, co było rzadkością w typowych instalacjach dwużyłowych, bywał oznaczany kolorem czerwonym. W instalacjach przejściowych, bliżej współczesności, można było już spotkać kolor żółto-zielony. Pamiętaj, że czerwony jako przewód ochronny to dziś niedopuszczalna praktyka, ponieważ kolor czerwony jest obecnie zarezerwowany dla fazy.

Pamiętaj, że te kolory to jedynie wskazówki historyczne. Nigdy nie należy im bezwzględnie ufać. Zawsze konieczna jest weryfikacja za pomocą odpowiednich narzędzi pomiarowych.

Czym było "zerowanie" i dlaczego dziś jest to rozwiązanie surowo zabronione?

"Zerowanie" to historyczna metoda ochrony przed porażeniem, która polegała na mostkowaniu bolca ochronnego w gniazdku z przewodem zerowym (neutralnym). Ideą było to, że w przypadku zwarcia fazy z metalową obudową urządzenia, prąd popłynąłby przez przewód zerowy, powodując zadziałanie zabezpieczeń (np. bezpiecznika topikowego). Dziś jednak jest to praktyka niedopuszczalna i niezwykle niebezpieczna. Dlaczego? Ponieważ w przypadku przerwania przewodu zerowego (np. w wyniku uszkodzenia instalacji), metalowe obudowy wszystkich podłączonych do takiego "zerowanego" gniazdka urządzeń mogą znaleźć się pod pełnym napięciem fazowym. Dotknięcie takiego urządzenia grozi wówczas śmiertelnym porażeniem. Współczesne normy bezpieczeństwa wymagają dedykowanego przewodu ochronnego (PE), niezależnego od przewodu neutralnego (N).

Stare vs. Nowe: Jak przełożyć dawne oznaczenia na dzisiejsze standardy?

Zrozumienie ewolucji norm jest kluczowe, aby bezpiecznie adaptować stare instalacje do współczesnych potrzeb. Poniżej przedstawiam porównanie, które pomoże Ci zorientować się w zmianach.

Tabela porównawcza: Stare i aktualne kolory kabli (norma PN-HD 308 S2: 2007)

Poniższa tabela zestawia historyczne oznaczenia kolorystyczne z tymi, które obowiązują zgodnie z aktualną normą PN-HD 308 S2: 2007. Pamiętaj, że kolory w starych instalacjach są jedynie orientacyjne i zawsze wymagają weryfikacji.

Ewolucja bezpieczeństwa: Jak zmieniała się rola przewodu neutralnego (N) i ochronnego (PE)?

Podejście do bezpieczeństwa w instalacjach elektrycznych przeszło znaczącą ewolucję. Kluczowym krokiem w zwiększaniu bezpieczeństwa było oddzielenie funkcji przewodu neutralnego (N) od ochronnego (PE). W dawnych instalacjach przewód neutralny często pełnił również funkcję ochronną (tzw. zerowanie), co, jak już wspomniałem, niosło ze sobą ogromne ryzyko. Współczesne normy jasno rozróżniają te dwa przewody: neutralny służy do przesyłu prądu (zamknięcia obwodu), natomiast ochronny ma za zadanie odprowadzić prąd upływowy w przypadku awarii izolacji, chroniąc użytkownika przed porażeniem. To rozdzielenie jest fundamentem nowoczesnych systemów ochrony przeciwporażeniowej, takich jak wyłączniki różnicowoprądowe.

Trzy fazy w starej instalacji – czy można spotkać kolory inne niż czarny?

W instalacjach trójfazowych w starym budownictwie sytuacja jest podobna do jednofazowych – brak ujednoliconych norm powodował dużą różnorodność. Chociaż czarny był dominującym kolorem dla przewodów fazowych, ze względu na brak spójnych regulacji, można było spotkać inne kolory (np. czerwony, brązowy, szary) dla poszczególnych faz. To sprawia, że identyfikacja w takich przypadkach jest jeszcze trudniejsza i wymaga szczególnej ostrożności. W instalacjach trójfazowych, gdzie napięcia są wyższe, a moc przesyłana większa, błąd w identyfikacji może mieć jeszcze poważniejsze konsekwencje. Zawsze należy traktować każdy przewód jako potencjalnie fazowy, dopóki nie zostanie to zweryfikowane pomiarami.

Praktyka i bezpieczeństwo: Jak prawidłowo i bez ryzyka pracować ze starą instalacją?

Praca z elektrycznością zawsze wymaga ostrożności i odpowiedniego przygotowania. W przypadku starych instalacji te zasady stają się jeszcze ważniejsze. Poniżej przedstawiam kluczowe wskazówki, które pomogą Ci działać bezpiecznie.

Zasada nr 1: Zawsze wyłącz zasilanie! Gdzie szukać bezpieczników?

Nigdy nie ufaj kolorom!

Nigdy nie ufaj kolorom! Jak użyć próbnika napięcia i multimetru, by mieć 100% pewności?

Powtórzę to jeszcze raz: nigdy nie ufaj wyłącznie kolorom w starych instalacjach. To jest klucz do Twojego bezpieczeństwa. Jedyną pewną metodą identyfikacji przewodów jest użycie specjalistycznych narzędzi:

• Próbnik napięcia (tzw. "neonówka"): To proste narzędzie służy do szybkiej identyfikacji przewodu fazowego (L). Dotknij końcówką próbnika do przewodu, a palcem do metalowej części na końcu rękojeści. Jeśli lampka w próbniku zaświeci się, oznacza to, że masz do czynienia z przewodem fazowym. Pamiętaj jednak, że próbnik wskazuje tylko fazę i nie daje pełnej informacji o pozostałych przewodach.
• Multimetr (lub woltomierz): To bardziej zaawansowane urządzenie, które jest niezbędne do pełnej weryfikacji. Pozwala na precyzyjny pomiar napięcia między przewodami. Aby zidentyfikować przewody:
  1. Upewnij się, że zasilanie jest włączone (tylko na czas pomiaru, z zachowaniem największej ostrożności!).
  2. Ustaw multimetr na pomiar napięcia przemiennego (AC).
  3. Zmierz napięcie między każdym przewodem a ziemią (np. uziemionym elementem metalowym, jeśli masz pewność, że jest uziemiony). Przewód fazowy (L) wskaże około 230V względem ziemi. Przewód neutralny (N) powinien wskazać blisko 0V.
  4. Zmierz napięcie między dwoma przewodami. Między fazą (L) a neutralnym (N) powinieneś odczytać około 230V. Między fazą (L) a ochronnym (PE) również około 230V. Między neutralnym (N) a ochronnym (PE) powinno być blisko 0V.
  Multimetr jest niezbędny do pełnej weryfikacji i prawidłowej identyfikacji fazy (L), neutralnego (N) i ochronnego (PE), jeśli występuje.

Krok po kroku: Bezpieczne podłączanie nowej lampy do instalacji dwużyłowej

Podłączanie lampy do starej instalacji dwużyłowej to częsty scenariusz. Oto uproszczony przewodnik:

1. Wyłącz zasilanie: To absolutny priorytet. Upewnij się, że odpowiedni bezpiecznik jest wyłączony, a zasilanie odcięte.
2. Zidentyfikuj fazę (L) i zero (N): Użyj próbnika napięcia i multimetru, aby bezbłędnie zidentyfikować przewód fazowy i neutralny w Twojej instalacji.
3. Podłącz przewód fazowy lampy: Podłącz przewód fazowy (zazwyczaj brązowy lub czarny) lampy do zidentyfikowanego przewodu fazowego (L) w instalacji.
4. Podłącz przewód neutralny lampy: Podłącz przewód neutralny (zazwyczaj niebieski) lampy do zidentyfikowanego przewodu zerowego (N) w instalacji.
5. Co zrobić z przewodem ochronnym (PE) lampy, gdy w instalacji go brakuje? W instalacji dwużyłowej nie ma dedykowanego przewodu ochronnego. W takiej sytuacji przewód PE (żółto-zielony) lampy należy zabezpieczyć (np. zaizolować) i pozostawić niepodłączony. Nigdy nie podłączaj go do przewodu neutralnego w instalacji dwużyłowej, ponieważ jest to niebezpieczne "zerowanie". Pamiętaj, że w takiej konfiguracji urządzenie nie będzie w pełni chronione przed porażeniem w przypadku awarii.
6. Włącz zasilanie i sprawdź działanie: Ostrożnie włącz bezpiecznik i sprawdź, czy lampa działa prawidłowo.

Kiedy renowacja to za mało? Sygnały, że Twoja instalacja elektryczna wymaga natychmiastowej wymiany

Doraźne naprawy i adaptacje są często konieczne, ale istnieją sytuacje, w których jedynym bezpiecznym i trwałym rozwiązaniem jest kompleksowa wymiana całej instalacji elektrycznej. Ignorowanie tych sygnałów może prowadzić do poważnych zagrożeń.

Kruche przewody aluminiowe: Cichy sprawca pożarów w starych mieszkaniach

Wiele starych instalacji elektrycznych wykonano z przewodów aluminiowych. Aluminium, w przeciwieństwie do miedzi, jest materiałem kruchym, ma tendencję do utleniania się i "pełzania" (czyli odkształcania się pod stałym naciskiem) pod zaciskami. Te właściwości prowadzą do luzowania się połączeń, wzrostu rezystancji w punktach styku, a w konsekwencji – do przegrzewania się styków. Przegrzewanie to bezpośrednia droga do ryzyka pożaru. Jeśli Twoja instalacja jest wykonana z aluminium, jest to poważne zagrożenie i silny argument za jej wymianą.

Brak przewodu ochronnego (PE) – dlaczego nowoczesne urządzenia nie będą w pełni bezpieczne?

Jak już wspominałem, brak dedykowanego przewodu ochronnego (PE) w instalacji dwużyłowej oznacza, że nowoczesne urządzenia elektryczne klasy I (te z metalową obudową, wymagające uziemienia) nie będą w pełni bezpieczne. W przypadku awarii izolacji w takim urządzeniu, metalowa obudowa może znaleźć się pod napięciem. Bez przewodu PE, prąd nie zostanie bezpiecznie odprowadzony do ziemi, a Ty ryzykujesz porażenie. "Zerowanie" nie jest równoważną alternatywą i nie zapewnia tego samego poziomu ochrony. Jeśli zależy Ci na pełnym bezpieczeństwie i możliwości korzystania z nowoczesnych urządzeń, instalacja z przewodem PE jest niezbędna.

Przeczytaj również: Jak podłączyć wyłącznik schodowy 3 przewody - Schemat i montaż

Widzisz te objawy? Czas wezwać elektryka, zanim będzie za późno

Twoja instalacja elektryczna wysyła sygnały, gdy coś jest nie tak. Nie ignoruj ich. Oto objawy, które powinny skłonić Cię do natychmiastowego wezwania wykwalifikowanego elektryka i rozważenia wymiany instalacji:

• Częste wybijanie bezpieczników lub wyłączników nadprądowych bez wyraźnej przyczyny.
• Iskrzenie w gniazdkach, włącznikach światła lub przy podłączaniu urządzeń.
• Zapach spalenizny, zwłaszcza z okolic gniazdek, włączników czy skrzynki bezpiecznikowej.
• Nagrzewające się gniazdka, wtyczki lub przewody.
• Widoczne uszkodzenia izolacji przewodów (spękania, przetarcia).
• "Mruganie" świateł lub niestabilne napięcie w sieci.
• Porażenia prądem (nawet lekkie "kopnięcia") przy dotykaniu urządzeń lub metalowych elementów instalacji.

Każdy z tych objawów to czerwona flaga. Nie ryzykuj. Bezpieczeństwo Twoje i Twojego domu zależy od sprawnej i bezpiecznej instalacji elektrycznej. W przypadku jakichkolwiek wątpliwości, zawsze postaw na profesjonalną pomoc. Elektryk oceni stan instalacji i zaproponuje najbezpieczniejsze rozwiązanie.
