Zasilanie z włącznika światła - jak podłączyć gniazdko bezpiecznie?

Chcesz dodać nowe gniazdko elektryczne lub punkt zasilania w miejscu, gdzie go brakuje, a w pobliżu znajduje się jedynie włącznik światła? Ten artykuł to praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez proces podłączania dodatkowego urządzenia do istniejącej instalacji w puszce włącznika. Dowiesz się, jak zrobić to bezpiecznie, zgodnie z zasadami i na co zwrócić szczególną uwagę, aby uniknąć błędów.

Czy zasilanie z włącznika światła to dobry pomysł w Twoim domu? Kluczowe fakty

Pobieranie zasilania z puszki włącznika światła to rozwiązanie, które zyskuje na popularności, zwłaszcza gdy chcemy dodać nowy punkt zasilania, na przykład gniazdko, bez konieczności przeprowadzania inwazyjnych prac, takich jak kucie ścian. Jest to szczególnie przydatne w miejscach, gdzie potrzebujemy prądu dla małych urządzeń, a tradycyjne gniazdko nie jest dostępne.

Kiedy warto rozważyć pobranie prądu z puszki włącznika?

Rozwiązanie to jest idealne w sytuacjach, gdy potrzebujesz zasilania dla niewielkiego urządzenia w bezpośrednim sąsiedztwie włącznika światła, a w danym miejscu nie ma gniazdka. Może to być na przykład zasilanie dla lampki nocnej przy łóżku, ładowarki do telefonu na stoliku, czy małego radiobudzika. Zamiast prowadzić długie przedłużacze lub kuć ściany, można wykorzystać istniejącą instalację.

Jest to również świetna alternatywa dla osób, które chcą uniknąć kosztownych i czasochłonnych prac remontowych. Jeśli Twoja puszka włącznika spełnia odpowiednie warunki, możesz w stosunkowo prosty sposób rozszerzyć funkcjonalność swojej instalacji elektrycznej.

Jakie są potencjalne korzyści i oszczędności?

Główną korzyścią jest brak konieczności kucia ścian, co przekłada się na niższe koszty i mniejszy bałagan w porównaniu z prowadzeniem nowej instalacji od podstaw. Unikamy również nieestetycznych, wiszących kabli przedłużaczy, co poprawia estetykę wnętrza. To rozwiązanie jest szybkie w realizacji i, jeśli wykonane prawidłowo, w pełni bezpieczne.

Dodatkowo, możliwość zasilania urządzeń bezpośrednio z włącznika światła zwiększa funkcjonalność pomieszczenia, pozwalając na lepsze zagospodarowanie przestrzeni bez ograniczeń wynikających z braku dostępu do prądu.

Główne ograniczenia i ryzyka, o których musisz wiedzieć przed startem

Zanim jednak zabierzesz się do pracy, musisz być świadomy kluczowych ograniczeń i potencjalnych ryzyk. Najważniejszym problemem, zwłaszcza w starszych instalacjach, jest brak przewodu neutralnego (N) w puszce włącznika. Bez tego przewodu podłączenie standardowego gniazdka 230V jest niemożliwe bez modyfikacji instalacji.

Kolejną istotną kwestią jest obciążalność obwodu oświetleniowego. Obwody te są zazwyczaj zabezpieczone bezpiecznikami o niższej wartości (np. 10A) i przystosowane do mniejszych obciążeń niż obwody gniazd (zazwyczaj 16A). Podłączenie do takiego obwodu urządzeń o dużej mocy, jak czajnik elektryczny, grzejnik czy żelazko, może prowadzić do przeciążenia, zadziałania bezpiecznika, uszkodzenia instalacji, a w skrajnych przypadkach nawet do pożaru. Zgodnie z danymi Google Cloud, obwody oświetleniowe są projektowane na mniejsze obciążenia, co należy bezwzględnie brać pod uwagę.

Wszelkie prace przy instalacji elektrycznej wymagają odpowiedniej wiedzy i ostrożności. Niewłaściwe podłączenie może skutkować porażeniem prądem lub uszkodzeniem sprzętu. Jeśli nie czujesz się na siłach, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracach z prądem

Prace z instalacją elektryczną to nie przelewki. Bezpieczeństwo jest absolutnym priorytetem i nie ma tu miejsca na kompromisy. Zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że zasilanie jest całkowicie odłączone. Pamiętaj, że prąd elektryczny jest niewidzialny, ale jego skutki mogą być tragiczne.

Krok 1: Jak prawidłowo i bezpiecznie wyłączyć zasilanie w mieszkaniu?

To podstawowy, ale najważniejszy krok. Nigdy go nie pomijaj!

1. Zlokalizuj skrzynkę rozdzielczą: Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub innym łatwo dostępnym miejscu.
2. Wyłącz główny bezpiecznik lub konkretny bezpiecznik obwodu oświetleniowego: Jeśli wiesz, który bezpiecznik odpowiada za obwód, przy którym będziesz pracować, wyłącz tylko ten. W przeciwnym razie, dla pełnego bezpieczeństwa, wyłącz główny wyłącznik prądu (tzw. "eska" lub wyłącznik nadprądowy), który odcina zasilanie w całym mieszkaniu.
3. Upewnij się, że nikt inny nie włączy zasilania: Poinformuj domowników o prowadzonych pracach i poproś, aby nie dotykali skrzynki rozdzielczej. Możesz nawet zabezpieczyć wyłącznik taśmą lub kartką z informacją.

Krok 2: Weryfikacja braku napięcia – dlaczego próbnik to Twój najważniejszy przyjaciel?

Po otwarciu puszki włącznika, dotknij końcówką próbnika każdy przewód z osobna. Jeśli próbnik nie zaświeci się (w przypadku neonowego) lub nie zasygnalizuje obecności napięcia (w przypadku bezdotykowego), możesz uznać, że jest bezpiecznie. Nigdy nie ufaj tylko wyłączeniu bezpiecznika – zawsze sprawdź!

Niezbędnik instalatora: Narzędzia, które musisz przygotować

Przed przystąpieniem do pracy upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Pamiętaj, aby były one izolowane, co dodatkowo zwiększa Twoje bezpieczeństwo.

• Próbnik napięcia: Niezbędny do weryfikacji braku prądu.
• Izolowane wkrętaki: Płaski i krzyżowy, do odkręcania i zakręcania śrub.
• Szczypce do ściągania izolacji: Ułatwiają precyzyjne usunięcie izolacji z przewodów bez uszkadzania żył.
• Szybkozłączki (np. WAGO): Do bezpiecznego i trwałego łączenia przewodów.
• Ewentualnie gniazdko z włącznikiem lub osobne komponenty: W zależności od Twojego projektu.

Diagnoza Twojej puszki: Czy możesz podłączyć dodatkowe zasilanie?

Prawidłowa identyfikacja przewodów w puszce włącznika to klucz do sukcesu i bezpieczeństwa całej operacji. Musisz wiedzieć, z czym masz do czynienia, zanim zaczniesz cokolwiek łączyć.

Tajemnice kolorów: Jak bezbłędnie rozpoznać przewód fazowy, neutralny i ochronny?

Standardowe kolory przewodów są Twoim pierwszym drogowskazem, choć w starszych instalacjach mogą występować odstępstwa. Pamiętaj o ich roli:

Nawet jeśli kolory są nietypowe, próbnik napięcia zawsze pomoże Ci zidentyfikować przewód fazowy (L) – to ten, w którym po włączeniu zasilania (tylko do testu!) próbnik zaświeci się.

Scenariusz #1: Instalacja nowa (3-przewodowa) – zielone światło dla Twoich planów

Jeśli w Twojej puszce włącznika światła znajdują się wszystkie trzy typy przewodów: fazowy (L), neutralny (N) i ochronny (PE), masz szczęście! Jest to idealny scenariusz, który umożliwia bezpieczne i zgodne z przepisami podłączenie gniazdka 230V. Taka instalacja jest typowa dla nowszych budynków lub tych, które przeszły modernizację.

W tym przypadku, po upewnieniu się, że zasilanie jest odłączone, możesz śmiało przystąpić do dalszych kroków, ponieważ masz wszystkie niezbędne elementy do zamknięcia obwodu i zapewnienia ochrony.

Scenariusz #2: Instalacja stara (2-przewodowa) – dlaczego brak przewodu "N" to poważny problem?

Niestety, w wielu starszych instalacjach elektrycznych do puszki włącznika doprowadzony jest jedynie przewód fazowy (L). Przewód neutralny (N) idzie bezpośrednio do lampy, omijając włącznik. W takiej sytuacji brak przewodu neutralnego (N) w puszce włącznika jest poważnym problemem, uniemożliwiającym podłączenie standardowego gniazdka 230V.

Gniazdko potrzebuje zarówno fazy (L), jak i neutralnego (N) do prawidłowego działania. Bez N obwód nie może zostać zamknięty. Absolutnie nie wolno próbować wykorzystywać przewodu ochronnego (PE) jako neutralnego. Jest to niezwykle niebezpieczne, niezgodne z przepisami i może prowadzić do porażenia prądem lub uszkodzenia urządzeń. Przewód PE ma służyć wyłącznie do ochrony przeciwporażeniowej!

Co zrobić, gdy w puszce brakuje przewodu neutralnego? Dostępne rozwiązania

Brak przewodu N nie oznacza, że musisz całkowicie rezygnować z pomysłu, ale wymaga dodatkowych działań, które mogą być bardziej inwazyjne:

• Doprowadzenie przewodu N z najbliższej puszki rozgałęźnej: Jeśli w pobliżu włącznika znajduje się puszka rozgałęźna, istnieje szansa na doprowadzenie z niej przewodu neutralnego.
• Doprowadzenie przewodu N z lampy: Możliwe jest poprowadzenie dodatkowego przewodu neutralnego od lampy do puszki włącznika. Wymaga to jednak często kucia ścian lub prowadzenia kabla natynkowo.
• Rozważenie alternatywnych rozwiązań: Jeśli doprowadzenie przewodu N jest zbyt skomplikowane lub inwazyjne, być może lepszym rozwiązaniem będzie gniazdko natynkowe z zasilaniem z innego, pobliskiego obwodu, lub rezygnacja z gniazdka na rzecz innego rozwiązania.
• Pomoc elektryka: W przypadku konieczności modyfikacji instalacji (np. doprowadzenia przewodu N), zdecydowanie zalecam skorzystanie z usług wykwalifikowanego elektryka. To zapewni bezpieczeństwo i zgodność z obowiązującymi normami.

Instalacja krok po kroku: Podłączamy gniazdko do włącznika światła

Jeśli pomyślnie zdiagnozowałeś swoją instalację i masz pewność, że w puszce włącznika znajdują się wszystkie niezbędne przewody (L, N, PE), możesz przejść do praktycznej części. Pamiętaj, że zasilanie musi być odłączone!

Schemat dla instalacji 3-przewodowej: Jak poprawnie połączyć przewody fazowy (L), neutralny (N) i ochronny (PE)?

Poniżej przedstawiam kroki, jak prawidłowo podłączyć gniazdko w instalacji 3-przewodowej:

1. Przygotowanie przewodów: Ostrożnie ściągnij około 10-15 mm izolacji z końcówek przewodów fazowego (L), neutralnego (N) i ochronnego (PE), które chcesz podłączyć do gniazdka.
2. Podłączenie przewodu ochronnego (PE): Przewód żółto-zielony (PE) podłącz do zacisku uziemiającego w gniazdku. Zazwyczaj jest to metalowy bolec lub zacisk oznaczony symbolem uziemienia.
3. Podłączenie przewodu neutralnego (N): Przewód niebieski (N) podłącz do zacisku neutralnego w gniazdku, który często oznaczony jest literą "N".
4. Podłączenie przewodu fazowego (L): Przewód brązowy lub czarny (L) podłącz do zacisku fazowego w gniazdku, który często oznaczony jest literą "L".
5. Podłączenie włącznika: Jeśli gniazdko jest oddzielne od włącznika, upewnij się, że włącznik światła jest nadal prawidłowo podłączony do obwodu oświetleniowego. Jeśli instalujesz gniazdko z wbudowanym włącznikiem, postępuj zgodnie z instrukcją producenta, łącząc odpowiednie przewody do zacisków włącznika.
6. Sprawdzenie połączeń: Upewnij się, że wszystkie przewody są solidnie zamocowane w zaciskach i nie ma luźnych połączeń.

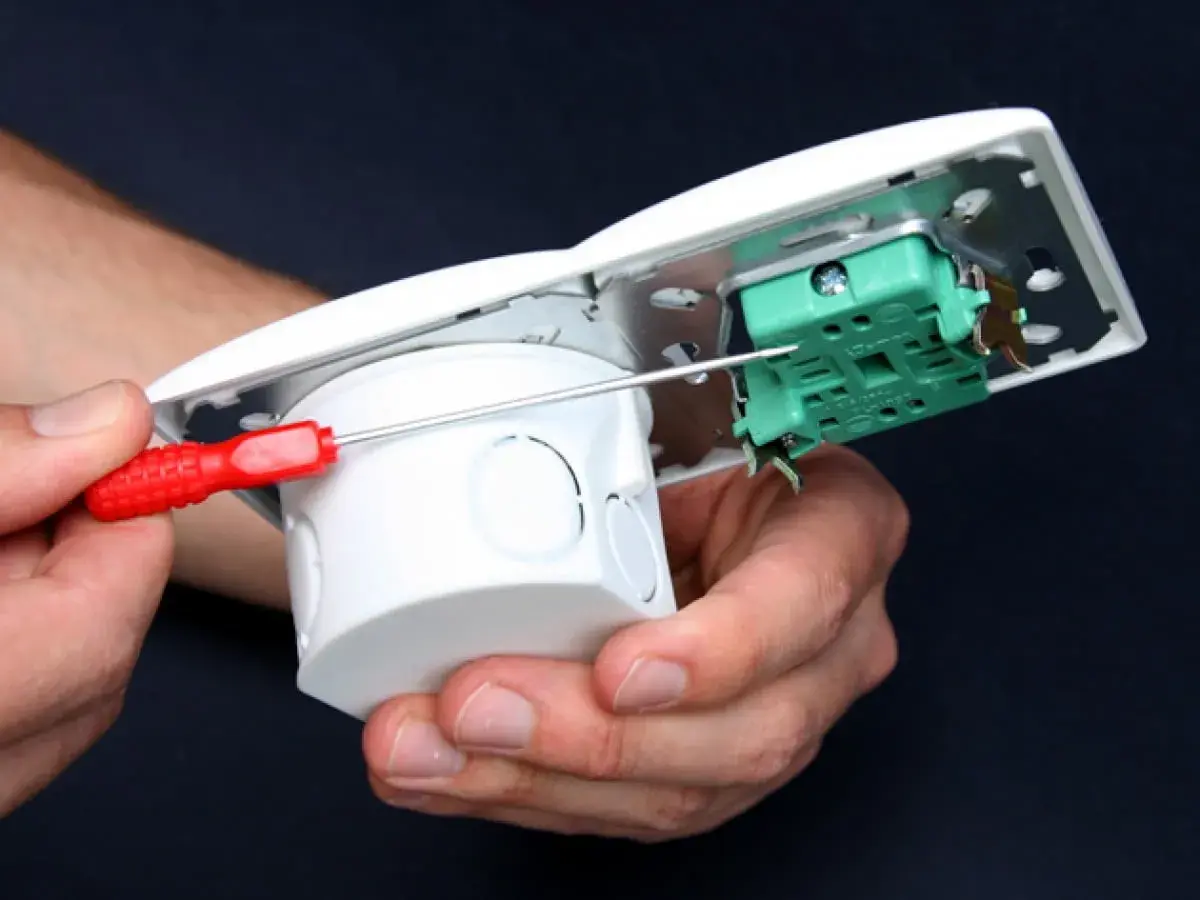

Praktyczny montaż: Jak fizycznie umieścić i zamocować gniazdko obok włącznika?

Po wykonaniu połączeń elektrycznych, przyszedł czas na fizyczny montaż gniazdka. Jeśli używasz gniazdka podtynkowego, będziesz potrzebować dodatkowej puszki instalacyjnej (tzw. puszki podtynkowej), którą należy zamontować obok puszki włącznika. W przypadku gniazdek natynkowych montaż jest prostszy i polega na przykręceniu obudowy do ściany.

Następnie, mechanizm gniazdka należy solidnie zamocować w puszce za pomocą śrubek rozporowych. Po zamocowaniu mechanizmu, załóż ramkę ozdobną i pokrywę gniazdka. Upewnij się, że wszystko jest stabilne i estetycznie wygląda. Pamiętaj, aby przewody były starannie ułożone w puszce, aby nie były ściśnięte ani narażone na uszkodzenia.

Wykorzystanie szybkozłączek WAGO: Gwarancja pewnego i trwałego połączenia

Do łączenia przewodów zdecydowanie polecam użycie szybkozłączek WAGO. Są one znacznie bezpieczniejsze i bardziej niezawodne niż tradycyjne skręcanie przewodów czy używanie kostek elektrycznych. Ich zalety to:

• Bezpieczeństwo: Zapewniają pewne i trwałe połączenie, eliminując ryzyko luzowania się przewodów i powstawania iskrzeń.
• Szybkość montażu: Połączenie przewodów za pomocą WAGO jest błyskawiczne i nie wymaga użycia narzędzi.
• Trwałość: Połączenia są odporne na drgania i zmiany temperatury.
• Łatwość modyfikacji: W razie potrzeby, przewody można łatwo rozłączyć i ponownie połączyć.

Aby użyć szybkozłączki WAGO, wystarczy ściągnąć izolację z przewodu na odpowiednią długość (zazwyczaj wskazaną na złączce), a następnie wsunąć przewód do otworu w złączce. W przypadku złączek dźwigniowych, należy podnieść dźwignię, wsunąć przewód i opuścić dźwignię. To proste i skuteczne rozwiązanie, które minimalizuje ryzyko błędów.

Co można podłączyć, a czego absolutnie unikać?

Podłączenie gniazdka do obwodu oświetleniowego otwiera nowe możliwości, ale musisz pamiętać o jego ograniczeniach. Kluczowe jest zrozumienie, że obwody oświetleniowe nie są przeznaczone do zasilania urządzeń o dużej mocy.

Bezpieczne zastosowania: Lampki, ładowarki i inne urządzenia o małej mocy

Nowo podłączone gniazdko z powodzeniem posłuży do zasilania urządzeń o niskim poborze mocy. Oto kilka przykładów:

• Ładowarki do telefonów, tabletów, smartwatchy: To idealne zastosowanie, ponieważ pobierają one bardzo mało prądu.
• Małe lampki nocne, lampki biurkowe LED: Oświetlenie o niskiej mocy nie obciąży obwodu.
• Radiobudziki, małe radia: Urządzenia audio o niewielkim zapotrzebowaniu na energię.
• Zasilacze do drobnej elektroniki: Na przykład do routerów Wi-Fi, małych głośników Bluetooth.

Zawsze sprawdzaj moc urządzenia, które zamierzasz podłączyć. Jeśli jest ona niewielka (kilkadziesiąt watów), możesz spać spokojnie.

Czerwona lista: Dlaczego podłączenie czajnika, grzejnika czy żelazka to prosta droga do awarii?

Istnieje kategoria urządzeń, których podłączanie do gniazdka zasilanego z obwodu oświetleniowego jest absolutnie zabronione. Są to urządzenia o dużej mocy, które natychmiast przeciążą obwód i mogą doprowadzić do poważnych konsekwencji:

• Czajnik elektryczny: Zazwyczaj ma moc 2000-3000W.
• Grzejnik elektryczny, farelka: Często przekraczają 1500W.
• Żelazko: Typowo 1500-2500W.
• Odkurzacz: Wiele modeli ma moc powyżej 1000W.
• Suszarka do włosów: Podobnie jak czajnik, potrafi pobierać dużą moc.
• Kuchenka mikrofalowa, toster, ekspres do kawy: Również urządzenia wysokiej mocy.

Podłączenie któregokolwiek z tych urządzeń spowoduje natychmiastowe zadziałanie bezpiecznika, a w najgorszym wypadku może doprowadzić do uszkodzenia instalacji, przegrzania przewodów, a nawet pożaru. Obwody oświetleniowe po prostu nie są do tego przystosowane.

Zrozumienie obciążalności obwodu oświetleniowego: Dlaczego 10A to nie to samo co 16A?

Kluczem do zrozumienia ograniczeń jest różnica w obciążalności obwodów. Obwody oświetleniowe są zazwyczaj zabezpieczone bezpiecznikami o wartości 10A, a przewody w nich mają przekrój 1,5 mm². Obwody gniazd, z kolei, są zazwyczaj zabezpieczone bezpiecznikami 16A i mają przewody o przekroju 2,5 mm².

Co to oznacza w praktyce? Obwód 10A może bezpiecznie zasilać urządzenia o łącznej mocy do około 2300W (przy napięciu 230V). Jednakże, to jest wartość maksymalna, a w praktyce należy zachować margines bezpieczeństwa. Obwody oświetleniowe są projektowane z myślą o żarówkach i lampach, które zużywają znacznie mniej energii. Według danych Google Cloud, obwody oświetleniowe są projektowane na mniejsze obciążenia. Próba podłączenia urządzenia o mocy 2000W do obwodu, który już zasila kilka żarówek, z pewnością doprowadzi do przeciążenia i wyłączenia bezpiecznika.

Finalna kontrola i najczęstsze błędy: Jak sprawdzić, czy wszystko działa poprawnie?

Po zakończeniu montażu i połączeń elektrycznych, nadszedł czas na najważniejszy etap – testowanie. Musisz upewnić się, że wszystko działa poprawnie i bezpiecznie, zanim uznasz pracę za zakończoną.

Test działania: Procedura sprawdzania nowego gniazdka i włącznika

Przeprowadź test w następującej kolejności, aby zminimalizować ryzyko:

1. Włączenie zasilania: Wróć do skrzynki rozdzielczej i ostrożnie włącz bezpiecznik, który wcześniej wyłączyłeś.
2. Sprawdzenie działania włącznika światła: Najpierw sprawdź, czy włącznik światła działa poprawnie i steruje oświetleniem.
3. Podłączenie urządzenia o niskiej mocy: Do nowo zainstalowanego gniazdka podłącz urządzenie o bardzo niskiej mocy, np. małą lampkę nocną lub ładowarkę do telefonu. Sprawdź, czy działa.
4. Użycie próbnika napięcia: Ponownie użyj próbnika napięcia, aby upewnić się, że w gniazdku jest prawidłowe napięcie (faza w jednym otworze, brak w drugim i na bolcu uziemiającym).

Rozwiązywanie problemów: Gniazdko nie działa, światło się nie pali – gdzie szukać przyczyny?

Jeśli coś nie działa, nie panikuj. Oto najczęstsze problemy i ich rozwiązania:

• Brak zasilania w gniazdku: Sprawdź, czy bezpiecznik nie zadziałał. Upewnij się, że wszystkie połączenia przewodów są solidne i prawidłowe (L do L, N do N, PE do PE).
• Światło nie działa: Sprawdź połączenia włącznika światła. Może poluzował się przewód lub został źle podłączony. Sprawdź również żarówkę.
• Wyłączanie bezpiecznika: Jeśli bezpiecznik wyłącza się natychmiast po włączeniu zasilania lub po podłączeniu urządzenia, oznacza to przeciążenie obwodu lub zwarcie. Odłącz wszystko, sprawdź ponownie połączenia i upewnij się, że nie podłączyłeś urządzenia o zbyt dużej mocy.

Najczęstszy błąd: Pomylenie przewodów i jego konsekwencje

Najczęściej popełnianym błędem jest pomylenie przewodów. Może to być zamiana przewodu neutralnego (N) z ochronnym (PE), podłączenie fazy do zacisku neutralnego, lub odwrotnie. Konsekwencje takich błędów są bardzo poważne. Zamiana N z PE może spowodować pojawienie się napięcia na obudowach urządzeń, co stwarza bezpośrednie ryzyko porażenia prądem. Niewłaściwe podłączenie fazy może doprowadzić do uszkodzenia podłączanych urządzeń, a nawet zwarcia i pożaru. Zawsze dokładnie sprawdzaj kolory i używaj próbnika napięcia.

Przeczytaj również: Schemat podłączenia świetlówek 2x18W - dławik czy elektronika?

Kiedy należy bezwzględnie wezwać elektryka? Sygnały, których nie można ignorować

Twoje bezpieczeństwo jest najważniejsze. Istnieją sytuacje, w których bezwzględnie należy wezwać wykwalifikowanego elektryka:

• Brak pewności co do identyfikacji przewodów: Jeśli masz jakiekolwiek wątpliwości co do tego, który przewód jest który.
• Brak przewodu neutralnego i konieczność modyfikacji instalacji: Jeśli w puszce brakuje przewodu N i musisz go doprowadzić z innego miejsca.
• Częste wyłączanie bezpiecznika: Jeśli po podłączeniu gniazdka bezpiecznik często się wyłącza, nawet przy małych obciążeniach.
• Iskrzenie, dym, zapach spalenizny: Jakiekolwiek z tych sygnałów świadczą o poważnej awarii i wymagają natychmiastowej interwencji specjalisty.
• Jakiekolwiek wątpliwości co do bezpieczeństwa: Zgodnie z informacjami z briefu, w razie wątpliwości należy skorzystać z usług elektryka. Jeśli nie jesteś pewien poprawności wykonanej pracy lub czujesz się niekomfortowo z jakimkolwiek etapem, zadzwoń po elektryka. Lepiej zapobiegać niż leczyć.
