Podłączenie schodowe to jedno z najbardziej praktycznych i pożądanych rozwiązań w nowoczesnych domach i mieszkaniach. Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez proces montażu, dostarczając niezbędnych schematów i wskazówek, abyś mógł samodzielnie i bezpiecznie zainstalować włącznik schodowy.
Podłączenie schodowe: Sterowanie światłem z wielu miejsc
- Umożliwia sterowanie oświetleniem z co najmniej dwóch różnych punktów.
- Kluczowe dla wygody i bezpieczeństwa, szczególnie na klatkach schodowych i w długich korytarzach.
- Wymaga dwóch włączników schodowych oraz przewodów korespondencyjnych do połączenia.
- Istnieją różne typy włączników: pojedynczy, podwójny oraz krzyżowy, do sterowania z większej liczby miejsc.
- Przed przystąpieniem do prac elektrycznych bezwzględnie należy wyłączyć zasilanie główne.
- Zrozumienie schematów połączeń i prawidłowe rozpoznanie kolorów przewodów jest podstawą bezpiecznej instalacji.
Dlaczego podłączenie schodowe to już standard w nowoczesnym domu?
W dzisiejszych czasach, kiedy komfort i funkcjonalność odgrywają kluczową rolę w projektowaniu przestrzeni mieszkalnych, podłączenie schodowe stało się niemalże obowiązkowym elementem. Nie jest to jedynie kwestia wygody, ale przede wszystkim bezpieczeństwa użytkowników. Wyobraź sobie sytuację, w której musisz pokonać długi korytarz lub wejść na piętro po ciemku, szukając włącznika. Ryzyko potknięcia się czy upadku jest w takich warunkach znacznie większe.
Wygoda i bezpieczeństwo, czyli kiedy potrzebujesz sterować światłem z dwóch miejsc?
Możliwość włączania i wyłączania światła z dwóch lub więcej miejsc to fundamentalne udogodnienie. Na przykład, wchodząc na klatkę schodową, zapalasz światło na dole, a następnie, będąc już na piętrze, gasisz je bez konieczności wracania na dół. To samo dotyczy długich korytarzy – zapalasz światło na początku, przechodzisz i gasisz je na końcu. Dzięki temu zawsze poruszasz się po oświetlonej drodze, co znacząco redukuje ryzyko wypadków. To rozwiązanie jest szczególnie cenne w domach z małymi dziećmi lub osobami starszymi, dla których każdy dodatkowy krok w ciemności może być niebezpieczny.
Gdzie oprócz schodów wykorzystasz to rozwiązanie? Praktyczne przykłady z życia wzięte
Zastosowanie podłączenia schodowego wykracza daleko poza samą klatkę schodową. Jest ono niezwykle przydatne w sypialniach, gdzie jeden włącznik umieszczony jest przy drzwiach, a drugi – przy łóżku. Dzięki temu możesz zgasić światło, nie wstając z łóżka. Podobnie w garażach z dwoma wejściami – zapalasz światło wchodząc jednym wejściem, a gasisz wychodząc drugim. Duże salony z kilkoma wyjściami na taras czy do innych pomieszczeń również zyskują na funkcjonalności. W pomieszczeniach przechodnich, takich jak hol prowadzący do kuchni i salonu, możliwość sterowania oświetleniem z obu stron znacząco poprawia komfort użytkowania. To są te drobne detale, które sprawiają, że codzienne życie staje się znacznie łatwiejsze i bezpieczniejsze.
Zanim zaczniesz: Klucz do zrozumienia instalacji schodowej
Zanim przystąpisz do praktycznego montażu, ważne jest, aby zrozumieć, jak działa ten system. Wiedza ta pozwoli Ci nie tylko prawidłowo podłączyć włączniki, ale także zdiagnozować ewentualne problemy w przyszłości.
Jak działa włącznik schodowy? Proste wyjaśnienie zasady przełączania obwodu
Włącznik schodowy, w przeciwieństwie do zwykłego, nie tylko przerywa lub zamyka obwód. Jego główną funkcją jest przekierowywanie prądu (fazy) na jeden z dwóch przewodów korespondencyjnych. Oznacza to, że każde naciśnięcie klawisza zmienia stan obwodu na przeciwny – jeśli światło było zapalone, zgaśnie, a jeśli zgaszone, zapali się. Dwa włączniki schodowe współpracują ze sobą, tworząc logiczną bramkę, która pozwala na sterowanie tym samym obwodem z dwóch różnych punktów. To sprytne rozwiązanie, które opiera się na prostym mechanizmie przełączania ścieżki przepływu prądu.
Włącznik schodowy a zwykły – poznaj kluczową różnicę w budowie i działaniu
Kluczowa różnica między włącznikiem schodowym a zwykłym tkwi w ich budowie i sposobie działania. Zwykły włącznik ma zazwyczaj dwa zaciski i działa jak prosty przełącznik ON/OFF – zamyka lub otwiera obwód, przerywając przepływ prądu do lampy. Włącznik schodowy natomiast posiada trzy zaciski: jeden wejściowy (często oznaczony jako L lub COM, czyli Common – wspólny) oraz dwa wyjściowe, przeznaczone dla przewodów korespondencyjnych. Z tego powodu nie można ich stosować zamiennie w układzie schodowym. Zwykły włącznik nie ma możliwości przekierowania prądu między dwoma przewodami, co jest esencją działania układu schodowego.
Kolory mają znaczenie: Jak rozpoznać przewody w polskiej instalacji elektrycznej (L, N, PE)?
Prawidłowe rozpoznanie przewodów w instalacji elektrycznej 230V jest absolutnie kluczowe dla bezpieczeństwa i poprawnego działania. W Polsce obowiązują określone kolory, które jednoznacznie identyfikują funkcję danego przewodu. Pamiętaj, że zawsze należy kierować się standardami i w razie wątpliwości skonsultować się z elektrykiem.
| Typ przewodu | Kolor | Funkcja |
|---|---|---|
| Fazowy (L) | Brązowy, czarny, szary | Przewód pod napięciem (faza) |
| Neutralny (N) | Niebieski | Przewód powrotny, zerowy |
| Ochronny (PE) | Żółto-zielony | Przewód bezpieczeństwa, uziemienie |
Zrozumienie tych oznaczeń to podstawa każdej pracy z elektrycznością. Przewód fazowy (L) to ten, który "niesie" prąd, neutralny (N) stanowi drogę powrotną dla prądu, a ochronny (PE) jest kluczowy dla bezpieczeństwa, chroniąc przed porażeniem w przypadku awarii.
Wybór odpowiedniego osprzętu: Jaki włącznik schodowy jest Ci potrzebny?
Rynek oferuje różne typy włączników schodowych, a wybór odpowiedniego zależy od Twoich potrzeb i liczby punktów sterowania, które chcesz stworzyć. Znajomość ich specyfiki pomoże Ci podjąć właściwą decyzję.
Włącznik schodowy pojedynczy – klasyka do sterowania jednym światłem
Włącznik schodowy pojedynczy to najbardziej podstawowy i najczęściej stosowany typ. Służy do sterowania jednym obwodem oświetleniowym z dwóch różnych miejsc. Jest to idealne rozwiązanie do standardowej klatki schodowej, długiego korytarza czy sypialni. Jak już wspomniałem, posiada on trzy zaciski: jeden wejściowy (L/COM) i dwa wyjściowe, do których podłącza się przewody korespondencyjne. To właśnie te przewody umożliwiają komunikację między dwoma włącznikami i zmianę stanu obwodu.
Włącznik schodowy podwójny – kiedy chcesz sterować dwoma lampami jednocześnie?
Włącznik schodowy podwójny to bardziej zaawansowana wersja, która w jednej obudowie mieści dwa niezależne mechanizmy włączników schodowych. Z zewnątrz wygląda jak standardowy włącznik podwójny, z dwoma klawiszami, ale jego wewnętrzna konstrukcja pozwala na sterowanie dwoma niezależnymi obwodami oświetlenia z dwóch lokalizacji. Przykładowo, możesz nim sterować oświetleniem głównym na klatce schodowej oraz dodatkowo kinkietami lub oświetleniem dekoracyjnym. Pamiętaj, że wymaga to poprowadzenia podwójnej liczby przewodów korespondencyjnych, czyli czterech, między włącznikami.A co, jeśli potrzebujesz trzech lub więcej włączników? Rola włącznika krzyżowego
Jeśli Twoje potrzeby wykraczają poza dwa punkty sterowania i chcesz mieć możliwość włączania/wyłączania światła z trzech, czterech lub nawet więcej miejsc, do gry wchodzi włącznik krzyżowy. Jego rola jest specyficzna: zawsze stosuje się go pomiędzy dwoma włącznikami schodowymi. Włącznik krzyżowy ma cztery zaciski i działa na zasadzie zamiany miejsc przewodów korespondencyjnych, co pozwala na dodanie kolejnego punktu sterowania do istniejącego układu schodowego. Bez niego, rozbudowa układu powyżej dwóch punktów jest niemożliwa. Jest to sprytne rozwiązanie dla bardzo długich korytarzy, dużych hal czy wielopiętrowych budynków.
Podłączenie schodowe krok po kroku: Ilustrowany przewodnik dla majsterkowicza
Przejdźmy teraz do sedna, czyli do praktycznego montażu. Pamiętaj, że prace elektryczne wymagają skupienia i przestrzegania zasad bezpieczeństwa. Jeśli nie czujesz się pewnie, zawsze lepiej zlecić to zadanie wykwalifikowanemu elektrykowi.
KROK 0: Bezpieczeństwo to podstawa! Jak przygotować miejsce pracy i wyłączyć zasilanie?
Zanim dotkniesz jakiegokolwiek przewodu, absolutnie konieczne jest wyłączenie zasilania w obwodzie, nad którym będziesz pracować. Zrób to, wyłączając odpowiedni bezpiecznik w rozdzielnicy. Następnie, za pomocą próbnika napięcia, upewnij się, że w przewodach nie ma prądu. Dotknij końcówką próbnika każdego przewodu – lampka w próbniku nie powinna się zaświecić. Pracuj zawsze suchymi rękami i unikaj noszenia metalowych przedmiotów, takich jak biżuteria. Bezpieczeństwo jest zawsze na pierwszym miejscu!
Pamiętaj: Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, bezwzględnie wyłącz zasilanie w danym obwodzie i upewnij się próbnikiem, że napięcie jest odłączone. Bezpieczeństwo jest najważniejsze!

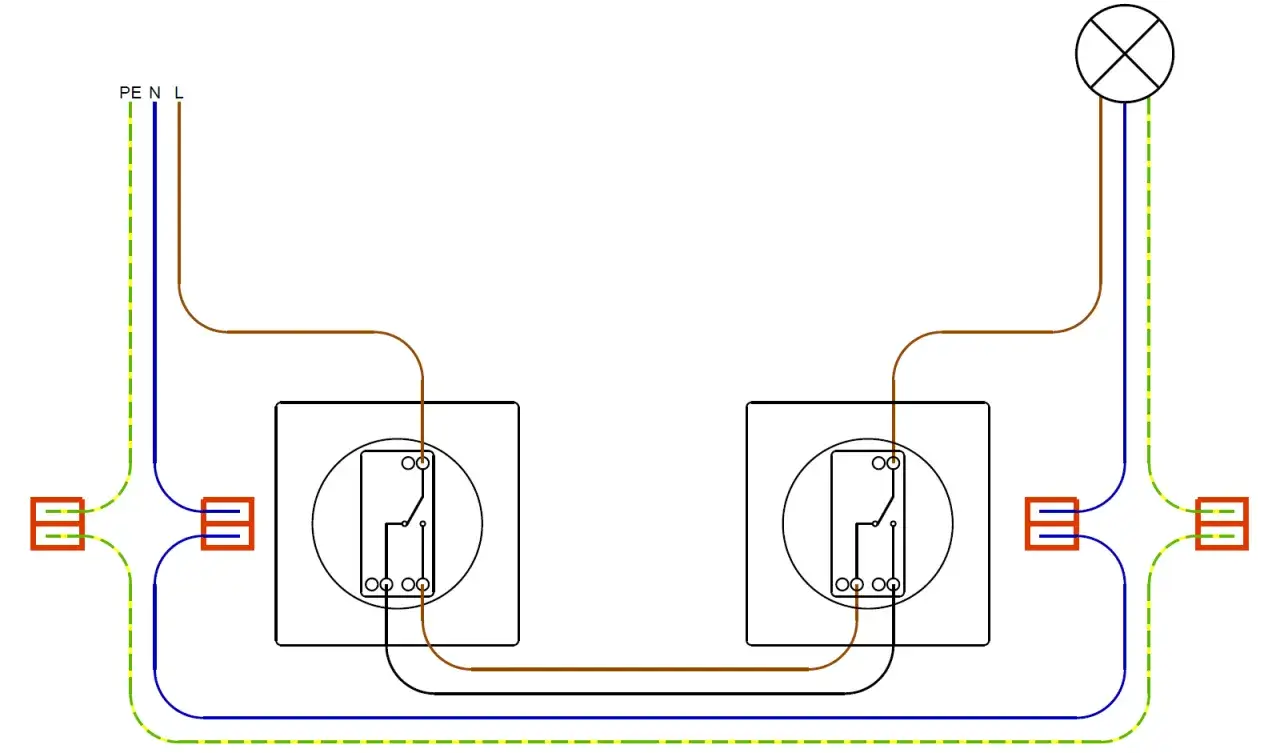

KROK 1: Schemat podłączenia włącznika pojedynczego – od teorii do praktyki
Podstawowy schemat podłączenia dwóch włączników schodowych do jednej lampy jest dość prosty. Z puszki zasilającej (gdzie są przewody L, N, PE) prowadzimy przewód fazowy (L) do pierwszego włącznika schodowego. Z niego wychodzą dwa przewody korespondencyjne, które biegną do drugiego włącznika. Z drugiego włącznika wychodzi przewód fazowy, który prowadzi bezpośrednio do oprawy oświetleniowej. Przewody neutralny (N) i ochronny (PE) z puszki zasilającej prowadzone są bezpośrednio do lampy, omijając włączniki. Zrozumienie tego ogólnego schematu to klucz do sukcesu.KROK 2: Podłączamy pierwszy włącznik – gdzie wpiąć przewód fazowy i korespondencyjne?
Teraz przejdźmy do szczegółów podłączenia pierwszego włącznika schodowego:
- Zlokalizuj zacisk wejściowy włącznika, często oznaczony jako L lub COM (Common).
- Do tego zacisku podłącz przewód fazowy (L), który doprowadza prąd z puszki zasilającej. Zazwyczaj jest to przewód w kolorze brązowym, czarnym lub szarym.
- Do dwóch pozostałych zacisków włącznika (są to zaciski korespondencyjne, często oznaczone strzałkami lub numerami 1 i 2) podłącz dwa przewody korespondencyjne. To właśnie one będą prowadzić prąd do drugiego włącznika. Upewnij się, że są dobrze dokręcone.
KROK 3: Montujemy drugi włącznik – jak połączyć go z lampą i pierwszym włącznikiem?
Kolejnym krokiem jest podłączenie drugiego włącznika schodowego:
- Zlokalizuj dwa zaciski korespondencyjne w drugim włączniku. Do nich podłącz dwa przewody korespondencyjne, które biegną od pierwszego włącznika. Ważne jest, aby podłączyć je do odpowiednich zacisków, tak jak w pierwszym włączniku.
- Do zacisku wejściowego/wspólnego (L/COM) drugiego włącznika podłącz przewód fazowy, który prowadzi bezpośrednio do oprawy oświetleniowej. To ten przewód dostarczy prąd do lampy po przełączeniu.
KROK 4: Finalne podłączenie lampy – rola przewodu neutralnego i ochronnego
Ostatnim etapem jest podłączenie samej lampy:
- Przewód neutralny (N) – niebieski – oraz przewód ochronny (PE) – żółto-zielony – z puszki zasilającej prowadzi się bezpośrednio do oprawy oświetleniowej. Pamiętaj, że te przewody omijają włączniki schodowe.
- Do zacisku fazowego w oprawie oświetleniowej podłącz przewód fazowy, który wychodzi z zacisku L/COM drugiego włącznika schodowego.
- Upewnij się, że wszystkie połączenia są solidne i bezpieczne.
KROK 5: Testujemy instalację – jak sprawdzić, czy wszystko działa poprawnie?
Po zakończeniu montażu i upewnieniu się, że wszystkie połączenia są prawidłowe i bezpieczne, możesz przystąpić do testowania:
- Włącz bezpiecznik w rozdzielnicy, przywracając zasilanie do obwodu.
- Sprawdź działanie obu włączników. Światło powinno zapalać się i gasić niezależnie od tego, którym włącznikiem sterujesz. Naciśnij jeden włącznik – światło powinno się zapalić. Naciśnij drugi włącznik – światło powinno zgasnąć. Powtórz to kilkukrotnie, używając naprzemiennie obu włączników.
- Jeśli wszystko działa poprawnie, gratulacje! Jeśli nie, przejdź do sekcji o najczęstszych błędach.
Schemat dla zaawansowanych: Jak poprawnie podłączyć włącznik schodowy podwójny?
Podłączenie włącznika schodowego podwójnego jest nieco bardziej skomplikowane ze względu na większą liczbę przewodów, ale zasada działania pozostaje ta sama. Wymaga to większej precyzji i uwagi.
Analiza schematu podwójnego: Czym różni się od wersji pojedynczej?
Jak już wspomniałem, włącznik schodowy podwójny to nic innego jak dwa niezależne włączniki schodowe umieszczone w jednej obudowie. Każdy z klawiszy steruje osobnym obwodem oświetleniowym, tak jakbyś miał obok siebie dwa pojedyncze włączniki schodowe. To oznacza, że zamiast dwóch przewodów korespondencyjnych między włącznikami, będziesz potrzebować czterech przewodów korespondencyjnych – po dwa dla każdego obwodu. Schemat podłączenia będzie więc wyglądał jak zdublowany schemat pojedynczego włącznika, z tą różnicą, że wszystkie przewody fazowe wejściowe mogą być zasilane z jednego przewodu fazowego L, a następnie rozdzielone na dwa niezależne mechanizmy włącznika podwójnego.
Praktyczny montaż: Jak uniknąć pomyłki przy większej liczbie przewodów?
Przy większej liczbie przewodów ryzyko pomyłki wzrasta. Moja rada to starannie oznaczanie przewodów jeszcze przed podłączeniem. Możesz użyć kolorowej taśmy izolacyjnej lub specjalnych numerowanych opasek. Na przykład, oznacz przewody korespondencyjne dla pierwszego obwodu jako "1A" i "1B", a dla drugiego obwodu jako "2A" i "2B". Zawsze dokładnie przestudiuj schemat dołączony przez producenta włącznika – każdy model może mieć nieco inne oznaczenia zacisków. Sprawdź, czy przewody są dobrze dociśnięte w zaciskach, aby uniknąć luźnych połączeń, które mogą prowadzić do nieprawidłowego działania lub nawet iskrzenia.
Najczęstsze błędy montażowe i jak ich uniknąć – Twoja checklista
Nawet doświadczonym majsterkowiczom zdarzają się pomyłki. Znajomość najczęstszych błędów pozwoli Ci ich uniknąć lub szybko zdiagnozować problem. Według danych Citrono.pl, wiele problemów wynika z podstawowych pomyłek w identyfikacji przewodów.
Problem: Światło włącza się tylko z jednego włącznika – gdzie szukać błędu?
To jeden z najczęstszych problemów. Jeśli światło zapala się tylko z jednego włącznika, a z drugiego nie reaguje, najprawdopodobniej popełniono błąd w podłączeniu przewodów korespondencyjnych lub przewodu fazowego do lampy. Możliwe przyczyny to: pomylenie przewodów korespondencyjnych z fazowym lub neutralnym (co jest bardzo niebezpieczne!), niewłaściwe podłączenie przewodu fazowego do lampy (np. podłączenie go do zacisku korespondencyjnego zamiast do zacisku L/COM drugiego włącznika) lub brak połączenia jednego z przewodów korespondencyjnych (luźny zacisk, uszkodzony przewód). Sprawdź dokładnie te połączenia, zaczynając od drugiego włącznika.
Problem: Włącznik "nie odbija" lub działa nieprawidłowo – co sprawdzić?
Jeśli włącznik nie reaguje na naciśnięcie, "zacina się" lub światło migocze, problem może leżeć w samym mechanizmie włącznika lub w jego połączeniach. Sprawdź, czy mechanizm włącznika nie jest uszkodzony (np. klawisz nie wraca do pozycji wyjściowej). Często przyczyną są również luźne połączenia przewodów w zaciskach – niedokręcone śruby mogą prowadzić do słabego kontaktu i przegrzewania się. Upewnij się, że przewody są prawidłowo odizolowane i włożone głęboko w zaciski, a następnie mocno dokręcone. Czasami problemem może być również zbyt długi lub zbyt krótki przewód, który nie pozwala na prawidłowe ułożenie w puszce.
Złe podłączenie przewodów korespondencyjnych – jak rozpoznać i naprawić pomyłkę?
Błędy w podłączeniu przewodów korespondencyjnych objawiają się tym, że układ schodowy działa nieprawidłowo – światło może zapalać się losowo, tylko z jednego miejsca, lub w ogóle nie reagować. Aby to naprawić, należy sprawdzić ciągłość przewodów za pomocą multimetru oraz upewnić się, że są one podłączone do odpowiednich zacisków w obu włącznikach. Pamiętaj, że przewody korespondencyjne muszą być podłączone do tych samych zacisków (np. lewy do lewego, prawy do prawego) w obu włącznikach, aby zapewnić prawidłowe przełączanie fazy. Jeśli używasz włącznika krzyżowego, upewnij się, że jest on wpięty prawidłowo pomiędzy dwoma włącznikami schodowymi, a jego cztery zaciski są odpowiednio połączone z przewodami korespondencyjnymi.
Czy podłączenie schodowe to jedyna opcja? Alternatywne rozwiązania
Choć tradycyjne podłączenie schodowe jest niezawodne i szeroko stosowane, istnieją również inne, bardziej nowoczesne rozwiązania, które mogą lepiej pasować do Twoich potrzeb, zwłaszcza w kontekście oszczędności energii i wygody.

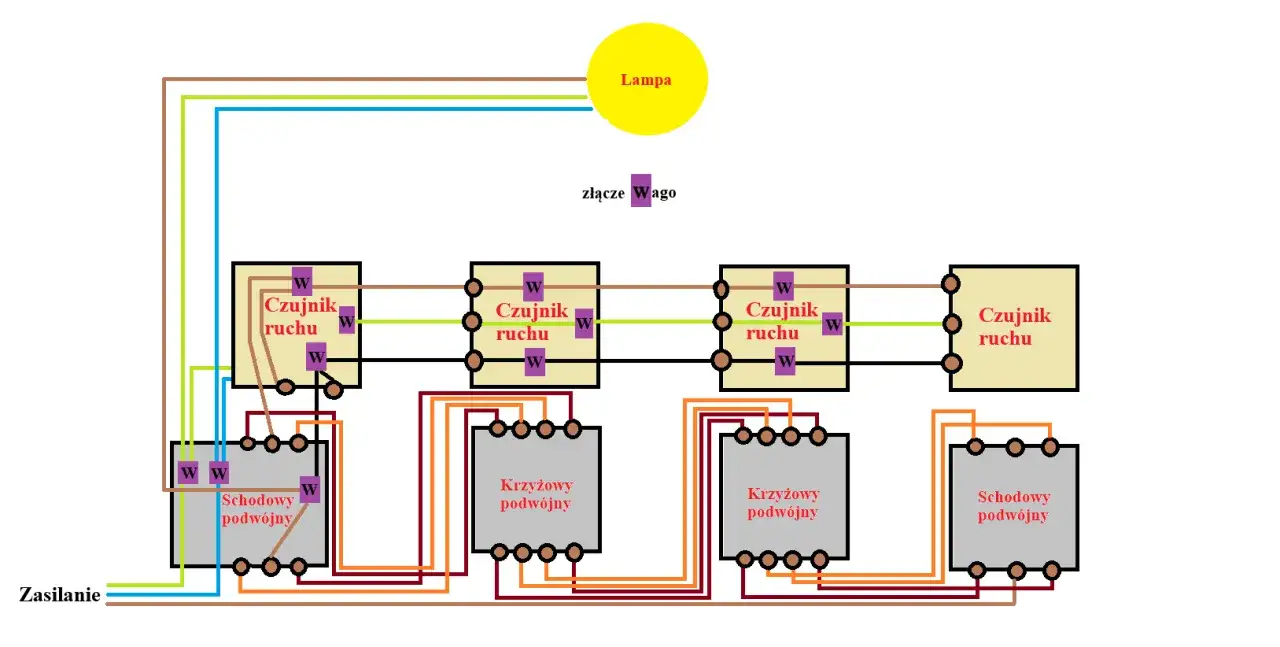

Automaty schodowe i czujniki ruchu – kiedy warto je rozważyć?
Alternatywą dla tradycyjnego układu schodowego są automaty schodowe i czujniki ruchu. Automaty schodowe to urządzenia, które po naciśnięciu włącznika włączają światło na określony czas, a następnie automatycznie je wyłączają. Jest to idealne rozwiązanie do klatek schodowych w blokach mieszkalnych czy piwnic, gdzie często zapomina się o zgaszeniu światła. Z kolei czujniki ruchu automatycznie włączają światło, gdy wykryją ruch, i wyłączają je po pewnym czasie bezruchu. Są one doskonałe do garaży, korytarzy czy łazienek, gdzie światło jest potrzebne tylko wtedy, gdy ktoś przebywa w pomieszczeniu. Obie te opcje znacząco przyczyniają się do oszczędności energii i zwiększają komfort użytkowania, eliminując potrzebę ręcznego sterowania oświetleniem.
Przeczytaj również: Kolory przewodów elektrycznych - Jak bezpiecznie podłączyć?

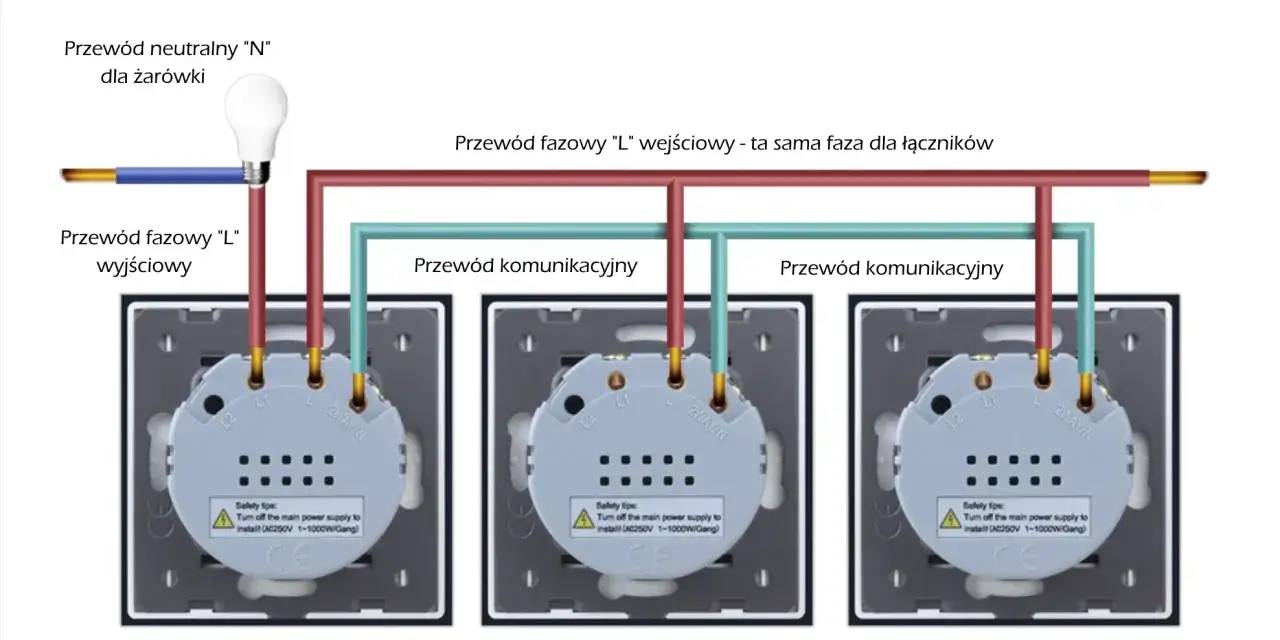

Inteligentne włączniki schodowe (Smart Home) – wygoda sterowania z aplikacji
W dobie inteligentnych domów (Smart Home) coraz większą popularność zyskują inteligentne włączniki schodowe. Pozwalają one na sterowanie oświetleniem za pomocą aplikacji na smartfonie, tablecie, a nawet głosem. Możesz programować sceny świetlne, ustawiać harmonogramy włączania i wyłączania światła, a także zdalnie sterować oświetleniem, będąc poza domem. Inteligentne rozwiązania oferują nieporównywalną elastyczność i możliwość integracji z innymi elementami inteligentnego domu, takimi jak systemy alarmowe czy rolety. Choć są droższe w instalacji, ich funkcjonalność i wygoda często przewyższają tradycyjne rozwiązania, oferując zupełnie nowy poziom komfortu i zarządzania oświetleniem.
