Łącznik dwubiegunowy przydaje się wtedy, gdy zwykłe odcięcie fazy to za mało i chcesz rozłączyć oba tory zasilania jednym ruchem. Poniżej rozkładam schemat podłączenia na prosty opis, pokazuję kolejność montażu i wskazuję miejsca, w których najłatwiej o błąd przy oświetleniu 230 V. To temat prosty tylko pozornie: w praktyce decydują oznaczenia zacisków, rodzaj instalacji i dobór osprzętu do warunków pracy.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Łącznik dwubiegunowy rozłącza dwa przewody jednocześnie, najczęściej L i N.
- Przewód ochronny PE nie przechodzi przez łącznik i prowadzi się go osobno.
- W oświetleniu taki osprzęt stosuje się rzadziej niż jednobiegunowy, ale ma sens przy pełnym odcięciu zasilania.
- Przed montażem trzeba sprawdzić oznaczenia zacisków na konkretnym modelu, bo układ bywa różny.
- Do LED i trudniejszych warunków warto wybierać modele z zapasem typu 10AX/250 V i odpowiednią klasą IP.

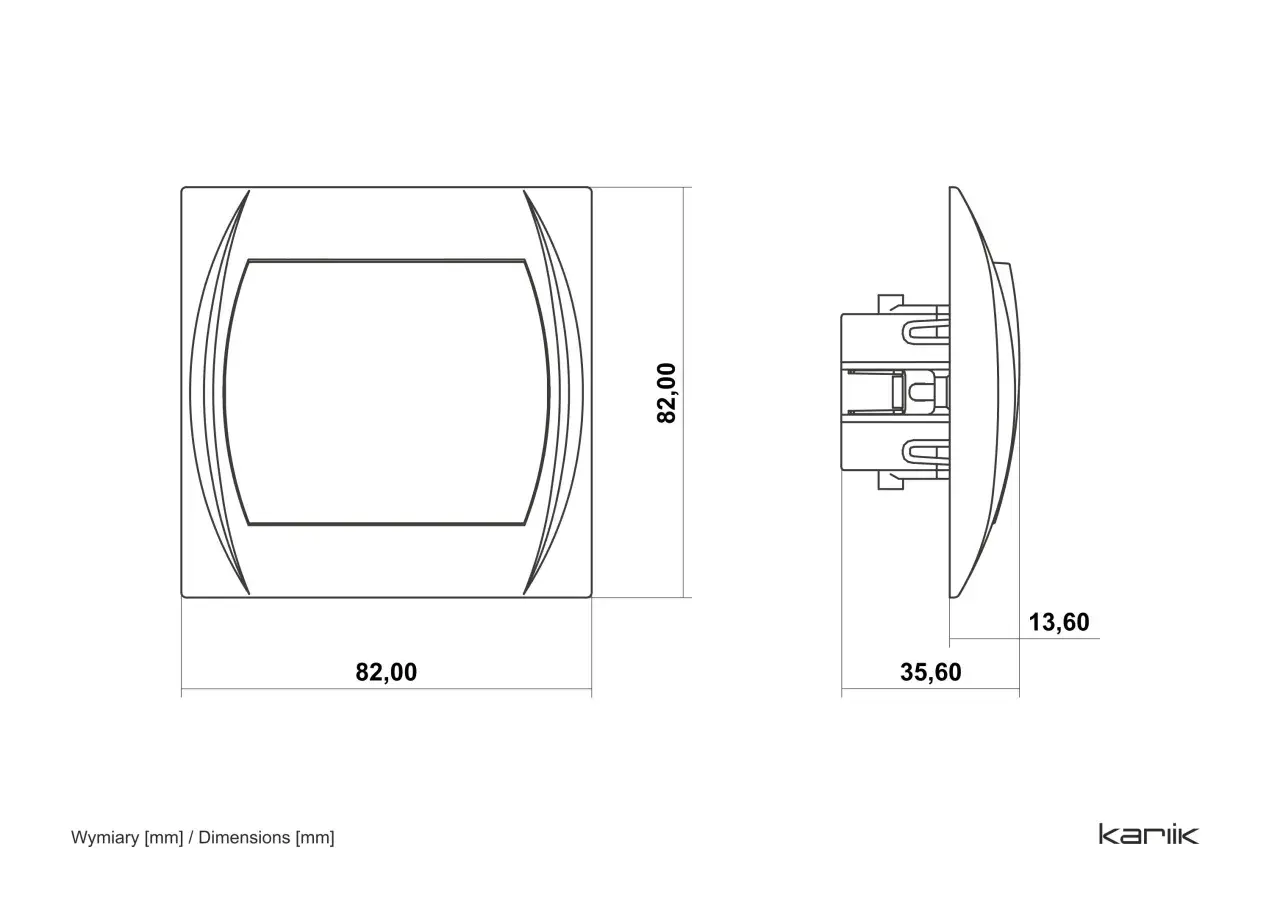

Czym jest łącznik dwubiegunowy i kiedy ma sens
W katalogach producentów spotkasz nazwę łącznik dwubiegunowy, a w rozmowie równie często pada wyłącznik dwubiegunowy. Zasada działania jest prosta: aparat mechanicznie rozłącza dwa przewody jednocześnie, najczęściej fazę L i neutralny N. Przewód ochronny PE nie przechodzi przez łącznik, bo nie jest to tor roboczy.
W oświetleniu taki osprzęt ma sens tam, gdzie chcesz odciąć lampę lub całą sekcję zasilania pewniej niż zwykłym łącznikiem. Najczęściej widzę go w łazienkach, pomieszczeniach gospodarczych, garażach, strefach technicznych i przy oprawach zewnętrznych, czyli wszędzie tam, gdzie liczy się pełniejsze odłączenie zasilania przy serwisie.
| Typ osprzętu | Co rozłącza | Typowe zastosowanie |
|---|---|---|
| Jednobiegunowy | Tylko L | Standardowe sterowanie światłem |
| Dwubiegunowy | L i N jednocześnie | Pełne odcięcie oprawy lub obwodu |
Żeby jednak nie zgadywać przy montażu, trzeba najpierw poprawnie odczytać sam schemat i oznaczenia zacisków.
Jak odczytać schemat połączeń bez zgadywania
Najprostszy schemat pokazuje dwa równoległe tory. Zasilanie wchodzi na zaciski wejściowe, a z wyjściowych wychodzi przewód do oprawy. W typowym układzie przewody L i N są rozłączane razem, a PE przechodzi obok łącznika i trafia bezpośrednio do oprawy.
Ja zawsze zaczynam od sprawdzenia symboli nadrukowanych na obudowie. Producent może oznaczyć wejście i wyjście jako L, 1/2, IN/OUT albo strzałkami. W części modeli wejście i wyjście są symetryczne, w innych nie, więc nie warto opierać się na domysłach po stronie lewej albo prawej.
- Sprawdź, czy aparat jest faktycznie 2-polowy, a nie jednobiegunowy z dodatkowym zaciskiem.
- Ustal, które żyły są zasilaniem, a które idą do lampy.
- Nie prowadź PE przez styk wyłącznika.
- W starszych instalacjach nie ufaj wyłącznie kolorom przewodów - najpierw je zweryfikuj.
Jeśli instalacja jest stara albo przerabiana po latach, schemat na papierze bywa mniej ważny niż to, co naprawdę znajduje się w puszce. I właśnie dlatego kolejny krok to montaż wykonywany metodycznie, bez skrótów.
Montaż krok po kroku w puszce podtynkowej
Przy oświetleniu 230 V zaczynam od odłączenia zabezpieczenia obwodu i sprawdzenia napięcia próbnikiem lub miernikiem. To nie jest formalność. Jeden fałszywy ruch przy przewodzie pod napięciem potrafi zamienić prostą pracę w kosztowny problem.
- Wyłącz zasilanie odpowiedniego obwodu i potwierdź brak napięcia.
- Wyjmij mechanizm z puszki, żeby mieć dostęp do żył i zacisków.
- Przygotuj przewody: usuń izolację tylko na odcinku potrzebnym do zacisku i nie uszkadzaj miedzi.
- Podłącz zasilanie do wejść oznaczonych przez producenta, a przewody do lampy do wyjść.
- Połącz przewód ochronny PE w osobnej złączce, poza łącznikiem.
- Dokręć zaciski zgodnie z instrukcją i sprawdź, czy żadna żyła nie wystaje.
- Ułóż przewody w puszce tak, aby nie były ściśnięte, i zamontuj mechanizm oraz ramkę.
- Włącz zasilanie i wykonaj test działania pod obciążeniem.
Jeżeli puszka jest płytka, a przewodów jest dużo, lepiej od razu zastosować głębszą puszkę. Zbyt mało miejsca to jeden z tych błędów, które nie wychodzą od razu, ale po kilku miesiącach dają o sobie znać luźnym stykiem albo pękającą izolacją.
Z czym łatwo pomylić ten osprzęt
Najczęstsze nieporozumienie dotyczy łącznika świecznikowego. Ma dwa klawisze, więc wiele osób myli go z dwubiegunowym, ale to zupełnie inna funkcja: świecznikowy steruje dwoma obwodami lampy, zamiast rozłączać dwa tory zasilania jednocześnie. W praktyce to rozwiązanie do żyrandoli i podziału światła na sekcje.
Drugie częste pomylenie to łącznik schodowy. On służy do sterowania jednym obwodem z dwóch miejsc, na przykład na schodach albo w długim korytarzu. Nie zastępuje łącznika dwubiegunowego, bo nie jest projektowany jako aparat do pełnego odcięcia zasilania.
- Świecznikowy - dzieli światło na sekcje.
- Schodowy - daje sterowanie z dwóch punktów.
- Dwubiegunowy - rozłącza dwa przewody zasilające jednocześnie.
Ten podział wygląda banalnie, ale na etapie zakupu oszczędza najwięcej czasu. Wystarczy raz pomylić typ osprzętu, żeby cały schemat przestał się zgadzać z rzeczywistą instalacją.
Jak wybrać model do LED, łazienki i trudniejszych warunków
Nie kupuję osprzętu wyłącznie po wyglądzie ramki. Przy nowoczesnym oświetleniu ważniejsze są parametry pracy, sposób montażu i odporność na warunki otoczenia. Dla wielu modeli spotkasz oznaczenie 10AX/250 V - to praktyczny zapas dla obciążeń, w których pojawia się większy prąd załączeniowy, na przykład w oprawach LED z zasilaczami.
| Parametr | Co oznacza w praktyce | Na co patrzeć |
|---|---|---|
| 10AX / 250 V | Osprzęt lepiej znosi wymagające obciążenia niż podstawowy model | Przy LED i częstym załączaniu to bezpieczniejszy wybór |
| IP20 | Do suchych wnętrz | Pokój, korytarz, salon |
| IP44 / IP55 | Lepsza ochrona przed wilgocią i zabrudzeniem | Łazienka, garaż, taras, strefy zewnętrzne |
| Zaciski śrubowe | Klasyczne, łatwe do serwisu | Gdy zależy ci na pewnym, dobrze znanym montażu |
| Zaciski bezśrubowe | Szybsze i wygodne w pracy | Przy szybkiej instalacji i nowym osprzęcie |
W łazience i na zewnątrz sam łącznik to nie wszystko. Liczy się też puszka, osłona i sposób prowadzenia przewodów. Jeśli cała instalacja nie ma odpowiedniej ochrony, wysoka klasa IP samego mechanizmu nie rozwiąże problemu.
W typowym obwodzie oświetleniowym spotykam też przewody o przekroju 1,5 mm², ale i tutaj nie warto zgadywać - trzeba trzymać się projektu oraz danych konkretnej instalacji. Ja traktuję to jako zasadę: najpierw warunki pracy, potem wygląd osprzętu.
Po doborze modelu zostaje już tylko kontrola końcowa. To właśnie ona pokazuje, czy schemat został podłączony poprawnie, czy tylko wygląda dobrze na pierwszy rzut oka.
Co sprawdzić po montażu, zanim zamkniesz puszkę
Po włączeniu zasilania sprawdzam najpierw samą funkcję: czy łącznik rozłącza i załącza obwód bez opóźnień, trzasków i migotania oprawy. Dopiero potem patrzę na szczegóły mechaniczne, bo dobrze wykonane połączenie nie powinno się grzać ani luzować po kilku przełączeniach.
- czy przewody są osadzone do końca w zaciskach,
- czy PE nie został przypadkowo podpięty pod styk roboczy,
- czy puszka mieści przewody bez ścisku,
- czy klawisz działa lekko i równo,
- czy oprawa nie miga i nie wydaje odgłosów po załączeniu,
- czy osprzęt jest dopasowany do warunków miejsca, zwłaszcza w strefach wilgotnych.
Jeśli cokolwiek budzi wątpliwości, zatrzymuję się na tym etapie i wracam do schematu, zamiast liczyć na to, że problem zniknie sam. Przy starszych instalacjach, układach bez pewnego PE albo przy przeróbkach po poprzednich ekipach rozsądniej jest oddać końcowe sprawdzenie elektrykowi niż domykać montaż „na oko”. Dwa pełne cykle włączenia i wyłączenia po złożeniu ramki zwykle wystarczą, żeby wyłapać większość problemów z dociskiem i ułożeniem przewodów.
