Halogeny w suficie podwieszanym - Schemat podłączenia 230V/12V

Halogeny w suficie podwieszanym dają precyzyjne, eleganckie światło, ale o efekcie decyduje nie tylko sama oprawa, lecz przede wszystkim sposób podłączenia i dobór napięcia. W praktyce najwięcej problemów powodują pomylenie wersji 230 V z 12 V, źle dobrany transformator i połączenia wykonane tak, że później trudno je serwisować. Poniżej pokazuję układ, który naprawdę sprawdza się przy montażu punktowego oświetlenia w suficie.

Najpierw sprawdź, czy masz wersję 230 V, czy 12 V

To pierwszy krok, który porządkuje cały montaż. W polskich domach najczęściej spotyka się oprawy typu GU10 na 230 V oraz GU5.3 lub MR16 na 12 V. Z zewnątrz potrafią wyglądać podobnie, ale schemat połączeń jest zupełnie inny.

Jeśli na żarówce lub oprawie widzisz 12 V, nie podłączaj jej bezpośrednio do sieci. To samo działa w drugą stronę: wersja 230 V nie wymaga i nie lubi dodatkowego transformatora. Gdy ten podział masz już jasny, można przejść do przygotowania materiałów i rozplanowania punktów.

Co przygotować, zanim wytniesz pierwszy otwór

Ja zawsze zaczynam od listy materiałów, bo to oszczędza najwięcej czasu. Przy oświetleniu punktowym nie chodzi tylko o same oprawy. Potrzebujesz jeszcze przewodu, złączek, miejsca na połączenia i sensownie dobranej głębokości montażowej.

• Przewód 3x1,5 mm² dla typowego obwodu 230 V.
• Złączki instalacyjne, najlepiej takie, które umożliwiają szybki i pewny montaż.

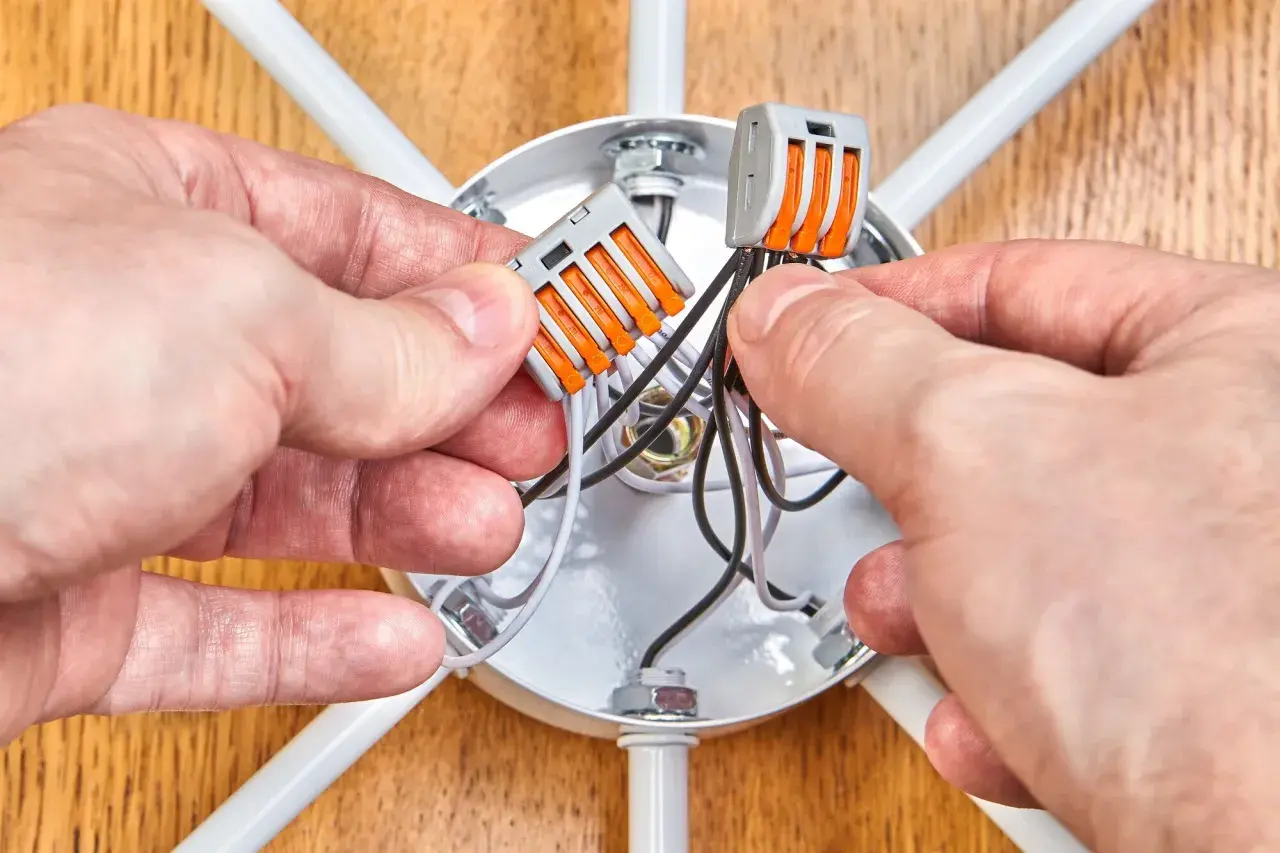

• Puszka rozgałęźna lub miejsce serwisowe, do którego da się wrócić po zamknięciu sufitu.
• Otwornica o średnicy zgodnej z kartą oprawy.
• Transformator lub zasilacz do wersji 12 V, dobrany z zapasem mocy.
• Miernik napięcia lub próbnik dwubiegunowy do sprawdzenia, czy obwód jest rzeczywiście odłączony.

W praktyce dobrze też od razu rozrysować rozstaw punktów. Przy standardowej wysokości sufitu 2,4-2,7 m wygodny start to zwykle około 1-1,5 m między oprawami i mniej więcej 50 cm od ściany, ale ostateczny układ zależy od mocy źródeł światła i kąta świecenia. Warto też sprawdzić głębokość montażową: wiele opraw na GU10 lub GU5.3 potrzebuje około 4,5-7,5 cm miejsca nad płytą, więc przy cienkim suficie podwieszanym to ma znaczenie od razu, a nie dopiero po wycięciu otworów.

Dopiero po takim przygotowaniu schemat podłączenia staje się prosty, a nie przypadkowy.

Schemat połączeń, który naprawdę działa w suficie podwieszanym

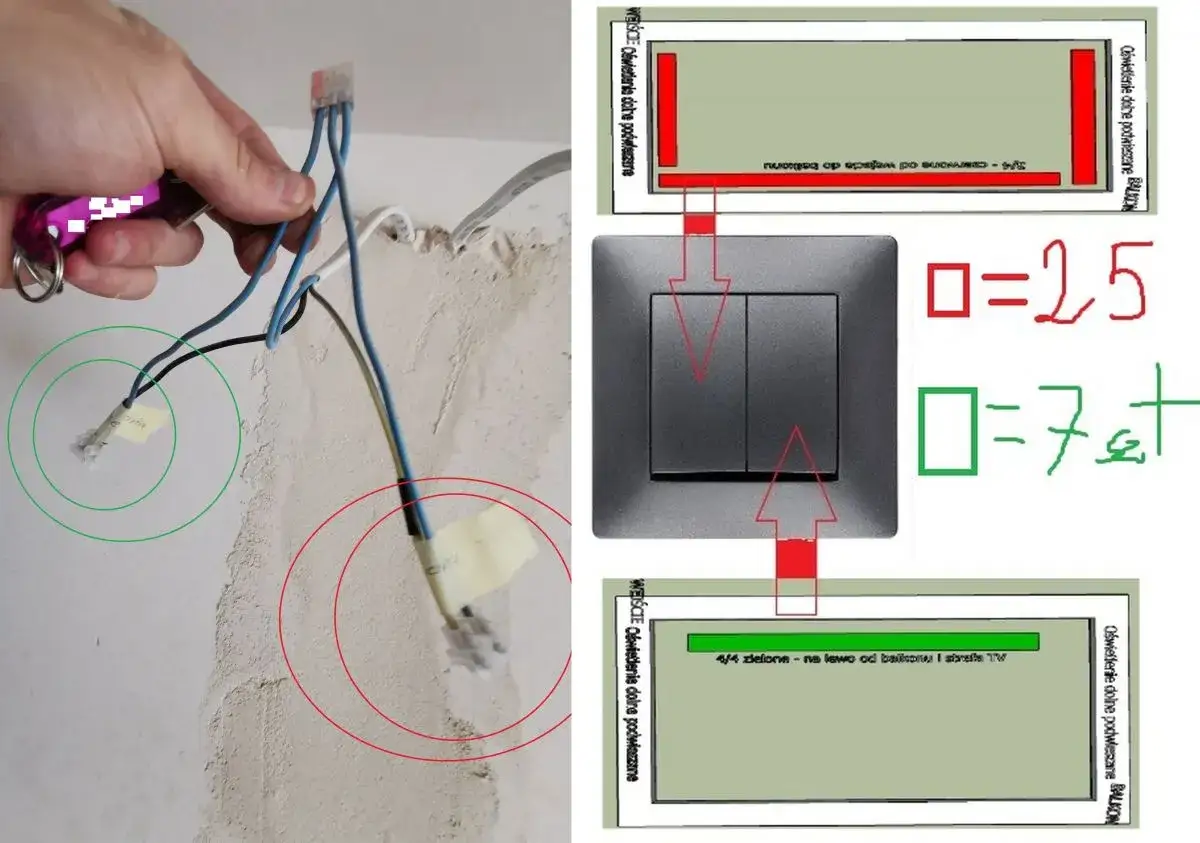

Najprostszy układ wygląda tak: zasilanie z rozdzielnicy trafia na włącznik, potem na puszkę rozgałęźną, a z niej do kolejnych opraw. W wersji 230 V każda lampa dostaje fazę, neutralny i ewentualnie przewód ochronny. W wersji 12 V najpierw zasilasz transformator, a dopiero jego wyjście rozprowadzasz do punktów świetlnych.

1. Wyłącz zasilanie i sprawdź brak napięcia.
2. Wyznacz miejsce opraw i przebieg przewodów, zanim cokolwiek wytniesz.
3. Doprowadź przewód do pierwszego punktu albo do puszki rozgałęźnej.
4. Wykonaj połączenia zgodnie z wariantem 230 V lub 12 V.
5. Wstaw oprawy, ale jeszcze nie zamykaj zabudowy.
6. Włącz obwód testowo i sprawdź, czy wszystkie punkty świecą stabilnie.

Ja nie zostawiam połączeń „na skrętkę” i taśmę. W suficie podwieszanym to proszenie się o kłopot przy pierwszym serwisie. Jeśli instalacja ma działać długo, połączenia muszą być pewne, czytelne i dostępne.

Dlaczego oprawy łączy się równolegle

W przypadku oświetlenia punktowego równoległy układ jest po prostu najbardziej praktyczny. Każda oprawa pracuje wtedy niezależnie i dostaje pełne napięcie przewidziane dla danego systemu. Gdy jedna żarówka się przepali, reszta nadal świeci. W szeregu efekt byłby odwrotny: spadek jasności, niestabilna praca albo gaśnięcie całego ciągu.

To właśnie dlatego schemat równoległy jest standardem zarówno po stronie sieciowej, jak i po stronie transformatora. W praktyce daje mniej usterek i łatwiejszy serwis, a to przy suficie podwieszanym ma większe znaczenie, niż wielu osobom się wydaje.

Najczęstsze błędy, przez które instalacja potem sprawia kłopoty

Przy halogenach widzę powtarzalny zestaw pomyłek. Dobra wiadomość jest taka, że większości z nich da się uniknąć jeszcze przed wierceniem pierwszego otworu.

• Transformator dobrany na styk - jeśli suma mocy lamp jest zbyt blisko limitu, zasilacz będzie się grzał i szybciej zużyje.
• Brak zapasu mocy - przy 12 V warto zostawić około 20% rezerwy, zamiast pracować na granicy.
• Schowanie transformatora bez dostępu - gdy coś zacznie buczeć albo migotać, nie ma jak dojść do przyczyny.
• Zbyt mały przekrój przewodu - przy dłuższych odcinkach po stronie 12 V spadki napięcia mogą być wyraźne.
• Montaż bez wentylacji - halogeny grzeją, więc upychanie wszystkiego w ciasnej przestrzeni skraca żywotność instalacji.
• Łączenie przewodów poza puszką - wygląda szybciej, ale później utrudnia kontrolę i naprawę.
• Złe strefy w łazience - w miejscach narażonych na wilgoć trzeba dobrać odpowiedni stopień ochrony oprawy.

Jeśli oprawa zaczyna mrugać, a zasilacz delikatnie piszczy, ja najpierw sprawdzam obciążenie i jakość połączeń, a dopiero potem samą żarówkę. W instalacjach 12 V często winny jest nie „halogen”, tylko źle dobrany transformator albo zbyt duży spadek napięcia na przewodzie.

Kiedy lepiej podzielić oświetlenie na kilka stref

Przy kilku punktach na małej powierzchni jeden obwód zwykle wystarczy. Ale gdy robi się ich więcej, a pomieszczenie ma różne funkcje, rozdzielenie oświetlenia na strefy daje dużo lepszy efekt. Ja najczęściej myślę o tym już przy 6-8 punktach, zwłaszcza w salonie, kuchni z wyspą albo dłuższym korytarzu.

Warto też pamiętać o ściemniaczu, ale tylko wtedy, gdy oprawa i transformator są do tego przystosowane. To nie jest detal, który można pominąć, bo nie każdy zestaw halogenowy znosi regulację jasności bez problemów. Jeśli masz starszą instalację albo nie jesteś pewien kompatybilności osprzętu, lepiej to sprawdzić przed zakupem niż po montażu.

Co sprawdzić, zanim zamkniesz sufit

To ostatni moment, żeby wyłapać usterki bez rozkuwania zabudowy. Ja po podłączeniu zawsze robię krótki test wszystkich punktów i patrzę nie tylko na to, czy świecą, ale też jak zachowuje się cała instalacja po kilku minutach pracy.

• Sprawdź, czy wszystkie punkty zapalają się jednocześnie i bez migotania.
• Oceń, czy transformator nie wydaje niepokojącego buczenia.
• Upewnij się, że połączenia są dostępne, a nie zakopane bez możliwości serwisu.
• Skontroluj temperaturę pracy zgodnie z instrukcją producenta oprawy.
• W łazience sprawdź zgodność opraw z warunkami wilgotności i strefą montażu.
• Zrób zdjęcie połączeń przed zamknięciem sufitu - przydaje się przy każdej późniejszej modernizacji.

Jeśli po teście coś grzeje się nadmiernie, miga albo wymaga dociśnięcia przewodu, nie zamykam od razu sufitu. Najpierw poprawiam połączenie, bo w takim układzie łatwiej naprawić jeden błąd teraz niż wracać do całej zabudowy za kilka miesięcy.
