Podłączenie lampy LED 12V 3 kable - Jak to zrobić bezpiecznie?

Podłączenie lampy LED 12V, zwłaszcza gdy posiada ona trzy przewody, może wydawać się na pierwszy rzut oka skomplikowane. Ten artykuł to praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez cały proces. Zrozumienie funkcji każdego kabla oraz prawidłowego schematu połączeń jest absolutnie kluczowe dla bezpiecznego i poprawnego działania instalacji, szczególnie w projektach typu DIY.

Dlaczego trzy kable w lampie 12V to nie pomyłka? Zrozum podstawy, zanim zaczniesz

Wielu z nas przyzwyczaiło się do prostych instalacji dwuprzewodowych, gdzie jeden przewód to "plus", a drugi "minus". Jednak w przypadku lamp LED 12V, szczególnie tych bardziej zaawansowanych, obecność trzeciego kabla jest coraz częstsza i wcale nie świadczy o pomyłce producenta. Wręcz przeciwnie, zazwyczaj oznacza to dodatkowe funkcjonalności, które znacząco rozszerzają możliwości zastosowania oświetlenia. Może to być na przykład sterowanie zmianą barwy światła, aktywacja trybu ściemniania, włączanie drugiej, słabszej funkcji (jak światło postojowe w lampach samochodowych) lub integracja z bardziej złożonymi systemami, np. w kamperach czy łodziach. Zrozumienie tego jest pierwszym krokiem do prawidłowego montażu.

Bezpieczeństwo przede wszystkim: Co musisz wiedzieć o pracy z prądem 12V?

Choć prąd stały o napięciu 12V jest znacznie bezpieczniejszy dla człowieka niż prąd zmienny 230V z gniazdka, nie oznacza to, że możemy całkowicie zignorować zasady bezpieczeństwa. Niewłaściwe podłączenie może prowadzić do zwarć, które generują ciepło, mogą uszkodzić zarówno lampę, jak i zasilacz, a w skrajnych przypadkach nawet wywołać pożar. Zawsze odłączaj zasilanie przed rozpoczęciem pracy. Upewnij się, że zasilacz jest odłączony od sieci, a akumulator odłączony od instalacji. Zawsze sprawdzaj napięcie miernikiem, zanim podłączysz lampę. Unikaj dotykania gołych przewodów, a przede wszystkim – nie dopuszczaj do zwarcia, czyli bezpośredniego połączenia plusa z minusem. Pamiętaj, że nawet niskie napięcie może być niebezpieczne dla elektroniki.

Napięcie stałe (DC) vs zmienne (AC): Kluczowa różnica w Twojej instalacji

To fundamentalna kwestia, którą musimy sobie jasno wyjaśnić. Lampy LED 12V są projektowane do pracy z prądem stałym (DC). Oznacza to, że prąd płynie zawsze w jednym kierunku, a napięcie jest stałe. Prąd zmienny (AC), który mamy w domowych gniazdkach (230V), charakteryzuje się cyklicznie zmieniającym się kierunkiem i wartością napięcia. Podłączenie lampy LED 12V do źródła prądu zmiennego może ją natychmiast uszkodzić, ponieważ diody LED są elementami polaryzowanymi i wymagają konkretnego kierunku przepływu prądu. Źródłem 12V DC może być akumulator samochodowy, specjalny zasilacz sieciowy (który przetwarza 230V AC na 12V DC) lub instalacja fotowoltaiczna. Zawsze upewnij się, że Twoje źródło zasilania dostarcza odpowiedni rodzaj prądu.

Niezbędne narzędzia i akcesoria do montażu – przygotuj swój warsztat

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. Dobrze przygotowany warsztat to podstawa efektywnej i bezpiecznej pracy. Oto lista, którą zawsze mam przy sobie:

• Miernik uniwersalny (multimetr) do pomiaru napięcia i identyfikacji przewodów. To absolutna podstawa!
• Ściągacz izolacji, aby precyzyjnie usunąć izolację z przewodów, nie uszkadzając żył.
• Szczypce (np. tnące, uniwersalne) do cięcia i manipulowania przewodami.
• Śrubokręty (płaskie i krzyżakowe) do zaciskania połączeń w kostkach elektrycznych.
• Kostki elektryczne, złączki samozaciskowe (np. WAGO) lub lutownica i cyna (w zależności od preferowanej metody łączenia).
• Zasilacz 12V DC o odpowiedniej mocy do testowania i docelowego zasilania.
• Bezpieczniki oraz oprawka bezpiecznika – to element, na którym nie można oszczędzać.
• Taśma izolacyjna lub koszulki termokurczliwe do zabezpieczenia połączeń.

Krok 1: Jak bezbłędnie zidentyfikować funkcję każdego z trzech przewodów?

To jest moim zdaniem najważniejszy etap. Prawidłowa identyfikacja przewodów to klucz do sukcesu i uniknięcia uszkodzeń. Bez tego ani rusz!

Czerwony, czarny i... jaki jeszcze? Typowe kolory kabli w lampach LED 12V i ich znaczenie

W instalacjach 12V DC przyjęły się pewne standardy kolorystyczne, które znacznie ułatwiają pracę. Poniżej przedstawiam typowe oznaczenia:

Warto pamiętać, że choć te kolory są standardem, zawsze mogą zdarzyć się wyjątki, dlatego nie należy polegać wyłącznie na nich.

Tajemniczy trzeci kabel – co może oznaczać i jakie pełni funkcje?

Jak już wspomniałem, trzeci przewód to najczęściej brama do dodatkowych funkcji lampy. Eksperci wskazują, że jego rola może być bardzo zróżnicowana. Oto najczęstsze zastosowania, z którymi się spotkałem:

• Sterowanie: To bardzo popularna funkcja. Trzeci kabel może służyć do zmiany barwy światła (np. przełączanie między ciepłą a zimną bielą w lampach CCT), aktywacji różnych trybów świecenia (np. miganie, ściemnianie) lub włączania/wyłączania konkretnych segmentów LED. Często podanie na niego +12V (lub rzadziej masy) aktywuje daną funkcję.
• Dodatkowa funkcja: W niektórych lampach, zwłaszcza tych przeznaczonych do pojazdów, trzeci przewód może odpowiadać za włączenie słabszego światła (np. światła postojowego, ambientowego) lub aktywację drugiej funkcji (np. w lampach samochodowych, gdzie jeden przewód to światło drogowe, a drugi mijania).
• Rzadziej uziemienie: Choć jest to mniej typowe dla instalacji 12V niż dla 230V, w niektórych, rzadkich przypadkach, zwłaszcza w lampach z metalową obudową, trzeci przewód może pełnić funkcję przewodu uziemiającego. Ma to na celu zwiększenie bezpieczeństwa, chroniąc przed porażeniem w przypadku uszkodzenia izolacji. Zawsze warto to sprawdzić, jeśli masz do czynienia z taką lampą.

Brak instrukcji? Bezpieczna metoda na sprawdzenie, do czego służy każdy przewód

Co zrobić, gdy producent nie dołączył instrukcji, a kolory kabli nie są oczywiste? Nie panikuj! Istnieje bezpieczna metoda na identyfikację, ale wymaga ona dużej ostrożności i miernika. Pamiętaj, to metoda awaryjna!

1. Przygotowanie: Podłącz zasilacz 12V DC (o niskim prądzie, np. 1A-2A – taki zasilacz do taśm LED będzie idealny) do gniazdka. Upewnij się, że zasilacz jest sprawny i dostarcza stabilne 12V. Sprawdź to miernikiem.
2. Identyfikacja +12V i masy zasilacza: Najpierw zidentyfikuj przewód dodatni (+) i ujemny (-) zasilacza (zazwyczaj czerwony i czarny, ale zawsze to weryfikuję miernikiem).
3. Testowanie podstawowe: Podłącz przewód czerwony lampy do +12V zasilacza, a czarny przewód lampy do masy zasilacza. Lampa powinna zaświecić się w swojej podstawowej funkcji. Jeśli nie, sprawdź połączenia i polaryzację. Jeśli nadal nic, być może lampa jest uszkodzona lub przewody są inaczej oznaczone.
4. Testowanie trzeciego przewodu do +12V: Gdy lampa świeci w podstawowej funkcji, ostrożnie dotykaj trzecim przewodem lampy (np. żółtym) do +12V zasilacza. Obserwuj reakcję lampy – czy zmienia się barwa, tryb świecenia, czy włącza się dodatkowa funkcja. Zrób to szybko i ostrożnie, aby nie spowodować zwarcia.
5. Testowanie trzeciego przewodu do masy: Jeśli dotknięcie do +12V nie przyniosło efektu, ostrożnie dotknij trzecim przewodem lampy do masy zasilacza. Ponownie obserwuj reakcję.
6. Notowanie wyników: Zapisz, która kombinacja aktywuje jaką funkcję. To pozwoli na prawidłowe podłączenie w docelowej instalacji.

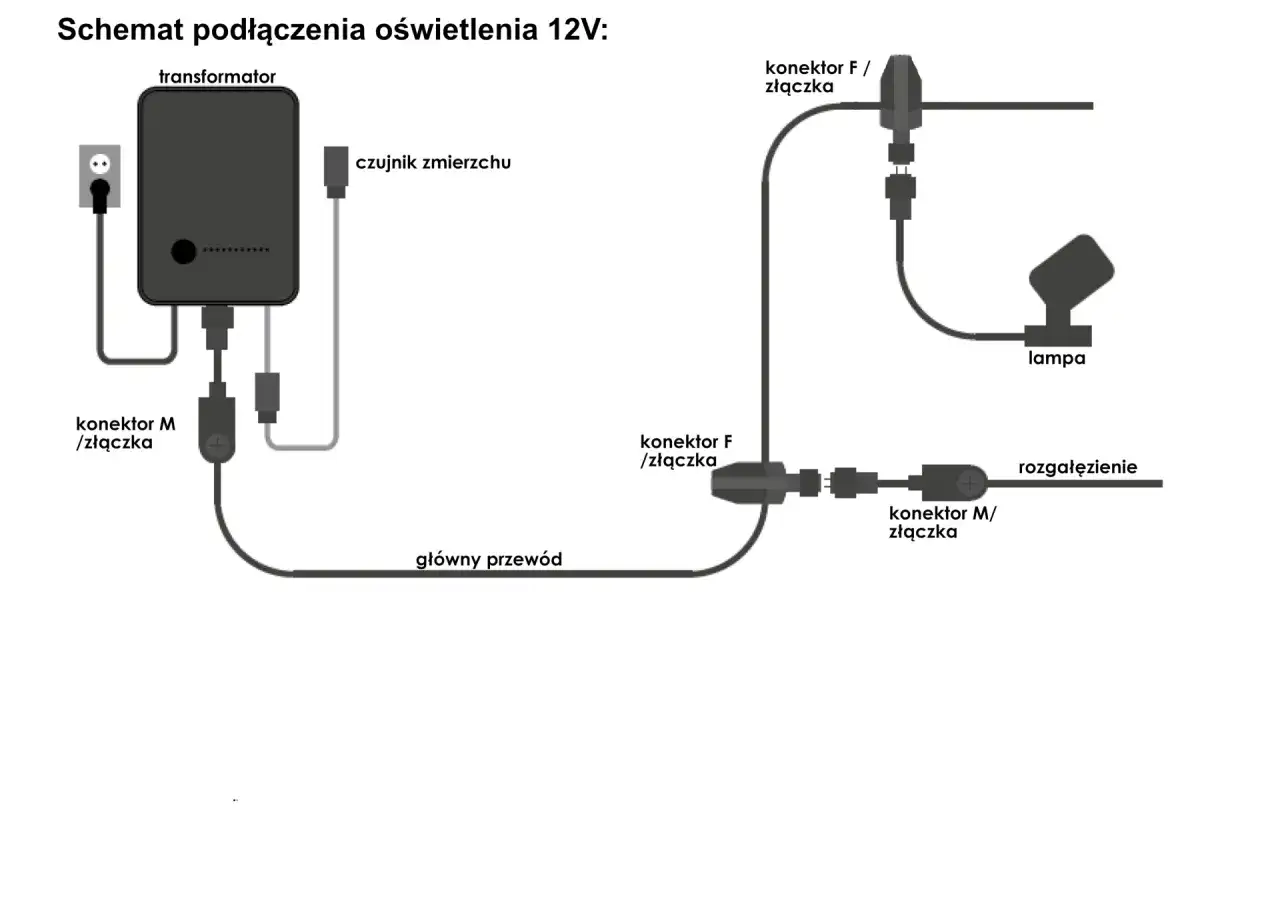

Krok 2: Schemat podłączenia lampy LED 12V z 3 kablami – instrukcja krok po kroku

Gdy już wiesz, do czego służy każdy kabel, możemy przejść do właściwego podłączania. Pamiętaj, że precyzja i staranność to klucz do trwałej i bezpiecznej instalacji.

Podłączanie przewodu dodatniego (+) i ujemnego (-): Fundament Twojej instalacji

To podstawa każdej instalacji 12V. Przewód czerwony lampy (zidentyfikowany jako +12V) podłącz do dodatniego bieguna źródła zasilania 12V DC. Przewód czarny lampy (masa/GND) podłącz do ujemnego bieguna źródła zasilania. Prawidłowa polaryzacja jest absolutnie kluczowa dla lamp LED. Odwrócenie jej zazwyczaj spowoduje, że lampa po prostu nie zaświeci, ale w niektórych przypadkach może prowadzić do jej trwałego uszkodzenia. Upewnij się, że połączenia są solidne, dobrze zaciśnięte lub zlutowane i odpowiednio zaizolowane, aby zapobiec przypadkowym zwarciom.

Co zrobić z trzecim przewodem? Praktyczne scenariusze podłączenia

Połączenie trzeciego przewodu zależy od funkcji, którą zidentyfikowałeś w poprzednim kroku. Oto najczęstsze scenariusze:

• Przewód sterujący (np. zmiana barwy): Jeśli trzeci kabel służy do aktywacji funkcji (np. poprzez podanie na niego +12V), podłącz go do osobnego przełącznika. Ten przełącznik będzie doprowadzał +12V (lub masę, jeśli taka jest logika sterowania lampy) do trzeciego przewodu, aktywując pożądaną funkcję. Może to być prosty przełącznik dwupozycyjny lub bardziej złożony system sterowania.
• Przewód drugiej funkcji (np. światło postojowe): Jeśli trzeci przewód aktywuje drugą funkcję, możesz podłączyć go do osobnego przełącznika, aby mieć nad nią kontrolę. Alternatywnie, jeśli ma być aktywny zawsze, gdy lampa jest włączona, możesz podłączyć go na stałe do +12V (lub masy), ale tylko po upewnieniu się, że taka konfiguracja jest bezpieczna i zgodna z przeznaczeniem lampy.
• Przewód uziemiający (jeśli zidentyfikowany): W rzadkich przypadkach, gdy trzeci przewód to uziemienie, podłącz go do metalowej obudowy lampy (jeśli takowa jest) i/lub do punktu uziemienia w instalacji. Pamiętaj, że w instalacjach 12V DC uziemienie często jest połączone z masą (-), ale zawsze warto to zweryfikować.

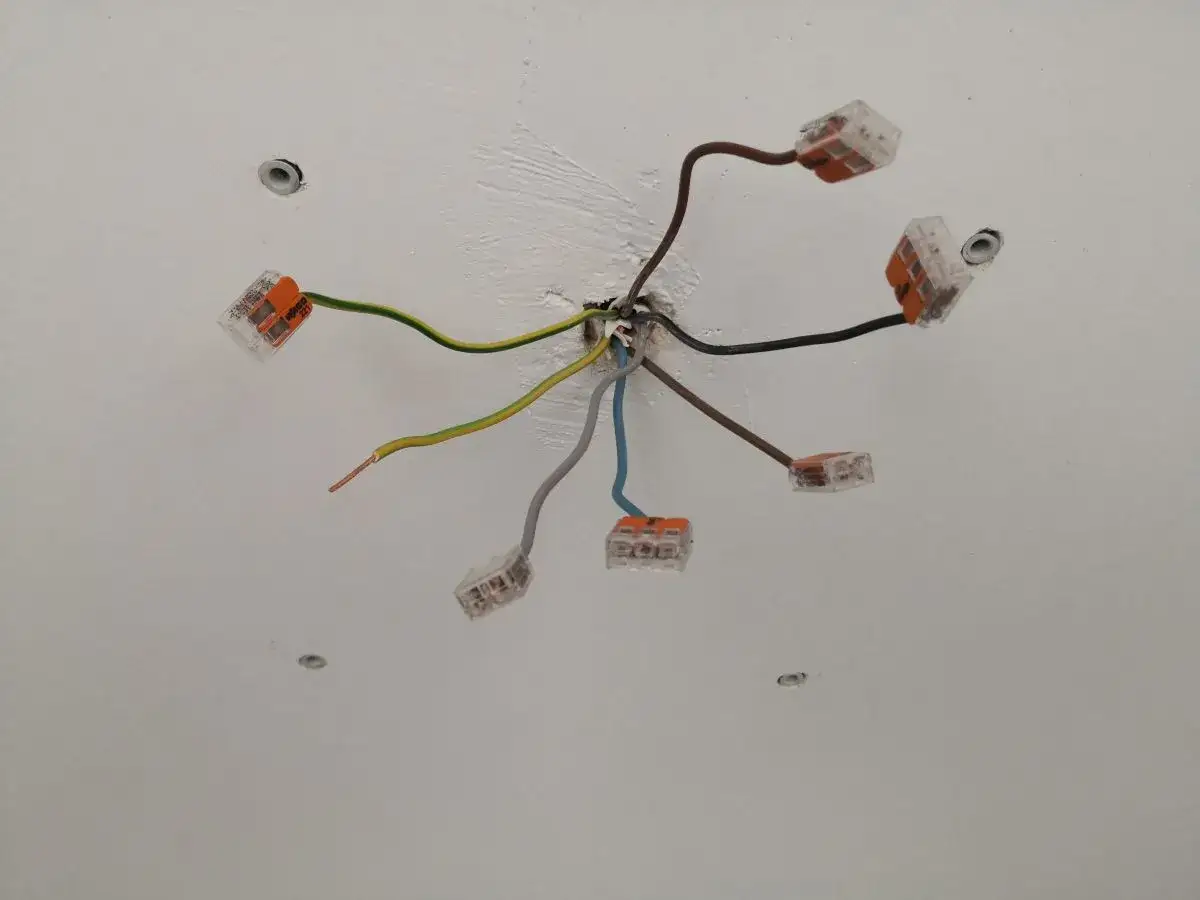

Jak prawidłowo połączyć kable? (kostki, złączki, lutowanie)

Wybór metody łączenia kabli zależy od Twoich umiejętności, dostępnych narzędzi i wymagań instalacji. Każda z nich ma swoje zalety:

• Kostki elektryczne (listwy zaciskowe): Są proste w użyciu i nie wymagają specjalistycznych narzędzi poza śrubokrętem. Dobrze sprawdzają się w połączeniach stałych, ale w miejscach narażonych na wibracje (np. w samochodzie) mogą się poluzować, prowadząc do słabego styku lub nawet zwarcia.
• Złączki samozaciskowe (np. WAGO): To mój ulubiony sposób na szybkie i pewne połączenia. Są niezwykle proste w obsłudze – wystarczy ściągnąć izolację i włożyć przewód. Zapewniają solidny i bezpieczny styk, są odporne na wibracje i nie wymagają narzędzi (poza ściągaczem izolacji).
• Lutowanie: Jest to najbardziej trwała i niezawodna metoda połączenia. Zapewnia doskonały styk elektryczny, jest odporne na wibracje, utlenianie i korozję. Wymaga jednak pewnych umiejętności, lutownicy, cyny i kalafonii. Po zlutowaniu połączenie należy zawsze zabezpieczyć koszulką termokurczliwą, aby zapewnić izolację i ochronę mechaniczną.

Krok 3: Zasilanie i zabezpieczenie instalacji – o czym nie można zapomnieć?

Prawidłowe zasilanie i odpowiednie zabezpieczenie to gwarancja długiej i bezproblemowej pracy Twojej lampy LED. Nie pomijaj tych kroków!

Dobór odpowiedniego zasilacza 12V – jak obliczyć wymaganą moc?

Wybór zasilacza to nie tylko kwestia napięcia (które w tym przypadku wynosi 12V DC), ale przede wszystkim mocy. Zbyt słaby zasilacz będzie się przegrzewał, szybko ulegnie awarii i może powodować migotanie lub słabsze świecenie lampy. Aby obliczyć wymaganą moc zasilacza, musisz znać pobór prądu przez Twoją lampę (często podawany w amperach, A) lub jej moc (w watach, W). Jeśli znasz moc (P) lampy, możesz użyć wzoru: P = U * I (Moc = Napięcie * Prąd). Jeśli lampa pobiera np. 2A przy 12V, to jej moc wynosi 24W. Zawsze wybieraj zasilacz z zapasem mocy, najlepiej o 20-30% większej mocy niż obliczona. Dzięki temu zasilacz nie będzie pracował na granicy swoich możliwości, co zapewni mu dłuższą żywotność i stabilniejszą pracę.

Dlaczego bezpiecznik jest obowiązkowy i jak go poprawnie zamontować?

Bezpiecznik to mały, ale niezwykle ważny element każdej instalacji elektrycznej. Jego rola jest prosta: chroni instalację przed przeciążeniem i zwarciem. W przypadku nagłego wzrostu prądu (np. w wyniku zwarcia), bezpiecznik przepali się, przerywając obwód i zapobiegając uszkodzeniu zasilacza, lampy, a co najważniejsze – potencjalnemu pożarowi. Zawsze montuj bezpiecznik na przewodzie dodatnim (+12V), jak najbliżej źródła zasilania. Wartość prądową bezpiecznika dobierz tak, aby była nieco wyższa niż maksymalny prąd pobierany przez lampę, ale niższa niż maksymalny prąd, jaki może dostarczyć zasilacz. Na przykład, jeśli lampa pobiera 2A, bezpiecznik 3A będzie dobrym wyborem.

Testowanie połączenia: Pierwsze uruchomienie i weryfikacja poprawności działania

Po wykonaniu wszystkich połączeń i zamontowaniu bezpiecznika, nadszedł czas na pierwsze uruchomienie. Zawsze wykonuję ten krok z dużą uwagą:

• Brak dymu, nietypowych zapachów, iskrzenia: To pierwsze, na co zwracam uwagę. Jeśli coś takiego zaobserwujesz, natychmiast odłącz zasilanie.
• Prawidłowe świecenie lampy: Lampa powinna zaświecić się równomiernie, bez migotania i z pełną jasnością.
• Aktywacja wszystkich funkcji: Jeśli trzeci kabel jest sterujący, sprawdź, czy wszystkie dodatkowe funkcje (zmiana barwy, tryby świecenia) działają poprawnie.
• Brak nadmiernego nagrzewania się kabli lub zasilacza: Lekkie ocieplenie zasilacza jest normalne, ale nadmierne nagrzewanie się kabli lub samego zasilacza może świadczyć o przeciążeniu lub słabych połączeniach.
• Sprawdzenie napięcia miernikiem: Jeśli masz wątpliwości, możesz sprawdzić napięcie na zaciskach lampy miernikiem, aby upewnić się, że jest stabilne 12V.

Najczęstsze błędy przy montażu i jak ich uniknąć – ucz się na cudzych pomyłkach

Nawet doświadczonym zdarzają się pomyłki. Znając najczęstsze problemy, możesz ich skutecznie unikać.

Problem: Lampa nie świeci. Co sprawdzić w pierwszej kolejności?

To najczęstszy scenariusz, gdy coś poszło nie tak. Zazwyczaj przyczyną jest jeden z poniższych punktów:

• Brak zasilania: Sprawdź, czy zasilacz jest podłączony do sieci i czy działa (np. czy świeci się dioda na zasilaczu, lub zmierz napięcie na jego wyjściu miernikiem).
• Odwrócona polaryzacja: Upewnij się, że przewód +12V z zasilacza jest podłączony do czerwonego przewodu lampy, a masa do czarnego. Diody LED są bardzo wrażliwe na polaryzację.
• Uszkodzony bezpiecznik: Sprawdź bezpiecznik w obwodzie. Jeśli jest przepalony, wymień go. Pamiętaj, że przepalony bezpiecznik to sygnał, że coś jest nie tak – być może było zwarcie lub przeciążenie.
• Brak styku: Dokładnie sprawdź wszystkie połączenia (kostki, złączki, lutowania) pod kątem luźnych lub skorodowanych styków. Czasem wystarczy delikatnie poruszyć kablem, aby lampa zaświeciła.
• Uszkodzony kabel/lampa: W ostateczności, jeśli wszystkie powyższe punkty są poprawne, lampa lub jeden z kabli może być uszkodzony.

Problem: Lampa migocze lub świeci słabiej. Potencjalne przyczyny i rozwiązania

Migotanie lub słabsze świecenie to irytujące objawy, które wskazują na problem z zasilaniem lub połączeniem:

• Za słaby zasilacz: Zasilacz nie dostarcza wystarczającej mocy dla lampy. Wymień go na mocniejszy, pamiętając o zapasie mocy.
• Słabe połączenia: Luźne lub skorodowane styki powodują spadki napięcia i niestabilny przepływ prądu. Popraw wszystkie połączenia, upewniając się, że są solidne i czyste.
• Spadek napięcia na długich kablach: Zbyt długie i/lub zbyt cienkie kable mogą powodować znaczący spadek napięcia, zwłaszcza przy większym poborze prądu. Skróć kable, jeśli to możliwe, lub użyj przewodów o większym przekroju.
• Uszkodzenie lampy: Wewnętrzne uszkodzenie diod lub sterownika lampy również może być przyczyną migotania. W takim przypadku lampa wymaga wymiany.

Przeczytaj również: Kolory przewodów elektrycznych - Jak bezpiecznie podłączyć?

Problem: Odwrócona polaryzacja – jakie mogą być konsekwencje?

Jak już wspomniałem, odwrócenie polaryzacji w lampach LED 12V to częsty błąd. W większości przypadków lampa po prostu nie zaświeci, ponieważ diody LED są elementami półprzewodnikowymi, które przewodzą prąd tylko w jednym kierunku. Jednakże, w niektórych lampach, zwłaszcza tych z wbudowanymi bardziej złożonymi sterownikami elektronicznymi, odwrócenie polaryzacji może prowadzić do trwałego uszkodzenia diod lub całej elektroniki. Dlatego zawsze podkreślam, aby sprawdzić polaryzację miernikiem przed podłączeniem, nawet jeśli kolory kabli wydają się oczywiste. Lepiej poświęcić kilka sekund na weryfikację, niż potem wymieniać uszkodzoną lampę.
