Najważniejsze zasady przed montażem instalacji 12 V
- W obwodach 12 V nie ma jednego uniwersalnego kodu kolorów, więc zawsze wygrywa schemat producenta i pomiar.
- Czerwony i czarny to najczęstsza para dla plusa i minusa, ale w gotowych urządzeniach spotyka się też inne układy.
- Żółto-zielonego nie używa się do przewodów roboczych; to barwa zarezerwowana dla ochrony PE w instalacjach sieciowych.
- Przy oświetleniu LED bardziej niż sam kolor liczą się przekrój przewodu i spadek napięcia.
- W RGB i RGBW kolor żyły często oznacza kanał, a nie biegun zasilania.
Dlaczego w instalacjach 12 V nie ma jednego uniwersalnego kodu
W 12 V najczęściej poruszamy się po praktyce, a nie po sztywnym, jednym standardzie dla wszystkich urządzeń. W Polsce porządek barw dla instalacji 230 V jest opisany normą PN-HD 308 S2:2007, ale tego układu nie da się po prostu przenieść do obwodów niskonapięciowych. Dlatego nie zakładałbym, że kolor żyły sam z siebie mówi wszystko o funkcji przewodu.
Ja przy montażu zaczynam od prostego założenia: kolor jest podpowiedzią, nie wyrocznią. Jeśli urządzenie ma dokumentację, to ona wygrywa z nawykami z innych instalacji. Jeśli dokumentacji nie ma, sięgam po multimetr i sprawdzam polaryzację, bo to zwykle trwa krócej niż późniejsze szukanie błędu w gotowym układzie.
To właśnie dlatego w jednej instalacji zobaczysz czerwony i czarny, a w innej brązowy, niebieski albo biały. Różnica nie wynika z przypadku, tylko z tego, czy producent trzyma się przyjętej praktyki DC, czy używa własnego systemu oznaczeń dla konkretnego sterownika, taśmy LED albo oprawy. To prowadzi wprost do pytania, jakie kolory spotyka się najczęściej i jak je odczytywać bez zgadywania.

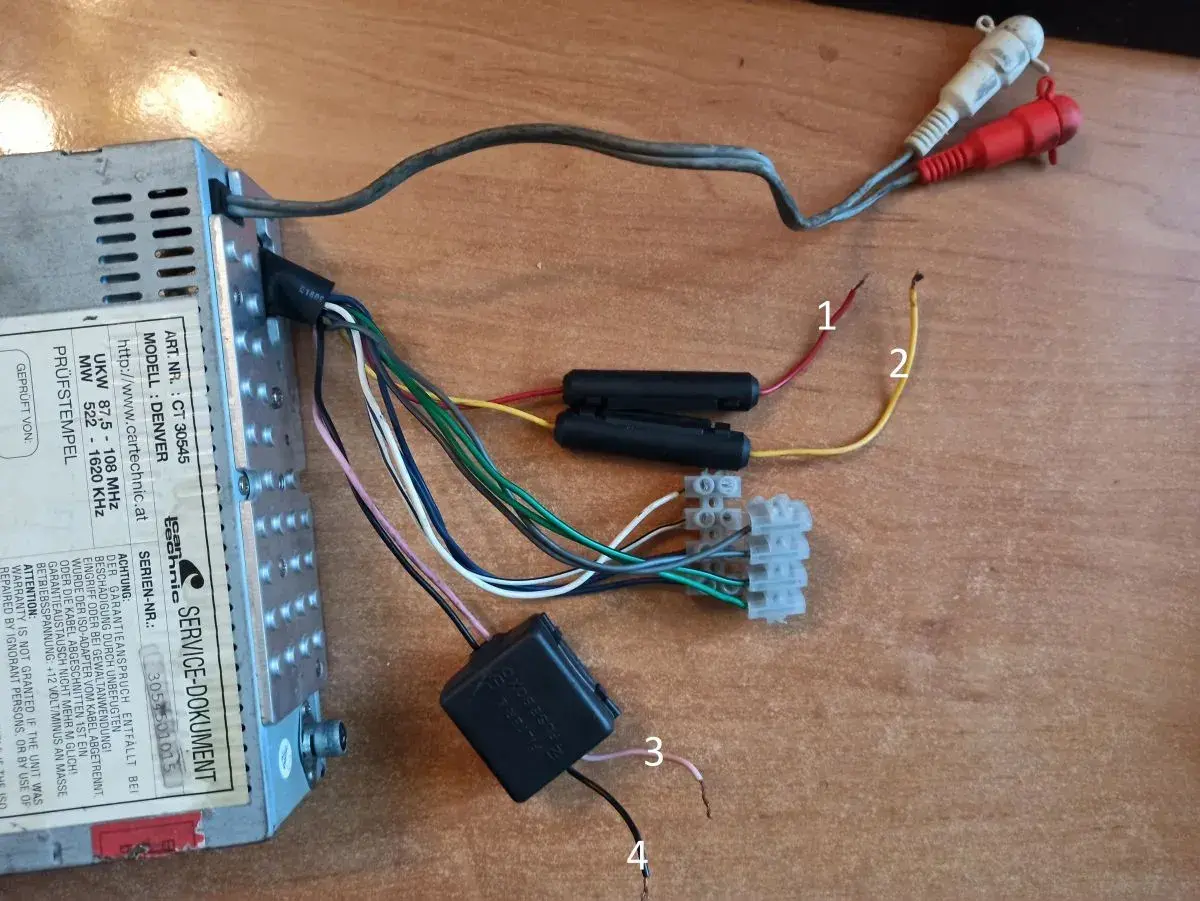

Najczęściej spotykane kolory i ich znaczenie
W prostych instalacjach niskonapięciowych najczęściej spotykam układ, w którym czerwony oznacza plus, a czarny minus lub masę. W praktyce warto jednak czytać to jako najczęstszy zwyczaj, a nie bezwzględną regułę dla każdego urządzenia. Jeśli przewód wychodzi z gotowego zasilacza, sterownika albo oprawy, znakowanie na obudowie ma większą wartość niż sama barwa izolacji.
| Kolor żyły | Najczęstsze znaczenie w 12 V | Gdzie spotykany najczęściej | Na co uważać |
|---|---|---|---|
| Czerwony | Plus zasilania | LED, automotive, CCTV, akcesoria DC | Sprawdź oznaczenie „+” przy zacisku, bo wyjątki się zdarzają |
| Czarny | Minus lub masa | Proste obwody DC, wiązki samochodowe, zasilacze | W starszych urządzeniach masa może być rozwiązana inaczej niż w typowej instalacji LED |
| Brązowy | Przewód roboczy lub plus w części systemów IEC | Automatyka, panele sterownicze, część urządzeń przemysłowych | Nie myl go z brązem używanym w instalacjach 230 V dla przewodu fazowego |
| Niebieski | Powrót, minus albo przewód sygnałowy | Sterowniki, czujniki, wybrane układy DC | W 230 V niebieski ma inną rolę, więc nie przenoś automatycznie tych skojarzeń |
| Biały / szary | Linia sygnałowa, kanał lub przewód pomocniczy | RGB, RGBW, moduły sterujące, automatyka | Tu najłatwiej o pomyłkę, bo kolor częściej oznacza funkcję niż biegun |
| Żółto-zielony | Przewód ochronny PE | Instalacje z zasilaniem sieciowym, obudowy metalowe, urządzenia klasy ochronności | Nie stosować jako plusa ani minusa obwodu roboczego |
Najbezpieczniejsza praktyka jest prosta: kolor traktuję jako wskazówkę, a końcową decyzję opieram na opisie zacisku, schemacie i pomiarze. Jeśli coś nie zgadza się z tabelką w głowie, zaufanie ma dokumentacja, nie przyzwyczajenie. To szczególnie ważne wtedy, gdy kolor nie oznacza już polaryzacji, tylko funkcję konkretnego kanału.
Właśnie tutaj zaczynają się najciekawsze pomyłki w oświetleniu LED, bo instalacja może wyglądać „logicznie”, a mimo to działać odwrotnie niż zakłada wykonawca.
Gdy kolor oznacza kanał, a nie biegun
W taśmach RGB, RGBW i podobnych sterownikach kolor żyły bardzo często nie mówi o plusie i minusie, tylko o przypisaniu do kanału. To znaczy, że jedna żyła może odpowiadać za czerwony kanał, druga za zielony, trzecia za niebieski, a czwarta za biel lub wspólny przewód zasilający. W takich układach sam kolor izolacji nie wystarcza, bo ważniejsza jest funkcja przypisana do zacisku.
Taśmy RGB i RGBW
Przy paskach LED najczęściej spotykam układ ze wspólnym plusem albo wspólną masą, a pozostałe żyły sterują osobnymi kanałami. W praktyce oznacza to, że czerwony przewód może prowadzić do plusa, ale równie dobrze może być tylko jednym z kanałów barwnych, jeśli producent tak zaprojektował wiązkę. Dlatego przed lutowaniem albo wpięciem w sterownik sprawdzam oznaczenia przy padach i na kontrolerze, a nie ufam samemu odcieniowi izolacji.
Przeczytaj również: Jak podłączyć włącznik podwójny? Bezpieczny poradnik
Sterowniki, czujniki i moduły pomocnicze
W systemach sterowania kolor przewodu bywa przypisany do wejścia, wyjścia, komunikacji albo sygnału ściemniania. To samo dotyczy czujników ruchu, modułów PWM czy prostych przekaźników do oświetlenia ogrodowego. Jeśli przewodów jest więcej niż dwa, rośnie szansa, że barwa oznacza po prostu „ten kanał idzie tutaj”, a nie „to jest plus” albo „to jest minus”.
W takich przypadkach najlepiej działa zasada: najpierw opis, potem pomiar, dopiero na końcu montaż. To oszczędza czas i ogranicza liczbę próbnych podłączeń, które w 12 V potrafią skończyć się spalonym sterownikiem albo niedziałającą sekcją LED.
Kiedy funkcja przewodu jest już jasna, można przejść do samego montażu i zrobić go tak, żeby nie wracać do poprawiania po zamknięciu profilu czy puszki.
Jak podłączyć przewody krok po kroku
Przy montażu 12 V trzymam się prostego porządku, bo w takich instalacjach najwięcej szkód robi pośpiech. Nawet jeśli napięcie jest niskie, zwarcie potrafi uszkodzić zasilacz, kontroler albo fragment taśmy LED. Bezpieczniej jest poświęcić kilka minut na kontrolę niż potem rozbierać gotową zabudowę.
- Odłącz zasilanie i upewnij się, że układ nie jest pod napięciem.
- Odczytaj oznaczenia na zasilaczu, sterowniku i oprawie: +V, -V, GND, COM, R, G, B, W.
- Sprawdź polaryzację miernikiem, jeśli masz choć cień wątpliwości co do koloru żył.
- Oznacz przewody taśmą, koszulką termokurczliwą albo opisem, zanim zaczniesz cięcie i łączenie.
- Łącz przewody porządnie przez zacisk, złączkę lub lutowanie z termokurczem, a nie przez skręcenie „na szybko”.
- Wykonaj próbę pod obciążeniem przez 10-15 minut, żeby zobaczyć, czy połączenia się nie grzeją i czy światło nie przygasa na końcu linii.
Jak dobrać przekrój przewodu do długości i obciążenia
W 12 V spadek napięcia widać szybciej niż w instalacji sieciowej. Krótki odcinek może działać bez zarzutu, a dłuższa trasa z tym samym przewodem już wyraźnie osłabia światło, zmienia barwę albo powoduje, że ostatnia oprawa świeci słabiej od pierwszej. Dlatego przy planowaniu trasy patrzę nie tylko na kolor, ale też na prąd, długość i to, czy zasilanie idzie jedną linią, czy jest rozdzielane po drodze.
| Obciążenie | Praktyczny punkt startowy | Typowe zastosowanie | Moja uwaga montażowa |
|---|---|---|---|
| Do 1 A | 0,5 mm² | Pojedyncze moduły, krótkie połączenia sygnałowe | Działa przy małej mocy, ale tylko na krótkim odcinku |
| 1-3 A | 0,75-1,0 mm² | Małe oprawy, krótkie odcinki LED | Dobry wybór do większości prostych montaży wewnętrznych |
| 3-5 A | 1,5 mm² | Typowe zasilanie taśm LED i kilku punktów świetlnych | To często rozsądne minimum przy montażu oświetlenia dekoracyjnego |
| 5-10 A | 2,5 mm² | Dłuższe trasy, większa liczba opraw, rozdział zasilania | Przy takich obciążeniach lepiej nie oszczędzać na przekroju |
To nie jest sztywny przepis, tylko praktyczny start. Jeśli trasa jest długa, a obciążenie rośnie, grubszy przewód bywa lepszym rozwiązaniem niż walka z przygasaniem na końcu linii. Przy LED-ach sensownie jest celować w spadek napięcia rzędu kilku procent, a gdy światło wyraźnie słabnie, zwykle trzeba zwiększyć przekrój albo wprowadzić dodatkowy punkt zasilania. Z tego wynikają też najczęstsze błędy, które widzę na budowie i przy poprawkach.
Najczęstsze błędy, które psują montaż
W instalacjach 12 V pomyłki rzadko wyglądają spektakularnie. Częściej objawiają się drobnym problemem: jedna sekcja nie świeci, sterownik gubi kanał, barwa jest nierówna albo zasilacz pracuje na granicy swoich możliwości. Z mojego doświadczenia wynika, że większość takich kłopotów da się sprowadzić do kilku powtarzalnych błędów.
- Zgadywanie po kolorze bez pomiaru - to najszybsza droga do odwróconej polaryzacji albo błędnego podłączenia kanałów.
- Użycie żółto-zielonego jako przewodu roboczego - ten kolor powinien być zarezerwowany dla ochrony PE, nie dla plusa ani minusa.
- Mieszanie standardów - w jednej wiązce nie warto łączyć logiki z automotive, automatyki i domowego LED-a bez własnego opisu.
- Za cienki przewód na zbyt długiej trasie - efekt to spadek napięcia, przygasanie i nierówna barwa światła.
- Słabe połączenia mechaniczne - skręcone żyły bez porządnego zacisku lub izolacji grzeją się i po czasie przerywają kontakt.
- Brak opisów na rozgałęzieniach - po miesiącu trudno odtworzyć, który przewód zasilał którą sekcję.
Do tego dochodzi jeszcze jeden detal, który często umyka: w 12 V część urządzeń ma zabezpieczenie przed odwrotną polaryzacją, a część nie. Nie zakładałbym więc, że „jakoś to będzie”, bo układ może po prostu nie działać albo uszkodzić się przy pierwszym błędnym wpięciu. Żeby tego uniknąć, przed zamknięciem instalacji robię jeszcze jedną, krótką kontrolę.
Co sprawdzam przed zamknięciem puszki i profilu
Przed zakryciem instalacji zawsze wracam do trzech rzeczy: zgodności polaryzacji, jakości połączeń i realnej pracy pod obciążeniem. Jeśli wszystko zgadza się na stole, ale po zamknięciu pojawia się problem, naprawa staje się niepotrzebnie czasochłonna. Dlatego wolę poświęcić kilka minut na końcowy przegląd niż później rozcinać profil aluminiowy albo szukać ukrytego styku.- czy na obu końcach linii są oznaczone plus i minus,
- czy żadna złączka nie nagrzewa się po kilkunastu minutach pracy,
- czy jasność na końcu odcinka jest zbliżona do jasności przy zasilaczu,
- czy przewody są odciążone mechanicznie i nie wiszą na samym zacisku,
- czy każdy kanał sterujący ma opis, jeśli to instalacja RGB, RGBW albo inny układ wielokanałowy.
Jeśli te punkty są odhaczone, instalacja 12 V zwykle działa stabilnie i daje się później serwisować bez zgadywania, który kabel był od czego.
