Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Podwójny łącznik schodowy steruje dwoma niezależnymi obwodami z dwóch miejsc.
- Każdy klawisz działa jak osobny układ schodowy, więc ważne jest poprawne rozpoznanie zacisków.
- Przewody neutralny N i ochronny PE prowadzi się zwykle bezpośrednio do oprawy, a nie przez łącznik.
- Między łącznikami pracują przewody korespondencyjne, czyli te, które przenoszą przełączenie między punktami.
- Największe ryzyko błędu to zamiana zacisku wspólnego z korespondencyjnym i pomylenie dwóch torów sterowania.
- Jeśli instalacja jest stara albo ma nietypowy układ puszek, schemat trzeba dopasować do rzeczywistego okablowania, a nie tylko do rysunku.
Czym jest podwójny włącznik schodowy i kiedy ma sens
W praktyce patrzę na ten układ jako na dwa niezależne łączniki schodowe zamknięte w jednej obudowie. Każdy klawisz steruje osobnym obwodem, a oba obwody można włączać i wyłączać z dwóch miejsc. To ważne rozróżnienie, bo taki osprzęt bywa mylony ze zwykłym łącznikiem świecznikowym, który obsługuje dwa źródła światła, ale tylko z jednego miejsca.
Taki montaż ma sens tam, gdzie światło ma być wygodne w obsłudze i podzielone na strefy: na schodach, w długim korytarzu, w sypialni przy łóżku, w większym salonie albo w przejściu między strefą dzienną i komunikacyjną. Ja najczęściej widzę go tam, gdzie jedna lampa to za mało, a dwa osobne punkty sterowania oszczędzają sporo chodzenia po domu.
Jeżeli jednak chcesz sterować jednym obwodem z trzech albo większej liczby miejsc, sam podwójny schodowy nie wystarczy. Wtedy wchodzi w grę układ krzyżowy albo rozwiązanie smart, dlatego zanim kupisz osprzęt, dobrze jest ustalić nie tylko liczbę lamp, ale też liczbę punktów sterowania. To prowadzi prosto do tego, jak czytać schemat i oznaczenia zacisków.
Jak czytać schemat i oznaczenia zacisków

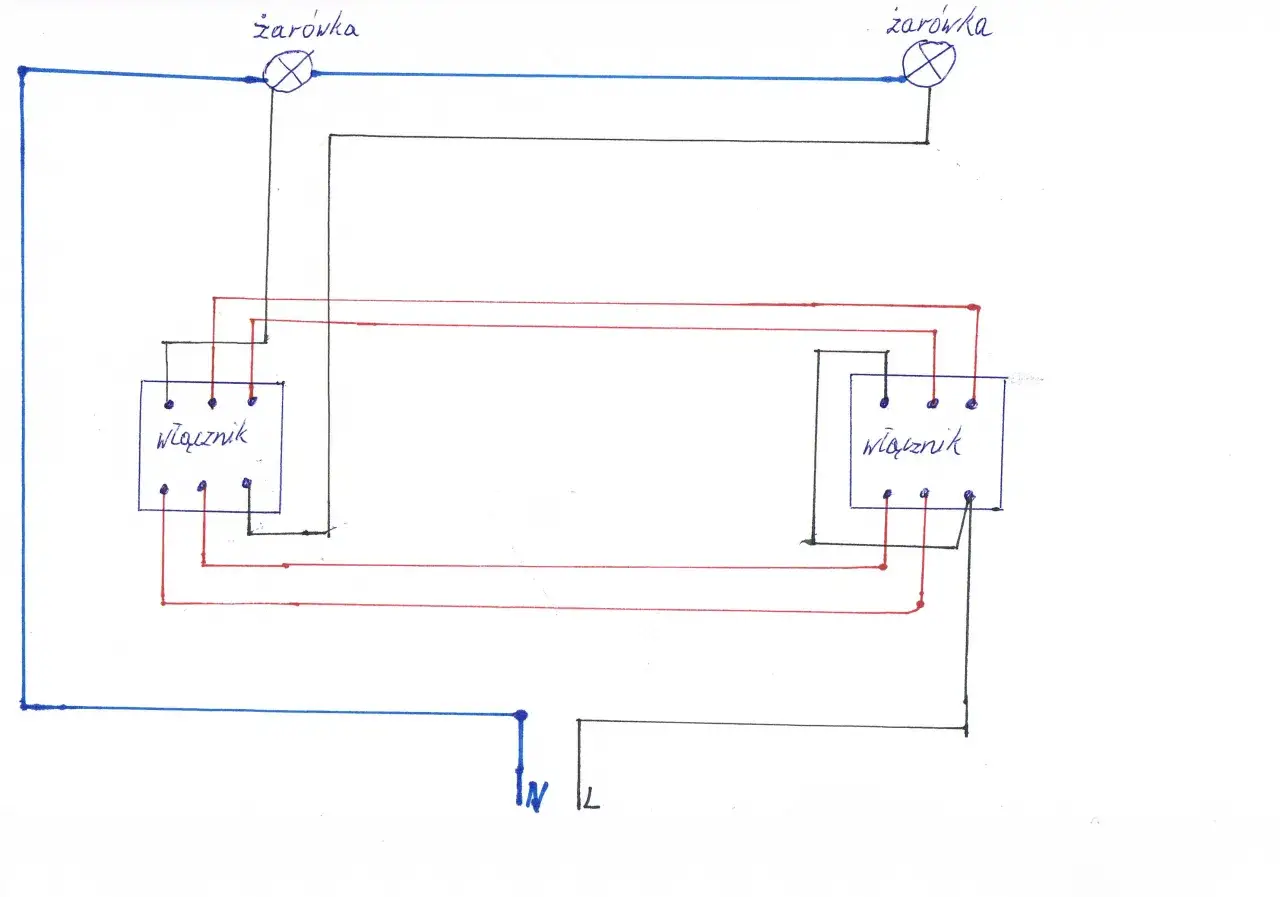

W schematach podwójnego układu schodowego kluczowe są trzy rzeczy: zacisk wspólny, przewody korespondencyjne i wyjście do oprawy. Nazwy na obudowie mogą się różnić zależnie od producenta, ale logika pozostaje taka sama. Jeden tor ma wejście zasilania, dwa przewody między łącznikami i wyjście do lampy. Drugi tor działa identycznie, tylko niezależnie od pierwszego.
| Oznaczenie | Co oznacza | Gdzie trafia |
|---|---|---|
| L lub COM | Zacisk wspólny dla danego toru | Zasilanie fazowe albo wyjście do lampy, zależnie od miejsca w obwodzie |
| 1, 2, L1, L2 | Zaciski przełączne | Przewody korespondencyjne między dwoma łącznikami |
| N | Przewód neutralny | Bezpośrednio do oprawy oświetleniowej |
| PE | Przewód ochronny | Do oprawy i metalowych elementów wymagających ochrony |

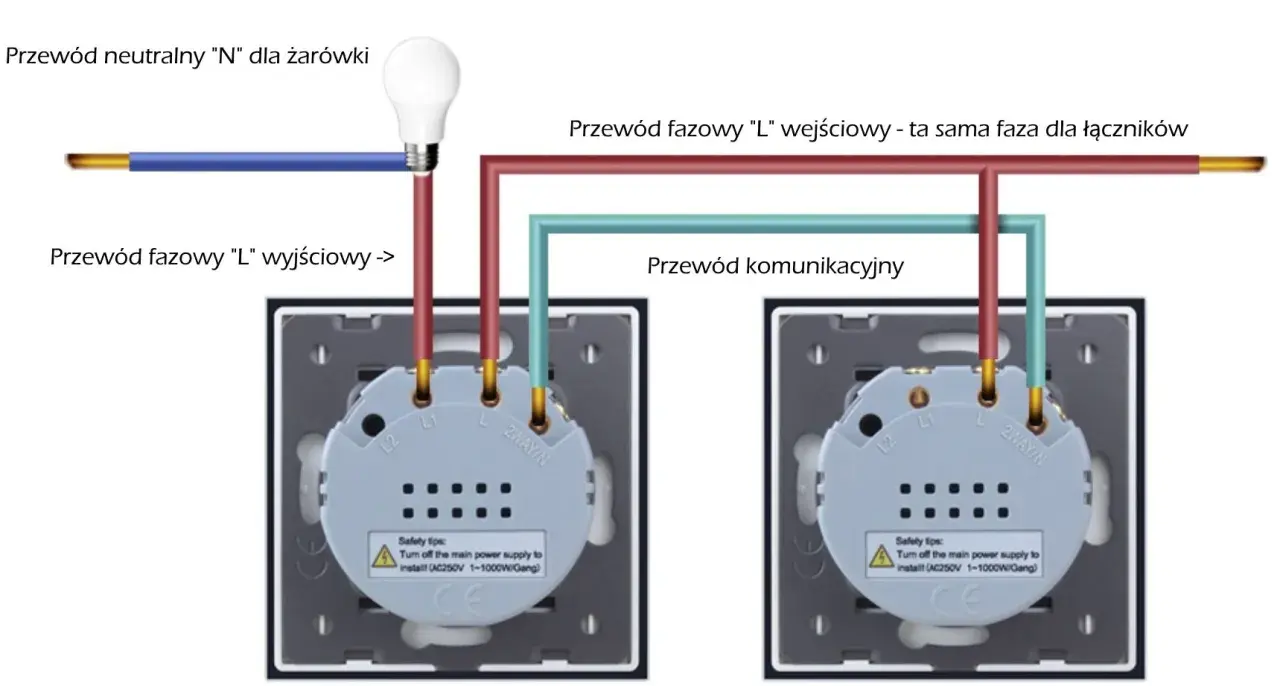

Najważniejsza zasada jest prosta: łącznik nie powinien być traktowany jak miejsce prowadzenia neutralnego. N i PE w typowym układzie idą do lampy, a łącznik pracuje na fazie i na przewodach przełączanych między puszkami. Warto też pamiętać, że w starszych instalacjach kolory żył nie zawsze odpowiadają dzisiejszym standardom, więc nie opierałbym się wyłącznie na barwie przewodu. Gdy oznaczenia zacisków są już jasne, można przejść do samego montażu.
Jak podłączyć układ krok po kroku
Ja przy takim montażu zaczynam od bezpieczeństwa i porządku w przewodach. Zanim dotkniesz puszki, wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia testerem dwubiegunowym. Dopiero potem ma sens rozbieranie starego osprzętu, opisywanie żył i przygotowanie nowego łącznika.
- Odłącz zasilanie obwodu i upewnij się, że w puszce nie ma napięcia.
- Zrób zdjęcie istniejącego układu, zanim cokolwiek rozłączysz.
- Oznacz przewód fazowy, przewody korespondencyjne oraz wyjścia do opraw.
- Podłącz fazę do zacisku wspólnego pierwszego toru w pierwszym łączniku.
- Połącz oba łączniki przewodami korespondencyjnymi dla pierwszego toru i osobno dla drugiego toru.
- Wyprowadź z drugiego łącznika dwa przewody robocze do dwóch sekcji oświetlenia.
- Poprowadź neutralny N i ochronny PE bezpośrednio do oprawy, zgodnie z jej klasą ochronności.
- Sprawdź dokręcenie zacisków, ułożenie żył w puszce i brak uszkodzeń izolacji.
W typowych rozwiązaniach producentów między łącznikami pojawia się kilka żył więcej niż w prostym, pojedynczym układzie, bo każdy klawisz pracuje osobno. Dlatego nie przywiązuję się do jednego „uniwersalnego” rysunku, tylko do rzeczywistej trasy przewodów w ścianie. Jeśli zasilanie wchodzi do lampy, a nie do pierwszej puszki, układ trzeba po prostu odczytać od nowa. Po podłączeniu zawsze robię krótki test obu klawiszy osobno, a potem razem, żeby od razu wyłapać pomyłkę.
Ta część montażu zwykle przebiega gładko wtedy, gdy przewody są dobrze opisane. I właśnie tu najczęściej pojawiają się błędy, które na papierze wyglądają niewinnie, a w praktyce psują całą instalację.
Najczęstsze błędy, które psują montaż
- Zamiana zacisku wspólnego z korespondencyjnym - układ potrafi wtedy działać losowo albo tylko w jednym położeniu.
- Pomylenie dwóch torów - jeden klawisz steruje nie tą sekcją, którą trzeba, więc efekt jest odwrotny do zamierzonego.
- Prowadzenie neutralnego przez łącznik - to częsty błąd przy kopiowaniu schematów bez zrozumienia logiki obwodu.
- Brak przewodu ochronnego tam, gdzie jest wymagany - szczególnie istotne przy metalowych oprawach i nowoczesnych lampach z klasą ochronności I.
- Zbyt mało miejsca w puszce - przy większej liczbie żył przewody są ściśnięte, a mechanizm nie układa się poprawnie.
- Brak oznaczeń żył - po kilku minutach wszystko wygląda podobnie i bardzo łatwo wrócić do punktu wyjścia.
Najgorszy scenariusz to taki, w którym po złożeniu instalacji jeden klawisz działa poprawnie, a drugi nie reaguje lub zapala niewłaściwą sekcję. Wtedy problem zwykle nie leży w samym osprzęcie, tylko w błędnym przypisaniu przewodów. Jeśli po tej liście widzisz, że twoja instalacja jest bardziej złożona niż standardowy układ, sensownie jest rozważyć inne rozwiązanie sterowania.
Kiedy lepiej wybrać inny układ niż podwójny schodowy
Nie każdy układ oświetlenia wymaga dwóch podwójnych łączników schodowych. Czasem prostszy system będzie po prostu lepszy, tańszy i mniej problematyczny w montażu. Ja zawsze pytam najpierw nie o samą lampę, tylko o to, ile stref i z ilu miejsc ma być sterowanych. To od razu zawęża wybór.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Pojedynczy schodowy | Jedno źródło światła sterowane z dwóch miejsc | Najprostszy montaż i najmniej przewodów | Obsługuje tylko jeden obwód |
| Podwójny schodowy | Dwie sekcje światła sterowane z dwóch miejsc | Duża wygoda w korytarzach, schodach i sypialniach | Wymaga dokładniejszego prowadzenia przewodów |
| Układ krzyżowy | Sterowanie z trzech lub więcej miejsc | Większa elastyczność przy długich ciągach komunikacyjnych | Instalacja jest bardziej rozbudowana |
| Moduł smart | Gdy chcesz sterować także aplikacją lub automatyzacją | Największa funkcjonalność | Wymaga kompatybilnych urządzeń i często przewodu neutralnego w puszce |
W nowoczesnych wnętrzach często wygrywa nie tyle najbardziej rozbudowany system, ile ten, który najlepiej pasuje do sposobu użytkowania domu. Jeśli zależy ci wyłącznie na wygodnym włączaniu i wyłączaniu, klasyczny układ schodowy nadal broni się bardzo dobrze. Jeśli chcesz ściemniania albo scen świetlnych, to już zupełnie inna historia i standardowy łącznik schodowy nie zastąpi ściemniacza. Zostaje jeszcze ostatnia rzecz, którą sprawdzam przed zakupem: czy sam osprzęt i puszki są gotowe na taki montaż.
Co sprawdzić przed zakupem, żeby montaż nie zatrzymał się na pierwszej puszce
Przed zakupem patrzę nie tylko na wygląd ramki, ale przede wszystkim na funkcję mechanizmu. Dwuklawiszowy osprzęt musi być faktycznie wersją schodową, a nie zwykłym łącznikiem świecznikowym o podobnym układzie klawiszy. To drobna różnica na półce sklepowej, ale duża różnica po rozkręceniu puszki.
- Sprawdź oznaczenia zacisków na mechanizmie i porównaj je z układem w ścianie.
- Upewnij się, że masz wystarczającą liczbę żył w przewodzie między puszkami.
- Zobacz, czy puszka ma dość miejsca na przewody i sam mechanizm.
- Sprawdź, czy oprawy wymagają przewodu ochronnego PE.
- Jeśli instalacja jest starsza, nie zakładaj z góry, że kolory żył są zgodne z aktualnym standardem.
- Przy oświetleniu LED upewnij się, że wybrany osprzęt współpracuje z obciążeniem, które faktycznie będzie podłączone.
W starszych mieszkaniach największym problemem bywa nie sam schemat, tylko brak miejsca w puszce, brak czytelnych oznaczeń i nieoczywista trasa przewodów. W takich sytuacjach lepiej poświęcić chwilę na dokładne sprawdzenie instalacji niż później poprawiać ścianę. Jeśli wszystko się zgadza, podwójny układ schodowy daje bardzo dobry efekt: wygodę, czytelne sterowanie i porządek w oświetleniu bez zbędnej komplikacji.
Jeśli planujesz taki montaż, zacznij od ustalenia, ile sekcji światła ma być sterowanych i skąd mają być obsługiwane. Dopiero potem dobierz mechanizm, sprawdź oznaczenia zacisków i trasę przewodów, bo to właśnie te trzy elementy decydują, czy instalacja zadziała od razu, czy zamieni się w serię poprawek. W praktyce najbezpieczniej traktować ten układ jako zadanie dla osoby, która potrafi czytać schemat i sprawdzić obwód miernikiem, a nie tylko odtworzyć rysunek z internetu.
