Dobry schemat połączeń przy stateczniku elektronicznym oszczędza więcej czasu niż sam montaż. Z mojego doświadczenia najczęściej nie wygrywa ten, kto ma „najlepszy” osprzęt, tylko ten, kto poprawnie odczyta zaciski, zachowa właściwą długość przewodów i nie pomyli toru zasilania z wyjściem lampowym. Poniżej rozkładam temat na praktyczne elementy: od tego, co oznaczają symbole na rysunku, przez kolejność montażu, po błędy, które najczęściej kończą się brakiem startu albo przegrzewaniem oprawy.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem
- Sprawdź dokładny model statecznika i dopasowanie do typu lampy, bo ten sam schemat nie pasuje do każdej serii.
- Rozdziel przewody zasilające i lampowe, a odcinki do lamp prowadź możliwie krótko.
- Metalową oprawę połącz z przewodem ochronnym PE, jeśli układ tego wymaga.
- Przy modernizacji starej oprawy usuń elementy, które należały do poprzedniego układu, zamiast zostawiać je „na wszelki wypadek”.
- Jeśli masz wersję ściemnianą, nie myl torów sterowania z zasilaniem sieciowym.

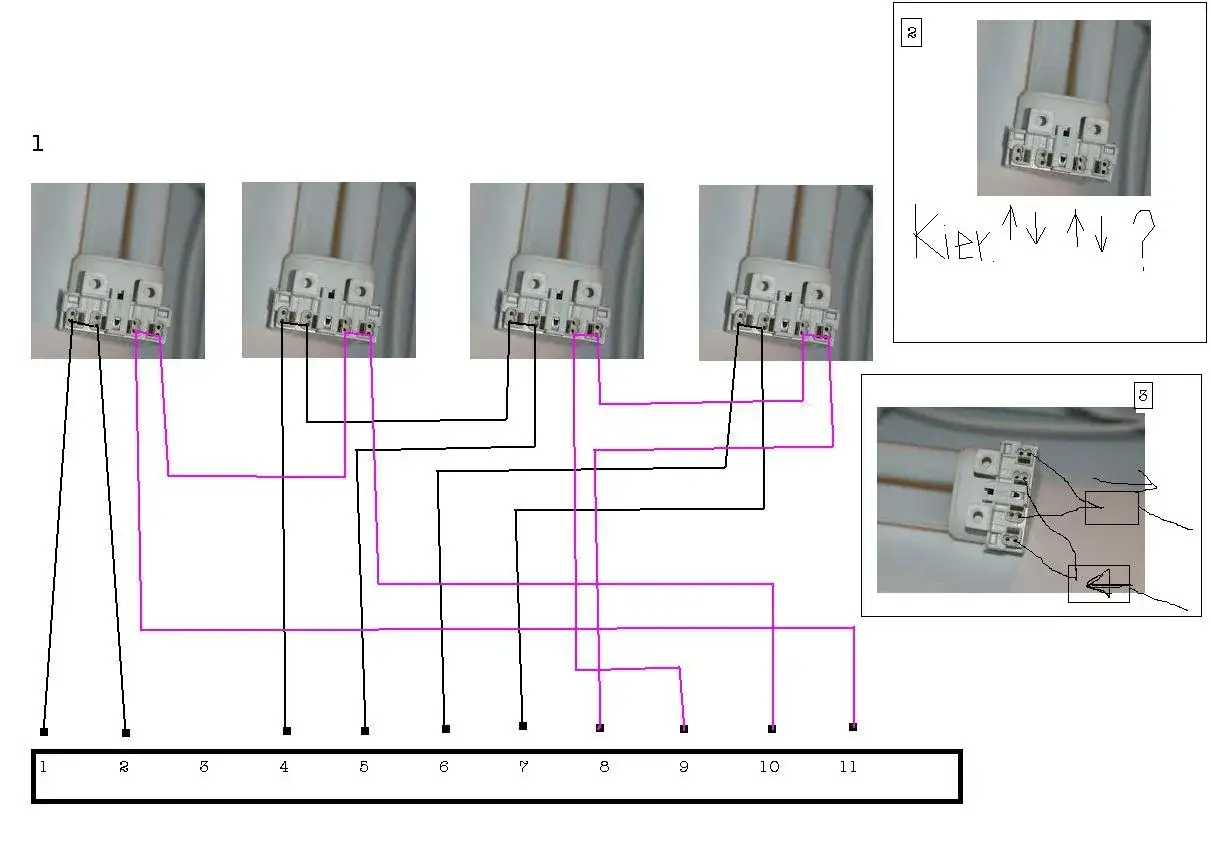

Co pokazuje schemat i kiedy nie warto zgadywać
Ja traktuję schemat statecznika elektronicznego jak mapę konkretnej oprawy, a nie ogólny rysunek „do wszystkich świetlówek”. W praktyce pokazuje on, gdzie wchodzi L, N i PE, gdzie wychodzą przewody do lampy oraz które zaciski obsługują sterowanie w wersjach DALI, PUSH albo 1-10 V. To ważne, bo nawet w podobnych modelach kolejność zacisków, liczba wyjść i sposób mostkowania potrafią się różnić.
Największy błąd to próba podłączenia „na pamięć” albo według rysunku znalezionego do innej serii. Wtedy oprawa może w ogóle nie wystartować, zapalać się z opóźnieniem, pulsować albo pracować głośniej, niż powinna. W praktyce rysunek ma powiedzieć nie tylko „co z czym połączyć”, ale też „czego nie łączyć”.
W nowych kartach produktowych zwykle obok danych elektrycznych są osobne ilustracje instalacyjne. To lepszy punkt wyjścia niż uniwersalny szkic bez legendy, bo pracujesz na modelu, który naprawdę masz w ręku. Żeby taki rysunek czytać bez zgadywania, trzeba najpierw rozszyfrować oznaczenia zacisków.
Jak czytać oznaczenia zacisków na schemacie
Na schemacie nie szukam „ładnego rysunku”, tylko informacji o funkcji każdego przewodu. To właśnie oznaczenia zacisków decydują o tym, czy układ zadziała od razu, czy zamieni się w serię prób i błędów.
| Oznaczenie | Znaczenie | Na co uważać |
|---|---|---|
| L | Przewód fazowy zasilania | Podłącz go wyłącznie do toru zasilającego, nie do zacisków lampowych ani sterujących. |
| N | Przewód neutralny | Nie używaj go jako przewodu sterowania PUSH i nie mieszaj z wyjściem lampy. |
| PE | Przewód ochronny | W metalowej oprawie to obowiązkowy punkt odniesienia dla bezpieczeństwa i ograniczenia zakłóceń. |
| Wyjścia lampowe | Zaciski prowadzące do świetlówki lub świetlówek | Trzymaj się kolejności z rysunku producenta, bo układ styków różni się między modelami. |
| PUSH, DALI, 1-10 V | Tory sterowania w wersjach ściemnianych | Nie wolno ich traktować jak zwykłego zasilania sieciowego. |
W instrukcjach producentów, takich jak Vossloh-Schwabe, powtarza się jeszcze jedna praktyczna zasada: przewody po stronie pierwotnej mają być jak najkrótsze, a przewody lampowe nie powinny biec równolegle do zasilania na długim odcinku. To nie jest drobiazg montażowy, tylko sposób na ograniczenie zakłóceń i problemów ze стартem. Kiedy już rozumiesz te oznaczenia, można przejść do samego montażu bez zgadywania.
Jak wykonać montaż krok po kroku
Przy montażu zaczynam zawsze od bezpieczeństwa, a dopiero potem przechodzę do połączeń. To prosty porządek, ale właśnie on najczęściej decyduje o tym, czy instalacja ruszy bez problemu.
- Odłącz zasilanie i sprawdź brak napięcia miernikiem, a nie „na oko”.
- Zidentyfikuj typ lampy i model statecznika, żeby nie mieszać wersji T5, T8 czy TC.
- Jeśli wymieniasz stary osprzęt, usuń elementy poprzedniego układu, których nowy schemat nie przewiduje.
- Zamocuj statecznik stabilnie w oprawie, zostawiając mu miejsce na odprowadzanie ciepła.
- Poprowadź przewody zasilające osobno od przewodów do lampy.
- Podłącz PE do metalowej obudowy, jeśli oprawa należy do klasy I.
- Wpiąć przewody lampowe dokładnie według rysunku producenta i dopiero potem osadź źródła światła.
- Zamknij oprawę, uruchom obwód i obserwuj start przez kilka minut, zamiast wielokrotnie klikać włącznikiem.
Przy wielu modelach spotyka się przekroje przewodów w zakresie 0,5-1,5 mm² oraz zalecenie, by przewody wtórne miały maksymalnie około 1 m długości, ale zawsze traktuję to jako punkt wyjścia, nie uniwersalną regułę. W małej, zamkniętej oprawie te różnice robią dużą różnicę, bo temperatura rośnie szybciej niż w otwartej belce. Jeśli instalacja ma wersję ściemnianą, dokładnie sprawdzam też tory sterujące, bo tu najłatwiej o pomyłkę przy podłączaniu.
Po takim montażu warto jeszcze przeanalizować najczęstsze błędy, bo to one zwykle zdradzają, że coś w schemacie zostało pominięte.
Najczęstsze błędy, które psują start i skracają żywotność oprawy
W praktyce większość awarii po montażu nie wynika z „wadliwej lampy”, tylko z drobnej pomyłki w okablowaniu. Dobra wiadomość jest taka, że te błędy da się dość szybko namierzyć, jeśli wiesz, czego szukać.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Podłączenie statecznika do niewłaściwego typu lampy | Lampa nie startuje albo działa niestabilnie. | Sprawdź dokładny typ źródła i porównaj go z tabliczką znamionową statecznika. |
| Zbyt długie przewody do lampy | Pojawiają się zakłócenia, słabszy zapłon lub migotanie. | Skróć odcinki wtórne i prowadź je zgodnie z zaleceniami producenta. |
| Mieszanie toru sieciowego z lampowym | Układ może działać niestabilnie, a nawet nie wystartować. | Rozdziel okablowanie i trzymaj się oznaczeń L, N oraz zacisków lampowych. |
| Brak połączenia PE w metalowej oprawie | Rośnie ryzyko porażenia i problemów z zakłóceniami EMC. | Podłącz przewód ochronny do obudowy i sprawdź ciągłość połączenia. |
| Zostawienie elementów po starym układzie | Trudno ustalić, dlaczego oprawa nie pracuje poprawnie. | Usuń nieużywane komponenty po poprzednim osprzęcie i uprość obwód. |
| Wpięcie sterowania DALI lub PUSH jak zwykłego zasilania | Ściemnianie nie działa albo pojawia się błędna reakcja układu. | Rozdziel tory sterowania od zasilania i sprawdź opis zacisków. |
Jeśli po podłączeniu oprawa tylko mruga, nie zakładam od razu uszkodzenia źródła światła. Najpierw wracam do schematu i sprawdzam trzy rzeczy: typ lampy, długość przewodów oraz uziemienie. To właśnie te punkty najczęściej decydują o tym, czy układ pracuje cicho i stabilnie, czy zaczyna sprawiać problemy już po pierwszym uruchomieniu. Zanim jednak zamkniesz obudowę na stałe, dobrze jest jeszcze dopilnować zgodności samego modelu z lampą i warunkami pracy.
Jak dobrać zgodny model, gdy wymieniasz osprzęt
Jeśli wymieniasz statecznik, nie kieruję się wyłącznie mocą podaną w watach. W praktyce równie ważne są: typ lampy, liczba źródeł w oprawie, sposób sterowania i warunki termiczne wewnątrz obudowy. Dwa modele o podobnych parametrach nominalnych mogą zachowywać się inaczej, jeśli jeden jest przeznaczony do pracy stałej, a drugi do ściemniania.
- Typ lampy - T5, T8, TC lub inny format, który przewiduje producent.
- Liczba lamp - pojedyncza oprawa nie zawsze ma taki sam układ jak wersja dwu- lub czterolampowa.
- Moc i prąd wyjściowy - to nie jest detal, tylko parametr, od którego zależy poprawny zapłon.
- Tryb pracy - stała moc, DALI, PUSH, 1-10 V lub wersja bez ściemniania.
- Warunki montażu - temperatura obudowy, miejsce na osprzęt i stopień ochrony IP.
- Typ złącz - zaciski sprężynowe, wtykowe lub śrubowe, bo to wpływa na sposób serwisu.
Przy modernizacji na LED warto zachować szczególną ostrożność. Nie każdy układ HF zostaje w oprawie po wymianie źródła światła, a nie każda świetlówka LED współpracuje z pozostawionym statecznikiem elektronicznym. Jeżeli producent lampy nie przewiduje takiej pracy, bezpieczniej jest potraktować stary osprzęt jako element do demontażu, a nie do „uratowania na siłę”.
Gdy schemat, typ lampy i warunki pracy są zgodne, montaż zwykle przebiega bez niespodzianek. Jeśli coś się nie zgadza, wracam do dokumentacji konkretnego modelu, bo to ona rozstrzyga spór, a nie przyzwyczajenie z poprzedniej instalacji.
Co sprawdzić przed pierwszym włączeniem, żeby nie wracać do tej samej oprawy
Przed załączeniem obwodu robię krótki przegląd końcowy i nie pomijam żadnego punktu. To zajmuje kilka minut, a pozwala uniknąć niepotrzebnego rozbierania oprawy drugi raz.
- Czy wszystkie przewody są osadzone do końca i nie ma widocznych, luźnych żył.
- Czy przewód ochronny PE ma ciągłość z metalową obudową.
- Czy przewody lampowe nie są zgniecione przy zamykaniu osprzętu.
- Czy nie zostały wolne, niezaizolowane końcówki po starym układzie.
- Czy źródło światła jest osadzone zgodnie z kierunkiem i typem oprawki.
- Czy po starcie nie pojawia się pulsowanie, nadmierny hałas albo zapach przegrzanej izolacji.
