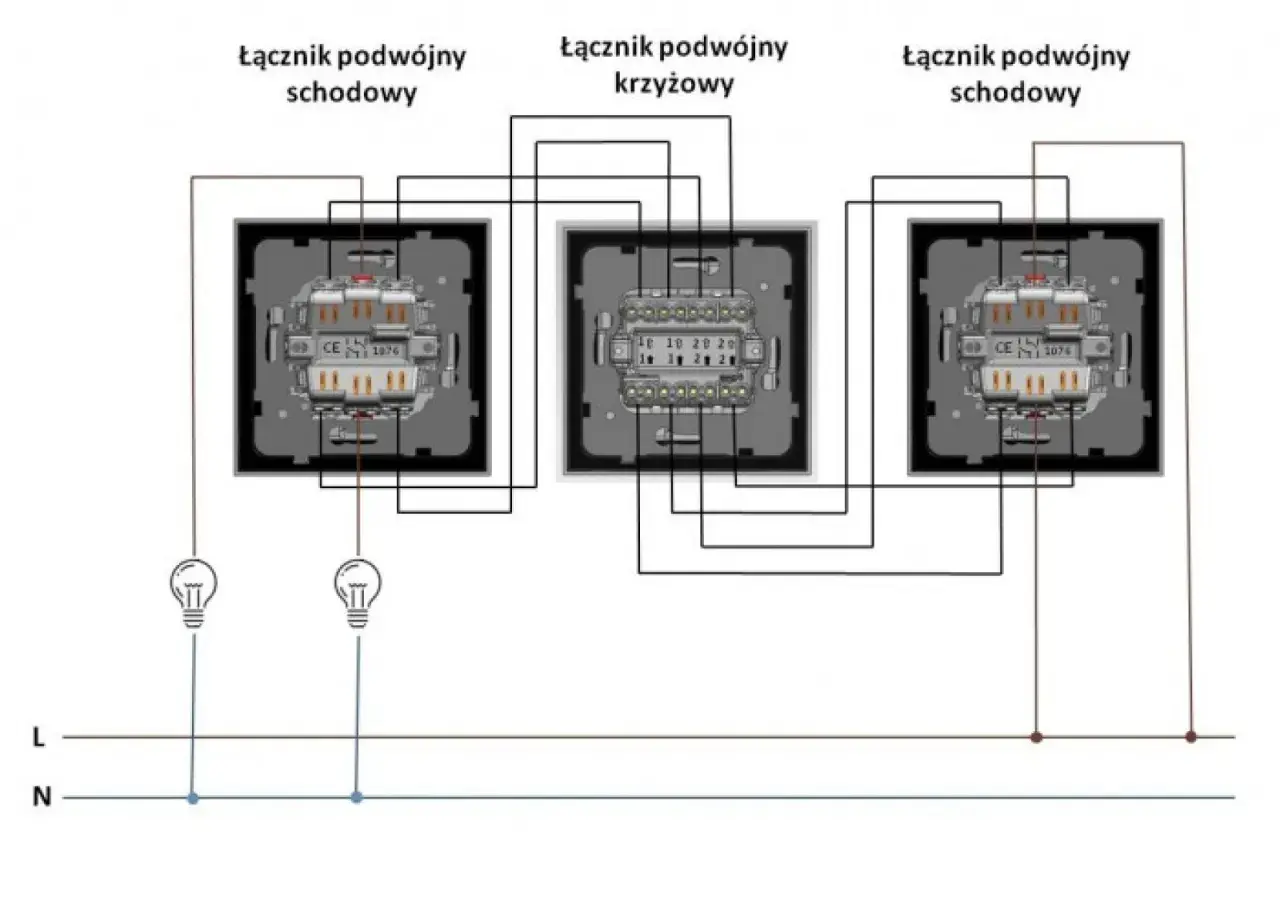

Schemat połączeń dla włącznika schodowego potrójnego z łącznikiem krzyżowym.

Spis treści

Układ schodowy z trzema punktami sterowania poprawia wygodę w domu, ale tylko wtedy, gdy od początku dobrze rozróżni się typ osprzętu i sposób prowadzenia przewodów. Poniżej rozpisuję, jak działa schemat, jakie elementy są naprawdę potrzebne, gdzie trafia faza, a gdzie przewód neutralny, oraz na co uważać przy montażu w nowych i starszych instalacjach.

Najpierw rozróżnij typ układu, bo od tego zależy cały montaż

  • „Potrójny” najczęściej oznacza trzy klawisze, a nie trzy miejsca sterowania jednym światłem.
  • Do sterowania jedną lampą z trzech punktów zwykle potrzebujesz dwóch łączników schodowych i jednego krzyżowego.
  • W klasycznym układzie fazę przełącza się przez łączniki, a neutralny i ochronny prowadzi się bezpośrednio do oprawy.
  • Między łącznikami pracują przewody korespondencyjne, czyli żyły przenoszące stan przełączenia.
  • Przed montażem trzeba odłączyć zasilanie i sprawdzić brak napięcia testerem, bez zgadywania po kolorach.
  • Jeśli instalacja jest stara i brakuje żył, klasyczny schemat może wymagać przeróbki albo innego rozwiązania sterującego.

Co tak naprawdę oznacza potrójny łącznik schodowy

Ja przy takich tematach zaczynam od uporządkowania nazewnictwa, bo tu najłatwiej o pomyłkę już na etapie zakupu osprzętu. W praktyce „potrójny” bywa rozumiany na dwa sposoby: albo jako łącznik z trzema klawiszami, albo jako układ pozwalający sterować światłem z trzech miejsc. To nie jest to samo i właśnie od tej różnicy zależy cały schemat.

Wariant Co oznacza Kiedy ma sens
Łącznik z trzema klawiszami Trzy niezależne obwody sterowane z jednego miejsca Gdy chcesz osobno włączać trzy strefy oświetlenia, na przykład trzy sekcje żyrandola
Sterowanie z trzech miejsc Jedna lampa reaguje na trzy lokalizacje przełączania Schody, długi korytarz, przejście między kondygnacjami
Układ rozbudowany Więcej niż trzy punkty sterowania Duże domy, długie ciągi komunikacyjne, hale lub rozbudowane przejścia

Najważniejsze jest to, że „potrójny łącznik” nie zastępuje automatycznie układu trzech punktów sterowania. Jak podaje F&F, łącznik schodowy potrójny to po prostu trzy niezależne klawisze, a nie trzy miejsca przełączania jednej lampy. Jeśli więc zależy Ci na wygodnym zapalaniu światła z dołu schodów, ze spocznika i z góry, potrzebujesz innego zestawu elementów niż przy zwykłym żyrandolu z trzema strefami. Kiedy to rozróżnienie jest już jasne, można przejść do właściwego schematu przewodów.

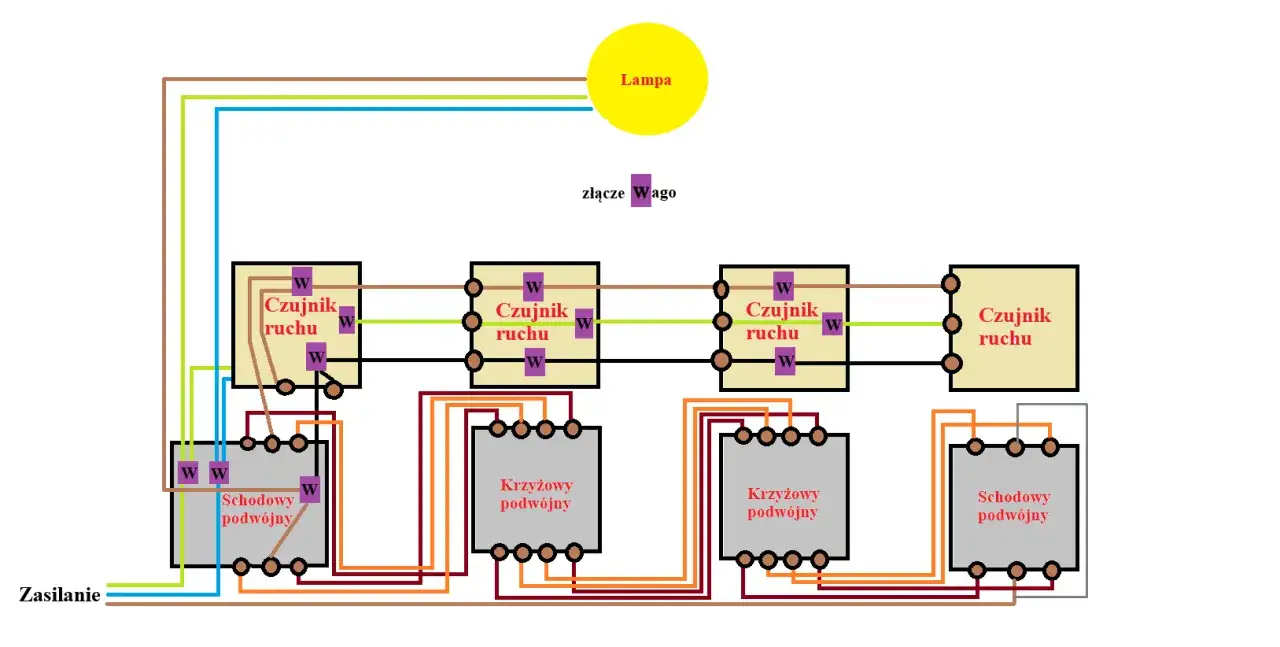

Schemat instalacji oświetleniowej z czujnikami ruchu i włącznikami schodowymi podwójnymi.

Jak działa schemat sterowania z trzech miejsc

W układzie z trzema punktami sterowania logika jest prosta, choć na pierwszy rzut oka wygląda na bardziej skomplikowaną niż w zwykłym łączniku. Faza zasilająca trafia na wspólny zacisk pierwszego łącznika schodowego, z niego wychodzą dwie żyły korespondencyjne do łącznika krzyżowego, a z krzyżowego kolejne dwie żyły idą do drugiego łącznika schodowego. Z jego wspólnego zacisku wychodzi już przewód do lampy. Neutralny i ochronny prowadzi się bezpośrednio do oprawy, bez przerywania ich łącznikami.

To właśnie tutaj dokumentacja producentów jest pomocna, bo pokazuje tę samą zasadę rozbudowy układu o kolejne punkty sterowania. W praktyce łącznik krzyżowy działa jak element, który zamienia pary przewodów korespondencyjnych miejscami, dzięki czemu każde naciśnięcie któregokolwiek klawisza zmienia stan oświetlenia. Jeśli później chcesz dodać czwarte miejsce sterowania, wstawiasz kolejny krzyżowy. Jeśli potrzebujesz tylko dwóch punktów, krzyżowy nie jest potrzebny w ogóle.

  • Zacisk wspólny to punkt, do którego trafia faza albo z którego wychodzi przewód do lampy.
  • Przewody korespondencyjne łączą łączniki między sobą i przenoszą stan przełączenia.
  • Krzyżowy nie zasila lampy bezpośrednio, tylko przełącza tor między dwoma schodowymi.
  • N i PE prowadzi się do oprawy oddzielnie, a nie przez łączniki ścienne.

Kiedy widzę ten układ rozpisany na funkcje, całość przestaje być „elektryką na czuja”, a staje się zwykłym łańcuchem logicznych połączeń. To dobry moment, żeby dobrać osprzęt i przewody bez przypadkowych kompromisów.

Jak przygotować osprzęt i przewody przed montażem

Na etapie przygotowania sprawdzam przede wszystkim trzy rzeczy: typ łączników, liczbę żył i miejsce w puszce. Popularne mechanizmy mają zwykle parametry rzędu 10 AX i 250 V~, ale ja i tak zawsze potwierdzam to na karcie konkretnego modelu, bo przy LED-ach, większych obciążeniach albo podświetleniu potrafią pojawić się różnice, których nie widać na pierwszy rzut oka.

Do typowego układu z trzema punktami sterowania potrzebujesz:

  • dwóch łączników schodowych na krańcach układu,
  • jednego łącznika krzyżowego pośrodku,
  • przewodów korespondencyjnych między łącznikami,
  • przewodu zasilającego i przewodu do oprawy,
  • testerów do potwierdzenia braku napięcia,
  • puszek, które nie będą zbyt ciasne po złożeniu osprzętu.

W starszych instalacjach największym problemem bywa nie sam schemat, tylko brak miejsca i brak odpowiedniej liczby żył. Jeśli przewody nie są dobrze opisane, nie ufam wyłącznie kolorom izolacji. Najpierw identyfikuję obwód miernikiem, dopiero potem ruszam z podłączeniem. To oszczędza czasu i wyklucza błąd, którego później trudno szukać w złożonej puszce. Z takim przygotowaniem sam montaż idzie już dużo sprawniej.

Montaż krok po kroku bez zgadywania zacisków

Przy montażu nie robię skrótów, bo przy układzie schodowym błąd na jednym zacisku potrafi odwrócić działanie całego obwodu. Poniżej trzymam się kolejności, która jest bezpieczna i czytelna również przy późniejszym serwisie.

  1. Wyłącz zabezpieczenie obwodu i sprawdź brak napięcia testerem, nie tylko „na oko”.
  2. Oznacz przewody przed odłączeniem starego osprzętu, zwłaszcza jeśli instalacja była przerabiana.
  3. Podłącz fazę zasilającą do wspólnego zacisku pierwszego łącznika schodowego.
  4. Dwie żyły korespondencyjne poprowadź z pierwszego schodowego do łącznika krzyżowego.
  5. Z wyjścia krzyżowego wyprowadź kolejne dwie żyły do drugiego łącznika schodowego.
  6. Zacisk wspólny drugiego schodowego połącz z przewodem idącym do lampy.
  7. Przewód neutralny i ochronny doprowadź bezpośrednio do oprawy oświetleniowej.
  8. Po złożeniu osprzętu włącz zasilanie i sprawdź każdą kombinację klawiszy.

Jeżeli masz oprawy LED albo podświetlane klawisze, test wykonuję także przy zgaszonym świetle, bo właśnie wtedy najlepiej wychodzą drobne problemy z kompatybilnością. W praktyce dobrze ułożony układ działa bez względu na to, z którego miejsca nacisniesz przycisk. Jeśli jeden z klawiszy nie zmienia stanu lampy, problem zwykle leży w zacisku wspólnym albo w źle sparowanych przewodach korespondencyjnych. To prowadzi wprost do najczęstszych błędów, które widzę na budowach i po remontach.

Najczęstsze błędy, które psują działanie układu

Najwięcej czasu traci się nie na samym montażu, tylko na poprawianiu drobnych pomyłek, których dałoby się uniknąć na etapie podłączenia. Ja najczęściej widzę pięć powtarzalnych błędów.

  • Mylenie zacisku wspólnego z korespondencyjnymi, co od razu psuje logikę przełączania.
  • Próba zastąpienia łącznika krzyżowego zwykłym schodowym.
  • Prowadzenie przewodu neutralnego przez łączniki zamiast bezpośrednio do oprawy.
  • Zbyt mało miejsca w puszce, przez co przewody są nienaturalnie zginane i osprzęt nie siedzi stabilnie.
  • Brak zgodności z LED lub podświetleniem, przez co światło lekko żarzy albo zachowuje się niestabilnie.

W starszych domach dodaję do tego jeszcze jeden problem: ktoś kiedyś zmienił kolory żył albo dołożył odcinek przewodu bez oznaczeń. W takim przypadku schemat z internetu nie wystarczy, bo trzeba jeszcze rozpoznać realny stan instalacji. To właśnie dlatego nie traktuję kolorów jako jedynego źródła prawdy. Gdy układ jest już poprawnie złożony, pozostaje decyzja, czy naprawdę chcesz zostać przy klasycznej mechanice, czy lepiej pójść krok dalej.

Kiedy klasyczny schemat ustępuje miejsca nowszym rozwiązaniom

Jeżeli instalacja jest w remoncie i masz możliwość dołożenia przewodów, klasyczny układ schodowy działa bardzo dobrze i nie wymaga elektroniki. Jeśli jednak brakuje miejsca w puszkach, nie da się sensownie poprowadzić dodatkowych żył albo chcesz sterować światłem także z aplikacji, rozważ przekaźnik bistabilny albo moduł smart. To rozwiązanie bywa wygodniejsze niż dokładanie kolejnych łączników, zwłaszcza przy dłuższych ciągach komunikacyjnych.

Ja patrzę na to praktycznie: jeśli masz prostą klatkę schodową, klasyczny zestaw dwóch schodowych i jednego krzyżowego jest najbardziej przewidywalny. Jeśli jednak w grę wchodzi modernizacja starej instalacji, oszczędność kucia i elastyczność sterowania często są ważniejsze niż sam tradycyjny schemat. W takim układzie najrozsądniej jest dobrać rozwiązanie do stanu przewodów, a nie odwrotnie. I właśnie to podejście zwykle daje najlepszy efekt użytkowy oraz najmniej problemów po zamknięciu puszek.

Jeśli chcesz, mogę też przygotować prosty, czytelny schemat połączeń opisany zacisk po zacisku dla układu z trzema punktami sterowania albo wersję dla dwóch niezależnych obwodów w jednym łączniku potrójnym.

FAQ - Najczęstsze pytania

"Potrójny łącznik" to zazwyczaj jeden moduł z trzema niezależnymi klawiszami do sterowania trzema różnymi obwodami. Sterowanie światłem z trzech miejsc oznacza, że jedna lampa może być włączana/wyłączana z trzech różnych lokalizacji, np. na klatce schodowej, co wymaga użycia łączników schodowych i krzyżowego.

Do sterowania światłem z trzech punktów potrzebujesz dwóch łączników schodowych (na początku i końcu obwodu) oraz jednego łącznika krzyżowego (pomiędzy nimi). Dodatkowo niezbędne są przewody korespondencyjne, przewód zasilający i przewód do oprawy oświetleniowej.

Faza zasilająca trafia na wspólny zacisk pierwszego łącznika schodowego. Przewód neutralny (N) i ochronny (PE) prowadzi się bezpośrednio do oprawy oświetleniowej, bez przerywania ich przez łączniki. Łączniki przełączają tylko fazę.

Nie, do sterowania światłem z trzech miejsc nie wystarczą same łączniki schodowe. Konieczne jest zastosowanie co najmniej jednego łącznika krzyżowego, który umożliwia zmianę stanu obwodu z pośredniego punktu. Dwa łączniki schodowe pozwalają na sterowanie tylko z dwóch miejsc.

W przypadku braku odpowiedniej liczby żył w starej instalacji, klasyczny schemat może być trudny do zrealizowania. Można rozważyć modernizację instalacji, dołożenie przewodów, lub zastosowanie alternatywnych rozwiązań, takich jak przekaźnik bistabilny lub moduły smart, które wymagają mniej okablowania.
