Dobór przewodu w instalacji LED 12 V wpływa nie tylko na bezpieczeństwo, ale też na jasność, równomierność świecenia i temperaturę pracy całego układu. Najkrócej: odpowiedź na pytanie, jaki przewód do ledów 12 V, zależy od mocy, długości trasy i tego, jak duży spadek napięcia jesteś w stanie zaakceptować. Poniżej rozkładam to na prosty schemat, konkretne przekroje i praktyczne błędy, które najczęściej psują efekt.
Najważniejsze wnioski na start
- Do krótkich odcinków i niewielkiej mocy zwykle wystarcza 0,5 mm², a 0,35 mm² traktuję raczej jako minimum awaryjne niż domyślny wybór.
- Przy dłuższych trasach i mocniejszych taśmach szybciej wchodzę w 0,75, 1,0 lub 1,5 mm².
- W instalacji 12 V liczy się prąd, długość i spadek napięcia, a nie sam napis „LED”.
- Gdy przewód robi się długi, lepszym ruchem bywa podział zasilania na kilka odcinków niż dokładanie coraz grubszego kabla.
- Przy większych projektach warto zostawić zapas i sprawdzić, czy zasilacz ma rezerwę co najmniej około 20%.
Od czego naprawdę zależy przekrój przewodu
Ja patrzę na ten temat bardzo prosto: przewód dobieram nie do samej taśmy, tylko do całego prądu, który popłynie w obwodzie. W 12 V nawet niewielka strata napięcia jest widoczna szybciej niż w instalacjach 230 V, więc zbyt cienki kabel od razu odbija się na jasności, a czasem także na barwie światła.
Najważniejsze są trzy rzeczy. Po pierwsze moc całej sekcji LED, bo z niej wynika prąd. Po drugie długość trasy, licząc tam i z powrotem, bo prąd płynie w pętli. Po trzecie dopuszczalny spadek napięcia, który w praktyce staram się trzymać w granicach 3-5%, a więc dla 12 V zwykle do około 0,36-0,6 V.
Warto też pamiętać o rodzaju przewodu. Do takich instalacji wybieram miedzianą linkę, czyli przewód wielodrutowy, bo jest elastyczniejsza i lepiej znosi prowadzenie w zabudowie, pod meblami czy w narożnikach. Jeśli instalacja jest RGB albo RGBW, liczę nie pojedynczy kanał, ale sumę prądów, które może pobrać całość. Kiedy mam już prąd i długość, dobór przekroju przestaje być zgadywaniem, a staje się zwykłym obliczeniem.
Jak policzyć kabel krok po kroku
Jeśli chcę dobrać przewód dokładniej, robię to w pięciu krokach. To szybkie, a zwykle daje lepszy wynik niż wybór „na oko”.
- Sumuję moc całej sekcji. Jeśli taśma ma 14,4 W/m i długość 5 m, wychodzi 72 W.
-
Obliczam prąd. Dla 12 V używam prostego wzoru:
I = P / 12. W przykładzie 72 W / 12 V = 6 A. - Mierzę długość w jedną stronę. Nie po skosie i nie „mniej więcej”, tylko realną trasę kabla od zasilacza do odbiornika.
- Przyjmuję rozsądny spadek napięcia. Dla 12 V nie lubię schodzić zbyt nisko z zapasem, bo każdy spadek jest bardziej odczuwalny niż przy wyższym napięciu.
- Dobieram najbliższy większy standard. Zawsze wolę lekki zapas niż kabel pracujący na granicy.
Do szybkiego wyliczenia stosuję wzór dla miedzi: A ≈ (2 × L × I × 0,0175) / ΔV. Litera L oznacza długość w jedną stronę, I to prąd w amperach, a ΔV to dopuszczalny spadek napięcia w woltach. Liczba 0,0175 to w praktyce współczynnik oporu miedzi. Nie trzeba go zapamiętywać na co dzień, ale warto wiedzieć, skąd bierze się wynik.
| Etap | Co wpisuję | Przykład |
|---|---|---|
| Moc sekcji | 72 W | 5 m taśmy po 14,4 W/m |
| Prąd | 6 A | 72 W / 12 V |
| Długość w jedną stronę | 5 m | zasilacz do początku taśmy |
| Dopuszczalny spadek | 0,6 V | około 5% dla 12 V |
| Wniosek praktyczny | około 1,75 mm² | najbliżej standardu będzie 2,5 mm² albo zasilanie z obu końców |
To dobry przykład, bo pokazuje sedno sprawy: przy 12 V nie wystarczy patrzeć tylko na moc. Gdy trasa robi się dłuższa, kabel musi przewodzić prąd bez zbędnych strat. Właśnie dlatego w następnej sekcji daję gotową ściągę z widełkami, których sam używam przy typowych montażach.

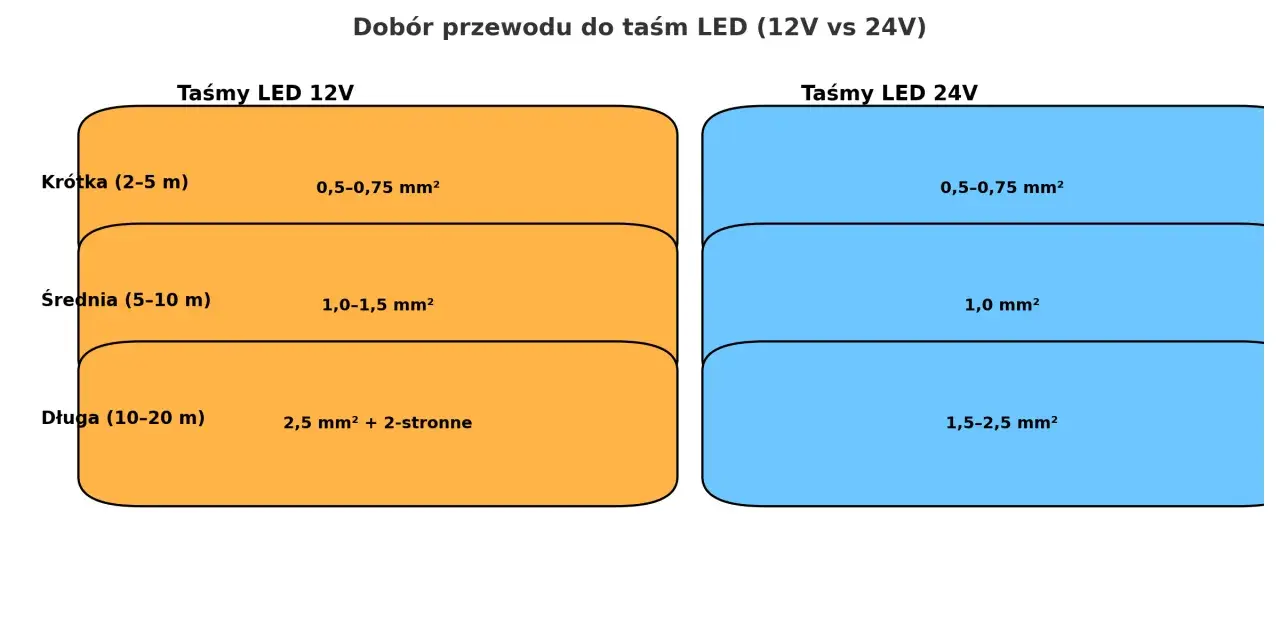

Gotowe widełki dla typowych instalacji 12 V
To są orientacyjne wartości dla miedzi i normalnych warunków montażu. Jeśli przewód idzie w cieple, w ciasnej zabudowie albo ma obsłużyć kilka odcinków naraz, biorę jeden rozmiar więcej.
| Sytuacja | Moc lub prąd | Przekrój, który zwykle wybieram | Uwagi |
|---|---|---|---|
| Krótka taśma w szafce, witrynie lub wnęce | do 24 W, do 2 A | 0,5 mm² | 0,35 mm² widuję w gotowych przewodach, ale w nowych instalacjach traktuję je jako minimum, nie standard. |
| Oświetlenie półek, schodów, mały odcinek dekoracyjny | 24-60 W, 2-5 A | 0,75-1,0 mm² | Najczęściej najlepszy kompromis między kosztem, wygodą prowadzenia i stratami napięcia. |
| Dłuższy odcinek jednej taśmy | 60-96 W, 5-8 A | 1,5 mm² | Przy takim obciążeniu cienki przewód zaczyna być wyraźnie za mały. |
| Mocniejsza instalacja lub kilka punktów z jednego zasilania | 96-150 W, 8-12 A | 2,5 mm² lub podział na sekcje | Tu często rozsądniej rozdzielić zasilanie niż walczyć z samą grubością kabla. |
Jeśli miałbym dać jedną praktyczną wskazówkę, powiedziałbym tak: przy 12 V lepiej wcześniej przejść na grubszy przewód niż później tłumaczyć się z nierównej jasności na końcu taśmy. Gdy instalacja robi się dłuższa, warto porównać to z rozwiązaniem 24 V, bo różnica bywa duża.
Kiedy 24 V jest lepszym wyborem
Przy tej samej mocy 24 V pobiera około połowę mniejszy prąd niż 12 V. To od razu obniża straty na przewodzie i daje większy margines przy dłuższych odcinkach. W praktyce właśnie dlatego przy rozbudowanych zabudowach, dłuższych liniach czy bardziej wymagających projektach 24 V często wygrywa bez dyskusji.
| Cecha | 12 V | 24 V |
|---|---|---|
| Prąd przy tej samej mocy | wyższy | około połowa wartości |
| Spadek napięcia | bardziej odczuwalny | łatwiejszy do opanowania |
| Długość ciągła od zasilania | lepsza do krótszych odcinków | lepsza do dłuższych tras |
| Dobór przewodu | grubszy szybciej niż się wydaje | często można zejść o krok niżej przy tej samej mocy |
| Najlepsze zastosowanie | szafki, meble, krótkie dekoracje, auta | dłuższe linie, kuchnie, korytarze, większe zabudowy |
Nie traktuję jednak 24 V jak magicznego lekarstwa. Jeśli połączenia są słabe, przewód jest źle poprowadzony albo zasilacz dobrano na styk, problem i tak wróci. Różnica polega na tym, że przy 24 V łatwiej utrzymać równą pracę całego odcinka. Sama zmiana napięcia nie wystarczy, jeśli montaż jest zrobiony byle jak.
Montaż, który nie psuje efektu
Najwięcej problemów nie bierze się z teorii, tylko z wykonania. W praktyce pilnuję kilku rzeczy, które naprawdę robią różnicę.
- Zasilam dłuższe odcinki z dwóch końców albo z punktu środkowego. To często skuteczniejsze niż samo dokładanie grubszego przewodu.
- Nie prowadzę kilku długich sekcji jednym cienkim kablem szeregowo. Każdy kolejny odcinek dokłada opór i zwiększa ryzyko spadku jasności.
- Stawiam na solidne połączenia. Lut, porządny zacisk albo dobre złącze są lepsze niż luźny styk, który grzeje się i dusi instalację.
- Dobieram bezpiecznik do obwodu. Montuję go możliwie blisko zasilacza, żeby przy zwarciu nie cierpiał przewód.
- Na zewnątrz myślę nie tylko o przekroju. Liczy się też odporność izolacji, szczelność złącz i ochrona przed wilgocią.
W dobrze zaprojektowanej instalacji kabel nie ma walczyć z fizyką. Ma po prostu dostarczyć tyle prądu, ile potrzebują diody, bez zbędnego grzania i bez utraty jasności. Najczęstsze błędy zaczynają się tam, gdzie ktoś próbuje oszczędzić kilka złotych na przewodzie, a potem traci więcej na poprawkach.
Najczęstsze błędy przy instalacji 12 V
- Liczenie tylko mocy taśmy, a nie całej gałęzi. Jeśli z jednego przewodu zasilasz kilka odcinków, sumuję ich obciążenie.
- Ignorowanie długości w jedną i drugą stronę. Dla prądu liczy się cała pętla, nie tylko odległość „na oko”.
- Założenie, że zasilacz naprawi zbyt cienki kabel. Mocniejszy zasilacz nie zmniejsza oporu przewodu.
- Użycie bardzo cienkiej linki dla oszczędności. Na krótkim kawałku może działać, ale przy większym obciążeniu szybko wychodzą straty.
- Pominięcie sumy prądów w RGB i RGBW. Tu trzeba patrzeć na całość obciążenia, a nie na jeden kolor z osobna.
- Łączenie zbyt długich odcinków bez dodatkowego zasilania. Efekt kończy się zwykle słabszym światłem na końcu i nierówną barwą.
Jeśli widzę, że koniec taśmy świeci słabiej niż początek, w pierwszej kolejności nie obwiniam diod. Najczęściej winny jest spadek napięcia, zbyt mały przekrój albo po prostu zbyt długa ścieżka zasilania. To właśnie dlatego dobór przewodu warto zrobić przed montażem, a nie po fakcie.
Mój praktyczny skrót przed zakupem przewodu
Gdybym miał zamknąć cały temat w kilku prostych punktach, wyglądałoby to tak:
- Do krótkich odcinków i małej mocy wybieram zwykle 0,5 mm².
- Przy 2-5 m i typowych instalacjach meblowych najczęściej kończę na 0,75-1,0 mm².
- Przy dłuższych trasach albo mocniejszej taśmie przechodzę na 1,5 mm².
- Przy większych projektach 2,5 mm² albo podział na sekcje daje lepszy efekt niż ciągłe „dokładanie grubości”.
- Jeśli instalacja zaczyna się rozrastać, bardzo serio rozważam 24 V zamiast walki z ograniczeniami 12 V.
Jeśli mam dać jedną końcową zasadę, to taka brzmi: dobry przewód w instalacji LED 12 V ma nie tylko „przeżyć” obciążenie, ale też utrzymać równą jasność i nie wymuszać pracy na granicy. W praktyce różnica między instalacją poprawną a naprawdę dobrą bardzo często zaczyna się właśnie od przekroju, długości trasy i jakości połączeń.
