W instalacji schodowej liczy się nie tylko wygoda sterowania światłem z dwóch miejsc, ale też czy schemat da się odczytać bez zgadywania. Poniżej rozbieram na części symbol łącznika schodowego, pokazuję, jak działa układ przewodów i na co zwrócić uwagę przy montażu, żeby uniknąć pomyłek przy uruchomieniu. To wiedza przydatna zarówno przy remoncie, jak i przy odbiorze gotowej instalacji.
Najkrócej: symbol mówi o łączniku przełącznym, a poprawny montaż zależy od przewodów korespondencyjnych
- W schematach instalacyjnych łącznik schodowy bywa opisany jako łącznik zmienny lub przełączny z jednym zaciskiem wspólnym i dwoma torami.
- Najprostszy układ schodowy to dwa łączniki i jedna lampa, czyli sterowanie z dwóch miejsc.
- Między łącznikami prowadzi się dwa przewody korespondencyjne; neutralny i ochronny trafiają bezpośrednio do oprawy.
- Jeśli punktów sterowania ma być więcej niż dwa, do układu dochodzi łącznik krzyżowy.
- Najwięcej błędów wynika z pomylenia zacisku wspólnego z korespondencyjnymi oraz z zamiany przewodu fazowego z neutralnym.
Jak czytać symbol łącznika schodowego na schemacie
Na schemacie elektrycznym ten element opisuje funkcję, a nie wygląd obudowy. Ja rozpoznaję symbol łącznika schodowego po tym, że pokazuje styk przełączny: jeden zacisk wspólny przełącza się między dwoma torami, dzięki czemu jedna lampa może być sterowana z dwóch miejsc. W zestawieniach symboli wg PN-EN 60617 spotkasz go także jako łącznik zmienny; to ważne, bo w legendach i katalogach nazwy bywają różne, choć chodzi o ten sam mechanizm. W praktyce ten zapis pojawia się w schematach budynków, planach instalacji i instrukcjach osprzętu.
| Co widzisz w legendzie | Co to oznacza w praktyce |
|---|---|
| Łącznik zmienny (schodowy) | Jeden styk przełączny sterujący obwodem z dwóch miejsc. |
| Zacisk wspólny | Punkt wejścia fazy albo wyjścia do lampy, zależnie od strony łącznika. |
| Dwa tory przełączane | Dwa przewody korespondencyjne, które łączą oba łączniki. |
Jeśli ten zapis brzmi technicznie, w praktyce chodzi po prostu o dwa punkty sterowania jednym światłem. Żeby nie pomylić go z innymi łącznikami, porównajmy go z najbliższymi wariantami.
Czym różni się od zwykłego łącznika, krzyżowego i podwójnego
W codziennym języku łatwo wrzucić wszystko do worka z napisem „włącznik”, ale instalacyjnie to błąd. Dla elektryka i dla osoby, która potem będzie z tego korzystać, znaczenie ma dokładnie to, ile punktów sterowania ma być i ile obwodów ma obsługiwać osprzęt.
| Rozwiązanie | Najlepsze zastosowanie | Co widać na schemacie | Typowa liczba zacisków |
|---|---|---|---|
| Łącznik schodowy pojedynczy | Dwa miejsca sterowania jedną lampą | Styk przełączny z jednym zaciskiem wspólnym | 3 |
| Łącznik krzyżowy | Trzy lub więcej miejsc sterowania | Element pośredni między dwoma łącznikami schodowymi | 4 |
| Łącznik schodowy podwójny | Dwa niezależne obwody z dwóch miejsc | Dwa tory schodowe w jednej obudowie | 6 |
| Automat schodowy | Klatki, korytarze, miejsca z automatycznym wygaszaniem | Układ czasowy zamiast klasycznego przełączania | Zależnie od modelu |
Gdy już odróżniasz warianty, najważniejsze staje się poprawne prowadzenie przewodów między puszkami.
Jak wygląda poprawny układ połączeń w praktyce

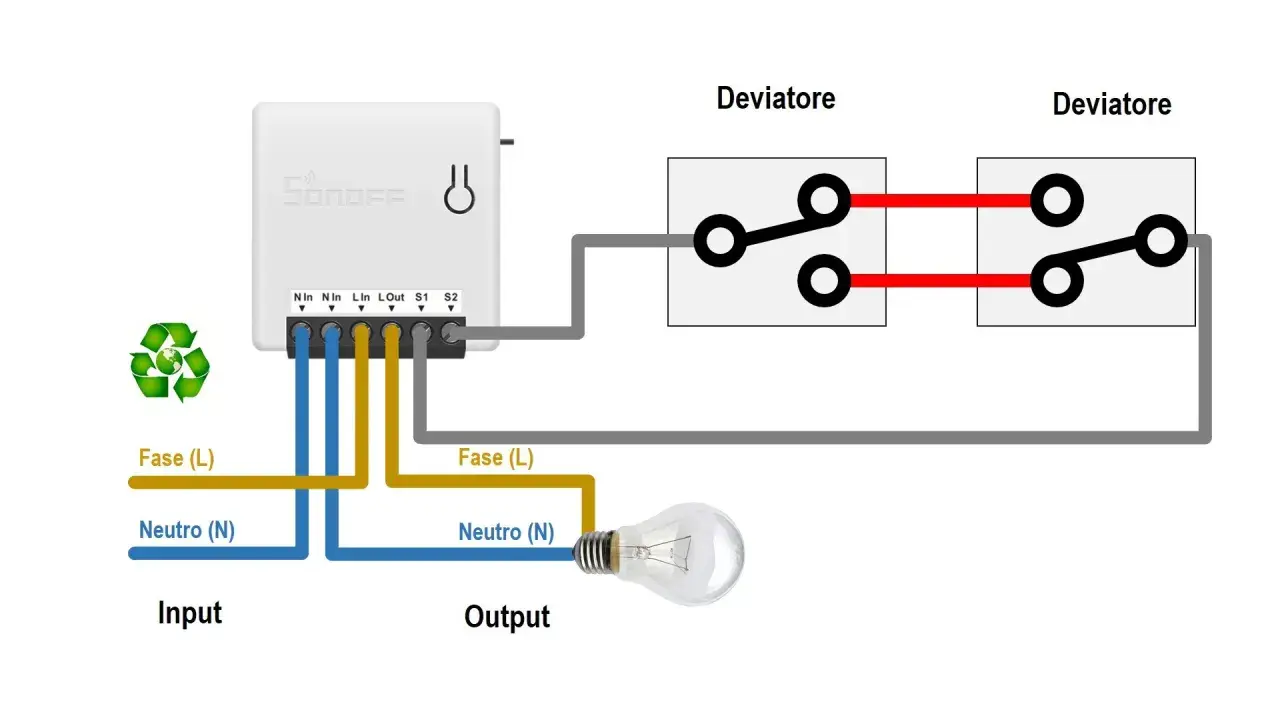

W najprostszym układzie faza wchodzi do pierwszego łącznika, dwa przewody korespondencyjne łączą oba aparaty, a z drugiego łącznika wychodzi przewód do lampy. Neutralny N i ochronny PE nie przechodzą przez łączniki; prowadzi się je bezpośrednio do oprawy. To właśnie ten detal najczęściej odróżnia poprawny schemat od prowizorki, która działa tylko do pierwszego remontu.
- Faza trafia na zacisk wspólny pierwszego łącznika.
- Dwa przewody korespondencyjne łączą oba łączniki.
- Ze wspólnego zacisku drugiego łącznika wychodzi przewód fazowy na źródło światła.
- N i PE idą prosto do oprawy.
- Przy dłuższym odcinku między punktami sterowania warto przewidzieć kabel z zapasem żył, żeby później nie rozkuwać ścian.
Jeżeli układ ma działać z trzeciego miejsca, między dwa skrajne łączniki wstawia się element krzyżowy, a sam schemat robi się trochę bardziej rozbudowany.
Montaż łącznika schodowego bez zgadywania kolejności przewodów
Ja przy montażu zawsze idę tą samą drogą: najpierw bezpieczeństwo, potem identyfikacja żył, dopiero na końcu przykręcanie osprzętu. To nie jest przesadna ostrożność, tylko sposób na to, żeby po zamknięciu puszek nie wracać do punktu wyjścia.
- Wyłącz zasilanie obwodu i sprawdź brak napięcia miernikiem lub próbnikiem, nie tylko „na oko”.
- Oznacz przewody przed demontażem, zwłaszcza jeśli pracujesz na starej instalacji z przewodami w podobnych kolorach.
- Znajdź zacisk wspólny, zwykle oznaczony L albo COM, i podłącz do niego właściwą fazę albo przewód wyjściowy do lampy, zależnie od strony łącznika.
- Podłącz dwa przewody korespondencyjne do pozostałych zacisków obu łączników.
- Sprawdź, czy przewód neutralny i ochronny są poprawnie doprowadzone do oprawy.
- Po złożeniu instalacji przetestuj oba kierunki przełączania przed przykręceniem klawiszy i ramki.
Ja zawsze robię jeszcze jeden prosty test: włączam światło z dołu, gaszę z góry i odwrotnie. Jeśli reakcja jest przewidywalna, układ jest logiczny; jeśli nie, zwykle pomylony jest zacisk wspólny albo któryś z przewodów korespondencyjnych. Przy starszych instalacjach dobrze jest też sprawdzić stan żył i głębokość puszki, bo ciasne miejsce potrafi zepsuć nawet poprawny projekt.
Najczęstsze błędy, które wychodzą dopiero po zamknięciu puszek
Na papierze te pomyłki wyglądają banalnie, ale w praktyce są właśnie tym, co zamienia prosty montaż w serię niepotrzebnych poprawek. W instalacjach schodowych problem zwykle nie polega na samym osprzęcie, tylko na tym, że ktoś źle odczytał zaciski albo poszedł na skróty przy okablowaniu.
- Pomylenie zacisku wspólnego z korespondencyjnym - instalacja bywa wtedy pozornie sprawna, ale działa odwrotnie niż oczekujesz albo tylko w jednym położeniu.
- Przeprowadzenie N przez łącznik - to zły nawyk z części starych schematów i częsta przyczyna chaosu przy modernizacji.
- Zbyt mała liczba żył - przy ciasnym okablowaniu trudno zachować porządek, a późniejsza rozbudowa staje się kosztowna.
- Mylenie układu schodowego z krzyżowym - przy trzecim punkcie sterowania sam schodowy nie wystarczy.
- Brak oznaczeń przewodów - to drobiazg, który oszczędza najwięcej czasu, szczególnie w puszkach z kilkoma kablami.
- Niedopasowanie do LED - podświetlane klawisze i niektóre osprzęty mogą powodować delikatne żarzenie źródeł LED, jeśli całość nie jest dobrze dobrana.
W nowoczesnym oświetleniu właśnie te detale decydują, czy instalacja działa gładko, czy tylko „jakoś działa”. Jeśli już wiesz, gdzie najczęściej pojawiają się błędy, łatwiej dobrać właściwy wariant osprzętu do konkretnego miejsca.
Kiedy lepiej wybrać krzyżowy, automat schodowy albo wersję podwójną
Nie każdy korytarz i nie każda klatka schodowa potrzebują identycznego rozwiązania. Czasem klasyczny układ schodowy jest najlepszy, a czasem bardziej opłaca się dołożyć automat albo zbudować obwód podwójny, żeby nie dublować osprzętu.
| Rozwiązanie | Najlepsze zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|
| Schodowy pojedynczy | Dwa miejsca, prosty układ | Najczytelniejszy schemat i najmniej przewodów | Tylko dwa punkty sterowania |
| Krzyżowy | Trzy lub więcej miejsc | Rozbudowuje sterowanie bez zmiany podstawowego układu | Wymaga dwóch łączników schodowych na krańcach |
| Schodowy podwójny | Dwa niezależne obwody z dwóch miejsc | Pozwala sterować dwiema sekcjami oświetlenia osobno | Więcej żył i większy porządek w puszce |
| Automat schodowy | Klatki, korytarze, miejsca z automatycznym wygaszaniem | Wygoda i oszczędność, gdy światło nie ma świecić bez przerwy | Trzeba dobrać czas i zwykle używa się przycisków |
W modernizacji oświetlenia LED taka decyzja ma duże znaczenie: lepiej raz dobrać osprzęt pod realny scenariusz niż później walczyć z kompromisem, który technicznie działa, ale użytkowo drażni każdego dnia. Zostaje już tylko ostatni przegląd przed zakupem i zamknięciem puszek.
Co sprawdzam przed zamknięciem puszek i założeniem klawiszy
Ostatni etap montażu jest prosty, ale właśnie tu najłatwiej przegapić detal, który później wraca po tynkach albo po zawieszeniu lamp. Ja przed zamknięciem puszek zawsze robię krótką kontrolę, bo to oszczędza i czas, i nerwy.
- czy na zacisku wspólnym rzeczywiście jest faza albo przewód do lampy, a nie losowo wpięta żyła,
- czy dwa przewody korespondencyjne nie zostały zamienione z neutralnym,
- czy puszka ma dość miejsca na przewody, mechanizm i ewentualne złączki,
- czy osprzęt pasuje do źródeł LED i nie powoduje żarzenia po wyłączeniu,
- czy ramka i klawisz pasują do serii osprzętu, którą ktoś planuje dokończyć w całym wnętrzu,
- czy test przełączania działa z obu punktów bez opóźnień i bez niepewnego styku.
Jeżeli mam zostawić jedną praktyczną wskazówkę, to tę: w instalacji schodowej najwięcej daje spokojne oznaczenie żył i kontrola zacisku wspólnego. Dobrze narysowany schemat ma być prosty do odczytania, a dobrze wykonany układ ma działać tak, żeby po tygodniu nikt już nie zastanawiał się, z którego miejsca zapala się światło.
