Podłączenie podwójnego łącznika ma sens wtedy, gdy chcesz sterować dwoma obwodami światła z jednego miejsca: osobno dwiema lampami, dwiema sekcjami żyrandola albo oświetleniem głównym i dekoracyjnym. W praktyce liczy się nie tylko sam schemat, ale też poprawne rozpoznanie przewodów, dobór mechanizmu i kolejność pracy. W tym tekście pokazuję, jak czytać układ połączeń, na co uważać przy montażu i które błędy najczęściej psują całą instalację.
Najkrótsza droga do poprawnego podłączenia dwóch obwodów światła
- Podwójny łącznik steruje dwoma niezależnymi obwodami z jednego miejsca.
- Do mechanizmu zwykle trafia faza wspólna oraz dwa przewody wyjściowe na lampy.
- Neutralny i ochronny prowadzi się do oprawy, nie przez klawisze.
- Najczęstszy błąd to mylenie łącznika świecznikowego ze schodowym.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia testerem.
- Jeśli instalacja ma nietypowe kolory przewodów lub brak miejsca w puszce, praca robi się trudniejsza niż wygląda na zdjęciu.
Jak działa podwójny łącznik i kiedy warto go wybrać
W katalogach producentów ten osprzęt znajdziesz zwykle jako łącznik świecznikowy albo dwuklawiszowy, a potocznie także jako podwójny wyłącznik światła. Zasada jest prosta: jeden wspólny dopływ fazy rozdziela się na dwa niezależne wyjścia, więc jednym klawiszem włączasz jedną sekcję światła, a drugim drugą.
Najczęściej sprawdza się to w salonie, sypialni, kuchni albo przy lampach sufitowych z podziałem na kilka grup źródeł. Jeśli masz jedną oprawę z dwiema sekcjami LED, taki układ daje wygodę bez dodatkowej automatyki. Jeśli z kolei potrzebujesz sterowania z dwóch miejsc, wtedy nie jest to już zwykły łącznik świecznikowy, tylko układ schodowy lub schodowo-krzyżowy.
| Rodzaj osprzętu | Do czego służy | Kiedy ma sens |
|---|---|---|
| Łącznik świecznikowy | Dwa obwody z jednego miejsca | Gdy chcesz osobno sterować dwiema grupami światła |
| Łącznik schodowy | Jednym obwodem z dwóch miejsc | Gdy światło ma działać np. na korytarzu lub schodach |
| Łącznik podwójny schodowy | Dwa obwody z dwóch miejsc | Gdy instalacja jest bardziej rozbudowana i zaplanowana od początku |
To rozróżnienie oszczędza sporo czasu już na etapie zakupów, bo samo podobieństwo nazw potrafi wprowadzić w błąd. Skoro wiesz już, jaki typ osprzętu masz przed sobą, czas rozrysować połączenia na zaciskach.

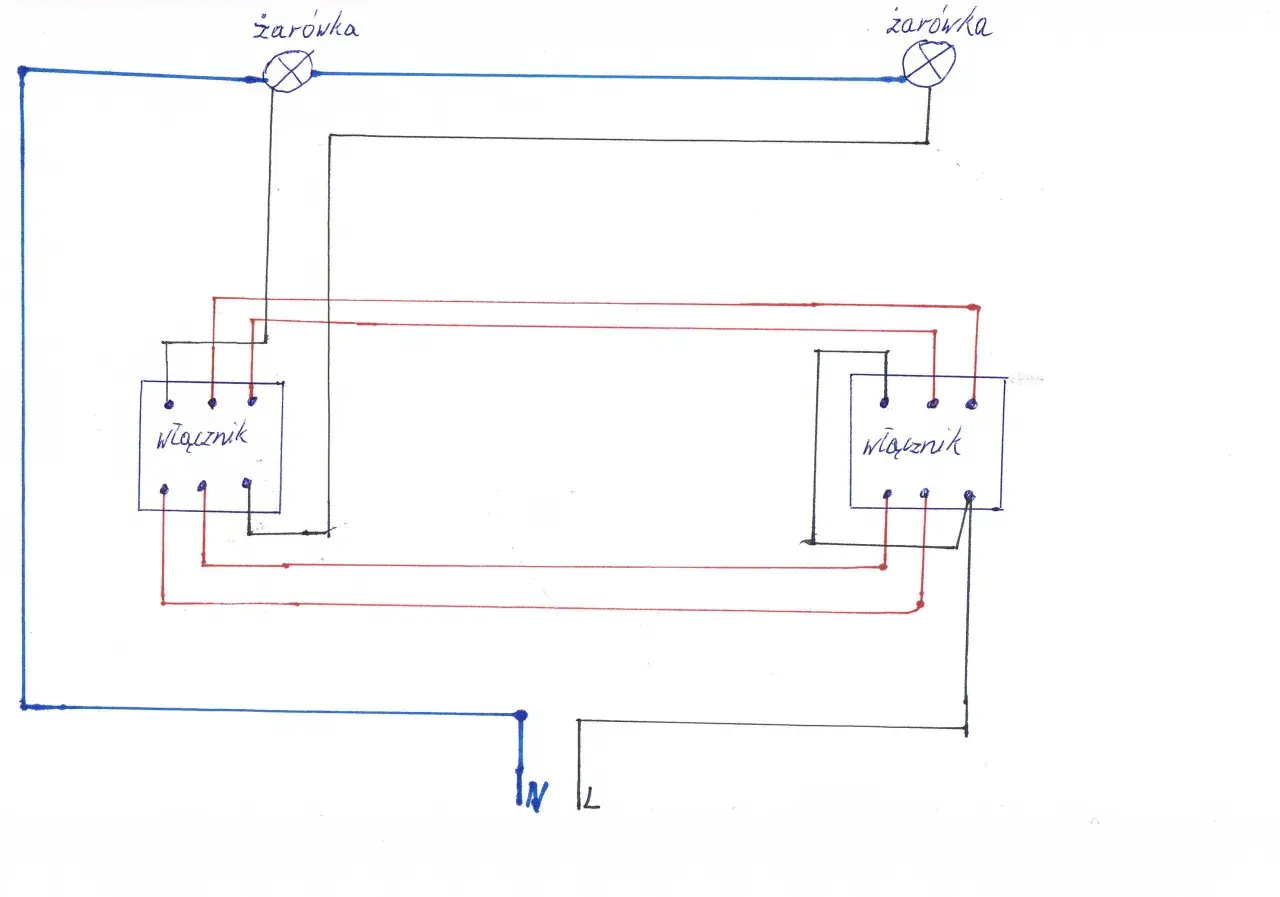

Schemat połączeń, który trzeba zrozumieć przed montażem
W praktyce mechanizm ma jeden zacisk wspólny oznaczany zwykle jako L oraz dwa zaciski wyjściowe, często opisane strzałkami, cyframi 1 i 2 albo jako dwa oddzielne tory. Do wspólnego zacisku podajesz fazę, a z pozostałych dwóch wychodzisz na dwa obwody oświetleniowe.

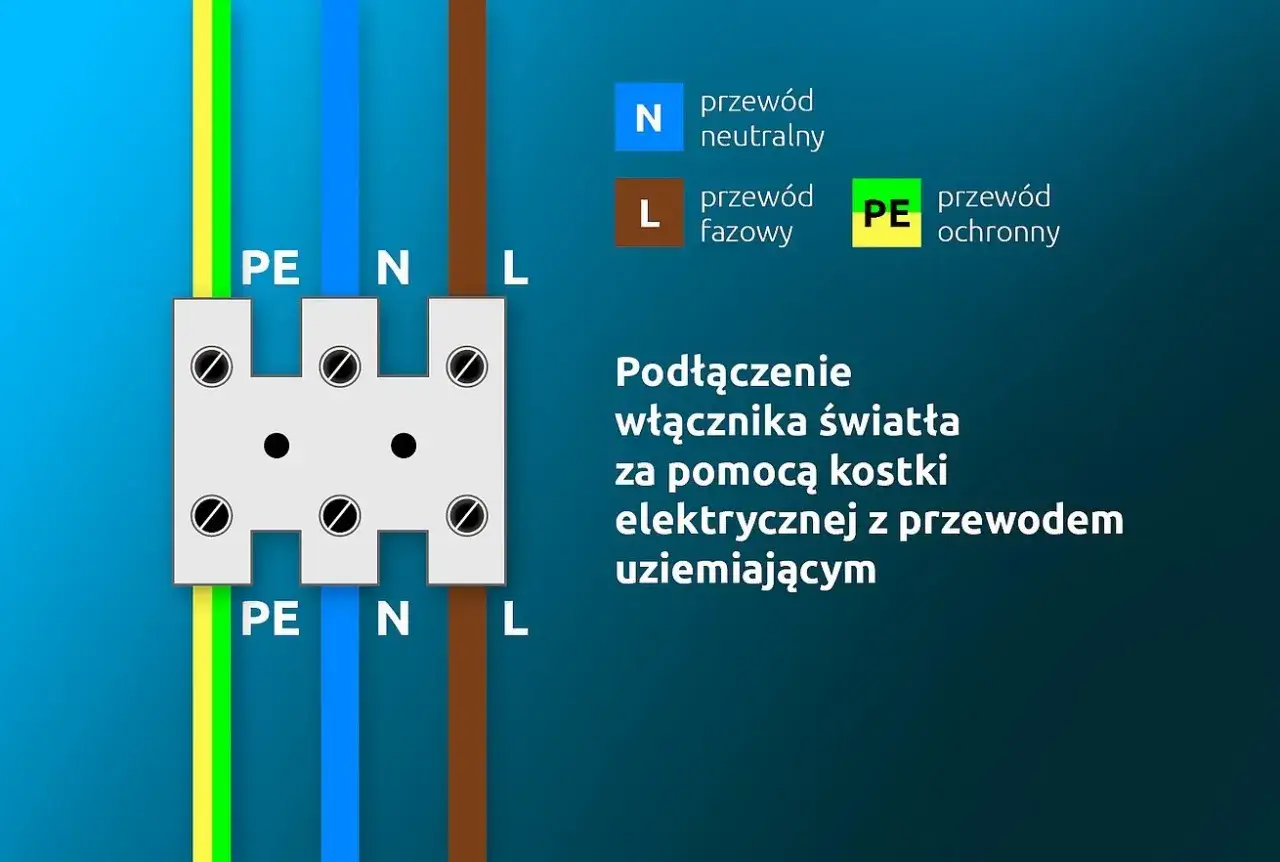

Neutralny N i ochronny PE nie przechodzą przez sam łącznik w klasycznej instalacji. Trafiają do oprawy, puszki rozgałęźnej albo złączek przy lampie. To ważne, bo początkujący często próbują „upchnąć” wszystkie żyły w jednym miejscu i wtedy instalacja przestaje działać albo robi się niebezpieczna.
| Element | Rola | Na co uważać |
|---|---|---|
| L | Zasilanie fazowe dla łącznika | To tu trafia przewód wspólny z rozdzielnicy lub puszki |
| 1 / 2 | Wyjścia na dwa obwody | Każde wyjście steruje inną sekcją lampy albo inną oprawą |
| N | Neutralny do oprawy | Nie podłączaj go do klawisza w klasycznym układzie |
| PE | Przewód ochronny | Wymagany przy oprawach z metalową obudową |
W starszych instalacjach nie warto ufać wyłącznie kolorom żył, bo czasem były prowadzone według dawnych przyzwyczajeń, a nie dzisiejszych oznaczeń. Ja zawsze sprawdzam przewody miernikiem, zanim cokolwiek odłączę, bo to ogranicza późniejsze zgadywanie. Kiedy schemat jest jasny, sam montaż przestaje być zgadywanką.
Montaż krok po kroku bez zbędnych skrótów
- Odłącz zasilanie w rozdzielnicy i upewnij się, że obwód jest martwy testerem napięcia.
- Zdejmij ramkę i mechanizm starego łącznika, a przed rozpięciem przewodów zrób zdjęcie układu.
- Oznacz przewód fazowy wspólny oraz dwa przewody wychodzące na obwody, żeby nie pomylić ich przy ponownym podłączeniu.
- Podłącz fazę do zacisku wspólnego L, a dwa pozostałe przewody do wyjść 1 i 2.
- Sprawdź, czy w puszce nie ma nadmiaru odsłoniętej miedzi i czy przewody nie są zbyt mocno zagięte.
- Zamocuj mechanizm w puszce, załóż ramkę i klawisze, a dopiero potem załącz zasilanie.
- Przetestuj każdy klawisz osobno, a potem oba razem, żeby potwierdzić, że obwody są niezależne.
Jeśli pracujesz przy nowym punkcie świetlnym, wygodna jest głębsza puszka, zwykle 60 mm, bo łatwiej w niej ułożyć przewody i sam mechanizm. W typowych obwodach oświetleniowych najczęściej spotkasz przewód 1,5 mm², ale zawsze trzymaj się projektu i oznaczeń producenta osprzętu. Najwięcej problemów powstaje jednak nie na etapie podłączania, tylko przy drobnych pomyłkach, które łatwo przeoczyć.
Najczęstsze błędy, które psują taki układ
- Mylenie łącznika świecznikowego ze schodowym - wizualnie podobne, ale działają w innych konfiguracjach.
- Podłączanie neutralnego do klawisza - w klasycznym układzie to błąd, który nie daje żadnej korzyści.
- Brak pomiaru napięcia przed pracą - samo wyłączenie bez sprawdzenia nie wystarcza.
- Zamiana dwóch wyjść miejscami - światło działa, ale nie tak, jak planowałeś, albo oba klawisze załączają niewłaściwe sekcje.
- Luźne zaciski - po czasie powodują grzanie się połączeń i niestabilne działanie.
- Zbyt mało miejsca w puszce - przewody są ściśnięte, klawisz nie siedzi równo, a montaż traci sens.
W praktyce najłatwiej popełnić błąd tam, gdzie instalacja wygląda „prawie tak samo” jak na schemacie z instrukcji. Dlatego dobór osprzętu i ocena samej puszki są równie ważne jak sam montaż, zwłaszcza gdy pracujesz w starszym mieszkaniu. Dobór właściwego osprzętu ogranicza te problemy jeszcze zanim cokolwiek przykręcisz do puszki.
Jak dobrać osprzęt do konkretnej instalacji
Jeśli masz prosty układ dwóch obwodów z jednego miejsca, wybieraj klasyczny mechaniczny łącznik dwuklawiszowy. To najpewniejsza i najmniej kłopotliwa opcja, zwłaszcza gdy nie ma potrzeby dokładać elektroniki. Modele z podświetleniem albo warianty smart mają sens dopiero wtedy, gdy wiesz, po co je kupujesz.
| Wariant | Plus | Minus | Mój komentarz |
|---|---|---|---|
| Mechaniczny | Prosty montaż i mało punktów awarii | Brak automatyki | Najlepszy wybór do standardowej instalacji |
| Z podświetleniem | Łatwo go znaleźć po ciemku | Może wymagać ostrożności przy LED | Dobre rozwiązanie, jeśli zależy Ci na wygodzie, ale sprawdź zgodność z oprawą |
| Smart / elektroniczny | Sterowanie z aplikacji lub automatyzacja | Bywa bardziej wymagający instalacyjnie | Ma sens dopiero przy dobrze przygotowanej puszce i zgodnym okablowaniu |
Jeżeli z puszki wychodzą tylko dwa przewody albo instalacja jest aluminiowa, nie próbuj na siłę dopasowywać schematu pod gotowy osprzęt. W takim układzie montaż zwykle wymaga przeróbki, a nie samej wymiany łącznika. Z drugiej strony, jeśli masz przygotowane przewody, standardową puszkę i prostą konfigurację lamp, całość da się zrobić szybko i czysto.
Przy samej wymianie podobnego mechanizmu praca zwykle zajmuje mi od 20 do 40 minut, ale przy przeróbkach trzeba liczyć więcej czasu na sprawdzenie i porządkowanie przewodów. Jeśli pojawia się niepewność już na etapie identyfikacji żył, lepiej zatrzymać się wcześniej niż poprawiać spalony zacisk później. Na końcu zostaje krótki przegląd, który warto zrobić zanim znów podasz napięcie.
Ostatni przegląd przed załączeniem zasilania
- Sprawdź, czy przewód fazowy jest na zacisku wspólnym, a nie na jednym z wyjść.
- Upewnij się, że każdy obwód ma własny przewód sterujący.
- Skontroluj, czy N i PE zostały połączone zgodnie z układem oprawy.
- Przejrzyj, czy w puszce nie zostały luźne żyły albo odizolowane fragmenty miedzi.
- Włącz zasilanie dopiero wtedy, gdy mechanizm jest stabilnie osadzony i ramka nie naciska na przewody.
- Po teście sprawdź, czy każdy klawisz działa niezależnie i czy światło nie mruga przy załączaniu.
Jeśli po włączeniu okazuje się, że oba klawisze sterują tym samym obwodem albo jeden z nich nic nie robi, problem niemal zawsze leży w zamianie wyjść lub błędnym rozpoznaniu przewodu wspólnego. W takim przypadku nie kombinuję na ślepo - wracam do pomiaru i układu zacisków. Taki przegląd zajmuje chwilę, a potrafi oszczędzić cały wieczór poprawek.
